Т-подібні кутові сполучні затискачі GN 191

Друк

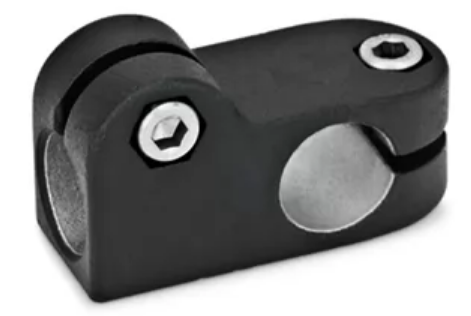

GN 191

Т-подібні кутові сполучні затискачі

Алюміній, матова поверхня/порошкове фарбування

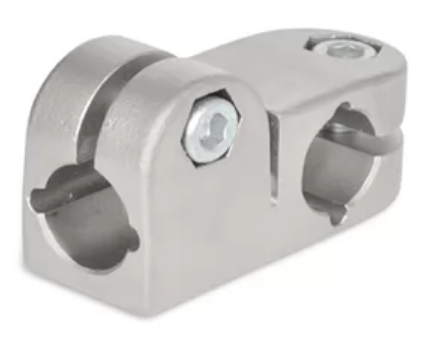

GN 191-NI

Торцеві Т-подібні кутові сполучні затискачі для агресивних середовищ

Нержавіюча сталь

Т-подібні кутові сполучні затискачі GN 191 – фото 1

Т-подібні кутові сполучні затискачі GN 191 – фото 2

Т-подібні кутові сполучні затискачі GN 191 – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 191 Алюміній, матова поверхня/порошкове фарбування

Артікул
Артікул	d₁	d₂	k	l₁	d₃	l₂	Затиск комплекти для d₃	m	В наявності	Ціна
GN 191-B10-B10-2-BL	B 10	B 10	25	61	M 6	34.5	GN 911-M6-22	39	Так	944 грн	Детальніше
GN 191-B10-B10-2-BL Характеристики: d<sub>1</sub> B 10 d₂ B 10 k 25 l₁ 61 d<sub>3</sub> M 6 l₂ 34.5 Затиск комплекти для d₃ GN 911-M6-22 m 39 944 грн Так До кошику
GN 191-B10-B10-2-SW	B 10	B 10	25	61	M 6	34.5	GN 911-M6-22	39	Так	944 грн	Детальніше
GN 191-B10-B10-2-SW Характеристики: d<sub>1</sub> B 10 d₂ B 10 k 25 l₁ 61 d<sub>3</sub> M 6 l₂ 34.5 Затиск комплекти для d₃ GN 911-M6-22 m 39 944 грн Так До кошику
GN 191-B12-B12-2-BL	B 12	B 12	25	61	M 6	34.5	GN 911-M6-22	39	Так	942 грн	Детальніше
GN 191-B12-B12-2-BL Характеристики: d<sub>1</sub> B 12 d₂ B 12 k 25 l₁ 61 d<sub>3</sub> M 6 l₂ 34.5 Затиск комплекти для d₃ GN 911-M6-22 m 39 942 грн Так До кошику
GN 191-B12-B12-2-SW	B 12	B 12	25	61	M 6	34.5	GN 911-M6-22	39	Так	942 грн	Детальніше
GN 191-B12-B12-2-SW Характеристики: d<sub>1</sub> B 12 d₂ B 12 k 25 l₁ 61 d<sub>3</sub> M 6 l₂ 34.5 Затиск комплекти для d₃ GN 911-M6-22 m 39 942 грн Так До кошику
GN 191-B14-B14-2-BL	B 14	B 14	25	61	M 6	34.5	GN 911-M6-22	39	Так	941 грн	Детальніше
GN 191-B14-B14-2-BL Характеристики: d<sub>1</sub> B 14 d₂ B 14 k 25 l₁ 61 d<sub>3</sub> M 6 l₂ 34.5 Затиск комплекти для d₃ GN 911-M6-22 m 39 941 грн Так До кошику
GN 191-B14-B14-2-SW	B 14	B 14	25	61	M 6	34.5	GN 911-M6-22	39	Так	941 грн	Детальніше
GN 191-B14-B14-2-SW Характеристики: d<sub>1</sub> B 14 d₂ B 14 k 25 l₁ 61 d<sub>3</sub> M 6 l₂ 34.5 Затиск комплекти для d₃ GN 911-M6-22 m 39 941 грн Так До кошику
GN 191-B15-B15-2-BL	B 15	B 15	25	61	M 6	34.5	GN 911-M6-22	39	Так	940 грн	Детальніше
GN 191-B15-B15-2-BL Характеристики: d<sub>1</sub> B 15 d₂ B 15 k 25 l₁ 61 d<sub>3</sub> M 6 l₂ 34.5 Затиск комплекти для d₃ GN 911-M6-22 m 39 940 грн Так До кошику
GN 191-B15-B15-2-SW	B 15	B 15	25	61	M 6	34.5	GN 911-M6-22	39	Так	940 грн	Детальніше
GN 191-B15-B15-2-SW Характеристики: d<sub>1</sub> B 15 d₂ B 15 k 25 l₁ 61 d<sub>3</sub> M 6 l₂ 34.5 Затиск комплекти для d₃ GN 911-M6-22 m 39 940 грн Так До кошику
GN 191-B16-B16-2-BL	B 16	B 16	25	61	M 6	34.5	GN 911-M6-22	39	Так	940 грн	Детальніше
GN 191-B16-B16-2-BL Характеристики: d<sub>1</sub> B 16 d₂ B 16 k 25 l₁ 61 d<sub>3</sub> M 6 l₂ 34.5 Затиск комплекти для d₃ GN 911-M6-22 m 39 940 грн Так До кошику
GN 191-B16-B16-2-SW	B 16	B 16	25	61	M 6	34.5	GN 911-M6-22	39	Так	940 грн	Детальніше
GN 191-B16-B16-2-SW Характеристики: d<sub>1</sub> B 16 d₂ B 16 k 25 l₁ 61 d<sub>3</sub> M 6 l₂ 34.5 Затиск комплекти для d₃ GN 911-M6-22 m 39 940 грн Так До кошику
GN 191-B18-B18-2-BL	B 18	B 18	25	61	M 6	34.5	GN 911-M6-22	39	Так	939 грн	Детальніше
GN 191-B18-B18-2-BL Характеристики: d<sub>1</sub> B 18 d₂ B 18 k 25 l₁ 61 d<sub>3</sub> M 6 l₂ 34.5 Затиск комплекти для d₃ GN 911-M6-22 m 39 939 грн Так До кошику
GN 191-B18-B18-2-SW	B 18	B 18	25	61	M 6	34.5	GN 911-M6-22	39	Так	939 грн	Детальніше
GN 191-B18-B18-2-SW Характеристики: d<sub>1</sub> B 18 d₂ B 18 k 25 l₁ 61 d<sub>3</sub> M 6 l₂ 34.5 Затиск комплекти для d₃ GN 911-M6-22 m 39 939 грн Так До кошику

Характеристики

Ідентифікаційний номер
№ 2: з двома затискними гвинтами з нержавіючої сталі DIN 912
Варіант виконання з алюмінію
із пластиковим покриттям
чорний колір, RAL 9005, текстуроване оздоблення SW
безбарвний
матові, дробоструминної обробки BL
Затискні отвори механічно оброблені
Гвинт із головкою під торцевий ключ DIN 912
Нержавіюча сталь AISI 304
Шестигранні гайки DIN 985
Нержавіюча сталь AISI 304
За запитом
d1/d2 з різними отворами

особливості та сфери застосування

Робочі отвори Т-подібних кутових затискачів GN 191 піддавалися механічній обробці і призначені для конструкційних труб GN 990 або DIN 2391, DIN 2395 і DIN 2462 відповідно.

Це стандартний затискний гвинт із торцевою головкою із шестигранним поглибленням DIN 912. Він може бути замінений затискними втулками GN 911 / GN 911.3 (код виробу див. у таблиці з розмірами).

Аксесуари

Зажимні гвинти можуть бути замінені ручками GN 911 / GN 911.3

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_191.pdf

Залиште відгук про товар!

** для конструкційних труб GN 990

Зажимні гвинти можуть бути замінені ручками GN 911 / GN 911.3
