Опірні затискачі з боковою опорною пластиною для круглих ø 20-50 / квадратних 20-50 профілів GN 166

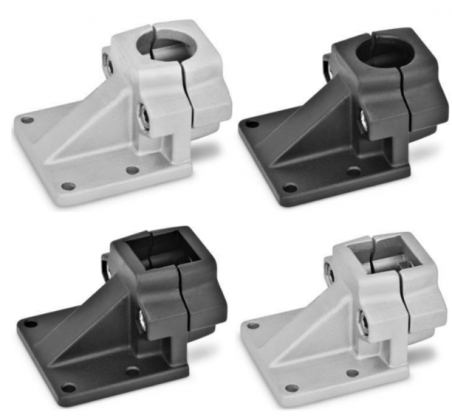

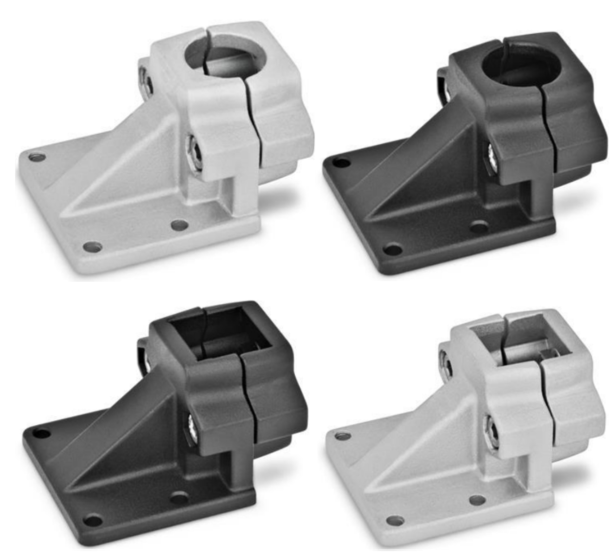

Опірні затискачі з боковою опорною пластиною для круглих ø 20-50 / квадратних 20-50 профілів GN 166 – фото 1

Опірні затискачі з боковою опорною пластиною для круглих ø 20-50 / квадратних 20-50 профілів GN 166 – фото 2

Опірні затискачі з боковою опорною пластиною для круглих ø 20-50 / квадратних 20-50 профілів GN 166 – фото 3

Опірні затискачі з боковою опорною пластиною для круглих ø 20-50 / квадратних 20-50 профілів GN 166 – фото 1

Опірні затискачі з боковою опорною пластиною для круглих ø 20-50 / квадратних 20-50 профілів GN 166 – фото 2

Опірні затискачі з боковою опорною пластиною для круглих ø 20-50 / квадратних 20-50 профілів GN 166 – фото 3

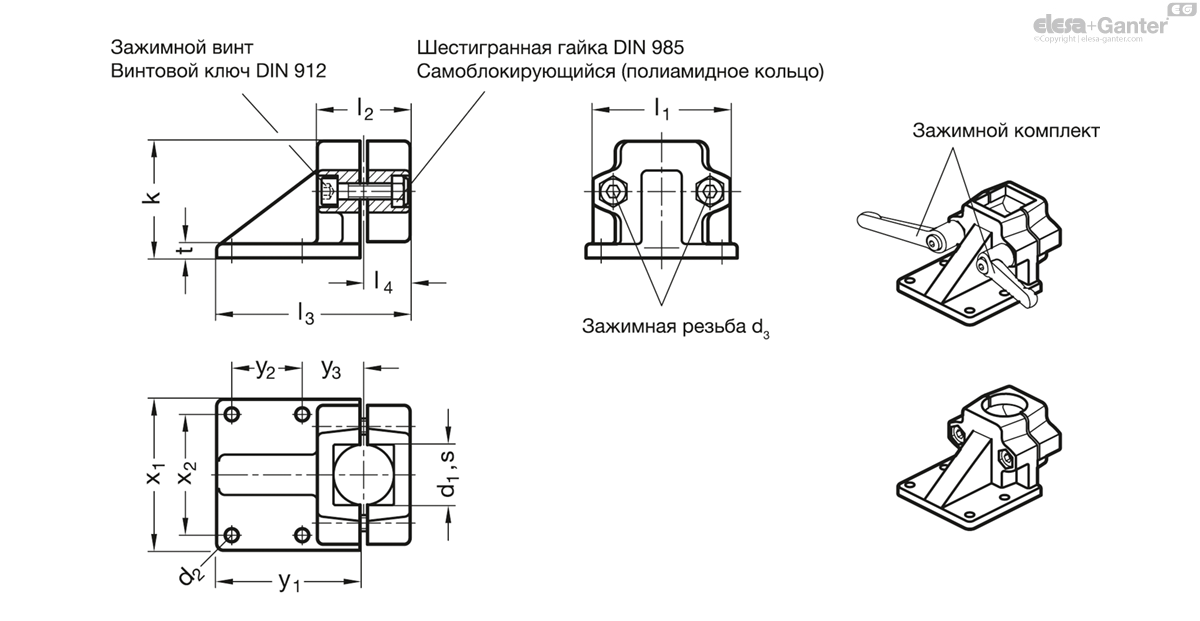

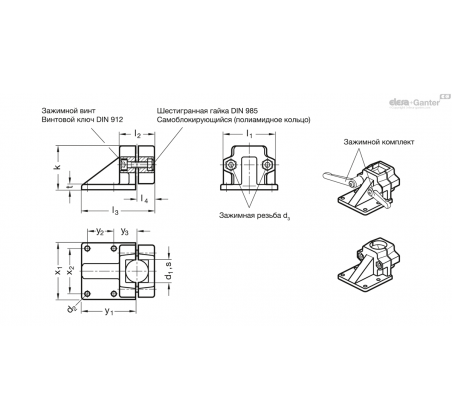

Опірні затискачі з боковою опорною пластиною для круглих ø 20-50 / квадратних 20-50 профілів GN 166 – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 166 Алюміній пластикове покриття сірого/чорного кольору

Артікул
Артікул	d₁	d₂	k	l₁	d₃	l₂	s	Затиск комплекти для d₃	l₃	l₄	t	x₁	x₂	y₃	y₁	y₂	В наявності	Ціна
GN 166-B20-2-BL	B 20	7	58	69	M 8	46	-	GN 911-M8-40	96	23	7	75	60	30	72	35	Так	1670 грн	Детальніше
GN 166-B20-2-BL Характеристики: d<sub>1</sub> B 20 d₂ 7 k 58 l₁ 69 d<sub>3</sub> M 8 l₂ 46 s - Затиск комплекти для d₃ GN 911-M8-40 l₃ 96 l₄ 23 t 7 x₁ 75 x₂ 60 y₃ 30 y₁ 72 y₂ 35 1670 грн Так До кошику
GN 166-B20-2-SW	B 20	7	58	69	M 8	46	-	GN 911-M8-40	96	23	7	75	60	30	72	35	Так	1670 грн	Детальніше
GN 166-B20-2-SW Характеристики: d<sub>1</sub> B 20 d₂ 7 k 58 l₁ 69 d<sub>3</sub> M 8 l₂ 46 s - Затиск комплекти для d₃ GN 911-M8-40 l₃ 96 l₄ 23 t 7 x₁ 75 x₂ 60 y₃ 30 y₁ 72 y₂ 35 1670 грн Так До кошику
GN 166-B25-2-BL	B 25	7	58	69	M 8	46	-	GN 911-M8-40	96	23	7	75	60	30	72	35	Так	1669 грн	Детальніше
GN 166-B25-2-BL Характеристики: d<sub>1</sub> B 25 d₂ 7 k 58 l₁ 69 d<sub>3</sub> M 8 l₂ 46 s - Затиск комплекти для d₃ GN 911-M8-40 l₃ 96 l₄ 23 t 7 x₁ 75 x₂ 60 y₃ 30 y₁ 72 y₂ 35 1669 грн Так До кошику
GN 166-B25-2-SW	B 25	7	58	69	M 8	46	-	GN 911-M8-40	96	23	7	75	60	30	72	35	Так	1669 грн	Детальніше
GN 166-B25-2-SW Характеристики: d<sub>1</sub> B 25 d₂ 7 k 58 l₁ 69 d<sub>3</sub> M 8 l₂ 46 s - Затиск комплекти для d₃ GN 911-M8-40 l₃ 96 l₄ 23 t 7 x₁ 75 x₂ 60 y₃ 30 y₁ 72 y₂ 35 1669 грн Так До кошику
GN 166-B30-2-BL	B 30	7	58	69	M 8	46	-	GN 911-M8-40	96	23	7	75	60	30	72	35	Так	1668 грн	Детальніше
GN 166-B30-2-BL Характеристики: d<sub>1</sub> B 30 d₂ 7 k 58 l₁ 69 d<sub>3</sub> M 8 l₂ 46 s - Затиск комплекти для d₃ GN 911-M8-40 l₃ 96 l₄ 23 t 7 x₁ 75 x₂ 60 y₃ 30 y₁ 72 y₂ 35 1668 грн Так До кошику
GN 166-B30-2-SW	B 30	7	58	69	M 8	46	-	GN 911-M8-40	96	23	7	75	60	30	72	35	Так	1668 грн	Детальніше
GN 166-B30-2-SW Характеристики: d<sub>1</sub> B 30 d₂ 7 k 58 l₁ 69 d<sub>3</sub> M 8 l₂ 46 s - Затиск комплекти для d₃ GN 911-M8-40 l₃ 96 l₄ 23 t 7 x₁ 75 x₂ 60 y₃ 30 y₁ 72 y₂ 35 1668 грн Так До кошику
GN 166-B40-2-BL	B 40	11	91	98	M 10	70	-	GN 911-M10-63	145	35	14	115	90	45	108	50	Так	2226 грн	Детальніше
GN 166-B40-2-BL Характеристики: d<sub>1</sub> B 40 d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 l₃ 145 l₄ 35 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2226 грн Так До кошику
GN 166-B40-2-SW	B 40	11	91	98	M 10	70	-	GN 911-M10-63	145	35	14	115	90	45	108	50	Так	2226 грн	Детальніше
GN 166-B40-2-SW Характеристики: d<sub>1</sub> B 40 d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 l₃ 145 l₄ 35 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2226 грн Так До кошику
GN 166-B42-2-BL	B 42	11	91	98	M 10	70	-	GN 911-M10-63	145	35	14	115	90	45	108	50	Під замовлення	2220 грн	Детальніше
GN 166-B42-2-BL Характеристики: d<sub>1</sub> B 42 d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 l₃ 145 l₄ 35 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2220 грн Під замовлення До кошику
GN 166-B42-2-SW	B 42	11	91	98	M 10	70	-	GN 911-M10-63	145	35	14	115	90	45	108	50	Так	2220 грн	Детальніше
GN 166-B42-2-SW Характеристики: d<sub>1</sub> B 42 d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 l₃ 145 l₄ 35 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2220 грн Так До кошику
GN 166-B45-2-BL	B 45	11	91	98	M 10	70	-	GN 911-M10-63	145	35	14	115	90	45	108	50	Під замовлення	2217 грн	Детальніше
GN 166-B45-2-BL Характеристики: d<sub>1</sub> B 45 d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 l₃ 145 l₄ 35 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2217 грн Під замовлення До кошику
GN 166-B45-2-SW	B 45	11	91	98	M 10	70	-	GN 911-M10-63	145	35	14	115	90	45	108	50	Під замовлення	2217 грн	Детальніше
GN 166-B45-2-SW Характеристики: d<sub>1</sub> B 45 d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 l₃ 145 l₄ 35 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2217 грн Під замовлення До кошику
GN 166-B48-2-BL	B 48	11	91	98	M 10	70	-	GN 911-M10-63	145	35	14	115	90	45	108	50	Під замовлення	2214 грн	Детальніше
GN 166-B48-2-BL Характеристики: d<sub>1</sub> B 48 d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 l₃ 145 l₄ 35 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2214 грн Під замовлення До кошику
GN 166-B48-2-SW	B 48	11	91	98	M 10	70	-	GN 911-M10-63	145	35	14	115	90	45	108	50	Під замовлення	2214 грн	Детальніше
GN 166-B48-2-SW Характеристики: d<sub>1</sub> B 48 d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 l₃ 145 l₄ 35 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2214 грн Під замовлення До кошику
GN 166-B50-2-BL	B 50	11	91	98	M 10	70	-	GN 911-M10-63	145	35	14	115	90	45	108	50	Так	2210 грн	Детальніше
GN 166-B50-2-BL Характеристики: d<sub>1</sub> B 50 d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 l₃ 145 l₄ 35 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2210 грн Так До кошику
GN 166-B50-2-SW	B 50	11	91	98	M 10	70	-	GN 911-M10-63	145	35	14	115	90	45	108	50	Так	2210 грн	Детальніше
GN 166-B50-2-SW Характеристики: d<sub>1</sub> B 50 d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 l₃ 145 l₄ 35 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2210 грн Так До кошику
GN 166-V20-2-BL	-	7	58	69	M 8	46	V 20	GN 911-M8-40	96	23	7	75	60	30	72	35	Так	1670 грн	Детальніше
GN 166-V20-2-BL Характеристики: d<sub>1</sub> - d₂ 7 k 58 l₁ 69 d<sub>3</sub> M 8 l₂ 46 s V 20 Затиск комплекти для d₃ GN 911-M8-40 l₃ 96 l₄ 23 t 7 x₁ 75 x₂ 60 y₃ 30 y₁ 72 y₂ 35 1670 грн Так До кошику
GN 166-V20-2-SW	-	7	58	69	M 8	46	V 20	GN 911-M8-40	96	23	7	75	60	30	72	35	Так	1670 грн	Детальніше
GN 166-V20-2-SW Характеристики: d<sub>1</sub> - d₂ 7 k 58 l₁ 69 d<sub>3</sub> M 8 l₂ 46 s V 20 Затиск комплекти для d₃ GN 911-M8-40 l₃ 96 l₄ 23 t 7 x₁ 75 x₂ 60 y₃ 30 y₁ 72 y₂ 35 1670 грн Так До кошику
GN 166-V25-2-BL	-	7	58	69	M 8	46	V 25	GN 911-M8-40	96	23	7	75	60	30	72	35	Так	1664 грн	Детальніше
GN 166-V25-2-BL Характеристики: d<sub>1</sub> - d₂ 7 k 58 l₁ 69 d<sub>3</sub> M 8 l₂ 46 s V 25 Затиск комплекти для d₃ GN 911-M8-40 l₃ 96 l₄ 23 t 7 x₁ 75 x₂ 60 y₃ 30 y₁ 72 y₂ 35 1664 грн Так До кошику
GN 166-V25-2-SW	-	7	58	69	M 8	46	V 25	GN 911-M8-40	96	23	7	75	60	30	72	35	Так	1664 грн	Детальніше
GN 166-V25-2-SW Характеристики: d<sub>1</sub> - d₂ 7 k 58 l₁ 69 d<sub>3</sub> M 8 l₂ 46 s V 25 Затиск комплекти для d₃ GN 911-M8-40 l₃ 96 l₄ 23 t 7 x₁ 75 x₂ 60 y₃ 30 y₁ 72 y₂ 35 1664 грн Так До кошику
GN 166-V30-2-BL	-	7	58	69	M 8	46	V 30	GN 911-M8-40	96	23	7	75	60	30	72	35	Так	1664 грн	Детальніше
GN 166-V30-2-BL Характеристики: d<sub>1</sub> - d₂ 7 k 58 l₁ 69 d<sub>3</sub> M 8 l₂ 46 s V 30 Затиск комплекти для d₃ GN 911-M8-40 l₃ 96 l₄ 23 t 7 x₁ 75 x₂ 60 y₃ 30 y₁ 72 y₂ 35 1664 грн Так До кошику
GN 166-V30-2-SW	-	7	58	69	M 8	46	V 30	GN 911-M8-40	96	23	7	75	60	30	72	35	Так	1664 грн	Детальніше
GN 166-V30-2-SW Характеристики: d<sub>1</sub> - d₂ 7 k 58 l₁ 69 d<sub>3</sub> M 8 l₂ 46 s V 30 Затиск комплекти для d₃ GN 911-M8-40 l₃ 96 l₄ 23 t 7 x₁ 75 x₂ 60 y₃ 30 y₁ 72 y₂ 35 1664 грн Так До кошику
GN 166-V40-2-BL	-	11	91	98	M 10	70	V 40	GN 911-M10-63	145	35	14	115	90	45	108	50	Так	2217 грн	Детальніше
GN 166-V40-2-BL Характеристики: d<sub>1</sub> - d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s V 40 Затиск комплекти для d₃ GN 911-M10-63 l₃ 145 l₄ 35 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2217 грн Так До кошику
GN 166-V40-2-SW	-	11	91	98	M 10	70	V 40	GN 911-M10-63	145	35	14	115	90	45	108	50	Так	2217 грн	Детальніше
GN 166-V40-2-SW Характеристики: d<sub>1</sub> - d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s V 40 Затиск комплекти для d₃ GN 911-M10-63 l₃ 145 l₄ 35 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2217 грн Так До кошику
GN 166-V45-2-BL	-	11	91	98	M 10	70	V 45	GN 911-M10-63	145	35	14	115	90	45	108	50	Під замовлення	2210 грн	Детальніше
GN 166-V45-2-BL Характеристики: d<sub>1</sub> - d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s V 45 Затиск комплекти для d₃ GN 911-M10-63 l₃ 145 l₄ 35 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2210 грн Під замовлення До кошику
GN 166-V45-2-SW	-	11	91	98	M 10	70	V 45	GN 911-M10-63	145	35	14	115	90	45	108	50	Під замовлення	2210 грн	Детальніше
GN 166-V45-2-SW Характеристики: d<sub>1</sub> - d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s V 45 Затиск комплекти для d₃ GN 911-M10-63 l₃ 145 l₄ 35 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2210 грн Під замовлення До кошику
GN 166-V50-2-BL	-	11	91	98	M 10	70	V 50	GN 911-M10-63	145	35	14	115	90	45	108	50	Під замовлення	2200 грн	Детальніше
GN 166-V50-2-BL Характеристики: d<sub>1</sub> - d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s V 50 Затиск комплекти для d₃ GN 911-M10-63 l₃ 145 l₄ 35 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2200 грн Під замовлення До кошику
GN 166-V50-2-SW	-	11	91	98	M 10	70	V 50	GN 911-M10-63	145	35	14	115	90	45	108	50	Так	2200 грн	Детальніше
GN 166-V50-2-SW Характеристики: d<sub>1</sub> - d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s V 50 Затиск комплекти для d₃ GN 911-M10-63 l₃ 145 l₄ 35 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2200 грн Так До кошику

Характеристики

Ідентифікаційний номер
№ 2: з двома затискними гвинтами з нержавіючої сталі DIN 912
Алюміній
із пластиковим покриттям
чорний колір, RAL 9005, текстуроване оздоблення SW
безбарвний
матові, дробоструминної обробки BL
Затискні отвори механічно не оброблені
Гвинт із головкою під торцевий ключ DIN 912
Нержавіюча сталь AISI 304
Шестигранні гайки DIN 985
Нержавіюча сталь AISI 304

особливості та сфери застосування

Робочі отвори сполучних затискачів з опорною пластиною з виступом GN 166 не оброблені та спеціально призначені для конструкційних труб GN 990 або DIN 2391, DIN 2395 та DIN 2462 відповідно.

Також можна замовити отвори квадратного перерізу для профільних систем.

Це стандартні затискні гвинти з торцевою головкою із шестигранним поглибленням DIN 912. Вони можуть бути замінені затискними втулками GN 911 (код виробу див. у таблиці з розмірами).

Аксесуари

Затискні втулки GN 911

Найменування продукції

Телефон

Електронна адреса

Повідомлення

Залиште відгук про товар!

Тип В: круглий отвір
Тип V: під квадрат

** для конструкційних труб GN 990

Зажимні гвинти можуть бути замінені ручками GN 911 / GN 911.3
