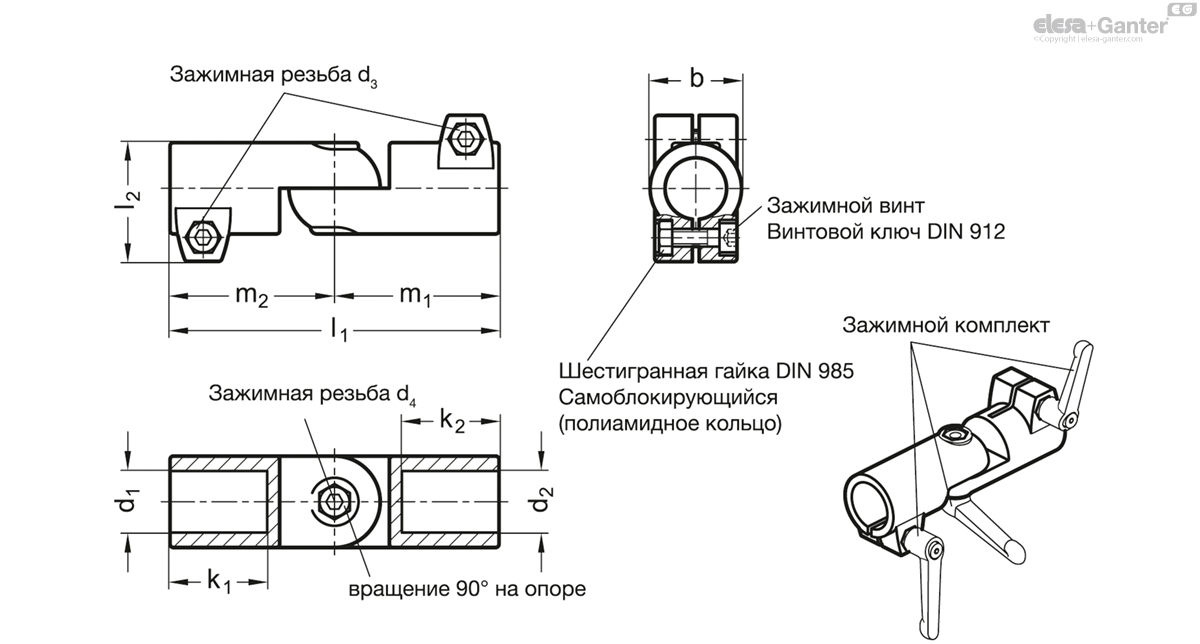

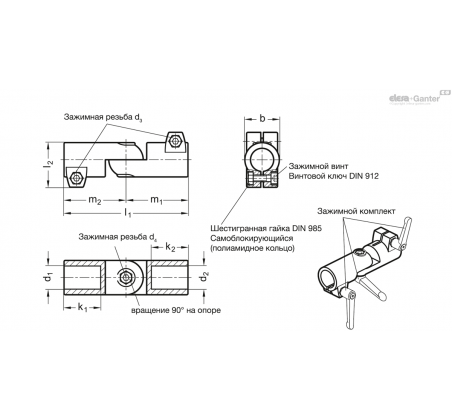

| Артікул | d1 | k1 | d2 | k2 | l1 | d3 | l2 | m1 | Затиск комплекти для d3 | d4 | m2 | b | Затиск комплекти для d4 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 286-B20-B20-S-2-BL | B 20 | 42.5 | B 20 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 | Так |
2235
|
|||
| GN 286-B20-B20-S-2-SW | B 20 | 42.5 | B 20 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 | Так |
2235
|
|||
| GN 286-B20-B20-T-2-BL | B 20 | 42.5 | B 20 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 |
|
2235
|
|||
| GN 286-B20-B20-T-2-SW | B 20 | 42.5 | B 20 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 |
|
2235
|
|||
| GN 286-B20-B25-S-2-BL | B 20 | 42.5 | B 25 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 | Так |
2236
|
|||
| GN 286-B20-B25-S-2-SW | B 20 | 42.5 | B 25 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 |
|
2236
|
|||
| GN 286-B20-B25-T-2-BL | B 20 | 42.5 | B 25 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 |
|
2236
|
|||
| GN 286-B20-B25-T-2-SW | B 20 | 42.5 | B 25 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 |
|
2236
|
|||
| GN 286-B20-B30-S-2-BL | B 20 | 42.5 | B 30 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 | Так |
2223
|
|||
| GN 286-B20-B30-S-2-SW | B 20 | 42.5 | B 30 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 |
|
2223
|
|||
| GN 286-B20-B30-T-2-BL | B 20 | 42.5 | B 30 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 |
|
2230
|
|||
| GN 286-B20-B30-T-2-SW | B 20 | 42.5 | B 30 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 |
|
2230
|
|||
| GN 286-B25-B20-S-2-BL | B 25 | 42.5 | B 20 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 |
|
2424
|
|||
| GN 286-B25-B20-S-2-SW | B 25 | 42.5 | B 20 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 |
|
2424
|
|||
| GN 286-B25-B20-T-2-BL | B 25 | 42.5 | B 20 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 |
|
2424
|
|||
| GN 286-B25-B20-T-2-SW | B 25 | 42.5 | B 20 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 |
|
2424
|
|||
| GN 286-B25-B25-S-2-BL | B 25 | 42.5 | B 25 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 | Так |
2225
|
|||
| GN 286-B25-B25-S-2-SW | B 25 | 42.5 | B 25 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 | Так |
2225
|
|||
| GN 286-B25-B25-T-2-BL | B 25 | 42.5 | B 25 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 | Так |
2225
|
|||
| GN 286-B25-B25-T-2-SW | B 25 | 42.5 | B 25 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 | Так |
2225
|
|||
| GN 286-B25-B30-S-2-BL | B 25 | 42.5 | B 30 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 |
|
2213
|
|||
| GN 286-B25-B30-S-2-SW | B 25 | 42.5 | B 30 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 | Так |
2213
|
|||
| GN 286-B25-B30-T-2-BL | B 25 | 42.5 | B 30 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 |
|
2225
|
|||
| GN 286-B25-B30-T-2-SW | B 25 | 42.5 | B 30 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 |
|
2225
|
|||
| GN 286-B30-B20-S-2-BL | B 30 | 42.5 | B 20 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 |
|
2412
|
|||
| GN 286-B30-B20-S-2-SW | B 30 | 42.5 | B 20 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 |
|
2335
|
|||
| GN 286-B30-B20-T-2-BL | B 30 | 42.5 | B 20 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 |
|
2412
|
|||
| GN 286-B30-B20-T-2-SW | B 30 | 42.5 | B 20 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 |
|
2412
|
|||
| GN 286-B30-B25-S-2-BL | B 30 | 42.5 | B 25 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 |
|
2412
|
|||
| GN 286-B30-B25-S-2-SW | B 30 | 42.5 | B 25 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 |
|
2412
|
|||
| GN 286-B30-B25-T-2-BL | B 30 | 42.5 | B 25 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 |
|
2412
|
|||
| GN 286-B30-B25-T-2-SW | B 30 | 42.5 | B 25 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 |
|
2412
|
|||
| GN 286-B30-B30-S-2-BL | B 30 | 42.5 | B 30 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 | Так |
2210
|
|||
| GN 286-B30-B30-S-2-SW | B 30 | 42.5 | B 30 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 | Так |
2210
|
|||
| GN 286-B30-B30-T-2-BL | B 30 | 42.5 | B 30 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 | Так |
2213
|
|||
| GN 286-B30-B30-T-2-SW | B 30 | 42.5 | B 30 | 42.5 | 144 | M 8 | 52 | 72 | GN 911-M8-32 | M 8 | 72 | 40 | GN 911-M8-35 | Так |
2213
|
|||
| GN 286-B40-B40-S-2-BL | B 40 | 74 | B 40 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 | Так |
3830
|
|||
| GN 286-B40-B40-S-2-SW | B 40 | 74 | B 40 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 | Так |
3830
|
|||
| GN 286-B40-B40-T-2-BL | B 40 | 74 | B 40 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 | Так |
3830
|
|||
| GN 286-B40-B40-T-2-SW | B 40 | 74 | B 40 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 | Так |
3830
|
|||
| GN 286-B40-B42-S-2-BL | B 40 | 74 | B 42 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3829
|
|||
| GN 286-B40-B42-S-2-SW | B 40 | 74 | B 42 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3829
|
|||
| GN 286-B40-B42-T-2-BL | B 40 | 74 | B 42 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3829
|
|||
| GN 286-B40-B42-T-2-SW | B 40 | 74 | B 42 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3829
|
|||
| GN 286-B40-B45-S-2-BL | B 40 | 74 | B 45 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3817
|
|||
| GN 286-B40-B45-S-2-SW | B 40 | 74 | B 45 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3817
|
|||
| GN 286-B40-B45-T-2-BL | B 40 | 74 | B 45 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3817
|
|||
| GN 286-B40-B45-T-2-SW | B 40 | 74 | B 45 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3817
|
|||
| GN 286-B40-B48-S-2-BL | B 40 | 74 | B 48 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3806
|
|||
| GN 286-B40-B48-S-2-SW | B 40 | 74 | B 48 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3806
|
|||
| GN 286-B40-B48-T-2-BL | B 40 | 74 | B 48 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3806
|
|||
| GN 286-B40-B48-T-2-SW | B 40 | 74 | B 48 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3806
|
|||
| GN 286-B40-B50-S-2-BL | B 40 | 74 | B 50 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3798
|
|||
| GN 286-B40-B50-S-2-SW | B 40 | 74 | B 50 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3798
|
|||
| GN 286-B40-B50-T-2-BL | B 40 | 74 | B 50 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3798
|
|||
| GN 286-B40-B50-T-2-SW | B 40 | 74 | B 50 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3798
|
|||
| GN 286-B42-B40-S-2-BL | B 42 | 74 | B 40 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4097
|
|||
| GN 286-B42-B40-S-2-SW | B 42 | 74 | B 40 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4097
|
|||
| GN 286-B42-B40-T-2-BL | B 42 | 74 | B 40 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4097
|
|||
| GN 286-B42-B40-T-2-SW | B 42 | 74 | B 40 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4097
|
|||
| GN 286-B42-B42-S-2-BL | B 42 | 74 | B 42 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3821
|
|||
| GN 286-B42-B42-S-2-SW | B 42 | 74 | B 42 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3821
|
|||
| GN 286-B42-B42-T-2-BL | B 42 | 74 | B 42 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3821
|
|||
| GN 286-B42-B42-T-2-SW | B 42 | 74 | B 42 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3821
|
|||
| GN 286-B42-B45-S-2-BL | B 42 | 74 | B 45 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3811
|
|||
| GN 286-B42-B45-S-2-SW | B 42 | 74 | B 45 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3811
|
|||
| GN 286-B42-B45-T-2-BL | B 42 | 74 | B 45 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3811
|
|||
| GN 286-B42-B45-T-2-SW | B 42 | 74 | B 45 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3811
|
|||
| GN 286-B42-B48-S-2-BL | B 42 | 74 | B 48 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3800
|
|||
| GN 286-B42-B48-S-2-SW | B 42 | 74 | B 48 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3800
|
|||
| GN 286-B42-B48-T-2-BL | B 42 | 74 | B 48 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3800
|
|||
| GN 286-B42-B48-T-2-SW | B 42 | 74 | B 48 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3800
|
|||
| GN 286-B42-B50-S-2-BL | B 42 | 74 | B 50 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3790
|
|||
| GN 286-B42-B50-S-2-SW | B 42 | 74 | B 50 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3790
|
|||
| GN 286-B42-B50-T-2-BL | B 42 | 74 | B 50 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3790
|
|||
| GN 286-B42-B50-T-2-SW | B 42 | 74 | B 50 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3790
|
|||
| GN 286-B45-B40-S-2-BL | B 45 | 74 | B 40 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
5282
|
|||
| GN 286-B45-B40-S-2-SW | B 45 | 74 | B 40 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4077
|
|||
| GN 286-B45-B40-T-2-BL | B 45 | 74 | B 40 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4077
|
|||
| GN 286-B45-B40-T-2-SW | B 45 | 74 | B 40 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4077
|
|||
| GN 286-B45-B42-S-2-BL | B 45 | 74 | B 42 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4077
|
|||
| GN 286-B45-B42-S-2-SW | B 45 | 74 | B 42 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4077
|
|||
| GN 286-B45-B42-T-2-BL | B 45 | 74 | B 42 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4077
|
|||
| GN 286-B45-B42-T-2-SW | B 45 | 74 | B 42 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4077
|
|||
| GN 286-B45-B45-S-2-BL | B 45 | 74 | B 45 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3800
|
|||
| GN 286-B45-B45-S-2-SW | B 45 | 74 | B 45 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3800
|
|||
| GN 286-B45-B45-T-2-BL | B 45 | 74 | B 45 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3801
|
|||
| GN 286-B45-B45-T-2-SW | B 45 | 74 | B 45 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3801
|
|||
| GN 286-B45-B48-S-2-BL | B 45 | 74 | B 48 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3787
|
|||
| GN 286-B45-B48-S-2-SW | B 45 | 74 | B 48 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3787
|
|||
| GN 286-B45-B48-T-2-BL | B 45 | 74 | B 48 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3787
|
|||
| GN 286-B45-B48-T-2-SW | B 45 | 74 | B 48 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3787
|
|||
| GN 286-B45-B50-S-2-BL | B 45 | 74 | B 50 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3780
|
|||
| GN 286-B45-B50-S-2-SW | B 45 | 74 | B 50 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3780
|
|||
| GN 286-B45-B50-T-2-BL | B 45 | 74 | B 50 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3780
|
|||
| GN 286-B45-B50-T-2-SW | B 45 | 74 | B 50 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3780
|
|||
| GN 286-B48-B40-S-2-BL | B 48 | 74 | B 40 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4056
|
|||
| GN 286-B48-B40-S-2-SW | B 48 | 74 | B 40 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4056
|
|||
| GN 286-B48-B40-T-2-BL | B 48 | 74 | B 40 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4056
|
|||
| GN 286-B48-B40-T-2-SW | B 48 | 74 | B 40 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4056
|
|||
| GN 286-B48-B42-S-2-BL | B 48 | 74 | B 42 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4056
|
|||
| GN 286-B48-B42-S-2-SW | B 48 | 74 | B 42 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4056
|
|||
| GN 286-B48-B42-T-2-BL | B 48 | 74 | B 42 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4056
|
|||
| GN 286-B48-B42-T-2-SW | B 48 | 74 | B 42 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4056
|
|||
| GN 286-B48-B45-S-2-BL | B 48 | 74 | B 45 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4056
|
|||
| GN 286-B48-B45-S-2-SW | B 48 | 74 | B 45 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4056
|
|||
| GN 286-B48-B45-T-2-BL | B 48 | 74 | B 45 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4056
|
|||
| GN 286-B48-B45-T-2-SW | B 48 | 74 | B 45 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4056
|
|||
| GN 286-B48-B48-S-2-BL | B 48 | 74 | B 48 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3772
|
|||
| GN 286-B48-B48-S-2-SW | B 48 | 74 | B 48 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3772
|
|||
| GN 286-B48-B48-T-2-BL | B 48 | 74 | B 48 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3774
|
|||
| GN 286-B48-B48-T-2-SW | B 48 | 74 | B 48 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3774
|
|||
| GN 286-B48-B50-S-2-BL | B 48 | 74 | B 50 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3769
|
|||
| GN 286-B48-B50-S-2-SW | B 48 | 74 | B 50 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3769
|
|||
| GN 286-B48-B50-T-2-BL | B 48 | 74 | B 50 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3769
|
|||
| GN 286-B48-B50-T-2-SW | B 48 | 74 | B 50 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3769
|
|||
| GN 286-B50-B40-S-2-BL | B 50 | 74 | B 40 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4048
|
|||
| GN 286-B50-B40-S-2-SW | B 50 | 74 | B 40 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4048
|
|||
| GN 286-B50-B40-T-2-BL | B 50 | 74 | B 40 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4048
|
|||
| GN 286-B50-B40-T-2-SW | B 50 | 74 | B 40 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4048
|
|||
| GN 286-B50-B42-S-2-BL | B 50 | 74 | B 42 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4048
|
|||
| GN 286-B50-B42-S-2-SW | B 50 | 74 | B 42 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4048
|
|||
| GN 286-B50-B42-T-2-BL | B 50 | 74 | B 42 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4048
|
|||
| GN 286-B50-B42-T-2-SW | B 50 | 74 | B 42 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4048
|
|||
| GN 286-B50-B45-S-2-BL | B 50 | 74 | B 45 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4048
|
|||
| GN 286-B50-B45-S-2-SW | B 50 | 74 | B 45 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4048
|
|||
| GN 286-B50-B45-T-2-BL | B 50 | 74 | B 45 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4048
|
|||
| GN 286-B50-B45-T-2-SW | B 50 | 74 | B 45 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4048
|
|||
| GN 286-B50-B48-S-2-BL | B 50 | 74 | B 48 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4048
|
|||
| GN 286-B50-B48-S-2-SW | B 50 | 74 | B 48 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4048
|
|||
| GN 286-B50-B48-T-2-BL | B 50 | 74 | B 48 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4048
|
|||
| GN 286-B50-B48-T-2-SW | B 50 | 74 | B 48 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
4048
|
|||
| GN 286-B50-B50-S-2-BL | B 50 | 74 | B 50 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 | Так |
3761
|
|||
| GN 286-B50-B50-S-2-SW | B 50 | 74 | B 50 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3761
|
|||
| GN 286-B50-B50-T-2-BL | B 50 | 74 | B 50 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3761
|
|||
| GN 286-B50-B50-T-2-SW | B 50 | 74 | B 50 | 74 | 230 | M 10 | 77.5 | 115 | GN 911-M10-55 | M 10 | 115 | 65 | GN 911-M10-63 |
|
3761
|
Артикул
№ 2: з трьома затискними гвинтами з нержавіючої сталі DIN 912
Types
Тип S: плавне регулювання
Тип T: регулювання на 15° – поділ (насічка)
Алюміній
із пластиковим покриттям

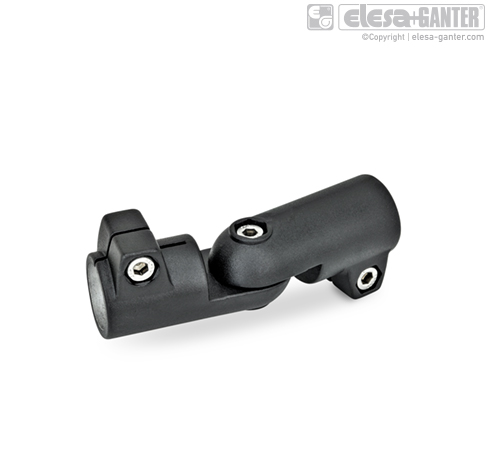

чорний колір RAL 9005, фактурне оздоблення SW

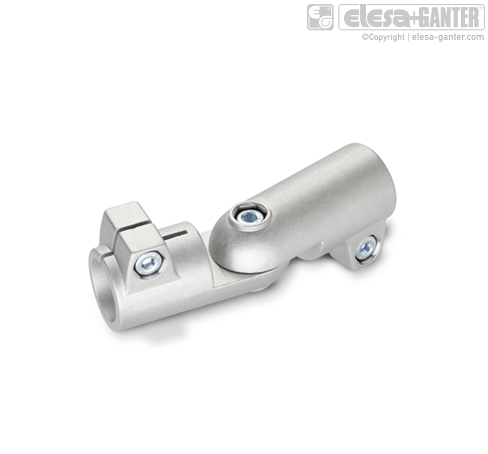

безбарвний BL
матове оздоблення, дробоструминна обробка
Затискні отвори механічно оброблені
Гвинт із головкою під торцевий ключ DIN 912
Нержавіюча сталь AISI 304
Шестигранні гайки DIN 985
Нержавіюча сталь AISI 304
Поворотні затискачі GN 286 є складання з поворотних затискачів GN 276 поворотних затискачів.
Для типу з плавним регулюванням (тип S) використовуються поворотні затискачі з центруючим буртиком. Завдяки однаковій ширині стяжки “b” усі отвори „d1/d2” допускають необхідні комбінації.
Робочий отвір поворотного затиску піддавалося механічній обробці та призначено для конструкційних труб GN 990 або DIN 2391, DIN 2395 та DIN 2462, відповідно.
Це стандартні затискні гвинти з торцевою головкою із шестигранним поглибленням DIN 912. Вони можуть бути замінені переставними затискними важелями GN 911 (див. таблицю з розмірами).
