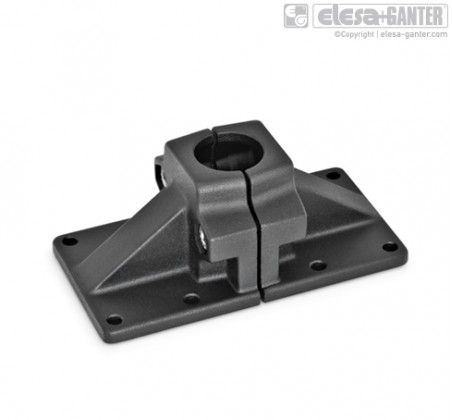

Сполучні затискачі з широкою опорною пластиною для круглих ø 20-50 / квадратних 20-50 профілів GN 167

Сполучні затискачі з широкою опорною пластиною для круглих ø 20-50 / квадратних 20-50 профілів GN 167 – фото 1

Сполучні затискачі з широкою опорною пластиною для круглих ø 20-50 / квадратних 20-50 профілів GN 167 – фото 2

Сполучні затискачі з широкою опорною пластиною для круглих ø 20-50 / квадратних 20-50 профілів GN 167 – фото 1

Сполучні затискачі з широкою опорною пластиною для круглих ø 20-50 / квадратних 20-50 профілів GN 167 – фото 2

Сполучні затискачі з широкою опорною пластиною для круглих ø 20-50 / квадратних 20-50 профілів GN 167 – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 167 Алюміній пластикове покриття сірого/чорного кольору

Артікул
Артікул	d₁	d₂	k	l₁	d₃	l₂	s	Затиск комплекти для d₃	l₃	t	x₁	x₂	y₃	y₁	y₂	В наявності	Ціна
GN 167-B20-2-BL	B 20	7	58	69	M 8	46	-	GN 911-M8-40	146	7	75	60	30	72	35	Так	1846 грн	Детальніше
GN 167-B20-2-BL Характеристики: d₁ B 20 d₂ 7 k 58 l₁ 69 d₃ M 8 l₂ 46 s - Затиск комплекти для d₃ GN 911-M8-40 l₃ 146 t 7 x₁ 75 x₂ 60 y₃ 30 y₁ 72 y₂ 35 1846 грн Так До кошику
GN 167-B20-2-SW	B 20	7	58	69	M 8	46	-	GN 911-M8-40	146	7	75	60	30	72	35	Під замовлення	1846 грн	Детальніше
GN 167-B20-2-SW Характеристики: d₁ B 20 d₂ 7 k 58 l₁ 69 d₃ M 8 l₂ 46 s - Затиск комплекти для d₃ GN 911-M8-40 l₃ 146 t 7 x₁ 75 x₂ 60 y₃ 30 y₁ 72 y₂ 35 1846 грн Під замовлення До кошику
GN 167-B25-2-BL	B 25	7	58	69	M 8	46	-	GN 911-M8-40	146	7	75	60	30	72	35	Так	1843 грн	Детальніше
GN 167-B25-2-BL Характеристики: d₁ B 25 d₂ 7 k 58 l₁ 69 d₃ M 8 l₂ 46 s - Затиск комплекти для d₃ GN 911-M8-40 l₃ 146 t 7 x₁ 75 x₂ 60 y₃ 30 y₁ 72 y₂ 35 1843 грн Так До кошику
GN 167-B25-2-SW	B 25	7	58	69	M 8	46	-	GN 911-M8-40	146	7	75	60	30	72	35	Під замовлення	1843 грн	Детальніше
GN 167-B25-2-SW Характеристики: d₁ B 25 d₂ 7 k 58 l₁ 69 d₃ M 8 l₂ 46 s - Затиск комплекти для d₃ GN 911-M8-40 l₃ 146 t 7 x₁ 75 x₂ 60 y₃ 30 y₁ 72 y₂ 35 1843 грн Під замовлення До кошику
GN 167-B30-2-BL	B 30	7	58	69	M 8	46	-	GN 911-M8-40	146	7	75	60	30	72	35	Так	1842 грн	Детальніше
GN 167-B30-2-BL Характеристики: d₁ B 30 d₂ 7 k 58 l₁ 69 d₃ M 8 l₂ 46 s - Затиск комплекти для d₃ GN 911-M8-40 l₃ 146 t 7 x₁ 75 x₂ 60 y₃ 30 y₁ 72 y₂ 35 1842 грн Так До кошику
GN 167-B30-2-SW	B 30	7	58	69	M 8	46	-	GN 911-M8-40	146	7	75	60	30	72	35	Так	1842 грн	Детальніше
GN 167-B30-2-SW Характеристики: d₁ B 30 d₂ 7 k 58 l₁ 69 d₃ M 8 l₂ 46 s - Затиск комплекти для d₃ GN 911-M8-40 l₃ 146 t 7 x₁ 75 x₂ 60 y₃ 30 y₁ 72 y₂ 35 1842 грн Так До кошику
GN 167-B40-2-BL	B 40	11	91	98	M 10	70	-	GN 911-M8-40	218	14	75	60	30	72	35	Під замовлення	2503 грн	Детальніше
GN 167-B40-2-BL Характеристики: d₁ B 40 d₂ 11 k 91 l₁ 98 d₃ M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M8-40 l₃ 218 t 14 x₁ 75 x₂ 60 y₃ 30 y₁ 72 y₂ 35 2503 грн Під замовлення До кошику
GN 167-B40-2-SW	B 40	11	91	98	M 10	70	-	GN 911-M10-63	218	14	115	90	45	108	50	Так	2503 грн	Детальніше
GN 167-B40-2-SW Характеристики: d₁ B 40 d₂ 11 k 91 l₁ 98 d₃ M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 l₃ 218 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2503 грн Так До кошику
GN 167-B42-2-BL	B 42	11	91	98	M 10	70	-	GN 911-M10-63	218	14	115	90	45	108	50	Під замовлення	2511 грн	Детальніше
GN 167-B42-2-BL Характеристики: d₁ B 42 d₂ 11 k 91 l₁ 98 d₃ M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 l₃ 218 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2511 грн Під замовлення До кошику
GN 167-B42-2-SW	B 42	11	91	98	M 10	70	-	GN 911-M10-63	218	14	115	90	45	108	50	Під замовлення	2511 грн	Детальніше
GN 167-B42-2-SW Характеристики: d₁ B 42 d₂ 11 k 91 l₁ 98 d₃ M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 l₃ 218 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2511 грн Під замовлення До кошику
GN 167-B45-2-BL	B 45	11	91	98	M 10	70	-	GN 911-M10-63	218	14	115	90	45	108	50	Під замовлення	2493 грн	Детальніше
GN 167-B45-2-BL Характеристики: d₁ B 45 d₂ 11 k 91 l₁ 98 d₃ M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 l₃ 218 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2493 грн Під замовлення До кошику
GN 167-B45-2-SW	B 45	11	91	98	M 10	70	-	GN 911-M10-63	218	14	115	90	45	108	50	Під замовлення	2493 грн	Детальніше
GN 167-B45-2-SW Характеристики: d₁ B 45 d₂ 11 k 91 l₁ 98 d₃ M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 l₃ 218 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2493 грн Під замовлення До кошику
GN 167-B48-2-BL	B 48	11	91	98	M 10	70	-	GN 911-M10-63	218	14	115	90	45	108	50	Під замовлення	2501 грн	Детальніше
GN 167-B48-2-BL Характеристики: d₁ B 48 d₂ 11 k 91 l₁ 98 d₃ M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 l₃ 218 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2501 грн Під замовлення До кошику
GN 167-B48-2-SW	B 48	11	91	98	M 10	70	-	GN 911-M10-63	218	14	115	90	45	108	50	Під замовлення	2501 грн	Детальніше
GN 167-B48-2-SW Характеристики: d₁ B 48 d₂ 11 k 91 l₁ 98 d₃ M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 l₃ 218 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2501 грн Під замовлення До кошику
GN 167-B50-2-BL	B 50	11	91	98	M 10	70	-	GN 911-M10-63	218	14	115	90	45	108	50	Так	2486 грн	Детальніше
GN 167-B50-2-BL Характеристики: d₁ B 50 d₂ 11 k 91 l₁ 98 d₃ M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 l₃ 218 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2486 грн Так До кошику
GN 167-B50-2-SW	B 50	11	91	98	M 10	70	-	GN 911-M10-63	218	14	115	90	45	108	50	Так	2486 грн	Детальніше
GN 167-B50-2-SW Характеристики: d₁ B 50 d₂ 11 k 91 l₁ 98 d₃ M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 l₃ 218 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2486 грн Так До кошику
GN 167-V20-2-BL	-	7	58	69	M 8	46	V 20	GN 911-M8-40	146	7	75	60	30	72	35	Під замовлення	1855 грн	Детальніше
GN 167-V20-2-BL Характеристики: d₁ - d₂ 7 k 58 l₁ 69 d₃ M 8 l₂ 46 s V 20 Затиск комплекти для d₃ GN 911-M8-40 l₃ 146 t 7 x₁ 75 x₂ 60 y₃ 30 y₁ 72 y₂ 35 1855 грн Під замовлення До кошику
GN 167-V20-2-SW	-	7	58	69	M 8	46	V 20	GN 911-M8-40	146	7	75	60	30	72	35	Під замовлення	1855 грн	Детальніше
GN 167-V20-2-SW Характеристики: d₁ - d₂ 7 k 58 l₁ 69 d₃ M 8 l₂ 46 s V 20 Затиск комплекти для d₃ GN 911-M8-40 l₃ 146 t 7 x₁ 75 x₂ 60 y₃ 30 y₁ 72 y₂ 35 1855 грн Під замовлення До кошику
GN 167-V25-2-BL	-	7	58	69	M 8	46	V 25	GN 911-M8-40	146	7	75	60	30	72	35	Під замовлення	1839 грн	Детальніше
GN 167-V25-2-BL Характеристики: d₁ - d₂ 7 k 58 l₁ 69 d₃ M 8 l₂ 46 s V 25 Затиск комплекти для d₃ GN 911-M8-40 l₃ 146 t 7 x₁ 75 x₂ 60 y₃ 30 y₁ 72 y₂ 35 1839 грн Під замовлення До кошику
GN 167-V25-2-SW	-	7	58	69	M 8	46	V 25	GN 911-M8-40	146	7	75	60	30	72	35	Під замовлення	1839 грн	Детальніше
GN 167-V25-2-SW Характеристики: d₁ - d₂ 7 k 58 l₁ 69 d₃ M 8 l₂ 46 s V 25 Затиск комплекти для d₃ GN 911-M8-40 l₃ 146 t 7 x₁ 75 x₂ 60 y₃ 30 y₁ 72 y₂ 35 1839 грн Під замовлення До кошику
GN 167-V30-2-BL	-	7	58	69	M 8	46	V 30	GN 911-M8-40	146	7	75	60	30	72	35	Під замовлення	1846 грн	Детальніше
GN 167-V30-2-BL Характеристики: d₁ - d₂ 7 k 58 l₁ 69 d₃ M 8 l₂ 46 s V 30 Затиск комплекти для d₃ GN 911-M8-40 l₃ 146 t 7 x₁ 75 x₂ 60 y₃ 30 y₁ 72 y₂ 35 1846 грн Під замовлення До кошику
GN 167-V30-2-SW	-	7	58	69	M 8	46	V 30	GN 911-M8-40	146	7	75	60	30	72	35	Під замовлення	1846 грн	Детальніше
GN 167-V30-2-SW Характеристики: d₁ - d₂ 7 k 58 l₁ 69 d₃ M 8 l₂ 46 s V 30 Затиск комплекти для d₃ GN 911-M8-40 l₃ 146 t 7 x₁ 75 x₂ 60 y₃ 30 y₁ 72 y₂ 35 1846 грн Під замовлення До кошику
GN 167-V40-2-BL	-	11	91	98	M 10	70	V 40	GN 911-M10-63	218	14	115	90	45	108	50	Так	2491 грн	Детальніше
GN 167-V40-2-BL Характеристики: d₁ - d₂ 11 k 91 l₁ 98 d₃ M 10 l₂ 70 s V 40 Затиск комплекти для d₃ GN 911-M10-63 l₃ 218 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2491 грн Так До кошику
GN 167-V40-2-SW	-	11	91	98	M 10	70	V 40	GN 911-M10-63	218	14	115	90	45	108	50	Під замовлення	2491 грн	Детальніше
GN 167-V40-2-SW Характеристики: d₁ - d₂ 11 k 91 l₁ 98 d₃ M 10 l₂ 70 s V 40 Затиск комплекти для d₃ GN 911-M10-63 l₃ 218 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2491 грн Під замовлення До кошику
GN 167-V45-2-BL	-	11	91	98	M 10	70	V 45	GN 911-M10-63	218	14	115	90	45	108	50	Під замовлення	2496 грн	Детальніше
GN 167-V45-2-BL Характеристики: d₁ - d₂ 11 k 91 l₁ 98 d₃ M 10 l₂ 70 s V 45 Затиск комплекти для d₃ GN 911-M10-63 l₃ 218 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2496 грн Під замовлення До кошику
GN 167-V45-2-SW	-	11	91	98	M 10	70	V 45	GN 911-M10-63	218	14	115	90	45	108	50	Під замовлення	2496 грн	Детальніше
GN 167-V45-2-SW Характеристики: d₁ - d₂ 11 k 91 l₁ 98 d₃ M 10 l₂ 70 s V 45 Затиск комплекти для d₃ GN 911-M10-63 l₃ 218 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2496 грн Під замовлення До кошику
GN 167-V50-2-BL	-	11	91	98	M 10	70	V 50	GN 911-M10-63	218	14	115	90	45	108	50	Під замовлення	2469 грн	Детальніше
GN 167-V50-2-BL Характеристики: d₁ - d₂ 11 k 91 l₁ 98 d₃ M 10 l₂ 70 s V 50 Затиск комплекти для d₃ GN 911-M10-63 l₃ 218 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2469 грн Під замовлення До кошику
GN 167-V50-2-SW	-	11	91	98	M 10	70	V 50	GN 911-M10-63	218	14	115	90	45	108	50	Так	2469 грн	Детальніше
GN 167-V50-2-SW Характеристики: d₁ - d₂ 11 k 91 l₁ 98 d₃ M 10 l₂ 70 s V 50 Затиск комплекти для d₃ GN 911-M10-63 l₃ 218 t 14 x₁ 115 x₂ 90 y₃ 45 y₁ 108 y₂ 50 2469 грн Так До кошику

Характеристики

Ідентифікаційний номер
№ 2: з двома затискними гвинтами з нержавіючої сталі DIN 912
Алюміній
із пластиковим покриттям
чорний колір, RAL 9005, текстуроване оздоблення SW
безбарвний
матові, дробоструминної обробки BL
Затискні отвори механічно не оброблені
Гвинт із головкою під торцевий ключ DIN 912
Нержавіюча сталь AISI 304
Шестигранні гайки DIN 985
Нержавіюча сталь AISI 304

особливості та сфери застосування

Робочі отвори сполучних затискачів з широкою опорною пластиною GN 167 не оброблені та спеціально призначені для конструкційних труб GN 990 або DIN 2391, DIN 2395 та DIN 2462 відповідно.

Також можна замовити отвори квадратного перерізу для профільних систем.

Це стандартні затискні гвинти з торцевою головкою із шестигранним поглибленням DIN 912. Вони можуть бути замінені затискними втулками GN 911 (код виробу див. у таблиці з розмірами).

Аксесуари

Затискні втулки GN 911

Найменування продукції

Телефон

Електронна адреса

Повідомлення

Залиште відгук про товар!

Тип В: круглий отвір
Тип V: під квадрат

** для конструкційних труб GN 990

Зажимні гвинти можуть бути замінені ручками GN 911 / GN 911.3
