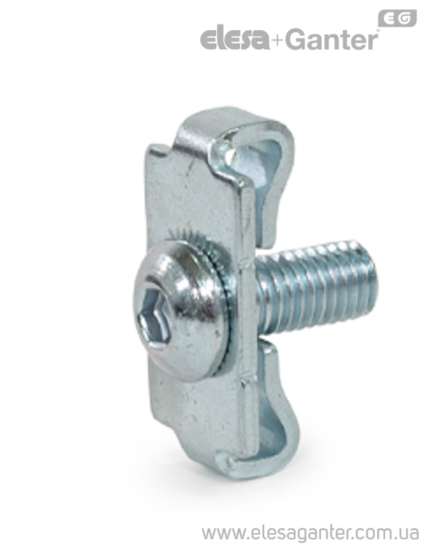

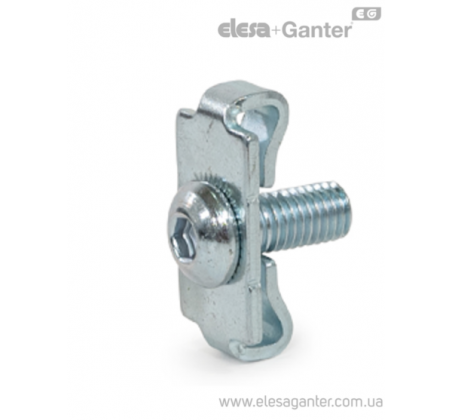

Комплекти складальних з'єднувачів для профілів, монтаж під прямим кутом GN 20i
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 20i Сталь оцинкована для профілів (i-модульна система)
| Артікул | Довжина l ≈ | момент затяжки, Н·м | Связка, шт. | A/F | n | d1 | h1 ≈ | d2 | h2 ≈ | t | b | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 20i-6-D-C-SZ-4 | 28.5 | 10 | 4 | 4 | 6 | M 6 | 12 | 5.5 | 7.5 | 15 | 13 | Так |
388
|
|||
| GN 20i-8-D-C-SZ-4 | 35 | 25 | 4 | 5 | 8 | M 8 | 18 | 7 | 10 | 18 | 17 | Так |
418
|
Характеристики
Тип
Тип D: здвоєний
Позначення
C: з гвинтом
Оцинкована сталь, з блакитною пасивацією SZ
особливості та сфери застосування
Стандартні з'єднувачі GN 20i кріплять алюмінієві профілі під прямим кутом і забезпечують захист від скручування. Для цього потрібна механічна обробка обох профілів. Внутрішнє різьблення може врізатися прямо в отвори профілів торцевої поверхні.
Якщо панелі використовуються в пазу, вони повинні бути належним чином поглиблені.
Стандартні з'єднувачі поставляються у комплектах. У таблиці представлено кількість шт. у комплекті.

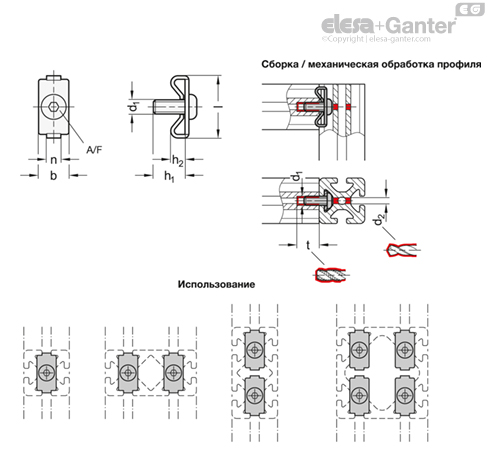

Інструкції з монтажу / механічна обробка профілю
Залиште відгук про товар!
**ціна вказана за комплект 4 шт.
