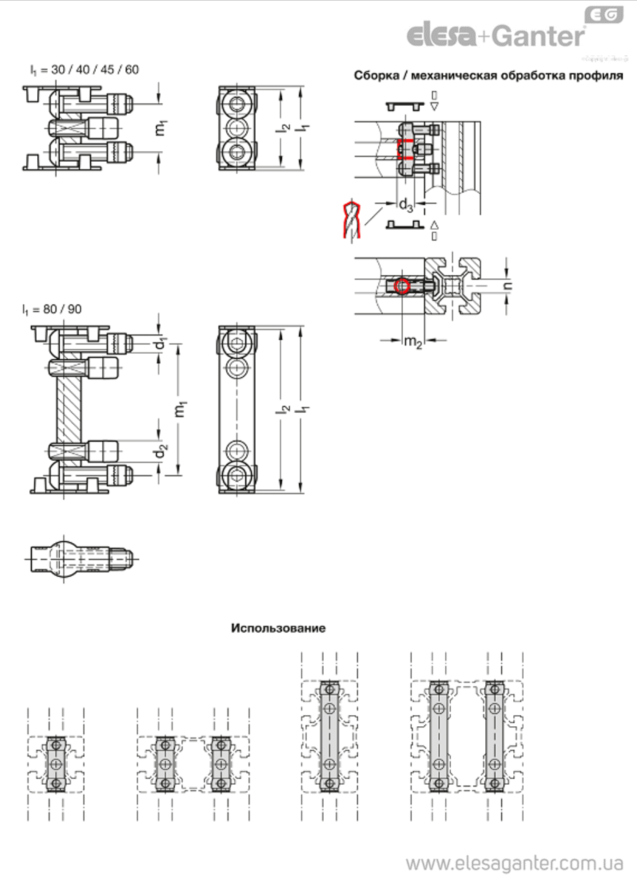

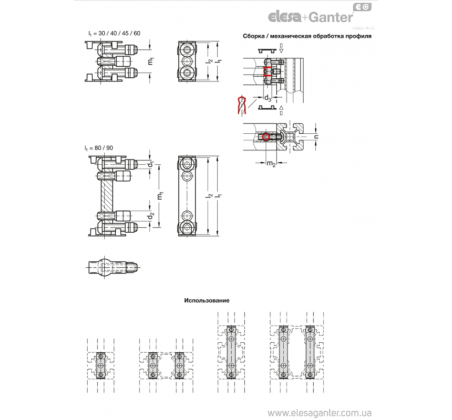

| Артікул | l1 Ном. рoзмiр | момент затяжки, Н·м | n | d1 | d2 | d3 | m1 | l2 ≈ | m2 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 26b-308-N-C-SZS | 30 | 6 | 8 | M 5 | 7.3 | 11 | 18 | 29 | 18 | Так |
444
|
|||
| GN 26b-4010-N-C-SZS | 40 | 25 | 10 | M 8 | 10 | 17 | 23 | 37 | 22.5 | Так |
444
|
|||
| GN 26b-4510-N-C-SZS | 45 | 25 | 10 | M 8 | 10 | 17 | 28 | 42 | 22.5 | Так |
444
|
|||
| GN 26b-6010-N-C-SZS | 60 | 25 | 10 | M 8 | 10 | 17 | 43 | 57 | 22.5 | Так |
444
|
|||
| GN 26b-8010-N-C-SZS | 80 | 25 | 10 | M 8 | 10 | 17 | 63 | 77 | 22.5 | Так |
674
|
|||
| GN 26b-9010-N-C-SZS | 90 | 25 | 10 | M 8 | 10 | 17 | 73 | 87 | 22.5 | Так |
674
|
Тип
Тип N: гайка без збільшеного моменту, що крутить
Позначення
C: з кріпильним комплектом
З'єднувач, гвинти, гайки для Т-подібних пазів
Оцинкована сталь, з блакитною пасивацією SZ
Ковпачок
Пластик (поліамід PA)
Чорний S
Напрямний штифт
Пластик, чорний колір

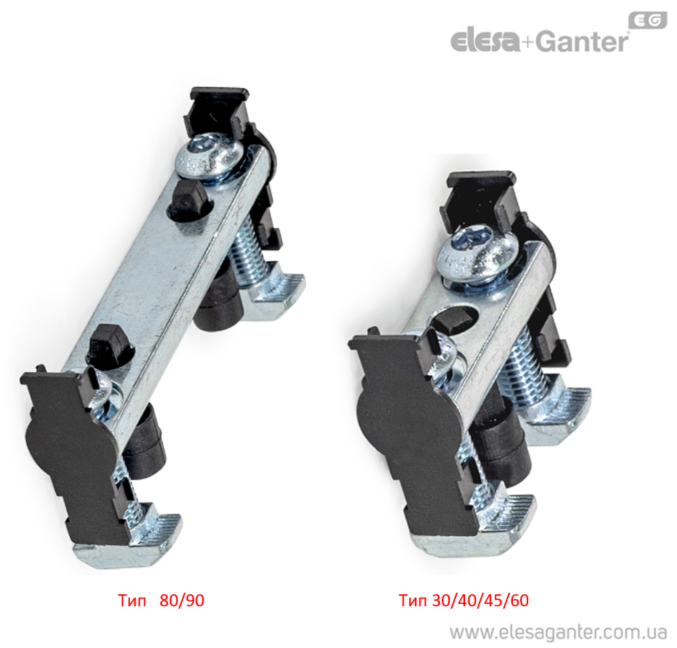

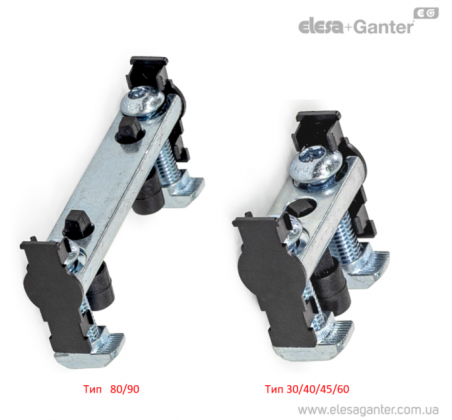

Болтові з'єднувачі GN 26b кріплять алюмінієві профілі під прямим кутом і забезпечують захист від скручування. Тільки один профіль має бути механічно оброблений.
З'єднання може бути вільно розташованим і переміщатися за пазою. Підходять для поглинання високих навантажень, у тому числі крутильних навантажень.
Ковпачки забезпечують візуально привабливий зовнішній вигляд. У разі використання панелей панелі повинні бути належним чином заглиблені.
