Комплекти з'єднувачів профілів під прямим кутом без додаткового свердління GN 23b-R
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 23b-R Сталь оцинкована для профілів (b-модульна система)
| Артікул | d1 Самоформ рiзблення | Связка, шт. | n | d2 | l1 | l2 | A/F 1 | A/F 2 | h | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

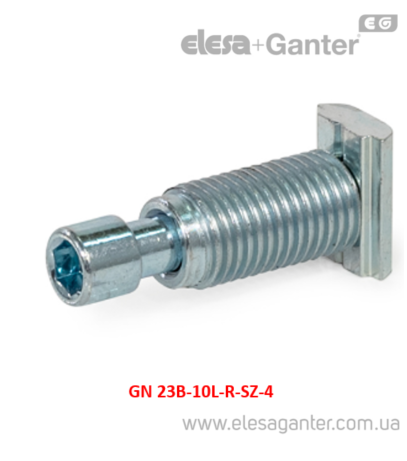

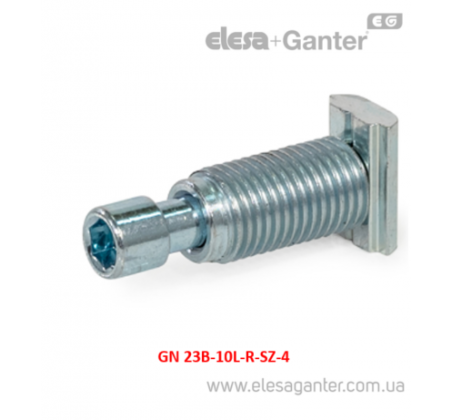

| GN 23b-10L-R-SZ-4 | S 13 | 4 | 10 | M 8 | 34 | 9.5 | 6 | T50 | 3.8 | Так |
1425
|
|||

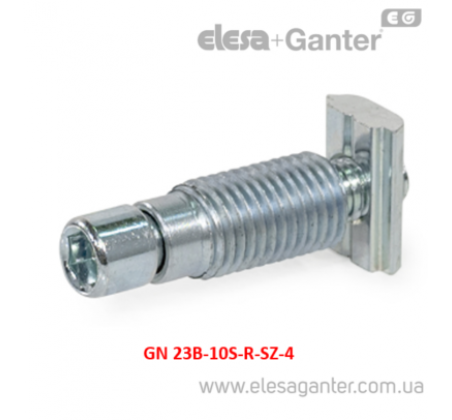

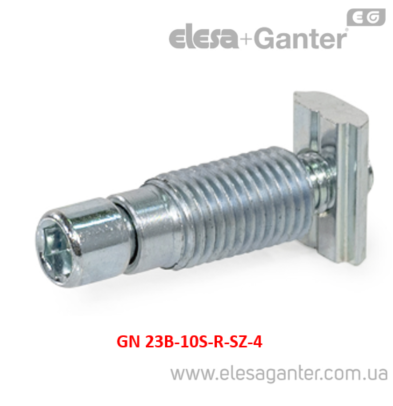

| GN 23b-10S-R-SZ-4 | S 12 | 4 | 10 | M 8 | 34 | 9.5 | 6 | T50 | 3.8 | Так |
1425
|
|||

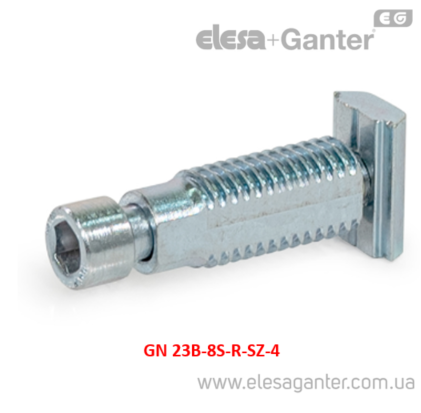

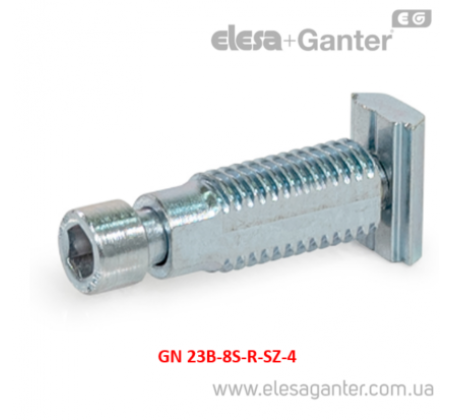

| GN 23b-8S-R-SZ-4 | S 11 | 4 | 8 | M 6 | 32 | 8 | 5 | T40 | 3.8 | Так |
1130
|
Характеристики
Типи профілів
Тип L: легкий
Тип S: важкий
Позначення
R: з'єднання під прямим кутом
Оцинкована сталь, з блакитною пасивацією SZ

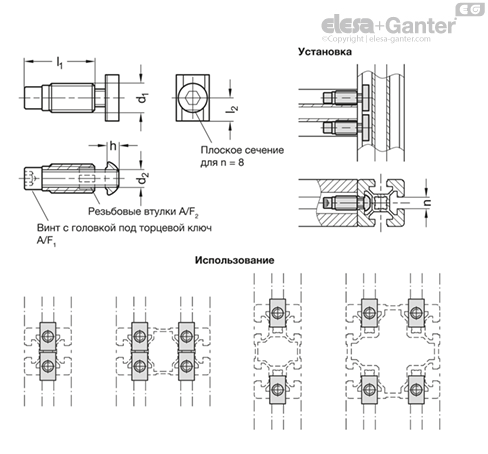

Інструкції з монтажу
особливості та сфери застосування
Автоматичні з'єднувачі GN 23b (Позначення R) разом скріплюють алюмінієві профілі під прямим кутом. З'єднання може бути вільно розташованим і переміщатися за пазою. Автоматичні з'єднувачі GN 23b (Позначення S) разом скріплюють алюмінієві профілі на торцевих поверхнях, щоб розпрямити їх, забезпечуючи їх захист від скручування. Механічна обробка профілю не є необхідною.
Для складання спочатку вставте гвинт із головкою під торцевий ключ у паз, потім вкрутіть злегка змащені різьбові втулки. Можливе утворення незначних задирок. Автоматичні з'єднувачі використовуються у парах один проти одного. Якщо панелі використовуються в пазу, вони повинні бути належним чином поглиблені.
Автоматичні з'єднувачі постачаються в комплекті 4 шт.
Залиште відгук про товар!
**ціна за комплект 4 шт.
- Тип L: легкий тип профілів
- Тип S: важкий навантажений тип профілів
