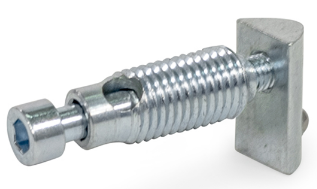

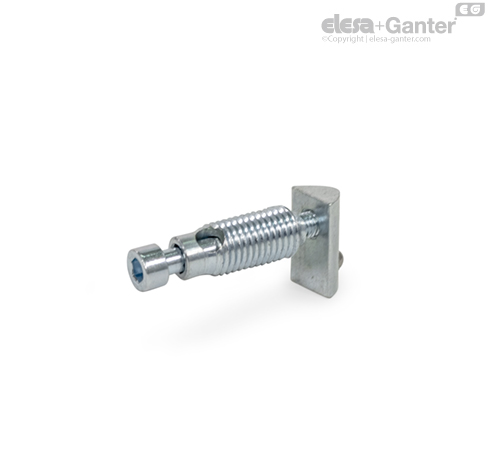

Комплекти з'єднувачів профілів під прямим кутом без додаткового свердління GN 23i-R
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 23i-R Сталь оцинкована для профілів (i-модульна система), гайка з фіксатором положення
| Артікул | d1 Самоформ рiзблення | момент затяжки, Н·м | Связка, шт. | n | d2 | l1 | l2 | A/F 1 | l3 | A/F 2 | h | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 23i-6S-R-SZ-4 | S 10 | 8 | 4 | 6 | M 5 | 32 | - | 4 | 12 | 5 | 6 | Так |
1675
|
|||
| GN 23i-8S-R-SZ-4 | S 12 | 14 | 4 | 8 | M 6 | 34.5 | 2.5 | 5 | 16 | 6 | 7 | Так |
873
|
Характеристики
Тип профілів
Тип S: важкий
Позначення
R: з'єднання під прямим кутом
Оцинкована сталь, з блакитною пасивацією SZ
особливості та сфери застосування

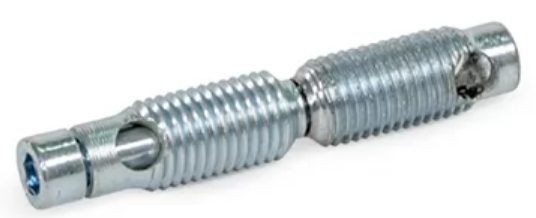

Автоматичні з'єднувачі GN 23i (Позначення R) разом скріплюють алюмінієві профілі під прямим кутом. З'єднання може бути вільно розташованим і переміщатися за пазою. Автоматичні з'єднувачі GN 23i (Позначення S) разом скріплюють алюмінієві профілі на торцевих поверхнях, щоб розпрямити їх, забезпечуючи їх захист від скручування. Механічна обробка профілю не є необхідною.

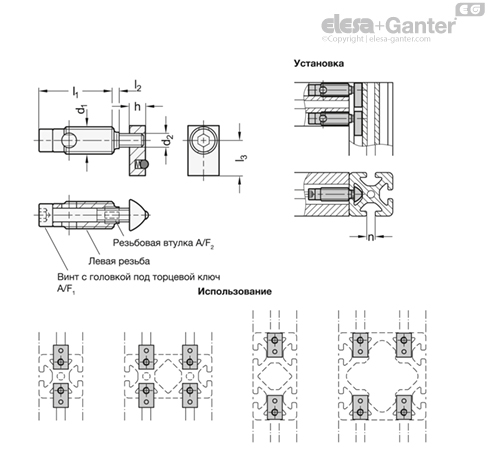

Для складання спочатку вставте гвинт із головкою під торцевий ключ у паз, потім вкрутіть злегка змащені різьбові втулки. Можливе утворення незначних задирок. Автоматичні з'єднувачі використовуються у парах один проти одного. Якщо панелі використовуються в пазу, вони повинні бути належним чином поглиблені.
Автоматичні з'єднувачі постачаються в комплекті 4 шт.
Інструкції з монтажу
Залиште відгук про товар!
**ціна за комплект 4 шт.
- Тип S: важкий навантажений тип профілів
