Упорні клинові притиски GN 415-B2

Друк

GN 415-A1

Бічні пружинні упори

Горизонтальний циліндр

GN 415-A2

Бічні упорні амортизатори

Вертикальний циліндр

GN 415-B1

Бічні упорні виштовхувачі

Клиновий затискач, верх

GN 415-B2

Упорні клинові притиски

Клиновий затискач, низ

GN 415-B3

Упорні пристрої, що віджимають

Клиновий затискач, праворуч

GN 415-B4

Клиновий пружинний затискач

Клиновий затискач, зліва

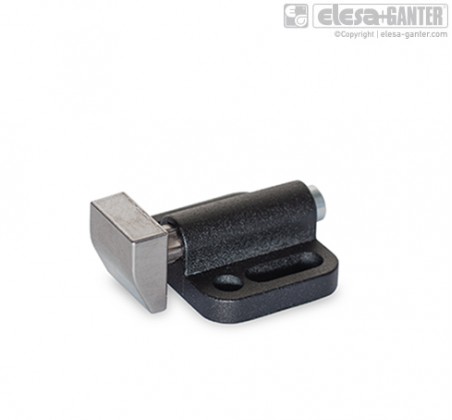

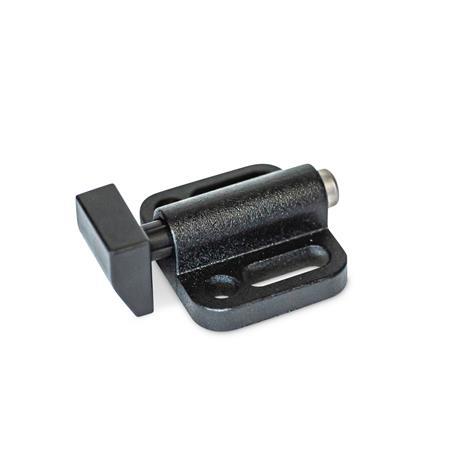

Упорні клинові притиски GN 415-B2 – фото 1

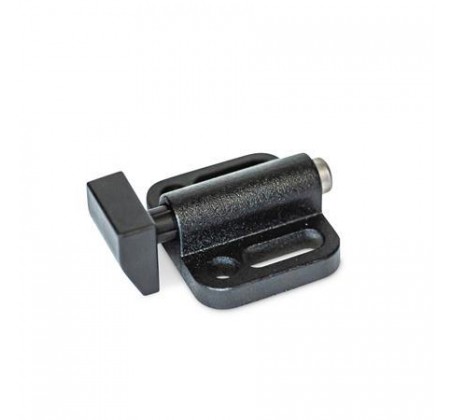

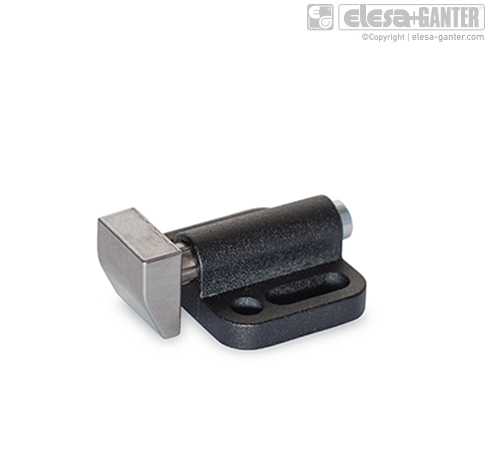

Упорні клинові притиски GN 415-B2 – фото 2

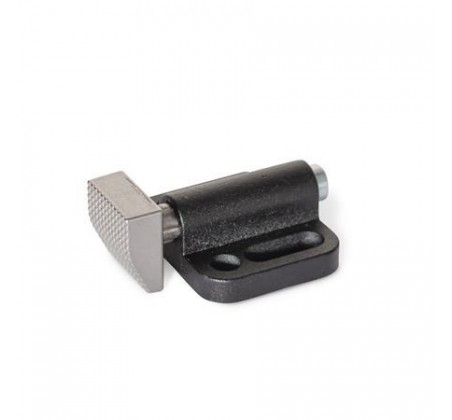

Упорні клинові притиски GN 415-B2 – фото 3

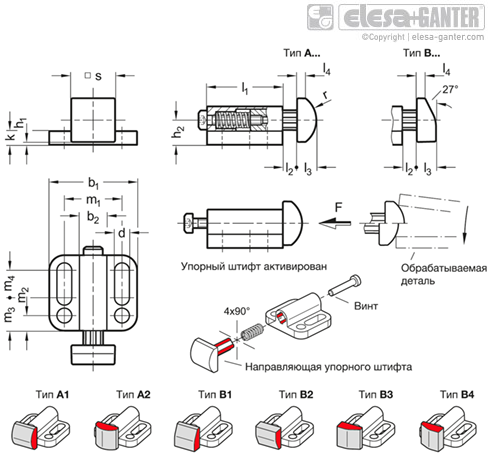

Упорні клинові притиски GN 415-B2 – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 415-B2 Клиновий затискач, низ

Артікул
Артікул	b₁	d	b₂	k	l₁	h₂	m₁	s	l₂ ≈	l₃	l₄ ≈	m₂	m₃	m₄	h₁ +₀.₅	Пружинная нагрузкав Н ≈начальная	Пружинная нагрузкав Н ≈конечная	В наявності	Ціна
GN 415-ZD-22-B2-KG-1	22	3.3	7	4	16.5	6	14	10	2.8	4.8	2.4	4	8	4.5	1	8	11	Так	358 грн	Детальніше
GN 415-ZD-22-B2-KG-1 Характеристики: b₁ 22 d 3.3 b₂ 7 k 4 l₁ 16.5 h₂ 6 m₁ 14 s 10 l₂ ≈ 2.8 l₃ 4.8 l₄ ≈ 2.4 m₂ 4 m₃ 8 m₄ 4.5 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 8 Пружинная нагрузкав Н ≈конечная 11 358 грн Так До кошику
GN 415-ZD-22-B2-KG-2	22	3.3	7	4	16.5	6	14	10	2.8	4.8	2.4	4	8	4.5	1	11	20	Під замовлення	358 грн	Детальніше
GN 415-ZD-22-B2-KG-2 Характеристики: b₁ 22 d 3.3 b₂ 7 k 4 l₁ 16.5 h₂ 6 m₁ 14 s 10 l₂ ≈ 2.8 l₃ 4.8 l₄ ≈ 2.4 m₂ 4 m₃ 8 m₄ 4.5 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 11 Пружинная нагрузкав Н ≈конечная 20 358 грн Під замовлення До кошику
GN 415-ZD-22-B2-NG-1	22	3.3	7	4	16.5	6	14	10	2.8	4.8	2.4	4	8	4.5	1	8	11	Під замовлення	595 грн	Детальніше
GN 415-ZD-22-B2-NG-1 Характеристики: b₁ 22 d 3.3 b₂ 7 k 4 l₁ 16.5 h₂ 6 m₁ 14 s 10 l₂ ≈ 2.8 l₃ 4.8 l₄ ≈ 2.4 m₂ 4 m₃ 8 m₄ 4.5 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 8 Пружинная нагрузкав Н ≈конечная 11 595 грн Під замовлення До кошику
GN 415-ZD-22-B2-NG-2	22	3.3	7	4	16.5	6	14	10	2.8	4.8	2.4	4	8	4.5	1	11	20	Так	595 грн	Детальніше
GN 415-ZD-22-B2-NG-2 Характеристики: b₁ 22 d 3.3 b₂ 7 k 4 l₁ 16.5 h₂ 6 m₁ 14 s 10 l₂ ≈ 2.8 l₃ 4.8 l₄ ≈ 2.4 m₂ 4 m₃ 8 m₄ 4.5 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 11 Пружинная нагрузкав Н ≈конечная 20 595 грн Так До кошику
GN 415-ZD-22-B2-NR-1	22	3.3	7	4	16.5	6	14	10	2.8	4.8	2.4	4	8	4.5	1	8	11	Під замовлення	590 грн	Детальніше
GN 415-ZD-22-B2-NR-1 Характеристики: b₁ 22 d 3.3 b₂ 7 k 4 l₁ 16.5 h₂ 6 m₁ 14 s 10 l₂ ≈ 2.8 l₃ 4.8 l₄ ≈ 2.4 m₂ 4 m₃ 8 m₄ 4.5 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 8 Пружинная нагрузкав Н ≈конечная 11 590 грн Під замовлення До кошику
GN 415-ZD-22-B2-NR-2	22	3.3	7	4	16.5	6	14	10	2.8	4.8	2.4	4	8	4.5	1	11	20	Під замовлення	590 грн	Детальніше
GN 415-ZD-22-B2-NR-2 Характеристики: b₁ 22 d 3.3 b₂ 7 k 4 l₁ 16.5 h₂ 6 m₁ 14 s 10 l₂ ≈ 2.8 l₃ 4.8 l₄ ≈ 2.4 m₂ 4 m₃ 8 m₄ 4.5 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 11 Пружинная нагрузкав Н ≈конечная 20 590 грн Під замовлення До кошику
GN 415-ZD-32-B2-KG-1	32	5.4	10	5	27.5	9	21	16	5	7	3.1	5.5	12	10	1	8	19	Під замовлення	454 грн	Детальніше
GN 415-ZD-32-B2-KG-1 Характеристики: b₁ 32 d 5.4 b₂ 10 k 5 l₁ 27.5 h₂ 9 m₁ 21 s 16 l₂ ≈ 5 l₃ 7 l₄ ≈ 3.1 m₂ 5.5 m₃ 12 m₄ 10 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 8 Пружинная нагрузкав Н ≈конечная 19 454 грн Під замовлення До кошику
GN 415-ZD-32-B2-KG-2	32	5.4	10	5	27.5	9	21	16	5	7	3.1	5.5	12	10	1	19	45	Під замовлення	454 грн	Детальніше
GN 415-ZD-32-B2-KG-2 Характеристики: b₁ 32 d 5.4 b₂ 10 k 5 l₁ 27.5 h₂ 9 m₁ 21 s 16 l₂ ≈ 5 l₃ 7 l₄ ≈ 3.1 m₂ 5.5 m₃ 12 m₄ 10 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 19 Пружинная нагрузкав Н ≈конечная 45 454 грн Під замовлення До кошику
GN 415-ZD-32-B2-NG-1	32	5.4	10	5	27.5	9	21	16	5	7	3.1	5.5	12	10	1	8	19	Під замовлення	886 грн	Детальніше
GN 415-ZD-32-B2-NG-1 Характеристики: b₁ 32 d 5.4 b₂ 10 k 5 l₁ 27.5 h₂ 9 m₁ 21 s 16 l₂ ≈ 5 l₃ 7 l₄ ≈ 3.1 m₂ 5.5 m₃ 12 m₄ 10 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 8 Пружинная нагрузкав Н ≈конечная 19 886 грн Під замовлення До кошику
GN 415-ZD-32-B2-NG-2	32	5.4	10	5	27.5	9	21	16	5	7	3.1	5.5	12	10	1	19	45	Під замовлення	886 грн	Детальніше
GN 415-ZD-32-B2-NG-2 Характеристики: b₁ 32 d 5.4 b₂ 10 k 5 l₁ 27.5 h₂ 9 m₁ 21 s 16 l₂ ≈ 5 l₃ 7 l₄ ≈ 3.1 m₂ 5.5 m₃ 12 m₄ 10 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 19 Пружинная нагрузкав Н ≈конечная 45 886 грн Під замовлення До кошику
GN 415-ZD-32-B2-NR-1	32	5.4	10	5	27.5	9	21	16	5	7	3.1	5.5	12	10	1	8	19	Під замовлення	886 грн	Детальніше
GN 415-ZD-32-B2-NR-1 Характеристики: b₁ 32 d 5.4 b₂ 10 k 5 l₁ 27.5 h₂ 9 m₁ 21 s 16 l₂ ≈ 5 l₃ 7 l₄ ≈ 3.1 m₂ 5.5 m₃ 12 m₄ 10 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 8 Пружинная нагрузкав Н ≈конечная 19 886 грн Під замовлення До кошику
GN 415-ZD-32-B2-NR-2	32	5.4	10	5	27.5	9	21	16	5	7	3.1	5.5	12	10	1	19	45	Під замовлення	886 грн	Детальніше
GN 415-ZD-32-B2-NR-2 Характеристики: b₁ 32 d 5.4 b₂ 10 k 5 l₁ 27.5 h₂ 9 m₁ 21 s 16 l₂ ≈ 5 l₃ 7 l₄ ≈ 3.1 m₂ 5.5 m₃ 12 m₄ 10 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 19 Пружинная нагрузкав Н ≈конечная 45 886 грн Під замовлення До кошику
GN 415-ZD-39-B2-KG-1	39	6.5	14.5	6	35	12	27	22	8.2	10	4.7	6.5	15	13.5	1	17	33	Під замовлення	565 грн	Детальніше
GN 415-ZD-39-B2-KG-1 Характеристики: b₁ 39 d 6.5 b₂ 14.5 k 6 l₁ 35 h₂ 12 m₁ 27 s 22 l₂ ≈ 8.2 l₃ 10 l₄ ≈ 4.7 m₂ 6.5 m₃ 15 m₄ 13.5 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 17 Пружинная нагрузкав Н ≈конечная 33 565 грн Під замовлення До кошику
GN 415-ZD-39-B2-KG-2	39	6.5	14.5	6	35	12	27	22	8.2	10	4.7	6.5	15	13.5	1	27	75	Під замовлення	565 грн	Детальніше
GN 415-ZD-39-B2-KG-2 Характеристики: b₁ 39 d 6.5 b₂ 14.5 k 6 l₁ 35 h₂ 12 m₁ 27 s 22 l₂ ≈ 8.2 l₃ 10 l₄ ≈ 4.7 m₂ 6.5 m₃ 15 m₄ 13.5 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 27 Пружинная нагрузкав Н ≈конечная 75 565 грн Під замовлення До кошику
GN 415-ZD-39-B2-NG-1	39	6.5	14.5	6	35	12	27	22	8.2	10	4.7	6.5	15	13.5	1	17	33	Так	1243 грн	Детальніше
GN 415-ZD-39-B2-NG-1 Характеристики: b₁ 39 d 6.5 b₂ 14.5 k 6 l₁ 35 h₂ 12 m₁ 27 s 22 l₂ ≈ 8.2 l₃ 10 l₄ ≈ 4.7 m₂ 6.5 m₃ 15 m₄ 13.5 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 17 Пружинная нагрузкав Н ≈конечная 33 1243 грн Так До кошику
GN 415-ZD-39-B2-NG-2	39	6.5	14.5	6	35	12	27	22	8.2	10	4.7	6.5	15	13.5	1	27	75	Під замовлення	1243 грн	Детальніше
GN 415-ZD-39-B2-NG-2 Характеристики: b₁ 39 d 6.5 b₂ 14.5 k 6 l₁ 35 h₂ 12 m₁ 27 s 22 l₂ ≈ 8.2 l₃ 10 l₄ ≈ 4.7 m₂ 6.5 m₃ 15 m₄ 13.5 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 27 Пружинная нагрузкав Н ≈конечная 75 1243 грн Під замовлення До кошику
GN 415-ZD-39-B2-NR-1	39	6.5	14.5	6	35	12	27	22	8.2	10	4.7	6.5	15	13.5	1	17	33	Під замовлення	1243 грн	Детальніше
GN 415-ZD-39-B2-NR-1 Характеристики: b₁ 39 d 6.5 b₂ 14.5 k 6 l₁ 35 h₂ 12 m₁ 27 s 22 l₂ ≈ 8.2 l₃ 10 l₄ ≈ 4.7 m₂ 6.5 m₃ 15 m₄ 13.5 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 17 Пружинная нагрузкав Н ≈конечная 33 1243 грн Під замовлення До кошику
GN 415-ZD-39-B2-NR-2	39	6.5	14.5	6	35	12	27	22	8.2	10	4.7	6.5	15	13.5	1	27	75	Під замовлення	1243 грн	Детальніше
GN 415-ZD-39-B2-NR-2 Характеристики: b₁ 39 d 6.5 b₂ 14.5 k 6 l₁ 35 h₂ 12 m₁ 27 s 22 l₂ ≈ 8.2 l₃ 10 l₄ ≈ 4.7 m₂ 6.5 m₃ 15 m₄ 13.5 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 27 Пружинная нагрузкав Н ≈конечная 75 1243 грн Під замовлення До кошику

Характеристики

Типи
Тип B2: клиновий затискач, низ
Ідентифікаційний номер
№ 1: стандартне навантаження пружини
№ 2: підвищене навантаження пружини
Корпус
Лиття з цинку під тиском ZD
із пластиковим покриттям
чорний колір, RAL 9005, матова поверхня текстурована
Упорний штифт
Пластик, гладка поверхня KG
Пластиковий поліацеталь, чорний колір
Нержавіюча сталь, гладка поверхня NG
лиття металу під тиском, AISI 630
Нержавіюча сталь, ребриста поверхня NR
лиття металу під тиском, AISI 630
пружина
Нержавіюча сталь AISI 301
Гвинт
Сталь із цинко-нікелевим покриттям (варіант виконання KG)
Нержавіюча сталь, A2 (варіант виконання NG/NR)

особливості та сфери застосування

Бічні упорні штифти GN 415 мають компактну конструкцію та забезпечують максимальну гнучкість для натяжних та утримуючих деталей. В наявності різноманітні конструкції завзятих штифтів, а також два різні значення сили стиснення пружини.

Залежно від умов монтажу бічні упорні штифти забезпечують ефект, що виштовхує, при роботі на висоті h2. Вони кріпляться за допомогою отворів чи пазів.

Бічні упорні штифти встановлюються повністю зібраному вигляді. При необхідності монтажне положення напрямної завзятого штифта можна повернути на 4x90° відповідно до схематичного малюнка. При монтажі варіанта виконання KG формоване різьблення у пластиковій напрямній має використовуватися повторно, а момент затягування обмежений.
