Бічні упорні виштовхувачі GN 415-B1

Друк

GN 415-A1

Бічні пружинні упори

Горизонтальний циліндр

GN 415-A2

Бічні упорні амортизатори

Вертикальний циліндр

GN 415-B1

Бічні упорні виштовхувачі

Клиновий затискач, верх

GN 415-B2

Упорні клинові притиски

Клиновий затискач, низ

GN 415-B3

Упорні пристрої, що віджимають

Клиновий затискач, праворуч

GN 415-B4

Клиновий пружинний затискач

Клиновий затискач, зліва

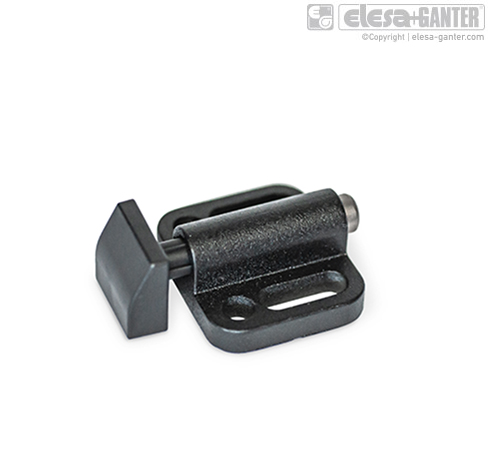

Бічні упорні виштовхувачі GN 415-B1 – фото 1

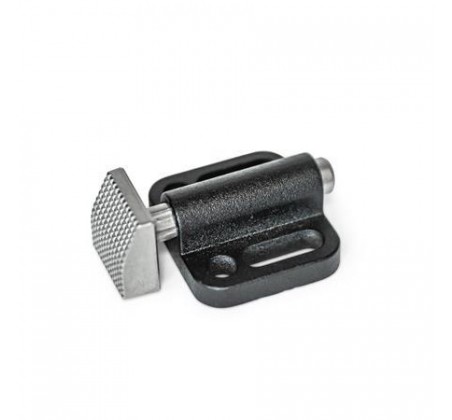

Бічні упорні виштовхувачі GN 415-B1 – фото 2

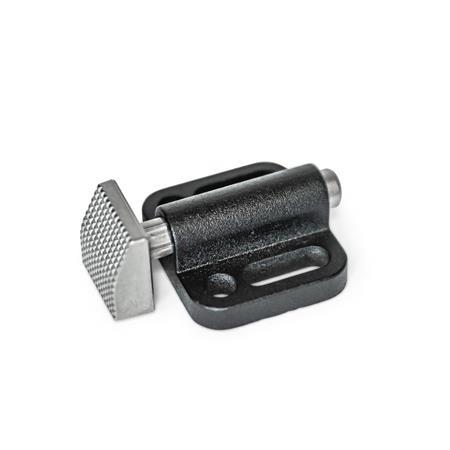

Бічні упорні виштовхувачі GN 415-B1 – фото 3

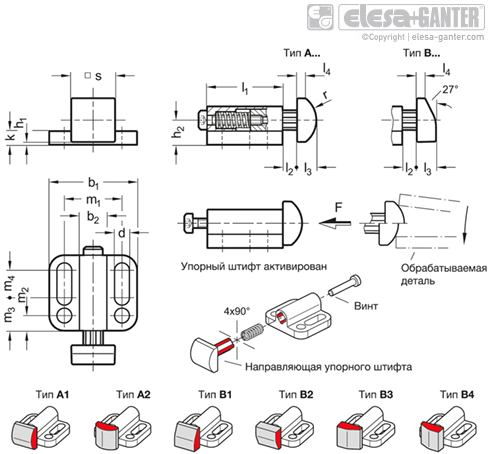

Бічні упорні виштовхувачі GN 415-B1 – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 415-B1 Клиновий затискач, верх

Артікул
Артікул	b₁	d	b₂	k	l₁	h₂	m₁	s	l₂ ≈	l₃	l₄ ≈	m₂	m₃	m₄	h₁ +₀.₅	Пружинная нагрузкав Н ≈начальная	Пружинная нагрузкав Н ≈конечная	В наявності	Ціна
GN 415-ZD-22-B1-KG-1	22	3.3	7	4	16.5	6	14	10	2.8	4.8	2.4	4	8	4.5	1	8	11	Так	365 грн	Детальніше
GN 415-ZD-22-B1-KG-1 Характеристики: b₁ 22 d 3.3 b₂ 7 k 4 l₁ 16.5 h₂ 6 m₁ 14 s 10 l₂ ≈ 2.8 l₃ 4.8 l₄ ≈ 2.4 m₂ 4 m₃ 8 m₄ 4.5 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 8 Пружинная нагрузкав Н ≈конечная 11 365 грн Так До кошику
GN 415-ZD-22-B1-KG-2	22	3.3	7	4	16.5	6	14	10	2.8	4.8	2.4	4	8	4.5	1	11	20	Так	365 грн	Детальніше
GN 415-ZD-22-B1-KG-2 Характеристики: b₁ 22 d 3.3 b₂ 7 k 4 l₁ 16.5 h₂ 6 m₁ 14 s 10 l₂ ≈ 2.8 l₃ 4.8 l₄ ≈ 2.4 m₂ 4 m₃ 8 m₄ 4.5 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 11 Пружинная нагрузкав Н ≈конечная 20 365 грн Так До кошику
GN 415-ZD-22-B1-NG-1	22	3.3	7	4	16.5	6	14	10	2.8	4.8	2.4	4	8	4.5	1	8	11	Так	607 грн	Детальніше
GN 415-ZD-22-B1-NG-1 Характеристики: b₁ 22 d 3.3 b₂ 7 k 4 l₁ 16.5 h₂ 6 m₁ 14 s 10 l₂ ≈ 2.8 l₃ 4.8 l₄ ≈ 2.4 m₂ 4 m₃ 8 m₄ 4.5 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 8 Пружинная нагрузкав Н ≈конечная 11 607 грн Так До кошику
GN 415-ZD-22-B1-NG-2	22	3.3	7	4	16.5	6	14	10	2.8	4.8	2.4	4	8	4.5	1	11	20	Так	607 грн	Детальніше
GN 415-ZD-22-B1-NG-2 Характеристики: b₁ 22 d 3.3 b₂ 7 k 4 l₁ 16.5 h₂ 6 m₁ 14 s 10 l₂ ≈ 2.8 l₃ 4.8 l₄ ≈ 2.4 m₂ 4 m₃ 8 m₄ 4.5 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 11 Пружинная нагрузкав Н ≈конечная 20 607 грн Так До кошику
GN 415-ZD-22-B1-NR-1	22	3.3	7	4	16.5	6	14	10	2.8	4.8	2.4	4	8	4.5	1	8	11	Під замовлення	602 грн	Детальніше
GN 415-ZD-22-B1-NR-1 Характеристики: b₁ 22 d 3.3 b₂ 7 k 4 l₁ 16.5 h₂ 6 m₁ 14 s 10 l₂ ≈ 2.8 l₃ 4.8 l₄ ≈ 2.4 m₂ 4 m₃ 8 m₄ 4.5 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 8 Пружинная нагрузкав Н ≈конечная 11 602 грн Під замовлення До кошику
GN 415-ZD-22-B1-NR-2	22	3.3	7	4	16.5	6	14	10	2.8	4.8	2.4	4	8	4.5	1	11	20	Під замовлення	602 грн	Детальніше
GN 415-ZD-22-B1-NR-2 Характеристики: b₁ 22 d 3.3 b₂ 7 k 4 l₁ 16.5 h₂ 6 m₁ 14 s 10 l₂ ≈ 2.8 l₃ 4.8 l₄ ≈ 2.4 m₂ 4 m₃ 8 m₄ 4.5 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 11 Пружинная нагрузкав Н ≈конечная 20 602 грн Під замовлення До кошику
GN 415-ZD-32-B1-KG-1	32	5.4	10	5	27.5	9	21	16	5	7	3.1	5.5	12	10	1	8	19	Так	463 грн	Детальніше
GN 415-ZD-32-B1-KG-1 Характеристики: b₁ 32 d 5.4 b₂ 10 k 5 l₁ 27.5 h₂ 9 m₁ 21 s 16 l₂ ≈ 5 l₃ 7 l₄ ≈ 3.1 m₂ 5.5 m₃ 12 m₄ 10 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 8 Пружинная нагрузкав Н ≈конечная 19 463 грн Так До кошику
GN 415-ZD-32-B1-KG-2	32	5.4	10	5	27.5	9	21	16	5	7	3.1	5.5	12	10	1	19	45	Так	463 грн	Детальніше
GN 415-ZD-32-B1-KG-2 Характеристики: b₁ 32 d 5.4 b₂ 10 k 5 l₁ 27.5 h₂ 9 m₁ 21 s 16 l₂ ≈ 5 l₃ 7 l₄ ≈ 3.1 m₂ 5.5 m₃ 12 m₄ 10 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 19 Пружинная нагрузкав Н ≈конечная 45 463 грн Так До кошику
GN 415-ZD-32-B1-NG-1	32	5.4	10	5	27.5	9	21	16	5	7	3.1	5.5	12	10	1	8	19	Під замовлення	904 грн	Детальніше
GN 415-ZD-32-B1-NG-1 Характеристики: b₁ 32 d 5.4 b₂ 10 k 5 l₁ 27.5 h₂ 9 m₁ 21 s 16 l₂ ≈ 5 l₃ 7 l₄ ≈ 3.1 m₂ 5.5 m₃ 12 m₄ 10 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 8 Пружинная нагрузкав Н ≈конечная 19 904 грн Під замовлення До кошику
GN 415-ZD-32-B1-NG-2	32	5.4	10	5	27.5	9	21	16	5	7	3.1	5.5	12	10	1	19	45	Так	904 грн	Детальніше
GN 415-ZD-32-B1-NG-2 Характеристики: b₁ 32 d 5.4 b₂ 10 k 5 l₁ 27.5 h₂ 9 m₁ 21 s 16 l₂ ≈ 5 l₃ 7 l₄ ≈ 3.1 m₂ 5.5 m₃ 12 m₄ 10 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 19 Пружинная нагрузкав Н ≈конечная 45 904 грн Так До кошику
GN 415-ZD-32-B1-NR-1	32	5.4	10	5	27.5	9	21	16	5	7	3.1	5.5	12	10	1	8	19	Під замовлення	904 грн	Детальніше
GN 415-ZD-32-B1-NR-1 Характеристики: b₁ 32 d 5.4 b₂ 10 k 5 l₁ 27.5 h₂ 9 m₁ 21 s 16 l₂ ≈ 5 l₃ 7 l₄ ≈ 3.1 m₂ 5.5 m₃ 12 m₄ 10 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 8 Пружинная нагрузкав Н ≈конечная 19 904 грн Під замовлення До кошику
GN 415-ZD-32-B1-NR-2	32	5.4	10	5	27.5	9	21	16	5	7	3.1	5.5	12	10	1	19	45	Під замовлення	904 грн	Детальніше
GN 415-ZD-32-B1-NR-2 Характеристики: b₁ 32 d 5.4 b₂ 10 k 5 l₁ 27.5 h₂ 9 m₁ 21 s 16 l₂ ≈ 5 l₃ 7 l₄ ≈ 3.1 m₂ 5.5 m₃ 12 m₄ 10 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 19 Пружинная нагрузкав Н ≈конечная 45 904 грн Під замовлення До кошику
GN 415-ZD-39-B1-KG-1	39	6.5	14.5	6	35	12	27	22	8.2	10	4.7	6.5	15	13.5	1	17	33	Так	576 грн	Детальніше
GN 415-ZD-39-B1-KG-1 Характеристики: b₁ 39 d 6.5 b₂ 14.5 k 6 l₁ 35 h₂ 12 m₁ 27 s 22 l₂ ≈ 8.2 l₃ 10 l₄ ≈ 4.7 m₂ 6.5 m₃ 15 m₄ 13.5 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 17 Пружинная нагрузкав Н ≈конечная 33 576 грн Так До кошику
GN 415-ZD-39-B1-KG-2	39	6.5	14.5	6	35	12	27	22	8.2	10	4.7	6.5	15	13.5	1	27	75	Так	576 грн	Детальніше
GN 415-ZD-39-B1-KG-2 Характеристики: b₁ 39 d 6.5 b₂ 14.5 k 6 l₁ 35 h₂ 12 m₁ 27 s 22 l₂ ≈ 8.2 l₃ 10 l₄ ≈ 4.7 m₂ 6.5 m₃ 15 m₄ 13.5 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 27 Пружинная нагрузкав Н ≈конечная 75 576 грн Так До кошику
GN 415-ZD-39-B1-NG-1	39	6.5	14.5	6	35	12	27	22	8.2	10	4.7	6.5	15	13.5	1	17	33	Так	1268 грн	Детальніше
GN 415-ZD-39-B1-NG-1 Характеристики: b₁ 39 d 6.5 b₂ 14.5 k 6 l₁ 35 h₂ 12 m₁ 27 s 22 l₂ ≈ 8.2 l₃ 10 l₄ ≈ 4.7 m₂ 6.5 m₃ 15 m₄ 13.5 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 17 Пружинная нагрузкав Н ≈конечная 33 1268 грн Так До кошику
GN 415-ZD-39-B1-NG-2	39	6.5	14.5	6	35	12	27	22	8.2	10	4.7	6.5	15	13.5	1	27	75	Так	1268 грн	Детальніше
GN 415-ZD-39-B1-NG-2 Характеристики: b₁ 39 d 6.5 b₂ 14.5 k 6 l₁ 35 h₂ 12 m₁ 27 s 22 l₂ ≈ 8.2 l₃ 10 l₄ ≈ 4.7 m₂ 6.5 m₃ 15 m₄ 13.5 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 27 Пружинная нагрузкав Н ≈конечная 75 1268 грн Так До кошику
GN 415-ZD-39-B1-NR-1	39	6.5	14.5	6	35	12	27	22	8.2	10	4.7	6.5	15	13.5	1	17	33	Так	1268 грн	Детальніше
GN 415-ZD-39-B1-NR-1 Характеристики: b₁ 39 d 6.5 b₂ 14.5 k 6 l₁ 35 h₂ 12 m₁ 27 s 22 l₂ ≈ 8.2 l₃ 10 l₄ ≈ 4.7 m₂ 6.5 m₃ 15 m₄ 13.5 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 17 Пружинная нагрузкав Н ≈конечная 33 1268 грн Так До кошику
GN 415-ZD-39-B1-NR-2	39	6.5	14.5	6	35	12	27	22	8.2	10	4.7	6.5	15	13.5	1	27	75	Так	1268 грн	Детальніше
GN 415-ZD-39-B1-NR-2 Характеристики: b₁ 39 d 6.5 b₂ 14.5 k 6 l₁ 35 h₂ 12 m₁ 27 s 22 l₂ ≈ 8.2 l₃ 10 l₄ ≈ 4.7 m₂ 6.5 m₃ 15 m₄ 13.5 h₁ +₀.₅ 1 Пружинная нагрузкав Н ≈начальная 27 Пружинная нагрузкав Н ≈конечная 75 1268 грн Так До кошику

Характеристики

Типи
Тип B1: клиновий затискач, верх
Ідентифікаційний номер
№ 1: стандартне навантаження пружини
№ 2: підвищене навантаження пружини
Корпус
Лиття з цинку під тиском ZD
із пластиковим покриттям
чорний колір, RAL 9005, матова поверхня текстурована
Завзятий штифт
Пластик, гладка поверхня KG
Пластиковий поліацеталь, чорний колір
Нержавіюча сталь, гладка поверхня NG
лиття металу під тиском, AISI 630
Нержавіюча сталь, ребриста поверхня NR
лиття металу під тиском, AISI 630
пружина
Нержавіюча сталь AISI 301
Гвинт
Сталь із цинко-нікелевим покриттям (варіант виконання KG)
Нержавіюча сталь, A2 (варіант виконання NG/NR)

особливості та сфери застосування

Бічні упорні штифти GN 415 мають компактну конструкцію та забезпечують максимальну гнучкість для натяжних та утримуючих деталей. В наявності різноманітні конструкції завзятих штифтів, а також два різні значення сили стиснення пружини.

Залежно від умов монтажу бічні упорні штифти забезпечують ефект, що виштовхує, при роботі на висоті h2. Вони кріпляться за допомогою отворів чи пазів.

Бічні упорні штифти встановлюються повністю зібраному вигляді. При необхідності монтажне положення напрямної завзятого штифта можна повернути на 4x90° відповідно до схематичного малюнка. При монтажі варіанта виконання KG формоване різьблення у пластиковій напрямній має використовуватися повторно, а момент затягування обмежений.
