VDS+IRS

Безпечні монолітні маховики з ручкою, що автоматично прибирається.

Армований технополімер, втулка під шпонку/отвір зі сталі/нержавіючої сталі

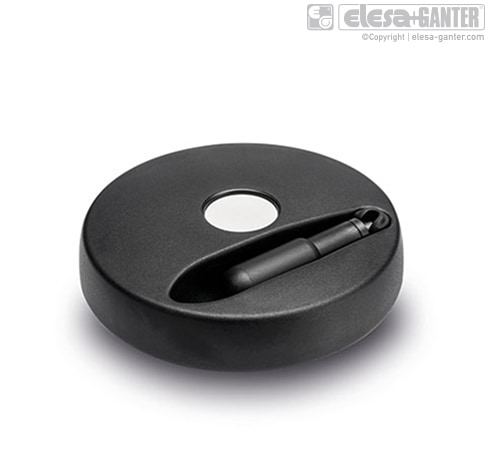

Безпечні монолітні маховики з ручкою, що автоматично прибирається. VDS+IRS – фото 1

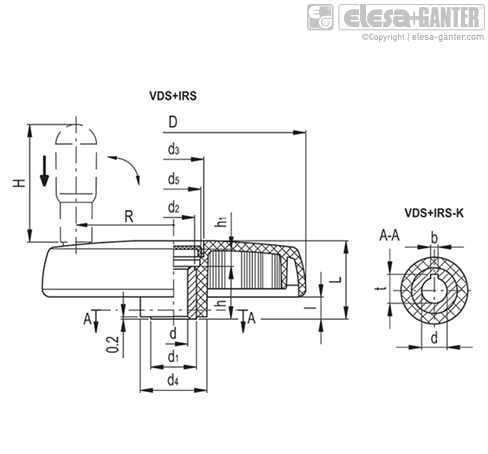

Безпечні монолітні маховики з ручкою, що автоматично прибирається. VDS+IRS – Креслення 1

Безпечні монолітні маховики з ручкою, що автоматично прибирається. VDS+IRS – Креслення 2

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

VDS+IRS Армований технополімер, втулка під шпонку/отвір зі сталі/нержавіючої сталі

Артікул
Артікул	D	dH₇	L	d₁	d₂	l	d₃	d₄	d₅	h	H	t	b	R	C#[Nm]	h₁	L#[J]	В наявності	Ціна
VDS.150+IRS-A14	150	14	44	26	24	12	34	38	30	30	65	-	-	56.5	180	10	15	Так	4043 грн	Детальніше
VDS.150+IRS-A14 Характеристики: D 150 dH₇ 14 L 44 d₁ 26 d₂ 24 l 12 d₃ 34 d₄ 38 d₅ 30 h 30 H 65 t - b - R 56.5 C#[Nm] 180 h₁ 10 L#[J] 15 4043 грн Так До кошику
VDS.150+IRS-A14-K	150	14	44	26	24	12	34	38	30	30	65	16.3	5	56.5	180	10	15	Під замовлення	4233 грн	Детальніше
VDS.150+IRS-A14-K Характеристики: D 150 dH₇ 14 L 44 d₁ 26 d₂ 24 l 12 d₃ 34 d₄ 38 d₅ 30 h 30 H 65 t 16.3 b 5 R 56.5 C#[Nm] 180 h₁ 10 L#[J] 15 4233 грн Під замовлення До кошику
VDS.150+IRS-A16	150	16	44	26	24	12	34	38	30	30	65	-	-	56.5	180	10	15	Під замовлення	4043 грн	Детальніше
VDS.150+IRS-A16 Характеристики: D 150 dH₇ 16 L 44 d₁ 26 d₂ 24 l 12 d₃ 34 d₄ 38 d₅ 30 h 30 H 65 t - b - R 56.5 C#[Nm] 180 h₁ 10 L#[J] 15 4043 грн Під замовлення До кошику
VDS.150+IRS-A16-K	150	16	44	26	24	12	34	38	30	30	65	18.3	5	56.5	180	10	15	Під замовлення	4233 грн	Детальніше
VDS.150+IRS-A16-K Характеристики: D 150 dH₇ 16 L 44 d₁ 26 d₂ 24 l 12 d₃ 34 d₄ 38 d₅ 30 h 30 H 65 t 18.3 b 5 R 56.5 C#[Nm] 180 h₁ 10 L#[J] 15 4233 грн Під замовлення До кошику
VDS.150+IRS-A8	150	8	44	26	24	12	34	38	30	30	65	-	-	56.5	180	10	15	Так	4043 грн	Детальніше
VDS.150+IRS-A8 Характеристики: D 150 dH₇ 8 L 44 d₁ 26 d₂ 24 l 12 d₃ 34 d₄ 38 d₅ 30 h 30 H 65 t - b - R 56.5 C#[Nm] 180 h₁ 10 L#[J] 15 4043 грн Так До кошику
VDS.150+IRS-A8-K	150	8	44	26	24	12	34	38	30	30	65	9	2	56.5	180	10	15	Під замовлення	4233 грн	Детальніше
VDS.150+IRS-A8-K Характеристики: D 150 dH₇ 8 L 44 d₁ 26 d₂ 24 l 12 d₃ 34 d₄ 38 d₅ 30 h 30 H 65 t 9 b 2 R 56.5 C#[Nm] 180 h₁ 10 L#[J] 15 4233 грн Під замовлення До кошику
VDS.150+IRS-SST-14	150	14	44	26	24	12	34	38	30	30	65	-	-	56.5	180	10	15	Під замовлення	4862 грн	Детальніше
VDS.150+IRS-SST-14 Характеристики: D 150 dH₇ 14 L 44 d₁ 26 d₂ 24 l 12 d₃ 34 d₄ 38 d₅ 30 h 30 H 65 t - b - R 56.5 C#[Nm] 180 h₁ 10 L#[J] 15 4862 грн Під замовлення До кошику
VDS.150+IRS-SST-14-K	150	14	44	26	24	12	34	38	30	30	65	16.3	5	56.5	180	10	15	Під замовлення	5052 грн	Детальніше
VDS.150+IRS-SST-14-K Характеристики: D 150 dH₇ 14 L 44 d₁ 26 d₂ 24 l 12 d₃ 34 d₄ 38 d₅ 30 h 30 H 65 t 16.3 b 5 R 56.5 C#[Nm] 180 h₁ 10 L#[J] 15 5052 грн Під замовлення До кошику
VDS.175+IRS-A16	176	16	49	35	33	13	39	44	35	28	80	-	-	70	195	16	20	Під замовлення	4189 грн	Детальніше
VDS.175+IRS-A16 Характеристики: D 176 dH₇ 16 L 49 d₁ 35 d₂ 33 l 13 d₃ 39 d₄ 44 d₅ 35 h 28 H 80 t - b - R 70 C#[Nm] 195 h₁ 16 L#[J] 20 4189 грн Під замовлення До кошику
VDS.175+IRS-A16-K	176	16	49	35	33	13	39	44	35	28	80	18.3	5	70	195	16	20	Під замовлення	4378 грн	Детальніше
VDS.175+IRS-A16-K Характеристики: D 176 dH₇ 16 L 49 d₁ 35 d₂ 33 l 13 d₃ 39 d₄ 44 d₅ 35 h 28 H 80 t 18.3 b 5 R 70 C#[Nm] 195 h₁ 16 L#[J] 20 4378 грн Під замовлення До кошику
VDS.175+IRS-A20	176	20	49	35	33	13	39	44	35	28	80	-	-	70	195	16	20	Під замовлення	4189 грн	Детальніше
VDS.175+IRS-A20 Характеристики: D 176 dH₇ 20 L 49 d₁ 35 d₂ 33 l 13 d₃ 39 d₄ 44 d₅ 35 h 28 H 80 t - b - R 70 C#[Nm] 195 h₁ 16 L#[J] 20 4189 грн Під замовлення До кошику
VDS.175+IRS-A20-K	176	20	49	35	33	13	39	44	35	28	80	22.8	6	70	195	16	20	Під замовлення	4378 грн	Детальніше
VDS.175+IRS-A20-K Характеристики: D 176 dH₇ 20 L 49 d₁ 35 d₂ 33 l 13 d₃ 39 d₄ 44 d₅ 35 h 28 H 80 t 22.8 b 6 R 70 C#[Nm] 195 h₁ 16 L#[J] 20 4378 грн Під замовлення До кошику
VDS.175+IRS-A8	176	8	49	35	33	13	39	44	35	28	80	-	-	70	195	16	20	Під замовлення	4189 грн	Детальніше
VDS.175+IRS-A8 Характеристики: D 176 dH₇ 8 L 49 d₁ 35 d₂ 33 l 13 d₃ 39 d₄ 44 d₅ 35 h 28 H 80 t - b - R 70 C#[Nm] 195 h₁ 16 L#[J] 20 4189 грн Під замовлення До кошику
VDS.175+IRS-A8-K	176	8	49	35	33	13	39	44	35	28	80	9	2	70	195	16	20	Під замовлення	4378 грн	Детальніше
VDS.175+IRS-A8-K Характеристики: D 176 dH₇ 8 L 49 d₁ 35 d₂ 33 l 13 d₃ 39 d₄ 44 d₅ 35 h 28 H 80 t 9 b 2 R 70 C#[Nm] 195 h₁ 16 L#[J] 20 4378 грн Під замовлення До кошику
VDS.200+IRS-A20	200	20	53	40	38	14	44	50	40	36	90	-	-	81	320	13	27	Під замовлення	4632 грн	Детальніше
VDS.200+IRS-A20 Характеристики: D 200 dH₇ 20 L 53 d₁ 40 d₂ 38 l 14 d₃ 44 d₄ 50 d₅ 40 h 36 H 90 t - b - R 81 C#[Nm] 320 h₁ 13 L#[J] 27 4632 грн Під замовлення До кошику
VDS.200+IRS-A20-K	200	20	53	40	38	14	44	50	40	36	90	22.8	6	81	320	13	27	Під замовлення	4822 грн	Детальніше
VDS.200+IRS-A20-K Характеристики: D 200 dH₇ 20 L 53 d₁ 40 d₂ 38 l 14 d₃ 44 d₄ 50 d₅ 40 h 36 H 90 t 22.8 b 6 R 81 C#[Nm] 320 h₁ 13 L#[J] 27 4822 грн Під замовлення До кошику
VDS.200+IRS-A24	200	24	53	40	38	14	44	50	40	36	90	-	-	81	320	13	27	Так	4632 грн	Детальніше
VDS.200+IRS-A24 Характеристики: D 200 dH₇ 24 L 53 d₁ 40 d₂ 38 l 14 d₃ 44 d₄ 50 d₅ 40 h 36 H 90 t - b - R 81 C#[Nm] 320 h₁ 13 L#[J] 27 4632 грн Так До кошику
VDS.200+IRS-A24-K	200	24	53	40	38	14	44	50	40	36	90	27.3	8	81	320	13	27	Так	4822 грн	Детальніше
VDS.200+IRS-A24-K Характеристики: D 200 dH₇ 24 L 53 d₁ 40 d₂ 38 l 14 d₃ 44 d₄ 50 d₅ 40 h 36 H 90 t 27.3 b 8 R 81 C#[Nm] 320 h₁ 13 L#[J] 27 4822 грн Так До кошику
VDS.200+IRS-A8	200	8	53	40	38	14	44	50	40	36	90	-	-	81	320	13	27	Під замовлення	4628 грн	Детальніше
VDS.200+IRS-A8 Характеристики: D 200 dH₇ 8 L 53 d₁ 40 d₂ 38 l 14 d₃ 44 d₄ 50 d₅ 40 h 36 H 90 t - b - R 81 C#[Nm] 320 h₁ 13 L#[J] 27 4628 грн Під замовлення До кошику
VDS.200+IRS-A8-K	200	8	53	40	38	14	44	50	40	36	90	9	2	81	320	13	27	Під замовлення	4818 грн	Детальніше
VDS.200+IRS-A8-K Характеристики: D 200 dH₇ 8 L 53 d₁ 40 d₂ 38 l 14 d₃ 44 d₄ 50 d₅ 40 h 36 H 90 t 9 b 2 R 81 C#[Nm] 320 h₁ 13 L#[J] 27 4818 грн Під замовлення До кошику
VDS.200+IRS-SST-20	200	20	53	40	38	14	44	50	40	36	90	-	-	81	320	13	27	Під замовлення	5455 грн	Детальніше
VDS.200+IRS-SST-20 Характеристики: D 200 dH₇ 20 L 53 d₁ 40 d₂ 38 l 14 d₃ 44 d₄ 50 d₅ 40 h 36 H 90 t - b - R 81 C#[Nm] 320 h₁ 13 L#[J] 27 5455 грн Під замовлення До кошику
VDS.200+IRS-SST-20-K	200	20	53	40	38	14	44	50	40	36	90	22.8	6	81	320	13	27	Під замовлення	5645 грн	Детальніше
VDS.200+IRS-SST-20-K Характеристики: D 200 dH₇ 20 L 53 d₁ 40 d₂ 38 l 14 d₃ 44 d₄ 50 d₅ 40 h 36 H 90 t 22.8 b 6 R 81 C#[Nm] 320 h₁ 13 L#[J] 27 5645 грн Під замовлення До кошику
VDS.250+IRS-A20	250	20	60	40	38	17	50	57	48	36	90	-	-	104	500	19	30	Під замовлення	5144 грн	Детальніше
VDS.250+IRS-A20 Характеристики: D 250 dH₇ 20 L 60 d₁ 40 d₂ 38 l 17 d₃ 50 d₄ 57 d₅ 48 h 36 H 90 t - b - R 104 C#[Nm] 500 h₁ 19 L#[J] 30 5144 грн Під замовлення До кошику
VDS.250+IRS-A20-K	250	20	60	40	38	17	50	57	48	36	90	22.8	6	104	500	19	30	Під замовлення	5334 грн	Детальніше
VDS.250+IRS-A20-K Характеристики: D 250 dH₇ 20 L 60 d₁ 40 d₂ 38 l 17 d₃ 50 d₄ 57 d₅ 48 h 36 H 90 t 22.8 b 6 R 104 C#[Nm] 500 h₁ 19 L#[J] 30 5334 грн Під замовлення До кошику
VDS.300+IRS-A20	300	20	66	40	36.5	20	68.5	72	66	44	90	-	-	124	500	20	30	Під замовлення	6690 грн	Детальніше
VDS.300+IRS-A20 Характеристики: D 300 dH₇ 20 L 66 d₁ 40 d₂ 36.5 l 20 d₃ 68.5 d₄ 72 d₅ 66 h 44 H 90 t - b - R 124 C#[Nm] 500 h₁ 20 L#[J] 30 6690 грн Під замовлення До кошику
VDS.300+IRS-A20-K	300	20	66	40	36.5	20	68.5	72	66	44	90	22.8	6	124	500	20	30	Під замовлення	6879 грн	Детальніше
VDS.300+IRS-A20-K Характеристики: D 300 dH₇ 20 L 66 d₁ 40 d₂ 36.5 l 20 d₃ 68.5 d₄ 72 d₅ 66 h 44 H 90 t 22.8 b 6 R 124 C#[Nm] 500 h₁ 20 L#[J] 30 6879 грн Під замовлення До кошику

характеристики

Матеріал

Високоеластичний технополимер на основі поліпропілену (ПП), чорний колір, матова обробка.

Ковпачок втулки

Технополимер на основі Поліацеталь (POM), світло-сірий колір, швидкознімна збірка.

Стандартні виконання

Втулка зі сталі з чорною оксидною плівкою, розгорнуте отвір H7.

VDS+IRS: з безпечної складною ручкою IRS.820 з технополімера.

Втулка з нержавіючої сталі AISI 304, розмір отвору H7.

VDS+IRS-SST: з безпечної складною ручкою IRS.820-SST з технополімера.

K ндекс для виконань з отвором і шпонковим пазом відповідно до DIN 6885/1, виробничий допуск P9, приклад VDS.80-A-8-K

Загальна інформація

Для використання на обладнанні з підвищеними вимогами безпеки, або для установки на органи управління, розташовані в проходах, на рухомому транспорті, в обмеженому просторі, рекомендуємо купити монолітні маховики VDS + IRS із захисною відкидний ручкою.

Відкидна ручка на монолітних маховиках VDS + IRS вільно повертається під час використання: система коаксіальних втулок компенсує навантаження поворотної пружини, якою оснащена ця ручка.

Запобіжна відкидна ручка (патент ELESA + GANTER) забезпечена спеціальним поворотним механізмом "Fold-O-matic" ®, який автоматично складає ручку в прибране положення після використання. Монолітний маховик VDS + IRS в даному положенні відкидної ручки не має виступаючих частин.

Легке натискання на захисну ручку в напрямку осей маховика VDS + IRS, досить для приведення її в робоче положення, що дозволяє оператору вільно повертати маховик.

Монолітні штурвали VDS + IRS із захисною відкидний ручкою виготовлені з технополімеру зі сталевою втулкою чорного кольору. Для використання в несприятливих умовах можна купити монолітний маховик VDS + IRS із захисною відкидний ручкою з монтажною втулкою з нержавіючої сталі.

Аксесуари по окремому замовленню

Центруюча шайба зі сталі, покрита чорною оксидною плівкою GN 184 або з нержавіючої сталі AISI 303 GN 184.5.
VDS.125, VDS.150 і VDS.175 доступні також з заглушками з технополімера будь-якого кольору з лінійки Ergostyle

Найменування продукції

Телефон

Електронна адреса

Повідомлення

VDS.pdf

Залиште відгук про товар!

З ручкою IRS.820, що автоматично прибирається, шток зі сталі/нержавіючої сталі (під тип SST)
Тип SST втулка із нержавіючої сталі AISI 304
Тип К - варіант отвору зі шпоночним пазом

Аксесуари на окреме замовлення

Центруюча шайба зі сталі GN 184 або нержавіючої сталі GN 184.5. (під тип SST)
VDS.125, VDS.150 та VDS.175 доступні із заглушками у кольорах лінійки Ergostyle
