Нивелювальні комплекти для кріплення важких поверхонь GN 350.5-NI

Друк

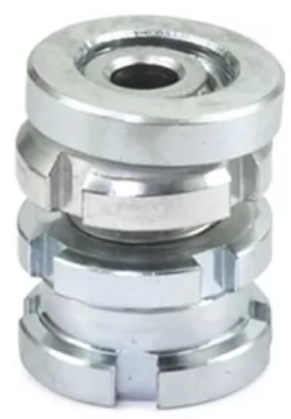

GN 350.5

Комплекти для нівелювання та кріплення

Сталь оцинкована.

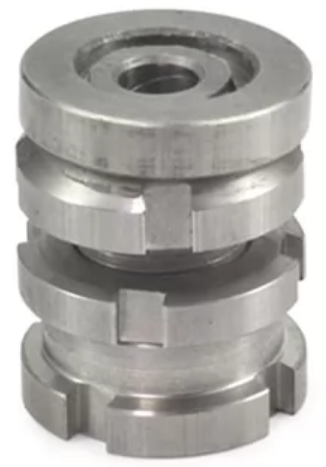

GN 350.5-NI

Нивелювальні комплекти для кріплення важких поверхонь

Нержавіюча сталь

Нивелювальні комплекти для кріплення важких поверхонь GN 350.5-NI – фото 1

Нивелювальні комплекти для кріплення важких поверхонь GN 350.5-NI – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 350.5-NI Нержавіюча сталь

Артікул
Артікул	d₁	Для гинта	d₂	Кодовий номер для ключа крючкового типу	d₃	h₂	h₃	r	Статическая нагрузка F в кНF₁	Статическая нагрузка F в кНF₂	h₁	В наявності	Ціна
GN 350.5-25-6,6-27-NI	25	M 6	6.6	DIN 1810-A25-28	M 15 x 1	31	4	M 6	27.1	DIN 1810-A25-28	27	Під замовлення	5106 грн	Детальніше
GN 350.5-25-6,6-27-NI Характеристики: d₁ 25 Для гинта M 6 d₂ 6.6 Кодовий номер для ключа крючкового типу DIN 1810-A25-28 d₃ M 15 x 1 h₂ 31 h₃ 4 r M 6 Статическая нагрузка F в кНF₁ 27.1 Статическая нагрузка F в кНF₂ DIN 1810-A25-28 h₁ 27 5106 грн Під замовлення До кошику
GN 350.5-25-6,6-40-NI	25	M 6	6.6	DIN 1810-A25-28	M 15 x 1	50	10	M 6	27.1	DIN 1810-A25-28	40	Під замовлення	5504 грн	Детальніше
GN 350.5-25-6,6-40-NI Характеристики: d₁ 25 Для гинта M 6 d₂ 6.6 Кодовий номер для ключа крючкового типу DIN 1810-A25-28 d₃ M 15 x 1 h₂ 50 h₃ 10 r M 6 Статическая нагрузка F в кНF₁ 27.1 Статическая нагрузка F в кНF₂ DIN 1810-A25-28 h₁ 40 5504 грн Під замовлення До кошику
GN 350.5-32-11-32-NI	32	M 10	11	DIN 1810-A30-32	M 20 x 1	37	5	M 10	43.4	DIN 1810-A30-32	32	Під замовлення	5997 грн	Детальніше
GN 350.5-32-11-32-NI Характеристики: d₁ 32 Для гинта M 10 d₂ 11 Кодовий номер для ключа крючкового типу DIN 1810-A30-32 d₃ M 20 x 1 h₂ 37 h₃ 5 r M 10 Статическая нагрузка F в кНF₁ 43.4 Статическая нагрузка F в кНF₂ DIN 1810-A30-32 h₁ 32 5997 грн Під замовлення До кошику
GN 350.5-32-11-49-NI	32	M 10	11	DIN 1810-A30-32	M 20 x 1	63	14	M 10	43.4	DIN 1810-A30-32	49	Так	6073 грн	Детальніше
GN 350.5-32-11-49-NI Характеристики: d₁ 32 Для гинта M 10 d₂ 11 Кодовий номер для ключа крючкового типу DIN 1810-A30-32 d₃ M 20 x 1 h₂ 63 h₃ 14 r M 10 Статическая нагрузка F в кНF₁ 43.4 Статическая нагрузка F в кНF₂ DIN 1810-A30-32 h₁ 49 6073 грн Так До кошику
GN 350.5-32-6,6-32-NI	32	M 6	6.6	DIN 1810-A30-32	M 20 x 1	37	5	M 6	43.4	DIN 1810-A30-32	32	Під замовлення	5997 грн	Детальніше
GN 350.5-32-6,6-32-NI Характеристики: d₁ 32 Для гинта M 6 d₂ 6.6 Кодовий номер для ключа крючкового типу DIN 1810-A30-32 d₃ M 20 x 1 h₂ 37 h₃ 5 r M 6 Статическая нагрузка F в кНF₁ 43.4 Статическая нагрузка F в кНF₂ DIN 1810-A30-32 h₁ 32 5997 грн Під замовлення До кошику
GN 350.5-32-6,6-49-NI	32	M 6	6.6	DIN 1810-A30-32	M 20 x 1	63	14	M 6	43.4	DIN 1810-A30-32	49	Під замовлення	6127 грн	Детальніше
GN 350.5-32-6,6-49-NI Характеристики: d₁ 32 Для гинта M 6 d₂ 6.6 Кодовий номер для ключа крючкового типу DIN 1810-A30-32 d₃ M 20 x 1 h₂ 63 h₃ 14 r M 6 Статическая нагрузка F в кНF₁ 43.4 Статическая нагрузка F в кНF₂ DIN 1810-A30-32 h₁ 49 6127 грн Під замовлення До кошику
GN 350.5-32-9-32-NI	32	M 8	9	DIN 1810-A30-32	M 20 x 1	37	5	M 8	43.4	DIN 1810-A30-32	32	Під замовлення	5997 грн	Детальніше
GN 350.5-32-9-32-NI Характеристики: d₁ 32 Для гинта M 8 d₂ 9 Кодовий номер для ключа крючкового типу DIN 1810-A30-32 d₃ M 20 x 1 h₂ 37 h₃ 5 r M 8 Статическая нагрузка F в кНF₁ 43.4 Статическая нагрузка F в кНF₂ DIN 1810-A30-32 h₁ 32 5997 грн Під замовлення До кошику
GN 350.5-32-9-49-NI	32	M 8	9	DIN 1810-A30-32	M 20 x 1	63	14	M 8	43.4	DIN 1810-A30-32	49	Під замовлення	6127 грн	Детальніше
GN 350.5-32-9-49-NI Характеристики: d₁ 32 Для гинта M 8 d₂ 9 Кодовий номер для ключа крючкового типу DIN 1810-A30-32 d₃ M 20 x 1 h₂ 63 h₃ 14 r M 8 Статическая нагрузка F в кНF₁ 43.4 Статическая нагрузка F в кНF₂ DIN 1810-A30-32 h₁ 49 6127 грн Під замовлення До кошику
GN 350.5-45-11-41-NI	45	M 10	11	DIN 1810-A45-50	M 30 x 1.5	48	7	M 10	84	DIN 1810-A45-50	41	Під замовлення	8061 грн	Детальніше
GN 350.5-45-11-41-NI Характеристики: d₁ 45 Для гинта M 10 d₂ 11 Кодовий номер для ключа крючкового типу DIN 1810-A45-50 d₃ M 30 x 1.5 h₂ 48 h₃ 7 r M 10 Статическая нагрузка F в кНF₁ 84 Статическая нагрузка F в кНF₂ DIN 1810-A45-50 h₁ 41 8061 грн Під замовлення До кошику
GN 350.5-45-11-61-NI	45	M 10	11	DIN 1810-A45-50	M 30 x 1.5	79	18	M 10	84	DIN 1810-A45-50	61	Під замовлення	8188 грн	Детальніше
GN 350.5-45-11-61-NI Характеристики: d₁ 45 Для гинта M 10 d₂ 11 Кодовий номер для ключа крючкового типу DIN 1810-A45-50 d₃ M 30 x 1.5 h₂ 79 h₃ 18 r M 10 Статическая нагрузка F в кНF₁ 84 Статическая нагрузка F в кНF₂ DIN 1810-A45-50 h₁ 61 8188 грн Під замовлення До кошику
GN 350.5-45-13,5-41-NI	45	M 12	13.5	DIN 1810-A45-50	M 30 x 1.5	48	7	M 12	84	DIN 1810-A45-50	41	Під замовлення	8061 грн	Детальніше
GN 350.5-45-13,5-41-NI Характеристики: d₁ 45 Для гинта M 12 d₂ 13.5 Кодовий номер для ключа крючкового типу DIN 1810-A45-50 d₃ M 30 x 1.5 h₂ 48 h₃ 7 r M 12 Статическая нагрузка F в кНF₁ 84 Статическая нагрузка F в кНF₂ DIN 1810-A45-50 h₁ 41 8061 грн Під замовлення До кошику
GN 350.5-45-13,5-61-NI	45	M 12	13.5	DIN 1810-A45-50	M 30 x 1.5	79	18	M 12	84	DIN 1810-A45-50	61	Під замовлення	8188 грн	Детальніше
GN 350.5-45-13,5-61-NI Характеристики: d₁ 45 Для гинта M 12 d₂ 13.5 Кодовий номер для ключа крючкового типу DIN 1810-A45-50 d₃ M 30 x 1.5 h₂ 79 h₃ 18 r M 12 Статическая нагрузка F в кНF₁ 84 Статическая нагрузка F в кНF₂ DIN 1810-A45-50 h₁ 61 8188 грн Під замовлення До кошику
GN 350.5-45-17,5-41-NI	45	M 16	17.5	DIN 1810-A45-50	M 30 x 1.5	48	7	M 16	84	DIN 1810-A45-50	41	Під замовлення	8061 грн	Детальніше
GN 350.5-45-17,5-41-NI Характеристики: d₁ 45 Для гинта M 16 d₂ 17.5 Кодовий номер для ключа крючкового типу DIN 1810-A45-50 d₃ M 30 x 1.5 h₂ 48 h₃ 7 r M 16 Статическая нагрузка F в кНF₁ 84 Статическая нагрузка F в кНF₂ DIN 1810-A45-50 h₁ 41 8061 грн Під замовлення До кошику
GN 350.5-45-17,5-61-NI	45	M 16	17.5	DIN 1810-A45-50	M 30 x 1.5	79	18	M 16	84	DIN 1810-A45-50	61	Під замовлення	8188 грн	Детальніше
GN 350.5-45-17,5-61-NI Характеристики: d₁ 45 Для гинта M 16 d₂ 17.5 Кодовий номер для ключа крючкового типу DIN 1810-A45-50 d₃ M 30 x 1.5 h₂ 79 h₃ 18 r M 16 Статическая нагрузка F в кНF₁ 84 Статическая нагрузка F в кНF₂ DIN 1810-A45-50 h₁ 61 8188 грн Під замовлення До кошику
GN 350.5-58-17,5-53-NI	58	M 16	17.5	DIN 1810-A58-62	M 40 x 1.5	62	9	M 16	148	DIN 1810-A58-62	53	Під замовлення	10902 грн	Детальніше
GN 350.5-58-17,5-53-NI Характеристики: d₁ 58 Для гинта M 16 d₂ 17.5 Кодовий номер для ключа крючкового типу DIN 1810-A58-62 d₃ M 40 x 1.5 h₂ 62 h₃ 9 r M 16 Статическая нагрузка F в кНF₁ 148 Статическая нагрузка F в кНF₂ DIN 1810-A58-62 h₁ 53 10902 грн Під замовлення До кошику
GN 350.5-58-17,5-79-NI	58	M 16	17.5	DIN 1810-A58-62	M 40 x 1.5	102	23	M 16	148	DIN 1810-A58-62	79	Під замовлення	12155 грн	Детальніше
GN 350.5-58-17,5-79-NI Характеристики: d₁ 58 Для гинта M 16 d₂ 17.5 Кодовий номер для ключа крючкового типу DIN 1810-A58-62 d₃ M 40 x 1.5 h₂ 102 h₃ 23 r M 16 Статическая нагрузка F в кНF₁ 148 Статическая нагрузка F в кНF₂ DIN 1810-A58-62 h₁ 79 12155 грн Під замовлення До кошику
GN 350.5-58-22-53-NI	58	M 20	22	DIN 1810-A58-62	M 40 x 1.5	62	9	M 20	148	DIN 1810-A58-62	53	Під замовлення	10902 грн	Детальніше
GN 350.5-58-22-53-NI Характеристики: d₁ 58 Для гинта M 20 d₂ 22 Кодовий номер для ключа крючкового типу DIN 1810-A58-62 d₃ M 40 x 1.5 h₂ 62 h₃ 9 r M 20 Статическая нагрузка F в кНF₁ 148 Статическая нагрузка F в кНF₂ DIN 1810-A58-62 h₁ 53 10902 грн Під замовлення До кошику
GN 350.5-58-22-79-NI	58	M 20	22	DIN 1810-A58-62	M 40 x 1.5	102	23	M 20	148	DIN 1810-A58-62	79	Під замовлення	12155 грн	Детальніше
GN 350.5-58-22-79-NI Характеристики: d₁ 58 Для гинта M 20 d₂ 22 Кодовий номер для ключа крючкового типу DIN 1810-A58-62 d₃ M 40 x 1.5 h₂ 102 h₃ 23 r M 20 Статическая нагрузка F в кНF₁ 148 Статическая нагрузка F в кНF₂ DIN 1810-A58-62 h₁ 79 12155 грн Під замовлення До кошику
GN 350.5-58-26-53-NI	58	M 24	26	DIN 1810-A58-62	M 40 x 1.5	62	9	M 24	148	DIN 1810-A58-62	53	Під замовлення	10902 грн	Детальніше
GN 350.5-58-26-53-NI Характеристики: d₁ 58 Для гинта M 24 d₂ 26 Кодовий номер для ключа крючкового типу DIN 1810-A58-62 d₃ M 40 x 1.5 h₂ 62 h₃ 9 r M 24 Статическая нагрузка F в кНF₁ 148 Статическая нагрузка F в кНF₂ DIN 1810-A58-62 h₁ 53 10902 грн Під замовлення До кошику
GN 350.5-58-26-79-NI	58	M 24	26	DIN 1810-A58-62	M 40 x 1.5	102	23	M 24	148	DIN 1810-A58-62	79	Під замовлення	12155 грн	Детальніше
GN 350.5-58-26-79-NI Характеристики: d₁ 58 Для гинта M 24 d₂ 26 Кодовий номер для ключа крючкового типу DIN 1810-A58-62 d₃ M 40 x 1.5 h₂ 102 h₃ 23 r M 24 Статическая нагрузка F в кНF₁ 148 Статическая нагрузка F в кНF₂ DIN 1810-A58-62 h₁ 79 12155 грн Під замовлення До кошику
GN 350.5-70-22-61-NI	70	M 20	22	DIN 1810-A68-75	M 50 x 1.5	71	10	M 20	225	DIN 1810-A68-75	61	Під замовлення	16286 грн	Детальніше
GN 350.5-70-22-61-NI Характеристики: d₁ 70 Для гинта M 20 d₂ 22 Кодовий номер для ключа крючкового типу DIN 1810-A68-75 d₃ M 50 x 1.5 h₂ 71 h₃ 10 r M 20 Статическая нагрузка F в кНF₁ 225 Статическая нагрузка F в кНF₂ DIN 1810-A68-75 h₁ 61 16286 грн Під замовлення До кошику
GN 350.5-70-22-94-NI	70	M 20	22	DIN 1810-A68-75	M 50 x 1.5	123	29	M 20	225	DIN 1810-A68-75	94	Під замовлення	18776 грн	Детальніше
GN 350.5-70-22-94-NI Характеристики: d₁ 70 Для гинта M 20 d₂ 22 Кодовий номер для ключа крючкового типу DIN 1810-A68-75 d₃ M 50 x 1.5 h₂ 123 h₃ 29 r M 20 Статическая нагрузка F в кНF₁ 225 Статическая нагрузка F в кНF₂ DIN 1810-A68-75 h₁ 94 18776 грн Під замовлення До кошику
GN 350.5-70-26-61-NI	70	M 24	26	DIN 1810-A68-75	M 50 x 1.5	71	10	M 24	225	DIN 1810-A68-75	61	Під замовлення	16286 грн	Детальніше
GN 350.5-70-26-61-NI Характеристики: d₁ 70 Для гинта M 24 d₂ 26 Кодовий номер для ключа крючкового типу DIN 1810-A68-75 d₃ M 50 x 1.5 h₂ 71 h₃ 10 r M 24 Статическая нагрузка F в кНF₁ 225 Статическая нагрузка F в кНF₂ DIN 1810-A68-75 h₁ 61 16286 грн Під замовлення До кошику
GN 350.5-70-26-94-NI	70	M 24	26	DIN 1810-A68-75	M 50 x 1.5	123	29	M 24	225	DIN 1810-A68-75	94	Під замовлення	18776 грн	Детальніше
GN 350.5-70-26-94-NI Характеристики: d₁ 70 Для гинта M 24 d₂ 26 Кодовий номер для ключа крючкового типу DIN 1810-A68-75 d₃ M 50 x 1.5 h₂ 123 h₃ 29 r M 24 Статическая нагрузка F в кНF₁ 225 Статическая нагрузка F в кНF₂ DIN 1810-A68-75 h₁ 94 18776 грн Під замовлення До кошику
GN 350.5-70-33-61-NI	70	M 30	33	DIN 1810-A68-75	M 50 x 1.5	71	10	M 30	225	DIN 1810-A68-75	61	Під замовлення	16286 грн	Детальніше
GN 350.5-70-33-61-NI Характеристики: d₁ 70 Для гинта M 30 d₂ 33 Кодовий номер для ключа крючкового типу DIN 1810-A68-75 d₃ M 50 x 1.5 h₂ 71 h₃ 10 r M 30 Статическая нагрузка F в кНF₁ 225 Статическая нагрузка F в кНF₂ DIN 1810-A68-75 h₁ 61 16286 грн Під замовлення До кошику
GN 350.5-70-33-94-NI	70	M 30	33	DIN 1810-A68-75	M 50 x 1.5	123	29	M 30	225	DIN 1810-A68-75	94	Під замовлення	18776 грн	Детальніше
GN 350.5-70-33-94-NI Характеристики: d₁ 70 Для гинта M 30 d₂ 33 Кодовий номер для ключа крючкового типу DIN 1810-A68-75 d₃ M 50 x 1.5 h₂ 123 h₃ 29 r M 30 Статическая нагрузка F в кНF₁ 225 Статическая нагрузка F в кНF₂ DIN 1810-A68-75 h₁ 94 18776 грн Під замовлення До кошику
GN 350.5-80-26-105-NI	80	M 24	26	DIN 1810-A80-90	M 60 x 2	144	39	M 24	323	DIN 1810-A80-90	105	Під замовлення	26242 грн	Детальніше
GN 350.5-80-26-105-NI Характеристики: d₁ 80 Для гинта M 24 d₂ 26 Кодовий номер для ключа крючкового типу DIN 1810-A80-90 d₃ M 60 x 2 h₂ 144 h₃ 39 r M 24 Статическая нагрузка F в кНF₁ 323 Статическая нагрузка F в кНF₂ DIN 1810-A80-90 h₁ 105 26242 грн Під замовлення До кошику
GN 350.5-80-26-67-NI	80	M 24	26	DIN 1810-A80-90	M 60 x 2	79	12	M 24	323	DIN 1810-A80-90	67	Під замовлення	20895 грн	Детальніше
GN 350.5-80-26-67-NI Характеристики: d₁ 80 Для гинта M 24 d₂ 26 Кодовий номер для ключа крючкового типу DIN 1810-A80-90 d₃ M 60 x 2 h₂ 79 h₃ 12 r M 24 Статическая нагрузка F в кНF₁ 323 Статическая нагрузка F в кНF₂ DIN 1810-A80-90 h₁ 67 20895 грн Під замовлення До кошику
GN 350.5-80-33-105-NI	80	M 30	33	DIN 1810-A80-90	M 60 x 2	144	39	M 30	323	DIN 1810-A80-90	105	Під замовлення	26242 грн	Детальніше
GN 350.5-80-33-105-NI Характеристики: d₁ 80 Для гинта M 30 d₂ 33 Кодовий номер для ключа крючкового типу DIN 1810-A80-90 d₃ M 60 x 2 h₂ 144 h₃ 39 r M 30 Статическая нагрузка F в кНF₁ 323 Статическая нагрузка F в кНF₂ DIN 1810-A80-90 h₁ 105 26242 грн Під замовлення До кошику
GN 350.5-80-33-67-NI	80	M 30	33	DIN 1810-A80-90	M 60 x 2	79	12	M 30	323	DIN 1810-A80-90	67	Під замовлення	20895 грн	Детальніше
GN 350.5-80-33-67-NI Характеристики: d₁ 80 Для гинта M 30 d₂ 33 Кодовий номер для ключа крючкового типу DIN 1810-A80-90 d₃ M 60 x 2 h₂ 79 h₃ 12 r M 30 Статическая нагрузка F в кНF₁ 323 Статическая нагрузка F в кНF₂ DIN 1810-A80-90 h₁ 67 20895 грн Під замовлення До кошику
GN 350.5-80-39-105-NI	80	M 36	39	DIN 1810-A80-90	M 60 x 2	144	39	M 36	323	DIN 1810-A80-90	105	Під замовлення	26118 грн	Детальніше
GN 350.5-80-39-105-NI Характеристики: d₁ 80 Для гинта M 36 d₂ 39 Кодовий номер для ключа крючкового типу DIN 1810-A80-90 d₃ M 60 x 2 h₂ 144 h₃ 39 r M 36 Статическая нагрузка F в кНF₁ 323 Статическая нагрузка F в кНF₂ DIN 1810-A80-90 h₁ 105 26118 грн Під замовлення До кошику
GN 350.5-80-39-67-NI	80	M 36	39	DIN 1810-A80-90	M 60 x 2	79	12	M 36	323	DIN 1810-A80-90	67	Під замовлення	20895 грн	Детальніше
GN 350.5-80-39-67-NI Характеристики: d₁ 80 Для гинта M 36 d₂ 39 Кодовий номер для ключа крючкового типу DIN 1810-A80-90 d₃ M 60 x 2 h₂ 79 h₃ 12 r M 36 Статическая нагрузка F в кНF₁ 323 Статическая нагрузка F в кНF₂ DIN 1810-A80-90 h₁ 67 20895 грн Під замовлення До кошику

Характеристики

Варіант виконання з нержавіючої сталі
Нержавіюча сталь AISI 303
(X 10 CrNiS 18-9) NI
F1: макс. загальне навантаження
F2: макс. сумарна величина за вирахуванням макс. попереднього навантаження
для гвинтів 6.8 µ = 0,14 (Версія виконання з нержавіючої сталі)

особливості та сфери застосування

Комплекти для вирівнювання GN 350.5 використовуються для вирівнювання, регулювання та з'єднання. Сферична шайба забезпечує точний монтаж двох непаралельних площин при необхідному нахилі до 4°.

Вони мають різьбову верхню муфту і нижню муфту з внутрішнім різьбленням. Дрібне різьблення забезпечує плавне, точне встановлення та фіксацію з використанням ключа для круглих шліцевих гайок DIN 1810.. Стопорне кільце також служить як обмежувач висоти в межах максимального значення.

Аксесуари

Ключ для круглих шліцевих гайок DIN 1810 (номер коду див. у таблиці)
