Приварні вантажні ковані поворотні петлі для мобільних транспортованих пристроїв до 10 т GN 587.2-P

Друк

GN 587.2-K

Приварні вантажні ковані поворотні петлі для мобільних транспортованих пристроїв до 10 т

Кована сталь, пластикове покриття, провушини для країв (кутів 90°)

GN 587.2-P

Приварні вантажні ковані поворотні петлі для мобільних транспортованих пристроїв до 10 т

Кована сталь, пластикове покриття, провушини для плоских поверхонь

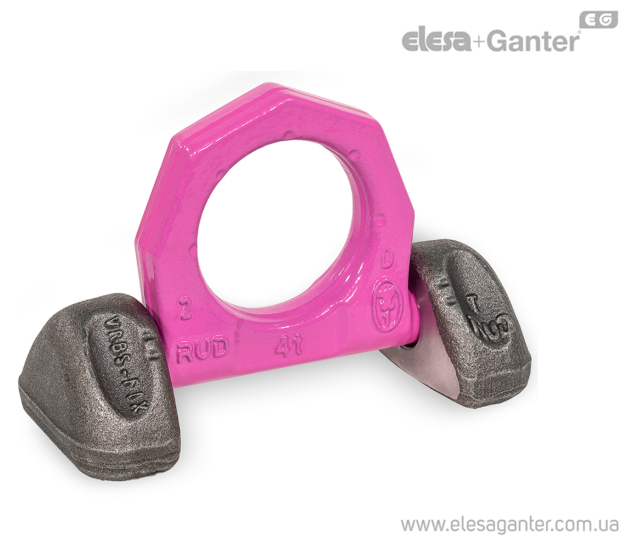

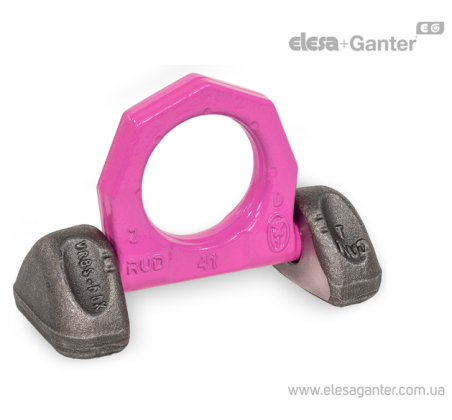

Приварні вантажні ковані поворотні петлі для мобільних транспортованих пристроїв до 10 т GN 587.2-P – фото 1

Приварні вантажні ковані поворотні петлі для мобільних транспортованих пристроїв до 10 т GN 587.2-P – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 587.2-P Кована сталь, пластикове покриття, провушини для плоских поверхонь

Артікул
Артікул	Номинальная грузоподъёмность в т (WLL)	d	k₁	h₂	h₃	b	h₁	k₃	Довжина l	В наявності	Ціна
GN 587.2-48-P	4	48	14	74	39	132	78	60	69	Під замовлення	5693 грн	Детальніше
GN 587.2-48-P Характеристики: Номинальная грузоподъёмность в т (WLL) 4 d 48 k₁ 14 h₂ 74 h₃ 39 b 132 h₁ 78 k₃ 60 Довжина l 69 5693 грн Під замовлення До кошику
GN 587.2-60-P	6.7	60	20	97	50	167	117	88	90.5	Під замовлення	9585 грн	Детальніше
GN 587.2-60-P Характеристики: Номинальная грузоподъёмность в т (WLL) 6.7 d 60 k₁ 20 h₂ 97 h₃ 50 b 167 h₁ 117 k₃ 88 Довжина l 90.5 9585 грн Під замовлення До кошику
GN 587.2-65-P	10	65	25	108	60	191	130	100	97.5	Під замовлення	16949 грн	Детальніше
GN 587.2-65-P Характеристики: Номинальная грузоподъёмность в т (WLL) 10 d 65 k₁ 25 h₂ 108 h₃ 60 b 191 h₁ 130 k₃ 100 Довжина l 97.5 16949 грн Під замовлення До кошику

Характеристики

Типи

Тип P: для плоских поверхонь

Вантажна петля

Сталь 1.6541

Кована
Високоміцна загартована
На 100 % електромагнітні випробування на тріщиностійкість пройшли згідно стандарту EN 1677-1
Пластикове покриття рожевого кольору

Приварювані блоки

Сталь 1.0577+N (ST52-3)

Кована, гладка поверхня
На 100 % електромагнітні випробування на тріщиностійкість пройшли згідно стандарту EN 1677-1

Інструкції з кріплення / зварювання

Зварювання має виконуватися зварником, сертифікованим відповідно до ISO 9606-1.

особливості та сфери застосування

Вантажні петлі GN 587.2 використовуються з окремими вантажопідйомними пристосуваннями та обладнанням для стропування. Вони приварюються до вантажного обладнання або безпосередньо до самого вантажу і сприймають навантаження в будь-якому напрямку.

Вантажні петлі типу K можуть кріпитись безпосередньо до краю і мати великий діапазон повороту. Розпірні блоки допускають кільцевий зварний шов відповідно до інструкцій зі зварювання, наведених у стандартному аркуші.

Пружини радіального затиску утримують петлю в будь-якому положенні і гасять будь-які шуми, спричинені вібрацією. Усі частини з'єднані одна з одною.

Номінальна вантажопідйомність наведена на вантажній петлі. Вантажні петлі GN 587.2 відповідають вимогам Директиви з механічного обладнання 2006/42/EC та правилам DGUV GS-HM-36.

Вантажопідйомність

Вказані значення навантажень дійсні при робочій температурі від –40 °C до +200 °C. Докладніша інформація міститься в інструкції з експлуатації.

Знос / термін служби / вказівки з техніки безпеки

1. Ретельно перевіряйте ступінь зношування розміток у підйомній точці. Якщо розмітки збігаються із зовнішнім контуром або контуром отвору, то термін служби підйомної точки підійшов до кінця, і вона підлягає заміні.

2. Якщо підйомна точка зігнута, має пошкодження або тріщини, її подальше використання небезпечне.

У будь-якому випадку потрібна заміна.

У процесі монтажу, початкової експлуатації та використання слід дотримуватись інформації, наведеної в інструкції з експлуатації. Інструкція з експлуатації додається до виробу
