Однозахідні фланцеві гайки, що самозмазуються, з трапецієподібним правим різьбленням під ненавантажені передачі для гвинтів NSF-W

Однозахідні фланцеві гайки, що самозмазуються, з трапецієподібним правим різьбленням під ненавантажені передачі для гвинтів

Технополімер на основі поліаміду

NSF-F

Технополімер на основі поліацеталю для харчової та фармацевтичної галузей

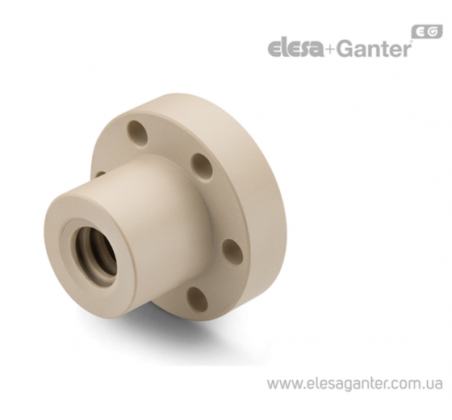

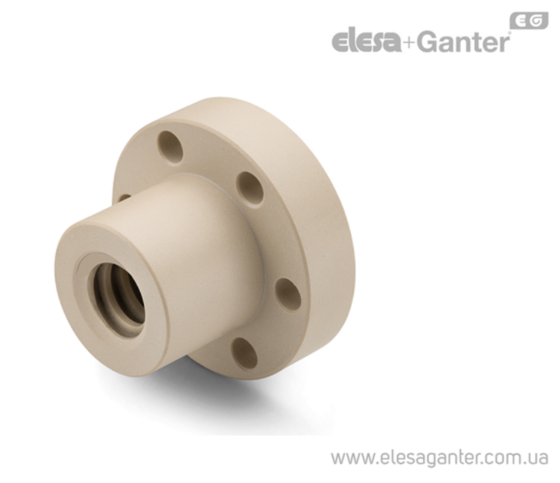

Однозахідні фланцеві гайки, що самозмазуються, з трапецієподібним правим різьбленням під ненавантажені передачі для гвинтів NSF-W – фото 1

Однозахідні фланцеві гайки, що самозмазуються, з трапецієподібним правим різьбленням під ненавантажені передачі для гвинтів NSF-W – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

NSF-W Технополімер на основі поліаміду

Артікул
Артікул	Ефективність η	Опорная поверхностьmm₂	Статическая осевая нагрузка\rкН	D	L	d₁	d₂	l₁	d₃	d₄	C#[Nm]	В наявності	Ціна
NSF-10x2-R-W	20 ÷ 34	353	1.8	42	25	TR 10x2	25	10	5	34	2.5	Так	2248 грн	Детальніше
NSF-10x2-R-W Характеристики: Ефективність η 20 ÷ 34 Опорная поверхностьmm₂ 353 Статическая осевая нагрузка\rкН 1.8 D 42 L 25 d₁ TR 10x2 d₂ 25 l₁ 10 d₃ 5 d₄ 34 C#[Nm] 2.5 2248 грн Так До кошику
NSF-10x3-R-W	27 ÷ 44	334	1.7	42	25	TR 10x3	25	10	5	34	2.5	Так	2475 грн	Детальніше
NSF-10x3-R-W Характеристики: Ефективність η 27 ÷ 44 Опорная поверхностьmm₂ 334 Статическая осевая нагрузка\rкН 1.7 D 42 L 25 d₁ TR 10x3 d₂ 25 l₁ 10 d₃ 5 d₄ 34 C#[Nm] 2.5 2475 грн Так До кошику
NSF-12x3-R-W	24 ÷ 39	577	2.9	48	35	TR 12x3	28	12	6	38	2.5	Так	2518 грн	Детальніше
NSF-12x3-R-W Характеристики: Ефективність η 24 ÷ 39 Опорная поверхностьmm₂ 577 Статическая осевая нагрузка\rкН 2.9 D 48 L 35 d₁ TR 12x3 d₂ 28 l₁ 12 d₃ 6 d₄ 38 C#[Nm] 2.5 2518 грн Так До кошику
NSF-14x3-R-W	21 ÷ 36	687	3.4	48	35	TR 14x3	28	12	6	38	2.5	Так	3153 грн	Детальніше
NSF-14x3-R-W Характеристики: Ефективність η 21 ÷ 36 Опорная поверхностьmm₂ 687 Статическая осевая нагрузка\rкН 3.4 D 48 L 35 d₁ TR 14x3 d₂ 28 l₁ 12 d₃ 6 d₄ 38 C#[Nm] 2.5 3153 грн Так До кошику
NSF-14x4-R-W	26 ÷ 43	660	3.3	48	35	TR 14x4	28	12	6	38	2.5	Так	3153 грн	Детальніше
NSF-14x4-R-W Характеристики: Ефективність η 26 ÷ 43 Опорная поверхностьmm₂ 660 Статическая осевая нагрузка\rкН 3.3 D 48 L 35 d₁ TR 14x4 d₂ 28 l₁ 12 d₃ 6 d₄ 38 C#[Nm] 2.5 3153 грн Так До кошику
NSF-16x2-R-W	14 ÷ 25	825	4.1	48	35	TR 16x2	28	12	6	38	2.5	Так	3153 грн	Детальніше
NSF-16x2-R-W Характеристики: Ефективність η 14 ÷ 25 Опорная поверхностьmm₂ 825 Статическая осевая нагрузка\rкН 4.1 D 48 L 35 d₁ TR 16x2 d₂ 28 l₁ 12 d₃ 6 d₄ 38 C#[Nm] 2.5 3153 грн Так До кошику
NSF-16x4-R-W	24 ÷ 39	770	3.8	48	35	TR 16x4	28	12	6	38	2.5	Так	3153 грн	Детальніше
NSF-16x4-R-W Характеристики: Ефективність η 24 ÷ 39 Опорная поверхностьmm₂ 770 Статическая осевая нагрузка\rкН 3.8 D 48 L 35 d₁ TR 16x4 d₂ 28 l₁ 12 d₃ 6 d₄ 38 C#[Nm] 2.5 3153 грн Так До кошику
NSF-18x4-R-W	22 ÷ 37	880	4.4	48	35	TR 18x4	28	12	6	38	2.5	Так	2927 грн	Детальніше
NSF-18x4-R-W Характеристики: Ефективність η 22 ÷ 37 Опорная поверхностьmm₂ 880 Статическая осевая нагрузка\rкН 4.4 D 48 L 35 d₁ TR 18x4 d₂ 28 l₁ 12 d₃ 6 d₄ 38 C#[Nm] 2.5 2927 грн Так До кошику
NSF-20x4-R-W	20 ÷ 34	1244	6.2	55	44	TR 20x4	32	12	7	45	2.5	Так	3868 грн	Детальніше
NSF-20x4-R-W Характеристики: Ефективність η 20 ÷ 34 Опорная поверхностьmm₂ 1244 Статическая осевая нагрузка\rкН 6.2 D 55 L 44 d₁ TR 20x4 d₂ 32 l₁ 12 d₃ 7 d₄ 45 C#[Nm] 2.5 3868 грн Так До кошику
NSF-24x5-R-W	21 ÷ 35	1486	7.4	55	44	TR 24x5	32	14	7	45	2.5	Так	4322 грн	Детальніше
NSF-24x5-R-W Характеристики: Ефективність η 21 ÷ 35 Опорная поверхностьmm₂ 1486 Статическая осевая нагрузка\rкН 7.4 D 55 L 44 d₁ TR 24x5 d₂ 32 l₁ 14 d₃ 7 d₄ 45 C#[Nm] 2.5 4322 грн Так До кошику
NSF-26x5-R-W	19 ÷ 34	1698	6.3	62	46	TR 26x5	38	14	7	50	2.5	Так	4835 грн	Детальніше
NSF-26x5-R-W Характеристики: Ефективність η 19 ÷ 34 Опорная поверхностьmm₂ 1698 Статическая осевая нагрузка\rкН 6.3 D 62 L 46 d₁ TR 26x5 d₂ 38 l₁ 14 d₃ 7 d₄ 50 C#[Nm] 2.5 4835 грн Так До кошику
NSF-28x5-R-W	18 ÷ 32	1843	4.5	62	46	TR 28x5	38	14	7	50	2.5	Так	5159 грн	Детальніше
NSF-28x5-R-W Характеристики: Ефективність η 18 ÷ 32 Опорная поверхностьmm₂ 1843 Статическая осевая нагрузка\rкН 4.5 D 62 L 46 d₁ TR 28x5 d₂ 38 l₁ 14 d₃ 7 d₄ 50 C#[Nm] 2.5 5159 грн Так До кошику
NSF-30x6-R-W	20 ÷ 34	1951	3.5	62	46	TR 30x6	38	14	7	50	2.5	Так	5486 грн	Детальніше
NSF-30x6-R-W Характеристики: Ефективність η 20 ÷ 34 Опорная поверхностьmm₂ 1951 Статическая осевая нагрузка\rкН 3.5 D 62 L 46 d₁ TR 30x6 d₂ 38 l₁ 14 d₃ 7 d₄ 50 C#[Nm] 2.5 5486 грн Так До кошику

характеристики

Стандартні виконання

Фланцева гайка з однозахідним трапецієподібним різьбленням, з напрямком затягування вправо.

NSF-W: самозмащувальний технополімер на основі поліаміду, бежевий колір.

Особливості та сфери застосування

Разом з гвинтами NSL гайки NSF утворюють систему для перетворення обертального руху на лінійний рух (див. рис. 1).

Конструкція з технополімеру, що самозмащується, забезпечує максимальну чистоту, оскільки не вимагає змащування маслами і мастилами.

Вони часто використовуються у пакувальному секторі.

Завдяки високій зносостійкості матеріалу гайки NSF-W особливо підходять для використання при наявності відходів процесу обробки та пилу таких, як наприклад з деревообробних верстатів та лабораторних приладів.

Завдяки матеріалу, який схвалений для контакту з харчовими продуктами (FDA EU 10/2011), гайки NSF-F особливо підходять для використання у харчовій та фармацевтичній галузях.

Для завершення системи можна також інтегрувати індикатори положення та маховики (див. рис. 1).
