Стальні трапецеїадальні накатані правосторонні/лівосторонні гвинти передачі однозахідні/багатозахідні GN 103-ST
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 103-ST В'язка сталь
| Артікул | d x P Однозахiднi | d x Ph Багатозахiднi | PT крок | Кiлькiсть обертiв рiзьби Ph / PT | Довжина l | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|
| GN 103-10x2-1000-LH-ST | 10 x 2 | - | - | - | 1000 |
Під замовлення
|
624
|
|||
| GN 103-10x2-1000-RH-ST | 10 x 2 | - | - | - | 1000 | Так |
580
|
|||
| GN 103-10x2-500-LH-ST | 10 x 2 | - | - | - | 500 | Так |
501
|
|||
| GN 103-10x2-500-RH-ST | 10 x 2 | - | - | - | 500 |
Під замовлення
|
473
|
|||
| GN 103-10x3-1000-LH-ST | 10 x 3 | - | - | - | 1000 |
Під замовлення
|
844
|
|||
| GN 103-10x3-1000-RH-ST | 10 x 3 | - | - | - | 1000 | Так |
776
|
|||
| GN 103-10x3-500-LH-ST | 10 x 3 | - | - | - | 500 |
Під замовлення
|
609
|
|||
| GN 103-10x3-500-RH-ST | 10 x 3 | - | - | - | 500 |
Під замовлення
|
568
|
|||
| GN 103-12x3-1000-LH-ST | 12 x 3 | - | - | - | 1000 |
Під замовлення
|
862
|
|||
| GN 103-12x3-1000-RH-ST | 12 x 3 | - | - | - | 1000 | Так |
792
|
|||
| GN 103-12x3-500-LH-ST | 12 x 3 | - | - | - | 500 |
Під замовлення
|
618
|
|||
| GN 103-12x3-500-RH-ST | 12 x 3 | - | - | - | 500 | Так |
576
|
|||
| GN 103-12x6-1000-RH-ST | - | 12 x 6 | P3 | 2 | 1000 |
Під замовлення
|
918
|
|||
| GN 103-14x4-1000-LH-ST | 14 x 4 | - | - | - | 1000 |
Під замовлення
|
1074
|
|||
| GN 103-14x4-1000-RH-ST | 14 x 4 | - | - | - | 1000 | Так |
981
|
|||
| GN 103-14x4-500-LH-ST | 14 x 4 | - | - | - | 500 | Так |
723
|
|||
| GN 103-14x4-500-RH-ST | 14 x 4 | - | - | - | 500 | Так |
669
|
|||
| GN 103-16x4-1000-LH-ST | 16 x 4 | - | - | - | 1000 |
Під замовлення
|
1253
|
|||
| GN 103-16x4-1000-RH-ST | 16 x 4 | - | - | - | 1000 | Так |
1138
|
|||
| GN 103-16x4-500-LH-ST | 16 x 4 | - | - | - | 500 | Так |
815
|
|||
| GN 103-16x4-500-RH-ST | 16 x 4 | - | - | - | 500 | Так |
753
|
|||
| GN 103-16x8-1000-RH-ST | - | 16 x 8 | P4 | 2 | 1000 | Так |
1374
|
|||
| GN 103-18x4-1000-LH-ST | 18 x 4 | - | - | - | 1000 |
Під замовлення
|
1514
|
|||
| GN 103-18x4-1000-RH-ST | 18 x 4 | - | - | - | 1000 | Так |
1371
|
|||
| GN 103-20x4-1000-LH-ST | 20 x 4 | - | - | - | 1000 | Так |
1750
|
|||
| GN 103-20x4-1000-RH-ST | 20 x 4 | - | - | - | 1000 | Так |
1584
|
|||
| GN 103-20x8-1000-RH-ST | - | 20 x 8 | P4 | 2 | 1000 |
Під замовлення
|
2450
|
|||
| GN 103-24x10-1000-RH-ST | - | 24 x 10 | P5 | 2 | 1000 |
Під замовлення
|
3206
|
|||
| GN 103-24x5-1000-LH-ST | 24 x 5 | - | - | - | 1000 | Так |
2370
|
|||
| GN 103-24x5-1000-RH-ST | 24 x 5 | - | - | - | 1000 | Так |
2127
|
|||
| GN 103-30x12-1000-RH-ST | - | 30 x 12 | P6 | 2 | 1000 | Так |
4471
|
|||
| GN 103-30x6-1000-LH-ST | 30 x 6 | - | - | - | 1000 | Так |
3426
|
|||
| GN 103-30x6-1000-RH-ST | 30 x 6 | - | - | - | 1000 | Так |
3079
|
|||
| GN 103-36x6-1000-LH-ST | 36 x 6 | - | - | - | 1000 |
Під замовлення
|
4889
|
|||
| GN 103-36x6-1000-RH-ST | 36 x 6 | - | - | - | 1000 | Так |
4380
|
|||
| GN 103-40x14-1000-RH-ST | - | 40 x 14 | P7 | 2 | 1000 |
Під замовлення
|
8191
|
|||
| GN 103-40x7-1000-LH-ST | 40 x 7 | - | - | - | 1000 |
Під замовлення
|
6118
|
|||
| GN 103-40x7-1000-RH-ST | 40 x 7 | - | - | - | 1000 |
Під замовлення
|
5445
|
|||
| GN 103-50x8-1000-LH-ST | 50 x 8 | - | - | - | 1000 |
Під замовлення
|
10699
|
|||
| GN 103-50x8-1000-RH-ST | 50 x 8 | - | - | - | 1000 |
Під замовлення
|
9544
|
|||
| GN 103-8x1,5-1000-LH-ST | 8 x 1.5 | - | - | - | 1000 |
Під замовлення
|
663
|
|||
| GN 103-8x1,5-1000-RH-ST | 8 x 1.5 | - | - | - | 1000 |
Під замовлення
|
614
|
|||
| GN 103-8x1,5-500-LH-ST | 8 x 1.5 | - | - | - | 500 |
Під замовлення
|
521
|
|||
| GN 103-8x1,5-500-RH-ST | 8 x 1.5 | - | - | - | 500 | Так |
489
|
Характеристики

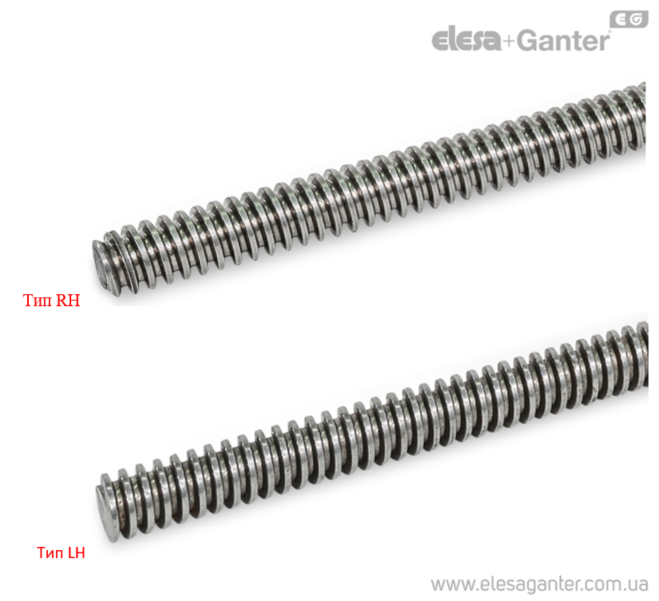

Напрямок ходу
- RH: правостороннє різьблення
- LH: лівостороннє різьблення
В'язка сталь C15 ST
Аксесуари на окреме замовлення
- Трапецеїдальні гайки передачі GN 103.1 (гарматна бронза, з фланцем)
- Гайки гвинтової передачі NSF (пластмаса, з фланцем)
- Трапецеїдальні гайки передачі GN 103.2 (з шестигранником)
- Трапецеїдальні гайки передачі GN 103.3 (циліндричні)
особливості та сфери застосування
У комплекті з трапецеїдальними гайками передачі трапецеїдальні гвинти передачі GN 103 перетворюють обертальні рухи в прямолінійні рухи. Вони використовуються для переміщення деталей та передачі сил, наприклад, у машинобудуванні та обладнанні.
Шпинделі з різьбовим кінцем виготовлені з використанням процесу накатки, що забезпечує високий рівень міцності різьблення. Залежно від області застосування в процесі регулювання гайка, або шпиндель з різьбовим кінцем переміщається в осьовому напрямку.
Розміри різьблення трапецеїдальних гвинтів передачі відповідають DIN 103. Приводи з трапецеїдальним різьбленням можна зібрати в комплекті зі шпиндельними гайками з таким же розміром різьблення, кількістю різьбових заходів і напрямком ходу. Торці трапецеїдальних гвинтів передачі можуть бути механічно оброблені в індивідуальному порядку для відповідності підшипнику або приводу.
Залиште відгук про товар!
Напрямок ходу
- RH: правостороннє різьблення
- LH: лівостороннє різьблення
Аксесуари на окреме замовлення:
