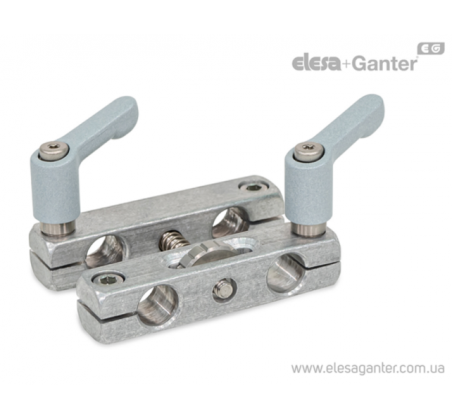

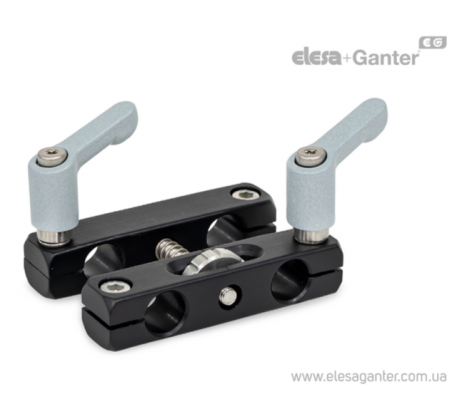

Паралельні блоки кріплення з регульованим шпинделем налаштування і регульованими затискними ручками GN 474.3-K
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 474.3-K Алюміній, матовий/порошкове покриття чорний колір
| Артікул | a Хiд max. | d1 отв для допуску вала h11 | Material | l1 max | d2 | k | d3 | l2 | d4 | l3 | l4 | h | m | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 474.3-B12-K-ELS | 18 | B 12 | BC_Aluminium | 50 | 21 | 16 | M 5 | 73 | M 5 | 17 | 30 | 32 | 39 | Так |
5339
|
|||
| GN 474.3-B12-K-MT | 18 | B 12 | BC_Aluminium | 50 | 21 | 16 | M 5 | 73 | M 5 | 17 | 30 | 32 | 39 | Так |
4578
|
|||
| GN 474.3-B16-K-ELS | 24 | B 16 | BC_Aluminium | 64 | 26 | 20 | M 6 | 91 | M 6 | 20.5 | 45 | 35 | 50 | Так |
5751
|
|||
| GN 474.3-B16-K-MT | 24 | B 16 | BC_Aluminium | 64 | 26 | 20 | M 6 | 91 | M 6 | 20.5 | 45 | 35 | 50 | Так |
4973
|
|||
| GN 474.3-B8-K-ELS | 12 | B 8 | BC_Aluminium | 40 | 19 | 14 | M 4 | 59 | M 4 | 13.5 | 22 | 23.5 | 32 | Так |
5329
|
|||
| GN 474.3-B8-K-MT | 12 | B 8 | BC_Aluminium | 40 | 19 | 14 | M 4 | 59 | M 4 | 13.5 | 22 | 23.5 | 32 | Так |
4562
|
Характеристики
Типи
Тип K: З двома ручками важеля і двома гвинтами під торцевий ключ
Кріпильна скоба
Алюміній

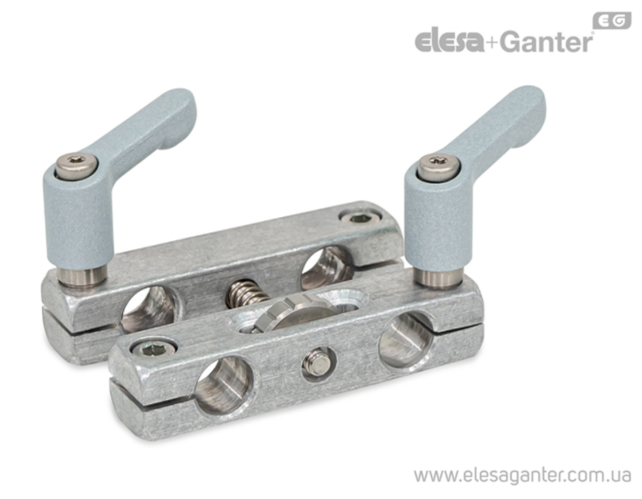

матове оздоблення, шліфування MT

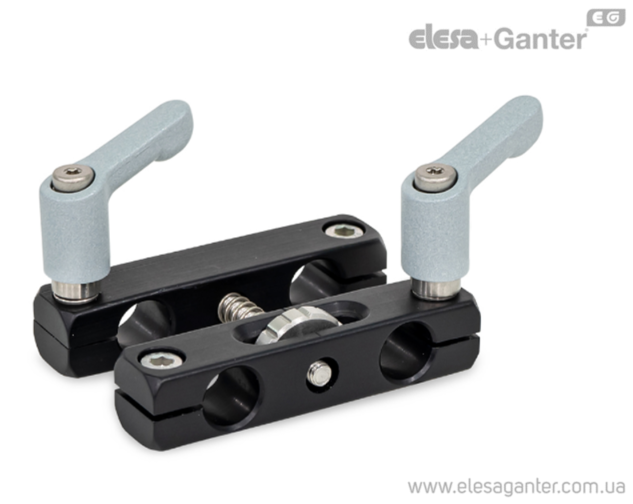

анодований, чорний колір ELS
Регульовані ручки важільного типу (тип K)
Цинк, лиття під тиском
З пластиковим покриттям
срібний колір, RAL 9006, текстуроване оздоблення
Різьбова втулка та фіксуючий гвинт
Нержавіюча сталь AISI 303
Регулювальне колесо
Нержавіюча сталь AISI 303
Опорна шайба
Пластик
Гвинти із головкою під торцевий ключ ISO 4762
Нержавіюча сталь AISI 304
2 шт., гладка поверхня (тип K/тип S)
Гвинт із потайною головкою ISO 14581
Нержавіюча сталь AISI 304
пружина
Сталева пружина AISI 301
Приклад застосування
особливості та сфери застосування
Паралельні скоби з регульованим шпинделем GN 474.3 використовуються для регулювання налаштувань вимірювання або перевірки.
Для грубого регулювання в міліметрах дві суміжні точки затискача розтискаються, щоб можна було швидко змістити болт. При використанні стяжних болтів/утримуючих трубок GN 480.1 у типах LS з поздовжньою шкалою на шкалі надається орієнтація в процесі попередньої установки.
Для точного регулювання розтискаються дві точки затиску, розташовані протилежно діагоналі. Відносне положення стяжних болтів / утримуючих трубок може бути встановлене за допомогою регулювального колеса. Регулювальна відстань може зчитуватися з кроком 0,1 мм, з рифленої градуювання. Завдяки вбудованій пружині регулювання не має люфту.
Регулювання
