Паралельні блоки кріплення з регульованим шпинделем налаштування і фіксуючими гвинтами GN 474.3-S

Друк

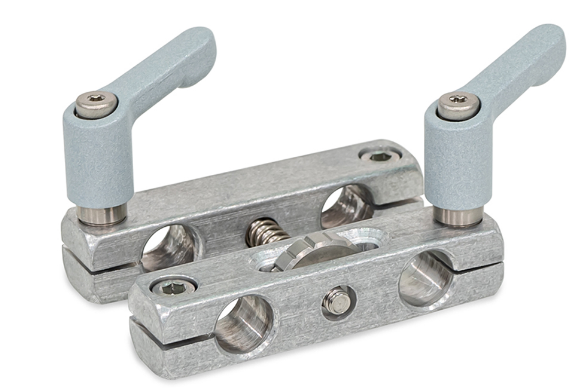

GN 474.3-K

Паралельні блоки кріплення з регульованим шпинделем налаштування і регульованими затискними ручками

Алюміній, матовий/порошкове покриття чорний колір

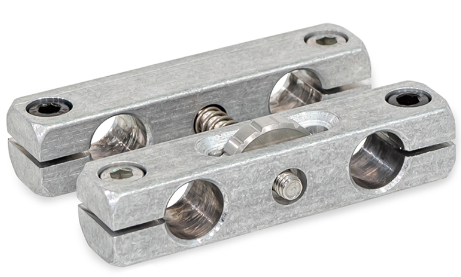

GN 474.3-S

Паралельні блоки кріплення з регульованим шпинделем налаштування і фіксуючими гвинтами

Алюміній матовий/порошкове покриття чорний колір

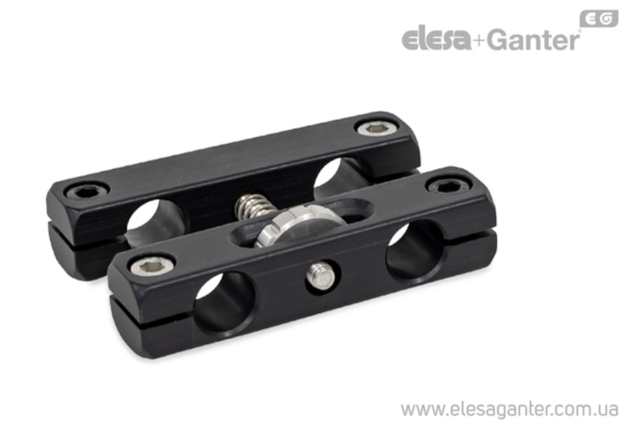

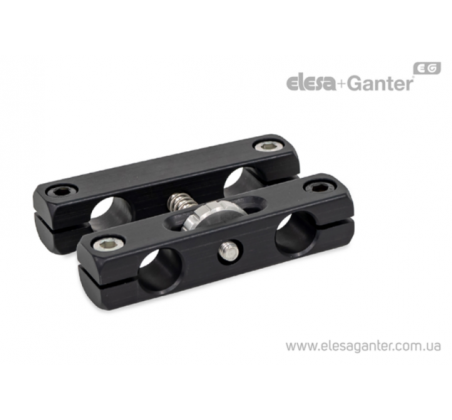

Паралельні блоки кріплення з регульованим шпинделем налаштування і фіксуючими гвинтами GN 474.3-S – фото 1

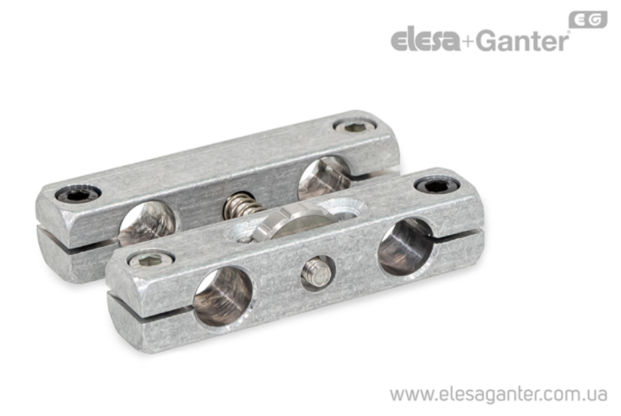

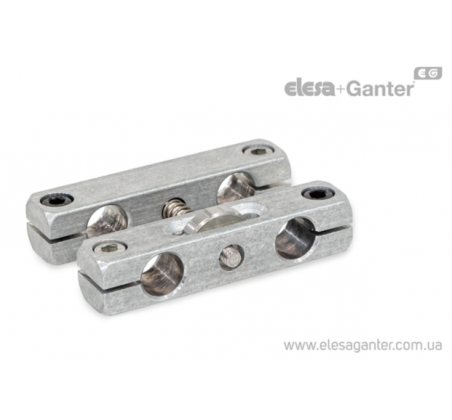

Паралельні блоки кріплення з регульованим шпинделем налаштування і фіксуючими гвинтами GN 474.3-S – фото 2

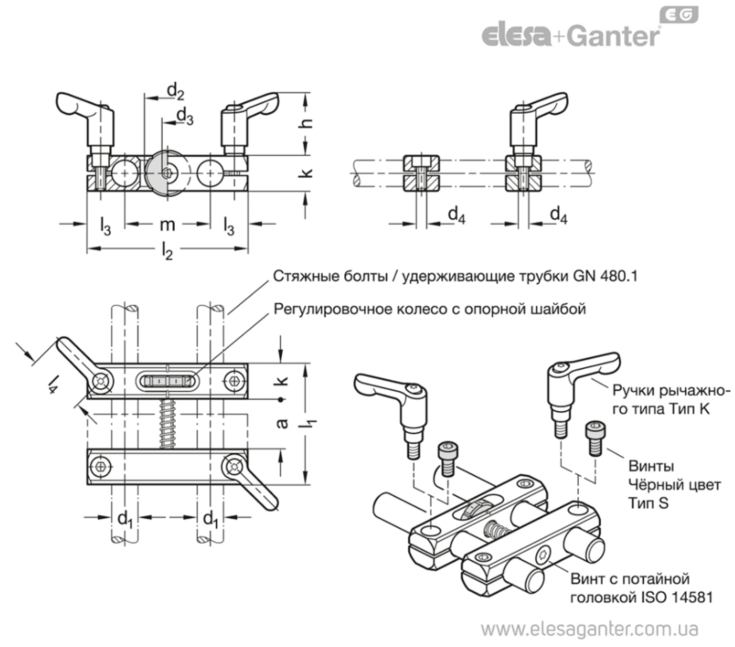

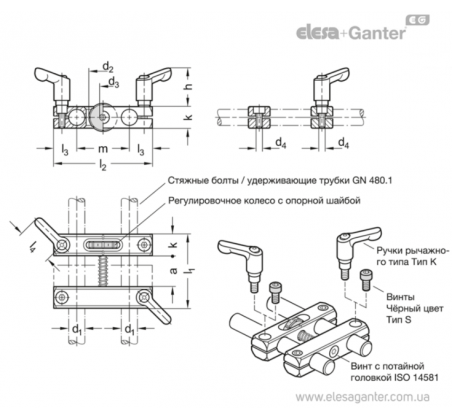

Паралельні блоки кріплення з регульованим шпинделем налаштування і фіксуючими гвинтами GN 474.3-S – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 474.3-S Алюміній матовий/порошкове покриття чорний колір

Артікул
Артікул	a Хiд max.	d₁ отв для допуску вала h₁₁	Material	l₁ max	d₂	k	d₃	l₂	d₄	l₃	m	В наявності	Ціна
GN 474.3-B12-S-ELS	18	B 12	BC_Aluminium	50	21	16	M 5	73	M 5	17	39	Так	4759 грн	Детальніше
GN 474.3-B12-S-ELS Характеристики: a Хiд max. 18 d₁ отв для допуску вала h₁₁ B 12 Material BC_Aluminium l₁ max 50 d₂ 21 k 16 d₃ M 5 l₂ 73 d₄ M 5 l₃ 17 m 39 4759 грн Так До кошику
GN 474.3-B12-S-MT	18	B 12	BC_Aluminium	50	21	16	M 5	73	M 5	17	39	Так	3970 грн	Детальніше
GN 474.3-B12-S-MT Характеристики: a Хiд max. 18 d₁ отв для допуску вала h₁₁ B 12 Material BC_Aluminium l₁ max 50 d₂ 21 k 16 d₃ M 5 l₂ 73 d₄ M 5 l₃ 17 m 39 3970 грн Так До кошику
GN 474.3-B16-S-ELS	24	B 16	BC_Aluminium	64	26	20	M 6	91	M 6	20.5	50	Так	5111 грн	Детальніше
GN 474.3-B16-S-ELS Характеристики: a Хiд max. 24 d₁ отв для допуску вала h₁₁ B 16 Material BC_Aluminium l₁ max 64 d₂ 26 k 20 d₃ M 6 l₂ 91 d₄ M 6 l₃ 20.5 m 50 5111 грн Так До кошику
GN 474.3-B16-S-MT	24	B 16	BC_Aluminium	64	26	20	M 6	91	M 6	20.5	50	Так	4321 грн	Детальніше
GN 474.3-B16-S-MT Характеристики: a Хiд max. 24 d₁ отв для допуску вала h₁₁ B 16 Material BC_Aluminium l₁ max 64 d₂ 26 k 20 d₃ M 6 l₂ 91 d₄ M 6 l₃ 20.5 m 50 4321 грн Так До кошику
GN 474.3-B8-S-ELS	12	B 8	BC_Aluminium	40	19	14	M 4	59	M 4	13.5	32	Так	4667 грн	Детальніше
GN 474.3-B8-S-ELS Характеристики: a Хiд max. 12 d₁ отв для допуску вала h₁₁ B 8 Material BC_Aluminium l₁ max 40 d₂ 19 k 14 d₃ M 4 l₂ 59 d₄ M 4 l₃ 13.5 m 32 4667 грн Так До кошику
GN 474.3-B8-S-MT	12	B 8	BC_Aluminium	40	19	14	M 4	59	M 4	13.5	32	Так	3899 грн	Детальніше
GN 474.3-B8-S-MT Характеристики: a Хiд max. 12 d₁ отв для допуску вала h₁₁ B 8 Material BC_Aluminium l₁ max 40 d₂ 19 k 14 d₃ M 4 l₂ 59 d₄ M 4 l₃ 13.5 m 32 3899 грн Так До кошику

Характеристики

Типи
Тип S: із чотирма гвинтами з головкою під торцевий ключ
Кріпильна скоба
Алюміній
матове оздоблення, шліфування MT
анодований, чорний колір ELS
Регулювальне колесо
Нержавіюча сталь AISI 303
Опорна шайба
Пластик
Гвинти із головкою під торцевий ключ ISO 4762
Нержавіюча сталь AISI 304
2 шт., гладка поверхня (тип K/тип S)
2 шт., хімічно чорнена поверхня (тип S)
Гвинт із потайною головкою ISO 14581
Нержавіюча сталь AISI 304
пружина

Сталева пружина AISI 301

Приклад застосування

особливості та сфери застосування

Паралельні скоби з регульованим шпинделем GN 474.3 використовуються для регулювання налаштувань вимірювання або перевірки.

Для грубого регулювання в міліметрах дві суміжні точки затискача розтискаються, щоб можна було швидко змістити болт. При використанні стяжних болтів/утримуючих трубок GN 480.1 у типах LS з поздовжньою шкалою на шкалі надається орієнтація в процесі попередньої установки.

Для точного регулювання розтискаються дві точки затиску, розташовані протилежно діагоналі. Відносне положення стяжних болтів / утримуючих трубок може бути встановлене за допомогою регулювального колеса. Регулювальна відстань може зчитуватися з кроком 0,1 мм, з рифленої градуювання. Завдяки вбудованій пружині регулювання не має люфту.

Регулювання

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 474.3.pdf
