Сталеві трапецеїдальні гайки силової передачі GN 103.3-ST

Друк
GN 103.3-ST
Сталеві трапецеїдальні гайки силової передачі
Ліва/права різьба, одно/багатозахідні, короткого/довгого виконання, сталь
GN 103.3-ST
GN 103.3-NI
Корозійностійкі трапецеїдальні гайки силової передачі
Ліва/права різьба, одно/багатозахідні, короткого виконання, нержавіюча сталь
GN 103.3-NI
GN 103.3-RG
Трапецеїдальні гайки передачі інтенсивного використання та можливістю роботи без змащення
Ліва/права різьба, одно/багатозахідні, довгий варіант виконання, гарматна бронза
GN 103.3-RG
GN 103.3-POM
Трапецеїдальні гайки передачі для ненавантажених гвинтових пар
Ліве/праве різьблення, одно/багатозахідні, довгий варіант виконання, пластик поліацеталь, Т до 90 °C
GN 103.3-POM

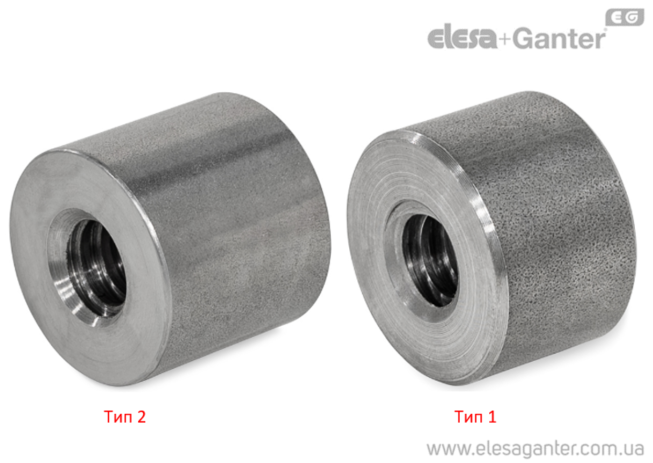

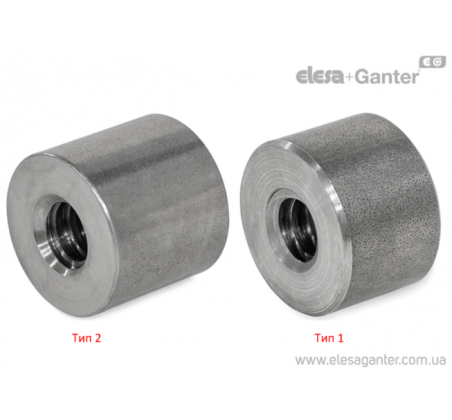

Сталеві трапецеїдальні гайки силової передачі GN 103.3-ST – фото 1
Сталеві трапецеїдальні гайки силової передачі GN 103.3-ST – Креслення 1
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 103.3-ST Ліва/права різьба, одно/багатозахідні, короткого/довгого виконання, сталь
Артікул d1 x P Однозахiднi d1 x Ph Багатозахiднi PT крок Довжина l Артикул 1 Довжина l Артикул 2 Кiлькiсть обертiв рiзьби Ph / PT d2 В наявності Ціна
GN 103.3-10x2-LH-1-ST 10 x 2 - - 15 - - 22 Під замовлення Під замовлення
315 грн
Детальніше
GN 103.3-10x2-LH-2-ST 10 x 2 - - - 20 - 22 Так
374 грн
Детальніше
GN 103.3-10x2-RH-1-ST 10 x 2 - - 15 - - 22 Так
283 грн
Детальніше
GN 103.3-10x2-RH-2-ST 10 x 2 - - - 20 - 22 Так
335 грн
Детальніше
GN 103.3-10x3-LH-1-ST 10 x 3 - - 15 - - 22 Під замовлення Під замовлення
315 грн
Детальніше
GN 103.3-10x3-LH-2-ST 10 x 3 - - - 20 - 22 Під замовлення Під замовлення
374 грн
Детальніше
GN 103.3-10x3-RH-1-ST 10 x 3 - - 15 - - 22 Під замовлення Під замовлення
283 грн
Детальніше
GN 103.3-10x3-RH-2-ST 10 x 3 - - - 20 - 22 Під замовлення Під замовлення
335 грн
Детальніше
GN 103.3-12x3-LH-1-ST 12 x 3 - - 18 - - 26 Під замовлення Під замовлення
371 грн
Детальніше
GN 103.3-12x3-LH-2-ST 12 x 3 - - - 24 - 26 Під замовлення Під замовлення
434 грн
Детальніше
GN 103.3-12x3-RH-1-ST 12 x 3 - - 18 - - 26 Так
334 грн
Детальніше
GN 103.3-12x3-RH-2-ST 12 x 3 - - - 24 - 26 Так
391 грн
Детальніше
GN 103.3-12x6-RH-1-ST - 12 x 6 P3 18 - 2 26 Під замовлення Під замовлення
1152 грн
Детальніше
GN 103.3-12x6-RH-2-ST - 12 x 6 P3 - 24 2 26 Під замовлення Під замовлення
2246 грн
Детальніше
GN 103.3-14x4-LH-1-ST 14 x 4 - - 21 - - 30 Під замовлення Під замовлення
498 грн
Детальніше
GN 103.3-14x4-LH-2-ST 14 x 4 - - - 28 - 30 Під замовлення Під замовлення
590 грн
Детальніше
GN 103.3-14x4-RH-1-ST 14 x 4 - - 21 - - 30 Так
449 грн
Детальніше
GN 103.3-14x4-RH-2-ST 14 x 4 - - - 28 - 30 Під замовлення Під замовлення
528 грн
Детальніше
GN 103.3-16x4-LH-1-ST 16 x 4 - - 24 - - 36 Під замовлення Під замовлення
612 грн
Детальніше
GN 103.3-16x4-LH-2-ST 16 x 4 - - - 32 - 36 Так
725 грн
Детальніше
GN 103.3-16x4-RH-1-ST 16 x 4 - - 24 - - 36 Так
549 грн
Детальніше
GN 103.3-16x4-RH-2-ST 16 x 4 - - - 32 - 36 Під замовлення Під замовлення
649 грн
Детальніше
GN 103.3-16x8-RH-1-ST - 16 x 8 P4 24 - 2 36 Так
1210 грн
Детальніше
GN 103.3-16x8-RH-2-ST - 16 x 8 P4 - 32 2 36 Під замовлення Під замовлення
2546 грн
Детальніше
GN 103.3-18x4-LH-1-ST 18 x 4 - - 27 - - 40 Під замовлення Під замовлення
659 грн
Детальніше
GN 103.3-18x4-LH-2-ST 18 x 4 - - - 36 - 40 Під замовлення Під замовлення
781 грн
Детальніше
GN 103.3-18x4-RH-1-ST 18 x 4 - - 27 - - 40 Так
592 грн
Детальніше
GN 103.3-18x4-RH-2-ST 18 x 4 - - - 36 - 40 Так
699 грн
Детальніше
GN 103.3-20x4-LH-1-ST 20 x 4 - - 30 - - 45 Так
929 грн
Детальніше
GN 103.3-20x4-LH-2-ST 20 x 4 - - - 40 - 45 Так
1068 грн
Детальніше
GN 103.3-20x4-RH-1-ST 20 x 4 - - 30 - - 45 Так
853 грн
Детальніше
GN 103.3-20x4-RH-2-ST 20 x 4 - - - 40 - 45 Під замовлення Під замовлення
975 грн
Детальніше
GN 103.3-20x8-RH-1-ST - 20 x 8 P4 30 - 2 45 Під замовлення Під замовлення
1615 грн
Детальніше
GN 103.3-20x8-RH-2-ST - 20 x 8 P4 - 40 2 45 Під замовлення Під замовлення
3330 грн
Детальніше
GN 103.3-24x10-RH-1-ST - 24 x 10 P5 36 - 2 50 Під замовлення Під замовлення
2033 грн
Детальніше
GN 103.3-24x10-RH-2-ST - 24 x 10 P5 - 48 2 50 Під замовлення Під замовлення
3621 грн
Детальніше
GN 103.3-24x5-LH-1-ST 24 x 5 - - 36 - - 50 Так
1105 грн
Детальніше
GN 103.3-24x5-LH-2-ST 24 x 5 - - - 48 - 50 Під замовлення Під замовлення
1278 грн
Детальніше
GN 103.3-24x5-RH-1-ST 24 x 5 - - 36 - - 50 Так
1008 грн
Детальніше
GN 103.3-24x5-RH-2-ST 24 x 5 - - - 48 - 50 Так
1163 грн
Детальніше
GN 103.3-30x12-RH-1-ST - 30 x 12 P6 45 - 2 60 Під замовлення Під замовлення
2979 грн
Детальніше
GN 103.3-30x12-RH-2-ST - 30 x 12 P6 - 60 2 60 Так
5832 грн
Детальніше
GN 103.3-30x6-LH-1-ST 30 x 6 - - 45 - - 60 Так
1538 грн
Детальніше
GN 103.3-30x6-LH-2-ST 30 x 6 - - - 60 - 60 Під замовлення Під замовлення
1799 грн
Детальніше
GN 103.3-30x6-RH-1-ST 30 x 6 - - 45 - - 60 Так
1395 грн
Детальніше
GN 103.3-30x6-RH-2-ST 30 x 6 - - - 60 - 60 Так
1625 грн
Детальніше
GN 103.3-36x6-LH-1-ST 36 x 6 - - 54 - - 75 Під замовлення Під замовлення
2181 грн
Детальніше
GN 103.3-36x6-LH-2-ST 36 x 6 - - - 72 - 75 Під замовлення Під замовлення
2571 грн
Детальніше
GN 103.3-36x6-RH-1-ST 36 x 6 - - 54 - - 75 Під замовлення Під замовлення
1965 грн
Детальніше
GN 103.3-36x6-RH-2-ST 36 x 6 - - - 72 - 75 Під замовлення Під замовлення
2310 грн
Детальніше
GN 103.3-40x14-RH-1-ST - 40 x 14 P7 60 - 2 80 Під замовлення Під замовлення
4397 грн
Детальніше
GN 103.3-40x14-RH-2-ST - 40 x 14 P7 - 80 2 80 Під замовлення Під замовлення
11362 грн
Детальніше
GN 103.3-40x7-LH-1-ST 40 x 7 - - 60 - - 80 Під замовлення Під замовлення
2827 грн
Детальніше
GN 103.3-40x7-LH-2-ST 40 x 7 - - - 80 - 80 Під замовлення Під замовлення
3344 грн
Детальніше
GN 103.3-40x7-RH-1-ST 40 x 7 - - 60 - - 80 Під замовлення Під замовлення
2537 грн
Детальніше
GN 103.3-40x7-RH-2-ST 40 x 7 - - - 80 - 80 Під замовлення Під замовлення
2999 грн
Детальніше
GN 103.3-50x8-LH-1-ST 50 x 8 - - 75 - - 90 Під замовлення Під замовлення
8690 грн
Детальніше
GN 103.3-50x8-LH-2-ST 50 x 8 - - - 100 - 90 Під замовлення Під замовлення
10381 грн
Детальніше
GN 103.3-50x8-RH-1-ST 50 x 8 - - 75 - - 90 Під замовлення Під замовлення
7752 грн
Детальніше
GN 103.3-50x8-RH-2-ST 50 x 8 - - - 100 - 90 Під замовлення Під замовлення
9254 грн
Детальніше
GN 103.3-8x1,5-LH-1-ST 8 x 1.5 - - 12 - - 18 Під замовлення Під замовлення
814 грн
Детальніше
GN 103.3-8x1,5-LH-2-ST 8 x 1.5 - - - 16 - 18 Під замовлення Під замовлення
971 грн
Детальніше
GN 103.3-8x1,5-RH-1-ST 8 x 1.5 - - 12 - - 18 Так
726 грн
Детальніше
GN 103.3-8x1,5-RH-2-ST 8 x 1.5 - - - 16 - 18 Під замовлення Під замовлення
866 грн
Детальніше
Характеристики
Напрямок ходу
  • RH: правостороннє різьблення
  • LH: лівостороннє різьблення
Ідентифікаційний номер
  • № 1: короткий варіант виконання
  • № 2: довгий варіант виконання
Сталь 1.0718 ST
особливості та сфери застосування
Трапецеїдальні гайки передачі GN 103.3 використовуються в комплекті з трапецеїдальним гвинтами передачі GN 103. Гайки доступні у варіантах виконання різної довжини в залежності від матеріалу та підсумкової міцності. Гайки можуть кріпитися через індивідуально механічно оброблені поверхні, канавки або різьблення на плоских поверхнях або на колі.
Для зведення до мінімуму трапецеїдальні гайки передачі необхідно змастити. Однак, якщо мастила недостатньо, бронзовий сплав (гарматна бронза), як правило, має здатність працювати без мастила. Гайки зі сталі та нержавіючої сталі в основному використовуються для поодиноких випадків регулювання.
