Корозійностійкі трапецеїдальні гайки силової передачі GN 103.3-NI

Друк

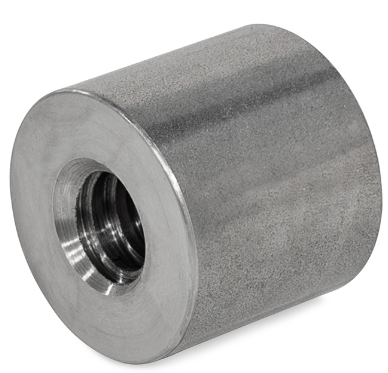

GN 103.3-ST

Сталеві трапецеїдальні гайки силової передачі

Ліва/права різьба, одно/багатозахідні, короткого/довгого виконання, сталь

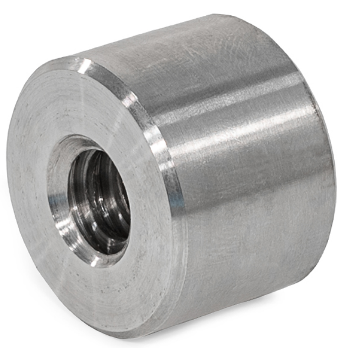

GN 103.3-NI

Корозійностійкі трапецеїдальні гайки силової передачі

Ліва/права різьба, одно/багатозахідні, короткого виконання, нержавіюча сталь

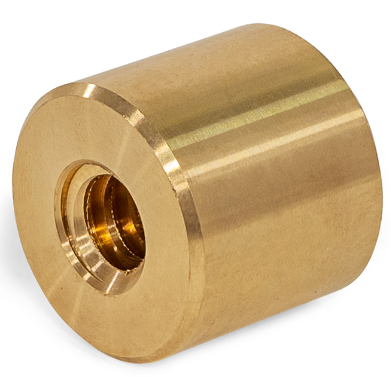

GN 103.3-RG

Трапецеїдальні гайки передачі інтенсивного використання та можливістю роботи без змащення

Ліва/права різьба, одно/багатозахідні, довгий варіант виконання, гарматна бронза

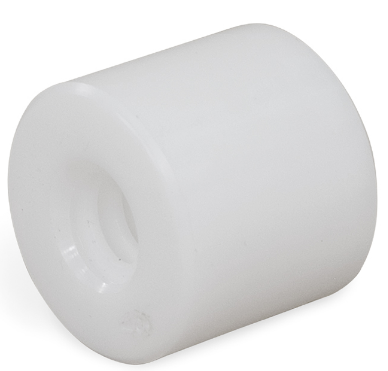

GN 103.3-POM

Трапецеїдальні гайки передачі для ненавантажених гвинтових пар

Ліве/праве різьблення, одно/багатозахідні, довгий варіант виконання, пластик поліацеталь, Т до 90 °C

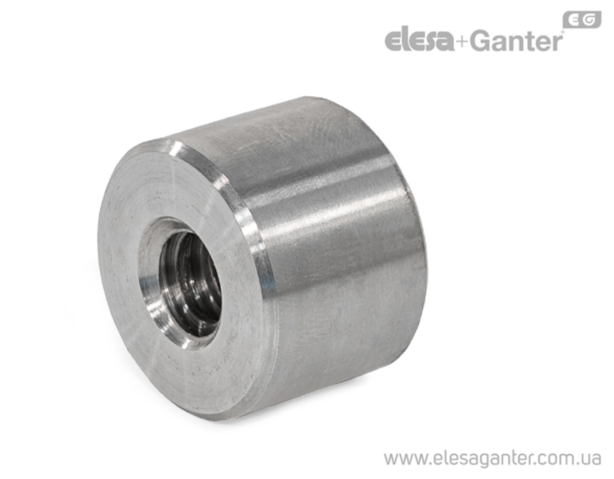

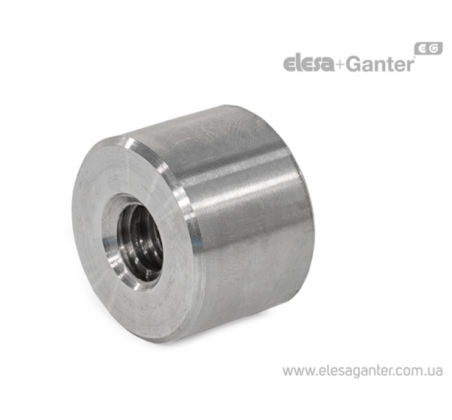

Корозійностійкі трапецеїдальні гайки силової передачі GN 103.3-NI – фото 1

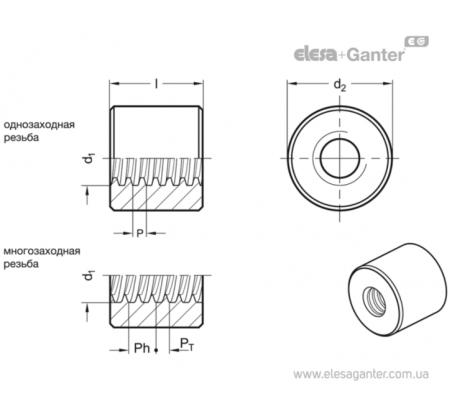

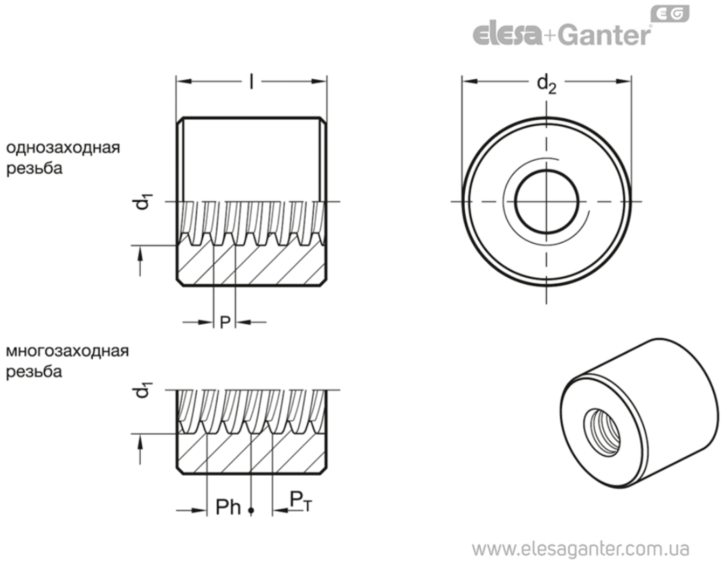

Корозійностійкі трапецеїдальні гайки силової передачі GN 103.3-NI – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 103.3-NI Ліва/права різьба, одно/багатозахідні, короткого виконання, нержавіюча сталь

Артікул
Артікул	d₁ x P Однозахiднi	d₁ x Ph Багатозахiднi	PT крок	Довжина l Артикул ₁	Кiлькiсть обертiв рiзьби Ph / PT	d₂	В наявності	Ціна
GN 103.3-10x2-LH-1-NI	10 x 2	-	-	15	-	22	Під замовлення	1947 грн	Детальніше
GN 103.3-10x2-LH-1-NI Характеристики: d₁ x P Однозахiднi 10 x 2 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₁ 15 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 22 1947 грн Під замовлення До кошику
GN 103.3-10x2-RH-1-NI	10 x 2	-	-	15	-	22	Під замовлення	1733 грн	Детальніше
GN 103.3-10x2-RH-1-NI Характеристики: d₁ x P Однозахiднi 10 x 2 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₁ 15 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 22 1733 грн Під замовлення До кошику
GN 103.3-10x3-LH-1-NI	10 x 3	-	-	15	-	22	Під замовлення	1947 грн	Детальніше
GN 103.3-10x3-LH-1-NI Характеристики: d₁ x P Однозахiднi 10 x 3 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₁ 15 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 22 1947 грн Під замовлення До кошику
GN 103.3-10x3-RH-1-NI	10 x 3	-	-	15	-	22	Так	1733 грн	Детальніше
GN 103.3-10x3-RH-1-NI Характеристики: d₁ x P Однозахiднi 10 x 3 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₁ 15 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 22 1733 грн Так До кошику
GN 103.3-12x3-LH-1-NI	12 x 3	-	-	18	-	26	Так	2269 грн	Детальніше
GN 103.3-12x3-LH-1-NI Характеристики: d₁ x P Однозахiднi 12 x 3 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₁ 18 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 26 2269 грн Так До кошику
GN 103.3-12x3-RH-1-NI	12 x 3	-	-	18	-	26	Так	2022 грн	Детальніше
GN 103.3-12x3-RH-1-NI Характеристики: d₁ x P Однозахiднi 12 x 3 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₁ 18 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 26 2022 грн Так До кошику
GN 103.3-12x6-RH-1-NI	-	12 x 6	P3	18	2	26	Під замовлення	2616 грн	Детальніше
GN 103.3-12x6-RH-1-NI Характеристики: d₁ x P Однозахiднi - d₁ x Ph Багатозахiднi 12 x 6 PT крок P3 Довжина l Артикул ₁ 18 Кiлькiсть обертiв рiзьби Ph / PT 2 d₂ 26 2616 грн Під замовлення До кошику
GN 103.3-14x4-LH-1-NI	14 x 4	-	-	21	-	30	Під замовлення	2646 грн	Детальніше
GN 103.3-14x4-LH-1-NI Характеристики: d₁ x P Однозахiднi 14 x 4 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₁ 21 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 30 2646 грн Під замовлення До кошику
GN 103.3-14x4-RH-1-NI	14 x 4	-	-	21	-	30	Так	2356 грн	Детальніше
GN 103.3-14x4-RH-1-NI Характеристики: d₁ x P Однозахiднi 14 x 4 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₁ 21 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 30 2356 грн Так До кошику
GN 103.3-16x4-LH-1-NI	16 x 4	-	-	24	-	36	Так	2723 грн	Детальніше
GN 103.3-16x4-LH-1-NI Характеристики: d₁ x P Однозахiднi 16 x 4 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₁ 24 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 36 2723 грн Так До кошику
GN 103.3-16x4-RH-1-NI	16 x 4	-	-	24	-	36	Так	2426 грн	Детальніше
GN 103.3-16x4-RH-1-NI Характеристики: d₁ x P Однозахiднi 16 x 4 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₁ 24 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 36 2426 грн Так До кошику
GN 103.3-16x8-RH-1-NI	-	16 x 8	P4	24	2	36	Так	3346 грн	Детальніше
GN 103.3-16x8-RH-1-NI Характеристики: d₁ x P Однозахiднi - d₁ x Ph Багатозахiднi 16 x 8 PT крок P4 Довжина l Артикул ₁ 24 Кiлькiсть обертiв рiзьби Ph / PT 2 d₂ 36 3346 грн Так До кошику
GN 103.3-18x4-LH-1-NI	18 x 4	-	-	27	-	40	Під замовлення	3528 грн	Детальніше
GN 103.3-18x4-LH-1-NI Характеристики: d₁ x P Однозахiднi 18 x 4 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₁ 27 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 40 3528 грн Під замовлення До кошику
GN 103.3-18x4-RH-1-NI	18 x 4	-	-	27	-	40	Під замовлення	3140 грн	Детальніше
GN 103.3-18x4-RH-1-NI Характеристики: d₁ x P Однозахiднi 18 x 4 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₁ 27 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 40 3140 грн Під замовлення До кошику
GN 103.3-20x4-LH-1-NI	20 x 4	-	-	30	-	45	Під замовлення	3831 грн	Детальніше
GN 103.3-20x4-LH-1-NI Характеристики: d₁ x P Однозахiднi 20 x 4 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₁ 30 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 45 3831 грн Під замовлення До кошику
GN 103.3-20x4-RH-1-NI	20 x 4	-	-	30	-	45	Так	3428 грн	Детальніше
GN 103.3-20x4-RH-1-NI Характеристики: d₁ x P Однозахiднi 20 x 4 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₁ 30 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 45 3428 грн Так До кошику
GN 103.3-20x8-RH-1-NI	-	20 x 8	P4	30	2	45	Під замовлення	4413 грн	Детальніше
GN 103.3-20x8-RH-1-NI Характеристики: d₁ x P Однозахiднi - d₁ x Ph Багатозахiднi 20 x 8 PT крок P4 Довжина l Артикул ₁ 30 Кiлькiсть обертiв рiзьби Ph / PT 2 d₂ 45 4413 грн Під замовлення До кошику
GN 103.3-24x10-RH-1-NI	-	24 x 10	P5	36	2	50	Під замовлення	5061 грн	Детальніше
GN 103.3-24x10-RH-1-NI Характеристики: d₁ x P Однозахiднi - d₁ x Ph Багатозахiднi 24 x 10 PT крок P5 Довжина l Артикул ₁ 36 Кiлькiсть обертiв рiзьби Ph / PT 2 d₂ 50 5061 грн Під замовлення До кошику
GN 103.3-24x5-LH-1-NI	24 x 5	-	-	36	-	50	Під замовлення	4613 грн	Детальніше
GN 103.3-24x5-LH-1-NI Характеристики: d₁ x P Однозахiднi 24 x 5 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₁ 36 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 50 4613 грн Під замовлення До кошику
GN 103.3-24x5-RH-1-NI	24 x 5	-	-	36	-	50	Так	4125 грн	Детальніше
GN 103.3-24x5-RH-1-NI Характеристики: d₁ x P Однозахiднi 24 x 5 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₁ 36 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 50 4125 грн Так До кошику
GN 103.3-30x12-RH-1-NI	-	30 x 12	P6	45	2	60	Під замовлення	6390 грн	Детальніше
GN 103.3-30x12-RH-1-NI Характеристики: d₁ x P Однозахiднi - d₁ x Ph Багатозахiднi 30 x 12 PT крок P6 Довжина l Артикул ₁ 45 Кiлькiсть обертiв рiзьби Ph / PT 2 d₂ 60 6390 грн Під замовлення До кошику
GN 103.3-30x6-LH-1-NI	30 x 6	-	-	45	-	60	Так	6286 грн	Детальніше
GN 103.3-30x6-LH-1-NI Характеристики: d₁ x P Однозахiднi 30 x 6 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₁ 45 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 60 6286 грн Так До кошику
GN 103.3-30x6-RH-1-NI	30 x 6	-	-	45	-	60	Так	5614 грн	Детальніше
GN 103.3-30x6-RH-1-NI Характеристики: d₁ x P Однозахiднi 30 x 6 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₁ 45 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 60 5614 грн Так До кошику
GN 103.3-36x6-LH-1-NI	36 x 6	-	-	54	-	75	Під замовлення	10126 грн	Детальніше
GN 103.3-36x6-LH-1-NI Характеристики: d₁ x P Однозахiднi 36 x 6 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₁ 54 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 75 10126 грн Під замовлення До кошику
GN 103.3-36x6-RH-1-NI	36 x 6	-	-	54	-	75	Під замовлення	9024 грн	Детальніше
GN 103.3-36x6-RH-1-NI Характеристики: d₁ x P Однозахiднi 36 x 6 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₁ 54 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 75 9024 грн Під замовлення До кошику
GN 103.3-40x14-RH-1-NI	-	40 x 14	P7	60	2	80	Під замовлення	10477 грн	Детальніше
GN 103.3-40x14-RH-1-NI Характеристики: d₁ x P Однозахiднi - d₁ x Ph Багатозахiднi 40 x 14 PT крок P7 Довжина l Артикул ₁ 60 Кiлькiсть обертiв рiзьби Ph / PT 2 d₂ 80 10477 грн Під замовлення До кошику
GN 103.3-40x7-LH-1-NI	40 x 7	-	-	60	-	80	Під замовлення	10779 грн	Детальніше
GN 103.3-40x7-LH-1-NI Характеристики: d₁ x P Однозахiднi 40 x 7 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₁ 60 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 80 10779 грн Під замовлення До кошику
GN 103.3-40x7-RH-1-NI	40 x 7	-	-	60	-	80	Так	9608 грн	Детальніше
GN 103.3-40x7-RH-1-NI Характеристики: d₁ x P Однозахiднi 40 x 7 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₁ 60 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 80 9608 грн Так До кошику
GN 103.3-50x8-LH-1-NI	50 x 8	-	-	75	-	90	Під замовлення	15226 грн	Детальніше
GN 103.3-50x8-LH-1-NI Характеристики: d₁ x P Однозахiднi 50 x 8 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₁ 75 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 90 15226 грн Під замовлення До кошику
GN 103.3-50x8-RH-1-NI	50 x 8	-	-	75	-	90	Під замовлення	13560 грн	Детальніше
GN 103.3-50x8-RH-1-NI Характеристики: d₁ x P Однозахiднi 50 x 8 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₁ 75 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 90 13560 грн Під замовлення До кошику
GN 103.3-8x1,5-LH-1-NI	8 x 1.5	-	-	12	-	18	Під замовлення	1550 грн	Детальніше
GN 103.3-8x1,5-LH-1-NI Характеристики: d₁ x P Однозахiднi 8 x 1.5 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₁ 12 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 18 1550 грн Під замовлення До кошику
GN 103.3-8x1,5-RH-1-NI	8 x 1.5	-	-	12	-	18	Під замовлення	1379 грн	Детальніше
GN 103.3-8x1,5-RH-1-NI Характеристики: d₁ x P Однозахiднi 8 x 1.5 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₁ 12 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 18 1379 грн Під замовлення До кошику

Характеристики

Напрямок ходу

RH: правостороннє різьблення
LH: лівостороннє різьблення

Ідентифікаційний номер

№ 1: короткий варіант виконання

Нержавіюча сталь AISI 303 NI

особливості та сфери застосування

Трапецеїдальні гайки передачі GN 103.3 використовуються в комплекті з трапецеїдальним гвинтами передачі GN 103. Гайки доступні у варіантах виконання різної довжини в залежності від матеріалу та підсумкової міцності. Гайки можуть кріпитися через індивідуально механічно оброблені поверхні, канавки або різьблення на плоских поверхнях або на колі.

Для зведення до мінімуму трапецеїдальні гайки передачі необхідно змастити. Однак, якщо мастила недостатньо, бронзовий сплав (гарматна бронза), як правило, має здатність працювати без мастила. Гайки зі сталі та нержавіючої сталі в основному використовуються для поодиноких випадків регулювання.
