GN 103.3-POM

Трапецеїдальні гайки передачі для ненавантажених гвинтових пар

Ліве/праве різьблення, одно/багатозахідні, довгий варіант виконання, пластик поліацеталь, Т до 90 °C

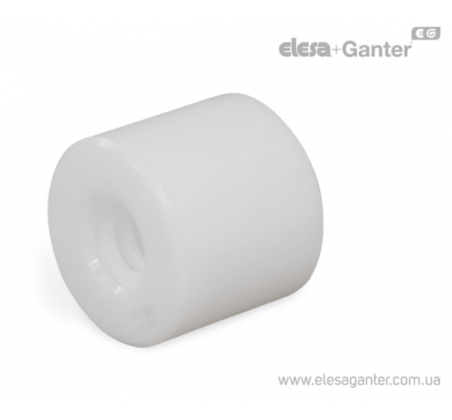

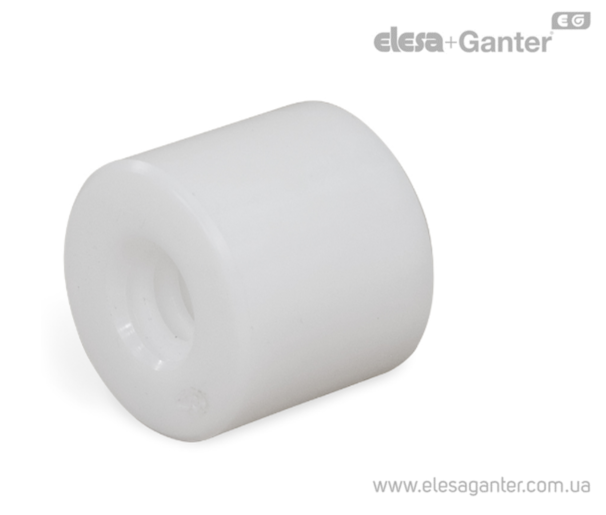

Трапецеїдальні гайки передачі для ненавантажених гвинтових пар GN 103.3-POM – фото 1

Трапецеїдальні гайки передачі для ненавантажених гвинтових пар GN 103.3-POM – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 103.3-POM Ліве/праве різьблення, одно/багатозахідні, довгий варіант виконання, пластик поліацеталь, Т до 90 °C

Артікул
Артікул	d₁ x P Однозахiднi	d₁ x Ph Багатозахiднi	PT крок	Довжина l Артикул ₂	Кiлькiсть обертiв рiзьби Ph / PT	d₂	В наявності	Ціна
GN 103.3-10x2-LH-2-POM	10 x 2	-	-	20	-	22	Під замовлення	1586 грн	Детальніше
GN 103.3-10x2-LH-2-POM Характеристики: d₁ x P Однозахiднi 10 x 2 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 20 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 22 1586 грн Під замовлення До кошику
GN 103.3-10x2-RH-2-POM	10 x 2	-	-	20	-	22	Під замовлення	1414 грн	Детальніше
GN 103.3-10x2-RH-2-POM Характеристики: d₁ x P Однозахiднi 10 x 2 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 20 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 22 1414 грн Під замовлення До кошику
GN 103.3-10x3-LH-2-POM	10 x 3	-	-	20	-	22	Під замовлення	1586 грн	Детальніше
GN 103.3-10x3-LH-2-POM Характеристики: d₁ x P Однозахiднi 10 x 3 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 20 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 22 1586 грн Під замовлення До кошику
GN 103.3-10x3-RH-2-POM	10 x 3	-	-	20	-	22	Так	1414 грн	Детальніше
GN 103.3-10x3-RH-2-POM Характеристики: d₁ x P Однозахiднi 10 x 3 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 20 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 22 1414 грн Так До кошику
GN 103.3-12x3-LH-2-POM	12 x 3	-	-	24	-	26	Під замовлення	1669 грн	Детальніше
GN 103.3-12x3-LH-2-POM Характеристики: d₁ x P Однозахiднi 12 x 3 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 24 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 26 1669 грн Під замовлення До кошику
GN 103.3-12x3-RH-2-POM	12 x 3	-	-	24	-	26	Під замовлення	1488 грн	Детальніше
GN 103.3-12x3-RH-2-POM Характеристики: d₁ x P Однозахiднi 12 x 3 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 24 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 26 1488 грн Під замовлення До кошику
GN 103.3-12x6-RH-2-POM	-	12 x 6	P3	24	2	26	Під замовлення	3275 грн	Детальніше
GN 103.3-12x6-RH-2-POM Характеристики: d₁ x P Однозахiднi - d₁ x Ph Багатозахiднi 12 x 6 PT крок P3 Довжина l Артикул ₂ 24 Кiлькiсть обертiв рiзьби Ph / PT 2 d₂ 26 3275 грн Під замовлення До кошику
GN 103.3-14x4-LH-2-POM	14 x 4	-	-	28	-	30	Під замовлення	1694 грн	Детальніше
GN 103.3-14x4-LH-2-POM Характеристики: d₁ x P Однозахiднi 14 x 4 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 28 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 30 1694 грн Під замовлення До кошику
GN 103.3-14x4-RH-2-POM	14 x 4	-	-	28	-	30	Під замовлення	1513 грн	Детальніше
GN 103.3-14x4-RH-2-POM Характеристики: d₁ x P Однозахiднi 14 x 4 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 28 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 30 1513 грн Під замовлення До кошику
GN 103.3-16x4-LH-2-POM	16 x 4	-	-	32	-	36	Під замовлення	1790 грн	Детальніше
GN 103.3-16x4-LH-2-POM Характеристики: d₁ x P Однозахiднi 16 x 4 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 32 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 36 1790 грн Під замовлення До кошику
GN 103.3-16x4-RH-2-POM	16 x 4	-	-	32	-	36	Так	1598 грн	Детальніше
GN 103.3-16x4-RH-2-POM Характеристики: d₁ x P Однозахiднi 16 x 4 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 32 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 36 1598 грн Так До кошику
GN 103.3-16x8-RH-2-POM	-	16 x 8	P4	32	2	36	Під замовлення	3641 грн	Детальніше
GN 103.3-16x8-RH-2-POM Характеристики: d₁ x P Однозахiднi - d₁ x Ph Багатозахiднi 16 x 8 PT крок P4 Довжина l Артикул ₂ 32 Кiлькiсть обертiв рiзьби Ph / PT 2 d₂ 36 3641 грн Під замовлення До кошику
GN 103.3-18x4-LH-2-POM	18 x 4	-	-	36	-	40	Під замовлення	1824 грн	Детальніше
GN 103.3-18x4-LH-2-POM Характеристики: d₁ x P Однозахiднi 18 x 4 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 36 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 40 1824 грн Під замовлення До кошику
GN 103.3-18x4-RH-2-POM	18 x 4	-	-	36	-	40	Під замовлення	1626 грн	Детальніше
GN 103.3-18x4-RH-2-POM Характеристики: d₁ x P Однозахiднi 18 x 4 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 36 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 40 1626 грн Під замовлення До кошику
GN 103.3-20x4-LH-2-POM	20 x 4	-	-	40	-	45	Під замовлення	2521 грн	Детальніше
GN 103.3-20x4-LH-2-POM Характеристики: d₁ x P Однозахiднi 20 x 4 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 40 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 45 2521 грн Під замовлення До кошику
GN 103.3-20x4-RH-2-POM	20 x 4	-	-	40	-	45	Так	2265 грн	Детальніше
GN 103.3-20x4-RH-2-POM Характеристики: d₁ x P Однозахiднi 20 x 4 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 40 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 45 2265 грн Так До кошику
GN 103.3-20x8-RH-2-POM	-	20 x 8	P4	40	2	45	Під замовлення	4359 грн	Детальніше
GN 103.3-20x8-RH-2-POM Характеристики: d₁ x P Однозахiднi - d₁ x Ph Багатозахiднi 20 x 8 PT крок P4 Довжина l Артикул ₂ 40 Кiлькiсть обертiв рiзьби Ph / PT 2 d₂ 45 4359 грн Під замовлення До кошику
GN 103.3-24x10-RH-2-POM	-	24 x 10	P5	48	2	50	Під замовлення	4664 грн	Детальніше
GN 103.3-24x10-RH-2-POM Характеристики: d₁ x P Однозахiднi - d₁ x Ph Багатозахiднi 24 x 10 PT крок P5 Довжина l Артикул ₂ 48 Кiлькiсть обертiв рiзьби Ph / PT 2 d₂ 50 4664 грн Під замовлення До кошику
GN 103.3-24x5-LH-2-POM	24 x 5	-	-	48	-	50	Під замовлення	2701 грн	Детальніше
GN 103.3-24x5-LH-2-POM Характеристики: d₁ x P Однозахiднi 24 x 5 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 48 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 50 2701 грн Під замовлення До кошику
GN 103.3-24x5-RH-2-POM	24 x 5	-	-	48	-	50	Так	2426 грн	Детальніше
GN 103.3-24x5-RH-2-POM Характеристики: d₁ x P Однозахiднi 24 x 5 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 48 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 50 2426 грн Так До кошику
GN 103.3-30x12-RH-2-POM	-	30 x 12	P6	60	2	60	Під замовлення	4983 грн	Детальніше
GN 103.3-30x12-RH-2-POM Характеристики: d₁ x P Однозахiднi - d₁ x Ph Багатозахiднi 30 x 12 PT крок P6 Довжина l Артикул ₂ 60 Кiлькiсть обертiв рiзьби Ph / PT 2 d₂ 60 4983 грн Під замовлення До кошику
GN 103.3-30x6-LH-2-POM	30 x 6	-	-	60	-	60	Під замовлення	3859 грн	Детальніше
GN 103.3-30x6-LH-2-POM Характеристики: d₁ x P Однозахiднi 30 x 6 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 60 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 60 3859 грн Під замовлення До кошику
GN 103.3-30x6-RH-2-POM	30 x 6	-	-	60	-	60	Так	3456 грн	Детальніше
GN 103.3-30x6-RH-2-POM Характеристики: d₁ x P Однозахiднi 30 x 6 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 60 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 60 3456 грн Так До кошику
GN 103.3-36x6-LH-2-POM	36 x 6	-	-	72	-	75	Під замовлення	5898 грн	Детальніше
GN 103.3-36x6-LH-2-POM Характеристики: d₁ x P Однозахiднi 36 x 6 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 72 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 75 5898 грн Під замовлення До кошику
GN 103.3-36x6-RH-2-POM	36 x 6	-	-	72	-	75	Під замовлення	5266 грн	Детальніше
GN 103.3-36x6-RH-2-POM Характеристики: d₁ x P Однозахiднi 36 x 6 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 72 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 75 5266 грн Під замовлення До кошику
GN 103.3-40x14-RH-2-POM	-	40 x 14	P7	80	2	80	Під замовлення	8770 грн	Детальніше
GN 103.3-40x14-RH-2-POM Характеристики: d₁ x P Однозахiднi - d₁ x Ph Багатозахiднi 40 x 14 PT крок P7 Довжина l Артикул ₂ 80 Кiлькiсть обертiв рiзьби Ph / PT 2 d₂ 80 8770 грн Під замовлення До кошику
GN 103.3-40x7-LH-2-POM	40 x 7	-	-	80	-	80	Під замовлення	6294 грн	Детальніше
GN 103.3-40x7-LH-2-POM Характеристики: d₁ x P Однозахiднi 40 x 7 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 80 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 80 6294 грн Під замовлення До кошику
GN 103.3-40x7-RH-2-POM	40 x 7	-	-	80	-	80	Під замовлення	5619 грн	Детальніше
GN 103.3-40x7-RH-2-POM Характеристики: d₁ x P Однозахiднi 40 x 7 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 80 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 80 5619 грн Під замовлення До кошику
GN 103.3-50x8-LH-2-POM	50 x 8	-	-	100	-	90	Під замовлення	8118 грн	Детальніше
GN 103.3-50x8-LH-2-POM Характеристики: d₁ x P Однозахiднi 50 x 8 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 100 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 90 8118 грн Під замовлення До кошику
GN 103.3-50x8-RH-2-POM	50 x 8	-	-	100	-	90	Під замовлення	7243 грн	Детальніше
GN 103.3-50x8-RH-2-POM Характеристики: d₁ x P Однозахiднi 50 x 8 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 100 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 90 7243 грн Під замовлення До кошику
GN 103.3-8x1,5-LH-2-POM	8 x 1.5	-	-	16	-	18	Під замовлення	1945 грн	Детальніше
GN 103.3-8x1,5-LH-2-POM Характеристики: d₁ x P Однозахiднi 8 x 1.5 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 16 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 18 1945 грн Під замовлення До кошику
GN 103.3-8x1,5-RH-2-POM	8 x 1.5	-	-	16	-	18	Під замовлення	1737 грн	Детальніше
GN 103.3-8x1,5-RH-2-POM Характеристики: d₁ x P Однозахiднi 8 x 1.5 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 16 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 18 1737 грн Під замовлення До кошику

Характеристики

Напрямок ходу

RH: правостороннє різьблення
LH: лівостороннє різьблення

Ідентифікаційний номер

№ 2: довгий варіант виконання

Пластмаса, поліацеталь POM

Білий колір
Термостійкість до 90 °C

особливості та сфери застосування

Трапецеїдальні гайки передачі GN 103.3 використовуються в комплекті з трапецеїдальним гвинтами передачі GN 103. Гайки доступні у варіантах виконання різної довжини в залежності від матеріалу та підсумкової міцності. Гайки можуть кріпитися через індивідуально механічно оброблені поверхні, канавки або різьблення на плоских поверхнях або на колі.

Для зведення до мінімуму трапецеїдальні гайки передачі необхідно змастити. Однак, якщо мастила недостатньо, бронзовий сплав (гарматна бронза), як правило, має здатність працювати без мастила. Гайки зі сталі та нержавіючої сталі в основному використовуються для поодиноких випадків регулювання.
