Трапецеїдальні гайки передачі інтенсивного використання та можливістю роботи без змащення GN 103.3-RG

Друк

GN 103.3-ST

Сталеві трапецеїдальні гайки силової передачі

Ліва/права різьба, одно/багатозахідні, короткого/довгого виконання, сталь

GN 103.3-NI

Корозійностійкі трапецеїдальні гайки силової передачі

Ліва/права різьба, одно/багатозахідні, короткого виконання, нержавіюча сталь

GN 103.3-RG

Трапецеїдальні гайки передачі інтенсивного використання та можливістю роботи без змащення

Ліва/права різьба, одно/багатозахідні, довгий варіант виконання, гарматна бронза

GN 103.3-POM

Трапецеїдальні гайки передачі для ненавантажених гвинтових пар

Ліве/праве різьблення, одно/багатозахідні, довгий варіант виконання, пластик поліацеталь, Т до 90 °C

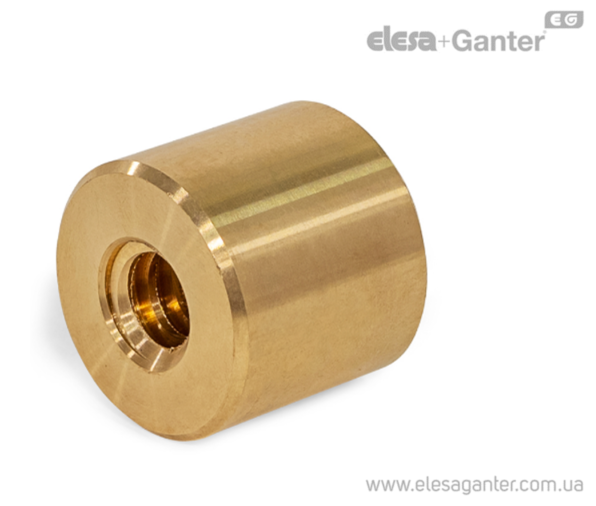

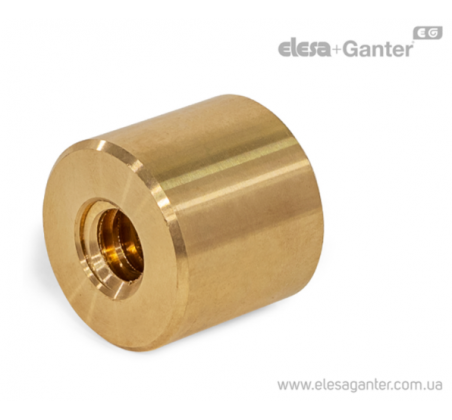

Трапецеїдальні гайки передачі інтенсивного використання та можливістю роботи без змащення GN 103.3-RG – фото 1

Трапецеїдальні гайки передачі інтенсивного використання та можливістю роботи без змащення GN 103.3-RG – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 103.3-RG Ліва/права різьба, одно/багатозахідні, довгий варіант виконання, гарматна бронза

Артікул
Артікул	d₁ x P Однозахiднi	d₁ x Ph Багатозахiднi	PT крок	Довжина l Артикул ₂	Кiлькiсть обертiв рiзьби Ph / PT	d₂	В наявності	Ціна
GN 103.3-10x2-LH-2-RG	10 x 2	-	-	20	-	22	Під замовлення	1166 грн	Детальніше
GN 103.3-10x2-LH-2-RG Характеристики: d₁ x P Однозахiднi 10 x 2 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 20 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 22 1166 грн Під замовлення До кошику
GN 103.3-10x2-RH-2-RG	10 x 2	-	-	20	-	22	Так	1039 грн	Детальніше
GN 103.3-10x2-RH-2-RG Характеристики: d₁ x P Однозахiднi 10 x 2 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 20 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 22 1039 грн Так До кошику
GN 103.3-10x3-LH-2-RG	10 x 3	-	-	20	-	22	Під замовлення	1166 грн	Детальніше
GN 103.3-10x3-LH-2-RG Характеристики: d₁ x P Однозахiднi 10 x 3 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 20 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 22 1166 грн Під замовлення До кошику
GN 103.3-10x3-RH-2-RG	10 x 3	-	-	20	-	22	Так	1039 грн	Детальніше
GN 103.3-10x3-RH-2-RG Характеристики: d₁ x P Однозахiднi 10 x 3 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 20 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 22 1039 грн Так До кошику
GN 103.3-12x3-LH-2-RG	12 x 3	-	-	24	-	26	Під замовлення	1193 грн	Детальніше
GN 103.3-12x3-LH-2-RG Характеристики: d₁ x P Однозахiднi 12 x 3 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 24 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 26 1193 грн Під замовлення До кошику
GN 103.3-12x3-RH-2-RG	12 x 3	-	-	24	-	26	Так	1066 грн	Детальніше
GN 103.3-12x3-RH-2-RG Характеристики: d₁ x P Однозахiднi 12 x 3 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 24 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 26 1066 грн Так До кошику
GN 103.3-12x6-RH-2-RG	-	12 x 6	P3	24	2	26	Під замовлення	3602 грн	Детальніше
GN 103.3-12x6-RH-2-RG Характеристики: d₁ x P Однозахiднi - d₁ x Ph Багатозахiднi 12 x 6 PT крок P3 Довжина l Артикул ₂ 24 Кiлькiсть обертiв рiзьби Ph / PT 2 d₂ 26 3602 грн Під замовлення До кошику
GN 103.3-14x4-LH-2-RG	14 x 4	-	-	28	-	30	Під замовлення	1578 грн	Детальніше
GN 103.3-14x4-LH-2-RG Характеристики: d₁ x P Однозахiднi 14 x 4 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 28 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 30 1578 грн Під замовлення До кошику
GN 103.3-14x4-RH-2-RG	14 x 4	-	-	28	-	30	Так	1407 грн	Детальніше
GN 103.3-14x4-RH-2-RG Характеристики: d₁ x P Однозахiднi 14 x 4 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 28 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 30 1407 грн Так До кошику
GN 103.3-16x4-LH-2-RG	16 x 4	-	-	32	-	36	Так	2277 грн	Детальніше
GN 103.3-16x4-LH-2-RG Характеристики: d₁ x P Однозахiднi 16 x 4 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 32 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 36 2277 грн Так До кошику
GN 103.3-16x4-RH-2-RG	16 x 4	-	-	32	-	36	Так	2029 грн	Детальніше
GN 103.3-16x4-RH-2-RG Характеристики: d₁ x P Однозахiднi 16 x 4 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 32 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 36 2029 грн Так До кошику
GN 103.3-16x8-RH-2-RG	-	16 x 8	P4	32	2	36	Під замовлення	4536 грн	Детальніше
GN 103.3-16x8-RH-2-RG Характеристики: d₁ x P Однозахiднi - d₁ x Ph Багатозахiднi 16 x 8 PT крок P4 Довжина l Артикул ₂ 32 Кiлькiсть обертiв рiзьби Ph / PT 2 d₂ 36 4536 грн Під замовлення До кошику
GN 103.3-18x4-LH-2-RG	18 x 4	-	-	36	-	40	Під замовлення	2901 грн	Детальніше
GN 103.3-18x4-LH-2-RG Характеристики: d₁ x P Однозахiднi 18 x 4 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 36 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 40 2901 грн Під замовлення До кошику
GN 103.3-18x4-RH-2-RG	18 x 4	-	-	36	-	40	Під замовлення	2583 грн	Детальніше
GN 103.3-18x4-RH-2-RG Характеристики: d₁ x P Однозахiднi 18 x 4 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 36 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 40 2583 грн Під замовлення До кошику
GN 103.3-20x4-LH-2-RG	20 x 4	-	-	40	-	45	Під замовлення	4004 грн	Детальніше
GN 103.3-20x4-LH-2-RG Характеристики: d₁ x P Однозахiднi 20 x 4 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 40 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 45 4004 грн Під замовлення До кошику
GN 103.3-20x4-RH-2-RG	20 x 4	-	-	40	-	45	Так	3584 грн	Детальніше
GN 103.3-20x4-RH-2-RG Характеристики: d₁ x P Однозахiднi 20 x 4 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 40 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 45 3584 грн Так До кошику
GN 103.3-20x8-RH-2-RG	-	20 x 8	P4	40	2	45	Під замовлення	6011 грн	Детальніше
GN 103.3-20x8-RH-2-RG Характеристики: d₁ x P Однозахiднi - d₁ x Ph Багатозахiднi 20 x 8 PT крок P4 Довжина l Артикул ₂ 40 Кiлькiсть обертiв рiзьби Ph / PT 2 d₂ 45 6011 грн Під замовлення До кошику
GN 103.3-24x10-RH-2-RG	-	24 x 10	P5	48	2	50	Під замовлення	8176 грн	Детальніше
GN 103.3-24x10-RH-2-RG Характеристики: d₁ x P Однозахiднi - d₁ x Ph Багатозахiднi 24 x 10 PT крок P5 Довжина l Артикул ₂ 48 Кiлькiсть обертiв рiзьби Ph / PT 2 d₂ 50 8176 грн Під замовлення До кошику
GN 103.3-24x5-LH-2-RG	24 x 5	-	-	48	-	50	Під замовлення	5381 грн	Детальніше
GN 103.3-24x5-LH-2-RG Характеристики: d₁ x P Однозахiднi 24 x 5 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 48 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 50 5381 грн Під замовлення До кошику
GN 103.3-24x5-RH-2-RG	24 x 5	-	-	48	-	50	Так	4808 грн	Детальніше
GN 103.3-24x5-RH-2-RG Характеристики: d₁ x P Однозахiднi 24 x 5 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 48 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 50 4808 грн Так До кошику
GN 103.3-30x12-RH-2-RG	-	30 x 12	P6	60	2	60	Так	11022 грн	Детальніше
GN 103.3-30x12-RH-2-RG Характеристики: d₁ x P Однозахiднi - d₁ x Ph Багатозахiднi 30 x 12 PT крок P6 Довжина l Артикул ₂ 60 Кiлькiсть обертiв рiзьби Ph / PT 2 d₂ 60 11022 грн Так До кошику
GN 103.3-30x6-LH-2-RG	30 x 6	-	-	60	-	60	Під замовлення	8887 грн	Детальніше
GN 103.3-30x6-LH-2-RG Характеристики: d₁ x P Однозахiднi 30 x 6 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 60 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 60 8887 грн Під замовлення До кошику
GN 103.3-30x6-RH-2-RG	30 x 6	-	-	60	-	60	Так	7925 грн	Детальніше
GN 103.3-30x6-RH-2-RG Характеристики: d₁ x P Однозахiднi 30 x 6 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 60 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 60 7925 грн Так До кошику
GN 103.3-36x6-LH-2-RG	36 x 6	-	-	72	-	75	Під замовлення	15783 грн	Детальніше
GN 103.3-36x6-LH-2-RG Характеристики: d₁ x P Однозахiднi 36 x 6 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 72 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 75 15783 грн Під замовлення До кошику
GN 103.3-36x6-RH-2-RG	36 x 6	-	-	72	-	75	Під замовлення	14054 грн	Детальніше
GN 103.3-36x6-RH-2-RG Характеристики: d₁ x P Однозахiднi 36 x 6 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 72 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 75 14054 грн Під замовлення До кошику
GN 103.3-40x14-RH-2-RG	-	40 x 14	P7	80	2	80	Під замовлення	28979 грн	Детальніше
GN 103.3-40x14-RH-2-RG Характеристики: d₁ x P Однозахiднi - d₁ x Ph Багатозахiднi 40 x 14 PT крок P7 Довжина l Артикул ₂ 80 Кiлькiсть обертiв рiзьби Ph / PT 2 d₂ 80 28979 грн Під замовлення До кошику
GN 103.3-40x7-LH-2-RG	40 x 7	-	-	80	-	80	Під замовлення	26048 грн	Детальніше
GN 103.3-40x7-LH-2-RG Характеристики: d₁ x P Однозахiднi 40 x 7 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 80 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 80 26048 грн Під замовлення До кошику
GN 103.3-40x7-RH-2-RG	40 x 7	-	-	80	-	80	Так	23181 грн	Детальніше
GN 103.3-40x7-RH-2-RG Характеристики: d₁ x P Однозахiднi 40 x 7 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 80 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 80 23181 грн Так До кошику
GN 103.3-50x8-LH-2-RG	50 x 8	-	-	100	-	90	Під замовлення	31773 грн	Детальніше
GN 103.3-50x8-LH-2-RG Характеристики: d₁ x P Однозахiднi 50 x 8 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 100 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 90 31773 грн Під замовлення До кошику
GN 103.3-50x8-RH-2-RG	50 x 8	-	-	100	-	90	Під замовлення	28267 грн	Детальніше
GN 103.3-50x8-RH-2-RG Характеристики: d₁ x P Однозахiднi 50 x 8 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 100 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 90 28267 грн Під замовлення До кошику
GN 103.3-8x1,5-LH-2-RG	8 x 1.5	-	-	16	-	18	Під замовлення	1123 грн	Детальніше
GN 103.3-8x1,5-LH-2-RG Характеристики: d₁ x P Однозахiднi 8 x 1.5 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 16 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 18 1123 грн Під замовлення До кошику
GN 103.3-8x1,5-RH-2-RG	8 x 1.5	-	-	16	-	18	Так	1000 грн	Детальніше
GN 103.3-8x1,5-RH-2-RG Характеристики: d₁ x P Однозахiднi 8 x 1.5 d₁ x Ph Багатозахiднi - PT крок - Довжина l Артикул ₂ 16 Кiлькiсть обертiв рiзьби Ph / PT - d₂ 18 1000 грн Так До кошику

Характеристики

Напрямок ходу

RH: правостороннє різьблення
LH: лівостороннє різьблення

Ідентифікаційний номер

№ 2: довгий варіант виконання

Гарматна бронза (Rg7) RG

особливості та сфери застосування

Трапецеїдальні гайки передачі GN 103.3 використовуються в комплекті з трапецеїдальним гвинтами передачі GN 103. Гайки доступні у варіантах виконання різної довжини в залежності від матеріалу та підсумкової міцності. Гайки можуть кріпитися через індивідуально механічно оброблені поверхні, канавки або різьблення на плоских поверхнях або на колі.

Для зведення до мінімуму трапецеїдальні гайки передачі необхідно змастити. Однак, якщо мастила недостатньо, бронзовий сплав (гарматна бронза), як правило, має здатність працювати без мастила. Гайки зі сталі та нержавіючої сталі в основному використовуються для поодиноких випадків регулювання.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 103.3.pdf

Залиште відгук про товар!

Напрямок ходу

RH: правостороннє різьблення
LH: лівостороннє різьблення

Ідентифікаційний номер

№ 2: довгий варіант виконання
