Корозійностійкі трапецеїдальні накатані правосторонні/лівосторонні гвинти передачі однозахідні/багатозахідні GN 103-NI

Друк

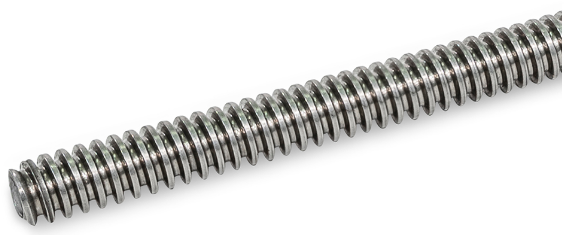

GN 103-ST

Стальні трапецеїадальні накатані правосторонні/лівосторонні гвинти передачі однозахідні/багатозахідні

В'язка сталь

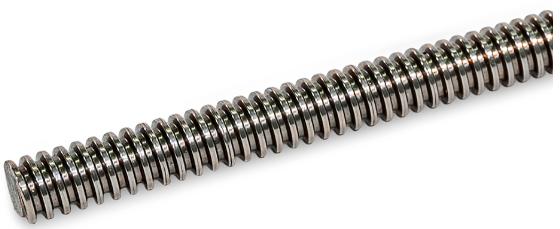

GN 103-NI

Корозійностійкі трапецеїдальні накатані правосторонні/лівосторонні гвинти передачі однозахідні/багатозахідні

Нержавіюча сталь

Корозійностійкі трапецеїдальні накатані правосторонні/лівосторонні гвинти передачі однозахідні/багатозахідні GN 103-NI – фото 1

Корозійностійкі трапецеїдальні накатані правосторонні/лівосторонні гвинти передачі однозахідні/багатозахідні GN 103-NI – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 103-NI Нержавіюча сталь

Артікул

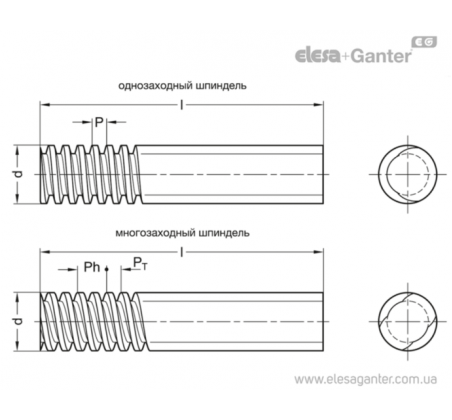

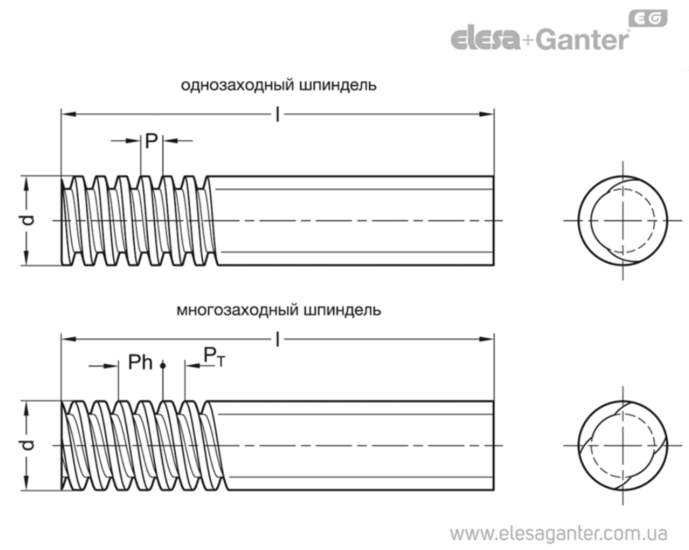

Артікул	d x P Однозахiднi	d x Ph Багатозахiднi	PT крок	Кiлькiсть обертiв рiзьби Ph / PT	Довжина l	В наявності	Ціна
GN 103-10x2-1000-LH-NI	10 x 2	-	-	-	1000	Під замовлення	2162 грн	Детальніше
GN 103-10x2-1000-LH-NI Характеристики: d x P Однозахiднi 10 x 2 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 1000 2162 грн Під замовлення До кошику
GN 103-10x2-1000-RH-NI	10 x 2	-	-	-	1000	Так	1947 грн	Детальніше
GN 103-10x2-1000-RH-NI Характеристики: d x P Однозахiднi 10 x 2 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 1000 1947 грн Так До кошику
GN 103-10x2-500-LH-NI	10 x 2	-	-	-	500	Під замовлення	1270 грн	Детальніше
GN 103-10x2-500-LH-NI Характеристики: d x P Однозахiднi 10 x 2 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 500 1270 грн Під замовлення До кошику
GN 103-10x2-500-RH-NI	10 x 2	-	-	-	500	Так	1156 грн	Детальніше
GN 103-10x2-500-RH-NI Характеристики: d x P Однозахiднi 10 x 2 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 500 1156 грн Так До кошику
GN 103-10x3-1000-LH-NI	10 x 3	-	-	-	1000	Під замовлення	2204 грн	Детальніше
GN 103-10x3-1000-LH-NI Характеристики: d x P Однозахiднi 10 x 3 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 1000 2204 грн Під замовлення До кошику
GN 103-10x3-1000-RH-NI	10 x 3	-	-	-	1000	Так	1985 грн	Детальніше
GN 103-10x3-1000-RH-NI Характеристики: d x P Однозахiднi 10 x 3 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 1000 1985 грн Так До кошику
GN 103-10x3-500-LH-NI	10 x 3	-	-	-	500	Під замовлення	1293 грн	Детальніше
GN 103-10x3-500-LH-NI Характеристики: d x P Однозахiднi 10 x 3 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 500 1293 грн Під замовлення До кошику
GN 103-10x3-500-RH-NI	10 x 3	-	-	-	500	Так	1176 грн	Детальніше
GN 103-10x3-500-RH-NI Характеристики: d x P Однозахiднi 10 x 3 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 500 1176 грн Так До кошику
GN 103-12x3-1000-LH-NI	12 x 3	-	-	-	1000	Так	2645 грн	Детальніше
GN 103-12x3-1000-LH-NI Характеристики: d x P Однозахiднi 12 x 3 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 1000 2645 грн Так До кошику
GN 103-12x3-1000-RH-NI	12 x 3	-	-	-	1000	Так	2377 грн	Детальніше
GN 103-12x3-1000-RH-NI Характеристики: d x P Однозахiднi 12 x 3 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 1000 2377 грн Так До кошику
GN 103-12x3-500-LH-NI	12 x 3	-	-	-	500	Під замовлення	1514 грн	Детальніше
GN 103-12x3-500-LH-NI Характеристики: d x P Однозахiднi 12 x 3 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 500 1514 грн Під замовлення До кошику
GN 103-12x3-500-RH-NI	12 x 3	-	-	-	500	Так	1371 грн	Детальніше
GN 103-12x3-500-RH-NI Характеристики: d x P Однозахiднi 12 x 3 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 500 1371 грн Так До кошику
GN 103-12x6-1000-RH-NI	-	12 x 6	P3	2	1000	Під замовлення	2793 грн	Детальніше
GN 103-12x6-1000-RH-NI Характеристики: d x P Однозахiднi - d x Ph Багатозахiднi 12 x 6 PT крок P3 Кiлькiсть обертiв рiзьби Ph / PT 2 Довжина l 1000 2793 грн Під замовлення До кошику
GN 103-14x4-1000-LH-NI	14 x 4	-	-	-	1000	Під замовлення	3357 грн	Детальніше
GN 103-14x4-1000-LH-NI Характеристики: d x P Однозахiднi 14 x 4 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 1000 3357 грн Під замовлення До кошику
GN 103-14x4-1000-RH-NI	14 x 4	-	-	-	1000	Так	3010 грн	Детальніше
GN 103-14x4-1000-RH-NI Характеристики: d x P Однозахiднi 14 x 4 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 1000 3010 грн Так До кошику
GN 103-14x4-500-LH-NI	14 x 4	-	-	-	500	Під замовлення	1871 грн	Детальніше
GN 103-14x4-500-LH-NI Характеристики: d x P Однозахiднi 14 x 4 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 500 1871 грн Під замовлення До кошику
GN 103-14x4-500-RH-NI	14 x 4	-	-	-	500	Під замовлення	1687 грн	Детальніше
GN 103-14x4-500-RH-NI Характеристики: d x P Однозахiднi 14 x 4 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 500 1687 грн Під замовлення До кошику
GN 103-16x4-1000-LH-NI	16 x 4	-	-	-	1000	Під замовлення	4057 грн	Детальніше
GN 103-16x4-1000-LH-NI Характеристики: d x P Однозахiднi 16 x 4 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 1000 4057 грн Під замовлення До кошику
GN 103-16x4-1000-RH-NI	16 x 4	-	-	-	1000	Так	3616 грн	Детальніше
GN 103-16x4-1000-RH-NI Характеристики: d x P Однозахiднi 16 x 4 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 1000 3616 грн Так До кошику
GN 103-16x4-500-LH-NI	16 x 4	-	-	-	500	Так	2210 грн	Детальніше
GN 103-16x4-500-LH-NI Характеристики: d x P Однозахiднi 16 x 4 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 500 2210 грн Так До кошику
GN 103-16x4-500-RH-NI	16 x 4	-	-	-	500	Так	1991 грн	Детальніше
GN 103-16x4-500-RH-NI Характеристики: d x P Однозахiднi 16 x 4 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 500 1991 грн Так До кошику
GN 103-16x8-1000-RH-NI	-	16 x 8	P4	2	1000	Так	4293 грн	Детальніше
GN 103-16x8-1000-RH-NI Характеристики: d x P Однозахiднi - d x Ph Багатозахiднi 16 x 8 PT крок P4 Кiлькiсть обертiв рiзьби Ph / PT 2 Довжина l 1000 4293 грн Так До кошику
GN 103-18x4-1000-LH-NI	18 x 4	-	-	-	1000	Так	5114 грн	Детальніше
GN 103-18x4-1000-LH-NI Характеристики: d x P Однозахiднi 18 x 4 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 1000 5114 грн Так До кошику
GN 103-18x4-1000-RH-NI	18 x 4	-	-	-	1000	Так	4572 грн	Детальніше
GN 103-18x4-1000-RH-NI Характеристики: d x P Однозахiднi 18 x 4 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 1000 4572 грн Так До кошику
GN 103-20x4-1000-LH-NI	20 x 4	-	-	-	1000	Під замовлення	6138 грн	Детальніше
GN 103-20x4-1000-LH-NI Характеристики: d x P Однозахiднi 20 x 4 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 1000 6138 грн Під замовлення До кошику
GN 103-20x4-1000-RH-NI	20 x 4	-	-	-	1000	Так	5484 грн	Детальніше
GN 103-20x4-1000-RH-NI Характеристики: d x P Однозахiднi 20 x 4 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 1000 5484 грн Так До кошику
GN 103-20x8-1000-RH-NI	-	20 x 8	P4	2	1000	Під замовлення	6530 грн	Детальніше
GN 103-20x8-1000-RH-NI Характеристики: d x P Однозахiднi - d x Ph Багатозахiднi 20 x 8 PT крок P4 Кiлькiсть обертiв рiзьби Ph / PT 2 Довжина l 1000 6530 грн Під замовлення До кошику
GN 103-24x10-1000-RH-NI	-	24 x 10	P5	2	1000	Під замовлення	9657 грн	Детальніше
GN 103-24x10-1000-RH-NI Характеристики: d x P Однозахiднi - d x Ph Багатозахiднi 24 x 10 PT крок P5 Кiлькiсть обертiв рiзьби Ph / PT 2 Довжина l 1000 9657 грн Під замовлення До кошику
GN 103-24x5-1000-LH-NI	24 x 5	-	-	-	1000	Так	8583 грн	Детальніше
GN 103-24x5-1000-LH-NI Характеристики: d x P Однозахiднi 24 x 5 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 1000 8583 грн Так До кошику
GN 103-24x5-1000-RH-NI	24 x 5	-	-	-	1000	Так	7655 грн	Детальніше
GN 103-24x5-1000-RH-NI Характеристики: d x P Однозахiднi 24 x 5 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 1000 7655 грн Так До кошику
GN 103-30x12-1000-RH-NI	-	30 x 12	P6	2	1000	Під замовлення	13868 грн	Детальніше
GN 103-30x12-1000-RH-NI Характеристики: d x P Однозахiднi - d x Ph Багатозахiднi 30 x 12 PT крок P6 Кiлькiсть обертiв рiзьби Ph / PT 2 Довжина l 1000 13868 грн Під замовлення До кошику
GN 103-30x6-1000-LH-NI	30 x 6	-	-	-	1000	Під замовлення	13158 грн	Детальніше
GN 103-30x6-1000-LH-NI Характеристики: d x P Однозахiднi 30 x 6 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 1000 13158 грн Під замовлення До кошику
GN 103-30x6-1000-RH-NI	30 x 6	-	-	-	1000	Так	11729 грн	Детальніше
GN 103-30x6-1000-RH-NI Характеристики: d x P Однозахiднi 30 x 6 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 1000 11729 грн Так До кошику
GN 103-36x6-1000-LH-NI	36 x 6	-	-	-	1000	Під замовлення	19248 грн	Детальніше
GN 103-36x6-1000-LH-NI Характеристики: d x P Однозахiднi 36 x 6 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 1000 19248 грн Під замовлення До кошику
GN 103-36x6-1000-RH-NI	36 x 6	-	-	-	1000	Так	17143 грн	Детальніше
GN 103-36x6-1000-RH-NI Характеристики: d x P Однозахiднi 36 x 6 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 1000 17143 грн Так До кошику
GN 103-40x14-1000-RH-NI	-	40 x 14	P7	2	1000	Під замовлення	24617 грн	Детальніше
GN 103-40x14-1000-RH-NI Характеристики: d x P Однозахiднi - d x Ph Багатозахiднi 40 x 14 PT крок P7 Кiлькiсть обертiв рiзьби Ph / PT 2 Довжина l 1000 24617 грн Під замовлення До кошику
GN 103-40x7-1000-LH-NI	40 x 7	-	-	-	1000	Під замовлення	23099 грн	Детальніше
GN 103-40x7-1000-LH-NI Характеристики: d x P Однозахiднi 40 x 7 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 1000 23099 грн Під замовлення До кошику
GN 103-40x7-1000-RH-NI	40 x 7	-	-	-	1000	Так	20563 грн	Детальніше
GN 103-40x7-1000-RH-NI Характеристики: d x P Однозахiднi 40 x 7 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 1000 20563 грн Так До кошику
GN 103-50x8-1000-LH-NI	50 x 8	-	-	-	1000	Під замовлення	39252 грн	Детальніше
GN 103-50x8-1000-LH-NI Характеристики: d x P Однозахiднi 50 x 8 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 1000 39252 грн Під замовлення До кошику
GN 103-50x8-1000-RH-NI	50 x 8	-	-	-	1000	Під замовлення	34923 грн	Детальніше
GN 103-50x8-1000-RH-NI Характеристики: d x P Однозахiднi 50 x 8 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 1000 34923 грн Під замовлення До кошику
GN 103-8x1,5-1000-LH-NI	8 x 1.5	-	-	-	1000	Під замовлення	1991 грн	Детальніше
GN 103-8x1,5-1000-LH-NI Характеристики: d x P Однозахiднi 8 x 1.5 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 1000 1991 грн Під замовлення До кошику
GN 103-8x1,5-1000-RH-NI	8 x 1.5	-	-	-	1000	Під замовлення	1796 грн	Детальніше
GN 103-8x1,5-1000-RH-NI Характеристики: d x P Однозахiднi 8 x 1.5 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 1000 1796 грн Під замовлення До кошику
GN 103-8x1,5-500-LH-NI	8 x 1.5	-	-	-	500	Під замовлення	1186 грн	Детальніше
GN 103-8x1,5-500-LH-NI Характеристики: d x P Однозахiднi 8 x 1.5 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 500 1186 грн Під замовлення До кошику
GN 103-8x1,5-500-RH-NI	8 x 1.5	-	-	-	500	Під замовлення	1079 грн	Детальніше
GN 103-8x1,5-500-RH-NI Характеристики: d x P Однозахiднi 8 x 1.5 d x Ph Багатозахiднi - PT крок - Кiлькiсть обертiв рiзьби Ph / PT - Довжина l 500 1079 грн Під замовлення До кошику

Характеристики

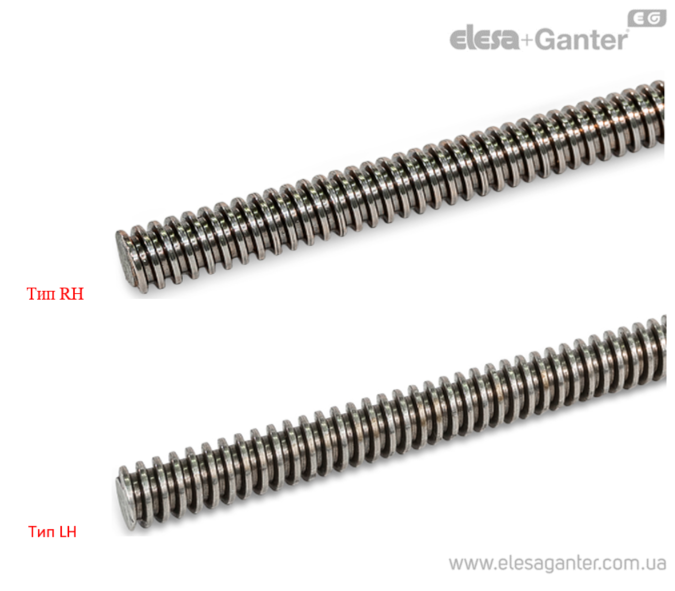

Напрямок ходу

RH: правостороннє різьблення
LH: лівостороннє різьблення

Нержавіюча сталь AISI 304 NI

особливості та сфери застосування

У комплекті з трапецеїдальними гайками передачі трапецеїдальні гвинти передачі GN 103 перетворюють обертальні рухи в прямолінійні рухи. Вони використовуються для переміщення деталей та передачі сил, наприклад, у машинобудуванні та реакторобудуванні.

Шпинделі з різьбовим кінцем виготовлені з використанням процесу накатки, що забезпечує високий рівень міцності різьблення. Залежно від області застосування в процесі регулювання гайка, або шпиндель з різьбовим кінцем переміщається в осьовому напрямку.

Розміри різьблення трапецеїдальних гвинтів передачі відповідають DIN 103. Приводи з трапецеїдальним різьбленням можна зібрати в комплекті зі шпиндельними гайками з таким же розміром різьблення, кількістю різьбових заходів і напрямком ходу. Торці трапецеїдальних гвинтів передачі можуть бути механічно оброблені в індивідуальному порядку для відповідності підшипнику або приводу.

Аксесуари

Трапецеїдальні гайки передачі GN 103.1 (гарматна бронза, з фланцем)
Гайки гвинтової передачі NSF (пластмаса, з фланцем)
Трапецеїдальні гайки передачі GN 103.2 (з шестигранником)
Трапецеїдальні гайки передачі GN 103.3 (циліндричні)

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 103.pdf

Залиште відгук про товар!

Напрямок ходу

RH: правостороннє різьблення
LH: лівостороннє різьблення

Аксесуари на окреме замовлення:

Трапецеїдальні гайки передачі GN 103.1 (гарматна бронза, з фланцем)
Гайки гвинтової передачі NSF (пластмаса, з фланцем)
Трапецеїдальні гайки передачі GN 103.2 (з шестигранником)
Трапецеїдальні гайки передачі GN 103.3 (циліндричні)
