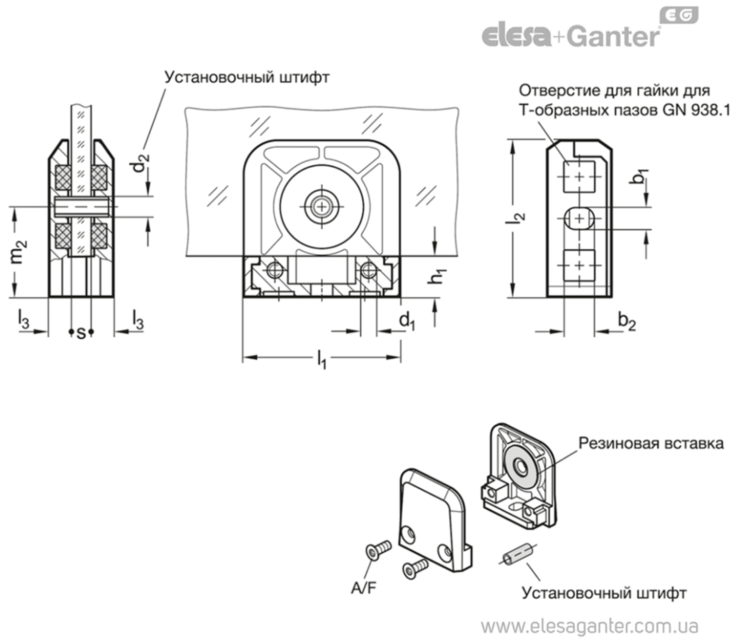

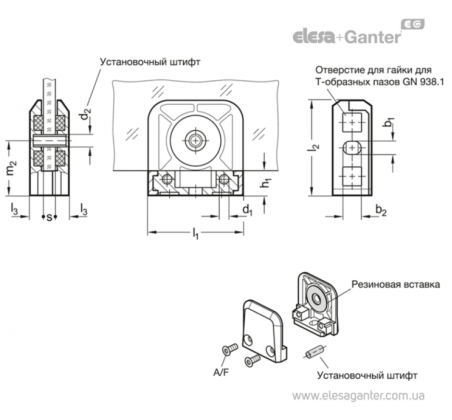

Монтажні опорні затискні кріплення панелей із фіксуючим штифтом GN 939-FB
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 939-FB Цинк, порошкове покриття, гумова кріпильна вставка, гвинти нержавіюча сталь
| Артікул | A/F Torx | d1 Натискний гвинт | b1 | b2 | d2 | l1 | l2 | s | l3 | m2 | h1 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 939-ZD-60-10-FB-SR | T30 | M 6 | 8.5 | 11.4 | 8.4 | 60 | 60 | 10 | 8.3 | 34.5 | 15.5 |
Під замовлення
|
1114
|
|||
| GN 939-ZD-60-10-FB-SW | T30 | M 6 | 8.5 | 11.4 | 8.4 | 60 | 60 | 10 | 8.3 | 34.5 | 15.5 |
Під замовлення
|
1114
|
|||
| GN 939-ZD-60-12-FB-SR | T30 | M 6 | 8.5 | 11.4 | 8.4 | 60 | 60 | 12 | 8.3 | 34.5 | 15.5 |
Під замовлення
|
1127
|
|||
| GN 939-ZD-60-12-FB-SW | T30 | M 6 | 8.5 | 11.4 | 8.4 | 60 | 60 | 12 | 8.3 | 34.5 | 15.5 |
Під замовлення
|
1127
|
|||
| GN 939-ZD-60-5-FB-SR | T30 | M 6 | 8.5 | 11.4 | 8.4 | 60 | 60 | 5 | 8.3 | 34.5 | 15.5 |
Під замовлення
|
1088
|
|||
| GN 939-ZD-60-5-FB-SW | T30 | M 6 | 8.5 | 11.4 | 8.4 | 60 | 60 | 5 | 8.3 | 34.5 | 15.5 |
Під замовлення
|
1088
|
|||
| GN 939-ZD-60-6-FB-SR | T30 | M 6 | 8.5 | 11.4 | 8.4 | 60 | 60 | 6 | 8.3 | 34.5 | 15.5 |
Під замовлення
|
1090
|
|||
| GN 939-ZD-60-6-FB-SW | T30 | M 6 | 8.5 | 11.4 | 8.4 | 60 | 60 | 6 | 8.3 | 34.5 | 15.5 |
Під замовлення
|
1090
|
|||
| GN 939-ZD-60-8-FB-SR | T30 | M 6 | 8.5 | 11.4 | 8.4 | 60 | 60 | 8 | 8.3 | 34.5 | 15.5 |
Під замовлення
|
1104
|
|||
| GN 939-ZD-60-8-FB-SW | T30 | M 6 | 8.5 | 11.4 | 8.4 | 60 | 60 | 8 | 8.3 | 34.5 | 15.5 |
Під замовлення
|
1104
|
Характеристики
Типи
Тип FB: поверхневий затискач з кріпильним штифтом
Цинк, лиття під тиском ZD
З пластиковим покриттям
Чорний колір, RAL 9005, текстуроване оздоблення SW
Сріблястий колір, RAL 9006, текстуроване оздоблення SR
Натискні гвинти
Гумові вставки
Бутадієнакрилонітрильний каучук (NBR)
Кріпильні штифти (тип EB та FB)
Нержавіюча сталь AISI 304
Поліамід із пластиковим покриттям
За запитом - інші кольори
особливості та сфери застосування
Затискачі GN 939 використовуються для кріплення панелей зі скла, пластику чи інших матеріалів. В наявності як кутові, так і поверхневі затискачі в залежності від ситуації, пов'язаної з монтажем.
Панелі кріпляться затискачами між гумовими вставками. Крім того, як типове компонування можна вибрати фіксацію положення за допомогою кріпильного штифта або стопорної пластини.
Якщо затискачі використовуються з профільними системами з пазами на 8 або 10 мм, гайки для Т-подібних пазів GN 938.1 доступні як допоміжні пристрої для монтажу. Вони забезпечують просте вирівнювання, фіксують затискачі і не дають їм обертатися, а також протидіють можливим напруженням.
Приклади застосування
Інструкції з монтажу
