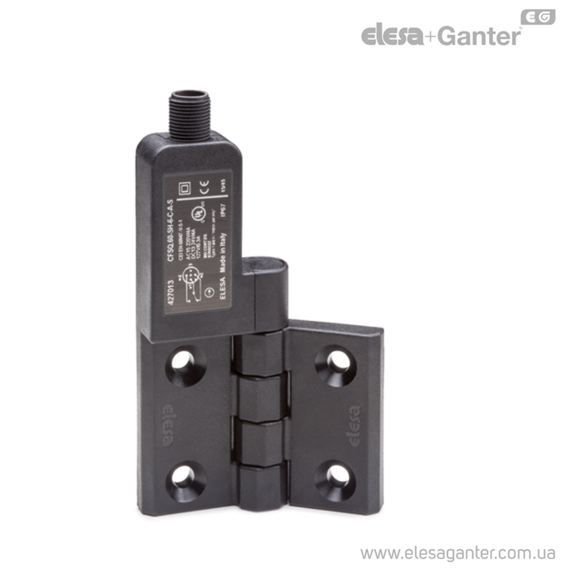

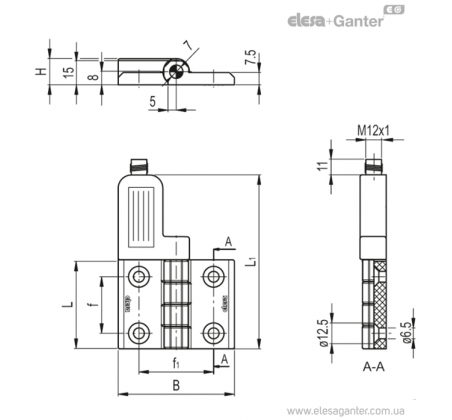

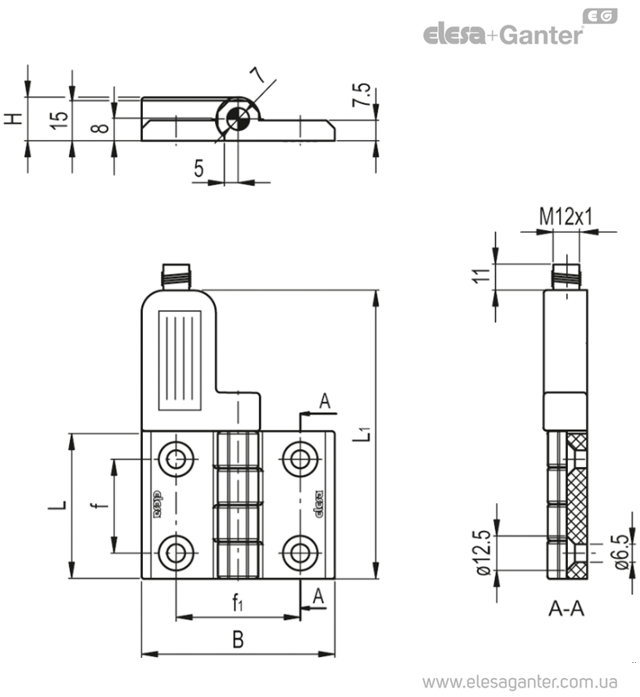

Герметичні петлі з вбудованим вимикачем, розташованим ліворуч, для екстремальних умов роботи під водою або струменями під тиском, пожежобезпечні IP69К CFSQ-C-A-S-IP69K



Кут повороту (приблизне значення)

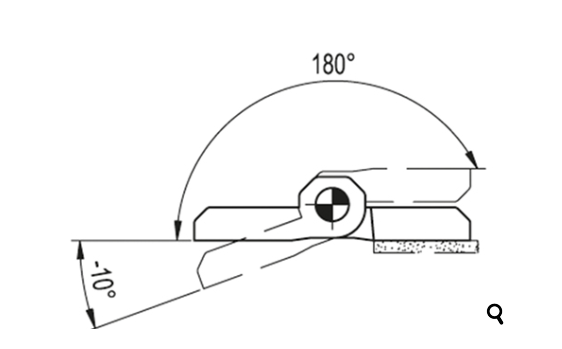

Макс. 190 ° (від -10 ° до + 180 ° див. рис. 1).
0° - умова, при якій поверхні, що з'єднуються, знаходяться на одній площині.
функціонування та обслуговування вбудованого запобіжного вимикача.
Стрижень не слід підкреслити будь-яким негативним кутом менше ніж -10 °.


Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИE	РАДИАЛЬНОЕ НАПРЯЖЕНИЕ	Напряжение под углом в 90°
Описание	Макс. допустимая статическая нагрузка Sa [N]	Макс. допустимая статическая нагрузка Sr [N]	Макс. допустимая статическая нагрузка S90 [N]
CFSQ-IP69K	2100	2800	1300

Для петель CFSQ. з вбудованим запобіжним вимикачем, що забезпечує опорне значення - це максимальне граничне статичне навантаження (Sa, Sr, S90), так як ці петлі можуть використовуватися як запобіжні пристрої. Перевищення цього значення може призвести до поломки матеріалу, таким чином завдавши шкоди функціональності петлі. Очевидно, що відповідний коефіцієнт залежно від важливості та рівня безпеки певного виду застосування має бути застосований до цього значення. Значення навантаження, вказані в таблицях для різних петель, є результатом випробувань, проведених у наших лабораторіях при регульованій температурі 23°C та відносній вологості 50 %, певних умовах використання та протягом обмеженого періоду часу.



• Установите корпус петли со встроенным выключателем на неподвижной части (раме), а другой корпус – на двери. Расстояние между осью пальца петли и дверью должно составлять как минимум 5 мм (см. рис. 3).

• Оставьте наименьшее расстояние между отверстиями в монтажных стенах и диаметром установочных винтов (макс. 0,5 мм). Рекомендуемый момент затяжки не должен превышать 5 Нм.

• Петля не должна использоваться в качестве механического упора как для максимального открытия двери, так и для закрытой двери. Для этой цели мы рекомендуем использовать внешние механические упоры для предотвращения полного открывания двери относительно корпуса петли, установленного на дверной коробке, или превышения угла, при котором две соединенные поверхности находятся на одной плоскости.

• Петля CFSQ должна обязательно идти в сборке с как минимум второй дополнительной петлёй CFMQ (CFMQ.60-45-SH-6 код 425812). В случае горизонтального открывания двери или ограниченного веса можно использовать только одну петлю.

• Соединительные кабели всегда должны быть защищены от механических повреждений.





Кабели

• Кабель с коннектором М12x1, используется следующая замкнутая схема.

• Нормально сомкнутый контакт NC: для безопасного применения согласно стандарту IEC EN 60947-5-1, должен использоваться только NC контакт (для разрыва), оставляя контакт NO неиспользованным.

• Нормально разомкнутый контакт NO: нормально разомкнутый контактможет быть использован только в том случае, если петля используетсяв качестве индикатора состояния (сигнальная), в этом случае так жеи нормально замкнутый контакт NC всегда может быть совместно использован в качестве индикаторасостояния (сигнального).





Необхідна для перемикання мікровимикача номінальна зміна кута становить 6 ° (див. діаграму ходу). У звичайних умовах експлуатації після закінчення терміну експлуатації механічної частини пристрою номінальна зміна може збільшитись до 9°. Ми рекомендуємо перевіряти належне функціонування петлі відповідно до стандарту UNI EN ISO 13857.

Для застосування з функцією забезпечення безпеки петля повинна повертатися принаймні на 15°, що еквівалентно примусовому розмиканню контактів під дією приводу.

Ми рекомендуємо виконувати перевірку належного функціонування петлі CFSQ до її запуску, а потім періодично.

При відкритті захисту машина має бути негайно зупинена. Машина не повинна запускатися доки захист відкритий хоч якоюсь мірою.

Попередження

Петля з вбудованим запобіжним вимикачем не повинна використовуватися в середовищах з частими змінами температури, які можуть призвести до утворення конденсату, в середовищах, де є вибухонебезпечні або горючі гази.

Петля із вбудованим запобіжним вимикачем завжди повинна бути захищена відповідним запобіжником (див. таблицю).

Вибір та використання петлі із вбудованим запобіжним вимикачем знаходяться під відповідальністю клієнта, який перевірятиме відповідність кожного виду застосування чинним правилам техніки безпеки у фактичних умовах експлуатації.

Використання петель CFSQ завжди має на увазі повне знання та дотримання чинних правил техніки безпеки, у тому числі EN ISO 13849-1, IEC EN 60204-1, UNI EN ISO 14119, EN ISO 12100.

Петля завжди повинні встановлюватись та з'єднуватися кваліфікованими операторами, які також повинні регулярно перевіряти її належне функціонування.







* Цикл операций эквивалентен одному закрыванию-открыванию в соответствии с требованиями согласно стандарту EN 60947-5-1.
