Герметичні петлі з вбудованим вимикачем, розташованим праворуч, для екстремальних умов роботи під водою або струменями під тиском, пожежобезпечні IP69К CFSQ-C-B-D-IP69K

Герметичні петлі з вбудованим вимикачем, розташованим праворуч, для екстремальних умов роботи під водою або струменями під тиском, пожежобезпечні IP69К

Ударостійкий СУПЕР-технополімер, що не горить, осьовий роз'єм

CFSQ-C-A-S-IP69K

Герметичні петлі з вбудованим вимикачем, розташованим ліворуч, для екстремальних умов роботи під водою або струменями під тиском, пожежобезпечні IP69К

Ударостійкий СУПЕР-технополімер, що самозгасає, осьовий роз'єм

CFSQ-C-B-D-IP69K

Ударостійкий СУПЕР-технополімер, що не горить, боковий роз'єм

CFSQ-C-B-S-IP69K

Герметичні петлі з вбудованим вимикачем, розташованим ліворуч, для екстремальних умов роботи на обладнанні, що занурюється, або проходить чищення струменями води під тиском, пожежобезпечні IP69К

Ударостійкий СУПЕР-технополімер, що не горить, бічний роз'єм

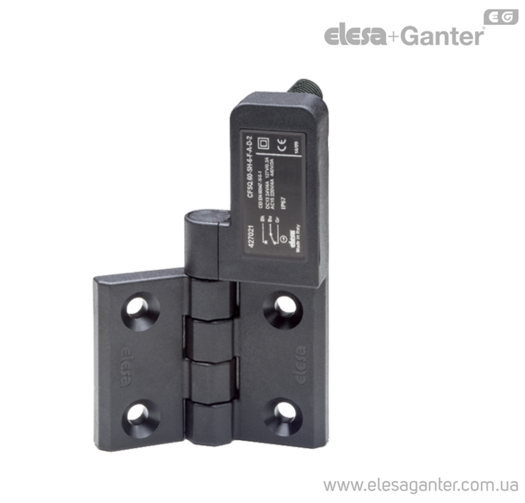

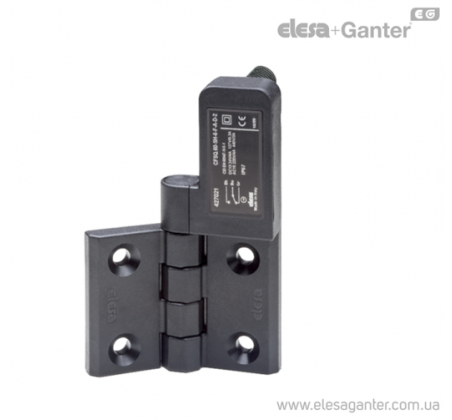

Герметичні петлі з вбудованим вимикачем, розташованим праворуч, для екстремальних умов роботи під водою або струменями під тиском, пожежобезпечні IP69К CFSQ-C-B-D-IP69K – фото 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

CFSQ-C-B-D-IP69K Ударостійкий СУПЕР-технополімер, що не горить, боковий роз'єм

Артікул

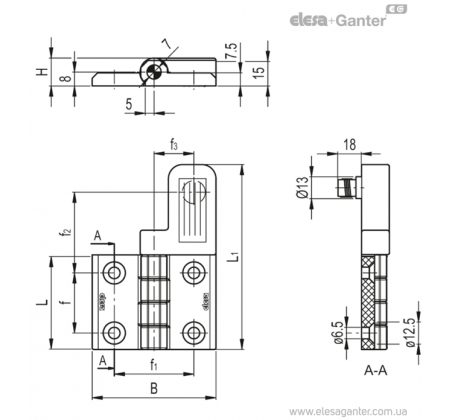

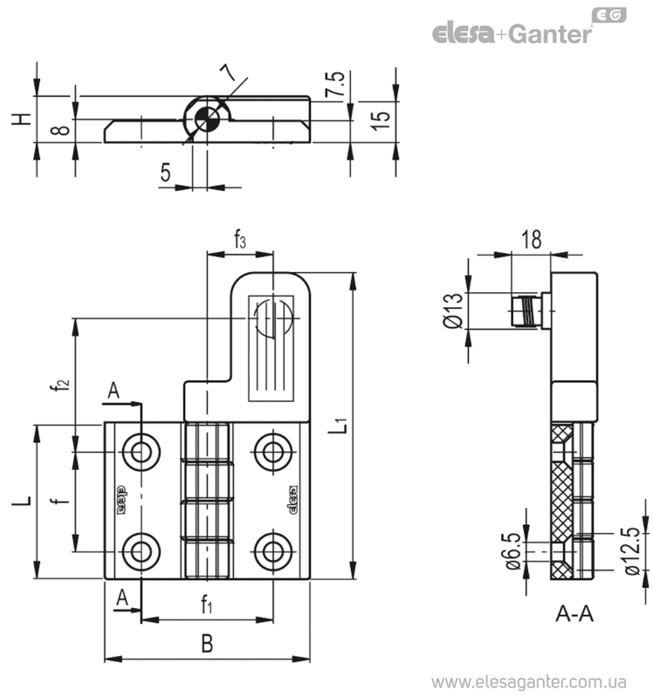

Артікул	L	B	L₁	f₁	f₂	H	C#[Nm]	f	f₃	В наявності	Ціна
CFSQ.60-SH-6-C-B-D-IP69K	53	70	110	45	51.5	16	5	34	22.5	Під замовлення	5502 грн	Детальніше
CFSQ.60-SH-6-C-B-D-IP69K Характеристики: L 53 B 70 L₁ 110 f₁ 45 f₂ 51.5 H 16 C#[Nm] 5 f 34 f₃ 22.5 5502 грн Під замовлення До кошику

Особливості та сфери застосування

Петля со встроенным выключателем (патент ELESA) является предохранительным устройством, так как в случае случайного открывания дверей, защитных устройств оборудования или защитных дверей на машинах и производственном оборудовании она автоматически прерывает подачу питания, защищая, таким образом, операторов.

Выключатель оборудован двумя контактами: один НЗ-контакт и один перекидной НР-контакт, форма C, см. стандарт IEC EN 60947-5-1.

Выключатель, установленный с принудительным размыканием (в соответствии со стандартом IEC EN 60947-5-1, приложение K): контакты прерываются для непосредственного перемещения привода, на котором рабочая сила применяется через неупругие элементы.

Быстродействующий выключатель: скорость хода направляющей держателя контакта не зависит от рабочей скорости.

Простая установка: встроенный предохранительный выключатель, интегрированный в один корпус с петлей, обеспечивает очень простую и быструю сборку. Это является большим преимуществом по сравнению с некоторыми традиционными системами, которые требуют отдельной регулировки петли и предохранительного выключателя, соединенных специальной осью, для замены стандартной оси петли.

Универсальное использование: петли CFSQ могут быть установлены на наиболее распространенных алюминиевых профилях.

Угол поворота (приблизительное значение)

Макс. 190° (от -10° до + 180° см. рис. 1).

0° - условие, при котором соединяемые поверхности находятся на одной плоскости.

См. функционирование и обслуживание встроенного предохранительного выключателя.

Стержень не следует подчеркнуть любым отрицательным углом менее чем -10°.

Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИE	РАДИАЛЬНОЕ НАПРЯЖЕНИЕ	Напряжение под углом в 90°
Испытания на прочность
Описание	Макс. допустимая статическая нагрузка Sa [N]	Макс. допустимая статическая нагрузка Sr [N]	Макс. допустимая статическая нагрузка S90 [N]
CFSQ-IP69K	2100	2800	1300

Для петель CFSQ. со встроенным предохранительным выключателем, обеспечиваемое опорное значение – это максимальная предельная статическая нагрузка (Sa, Sr, S90), так как эти петли могут использоваться в качестве предохранительных устройств. Превышение этого значения может привести к поломке материала, таким образом, нанеся ущерб функциональности петли. Очевидно, что подходящий коэффициент в зависимости от важности и уровня безопасности определённого вида применения должен быть применён к этому значению. Значения нагрузки, указанные в таблицах для различных петель, являются результатом испытаний, проведённых в наших лабораториях при регулируемой температуре 23°C и относительной влажности 50 %, определённых условиях использования и в течение ограниченного периода времени.

Інструкції з монтажу та використання

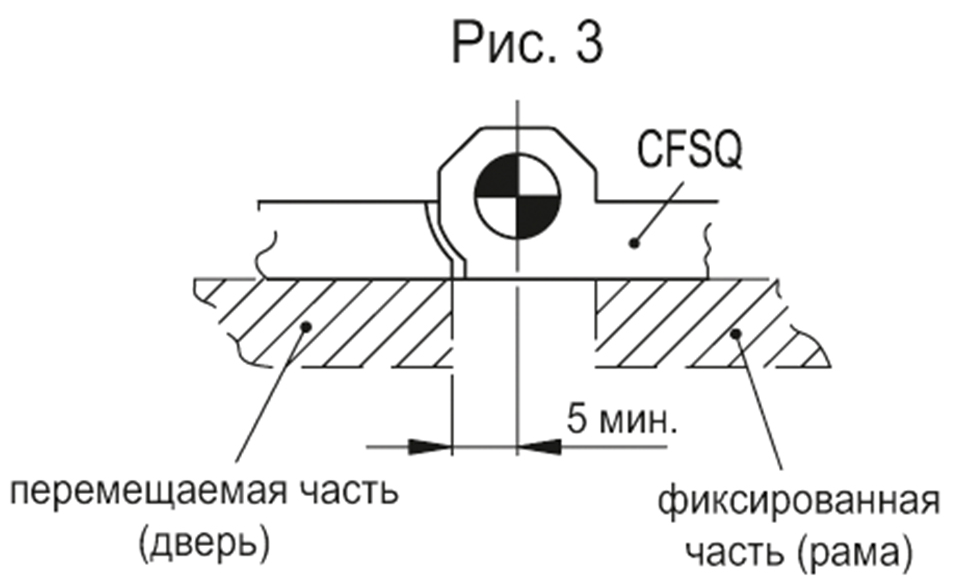

Встановіть корпус петлі із вбудованим вимикачем на нерухомій частині (рамі), а інший корпус – на дверях. Відстань між віссю пальця петлі та дверима має становити щонайменше 5 мм (див. рис. 3).

Залиште найменшу відстань між отворами в монтажних стінах та діаметром гвинтів (макс. 0,5 мм). Рекомендований момент затягування не повинен перевищувати 5 Нм.

Петля не повинна використовуватися як механічний упор як для максимального відкриття дверей, так і для закритих дверей. Для цієї мети ми рекомендуємо використовувати зовнішні механічні упори для запобігання повному відкриванню дверей щодо корпусу петлі, встановленого на дверній коробці, або перевищення кута, при якому дві з'єднані поверхні знаходяться на одній площині.

Петля CFSQ повинна обов'язково йти в збірці з як мінімум другою додатковою петлею CFMQ (CFMQ.60-45-SH-6 код 425812). У разі горизонтального відкриття дверей або обмеженої ваги можна використовувати лише одну петлю.

З'єднувальні кабелі завжди мають бути захищені від механічних пошкоджень.

Кабелі

Кабель із конектором М12x1, використовується наступна замкнута схема.

Нормально зімкнений контакт NC: для безпечного застосування згідно стандарту IEC EN 60947-5-1 повинен використовуватися тільки NC контакт (для розриву), залишаючи контакт NO невикористаним.

Нормально розімкнений контакт NO: нормально розімкнений контакт може бути використаний тільки в тому випадку, якщо петля використовується як індикатор стану (сигнальна), в цьому випадку так само нормально замкнутий контакт NC завжди може бути спільно використаний як індикатор стану (сигнального).

хартактеристики

Матеріал

Самогасний СУПЕР-технополімер високої жорсткості, чорний колір, матове оздоблення.

Завдяки своєму корпусу, виготовленому із СУПЕР-технополімеру, петля CFSQ забезпечує подвійну ізоляцію внутрішніх ланцюгів, тому потреба заземлення відсутня. Крім того, корпус захищає електричні контакти від ударів, атмосферних впливів та випадкового проникнення інструментів.

Штифт, що обертається

Нержавіюча сталь AISI 303

Стандартні виконання

Складання за допомогою наскрізних отворів для гвинтів з потайною головкою M6 UNI 5933, DIN 7991.

З'єднувальний кабель M12x1, клас захисту IP69K, кут запуску 0 °:

C-B-D-IP69K: задній роз'єм, мікровимикач праворуч.

Механічні та електричні характеристики

Функционирование и обслуживание встроенного предохранительного выключателя

Требуемое для переключения микровыключателя номинальное изменение угла составляет 6° (см. диаграмму хода). В обычных условиях эксплуатации по завершении срока эксплуатации механической части устройства номинальное изменение может увеличиться вплоть до 9°. Мы рекомендуем проверять надлежащее функционирование петли в соответствии со стандартом UNI EN ИСО 13857.

Для применения с функцией обеспечения безопасности, петля должна поворачиваться, по крайней мере, на 15°, что эквивалентно принудительному размыканию контактов под действием привода.

Мы рекомендуем выполнять проверку надлежащего функционирования петли CFSQ до ее запуска и затем периодически.

При открывании защиты машина должна быть немедленно остановлена. Машина не должна запускаться пока защита открыта хоть в какой-либо степени.

Предупреждения

Петля со встроенным предохранительным выключателем не должна использоваться в средах с частыми изменениями температуры, которые могут привести к образованию конденсата, в средах, где имеются взрывоопасные или горючие газы.

Петля со встроенным предохранительным выключателем всегда должна быть защищена соответствующим предохранителем (см. таблицу).

Выбор и использование петли со встроенным предохранительным выключателем находятся под ответственностью клиента, который будет проверять соответствие каждого вида применения действующим правилам техники безопасности в фактических условиях эксплуатации.

Использование петель CFSQ всегда подразумевает полное знание и соблюдение действующих правил техники безопасности, в том числе EN ISO 13849-1, IEC EN 60204-1, UNI EN ISO 14119, EN ISO 12100.

Петля всегда должны устанавливаться и соединяться квалифицированными операторами, которые также должны регулярно проверять ее надлежащее функционирование.

Категория использования		CFSQ-C.. (разъем)	CFSQ-F.. (кабель)
AC15 стандарт IEC 60947-5-1 Стандартные виды применения: управление электромагнитами посредством переменного тока	24 V	4 A	4 A
	220 В	4 A	4 A
	440 В	-	3 A
DC13 стандарт IEC 60947-5-2 Стандартные виды применения: управление электромагнитами посредством постоянного тока	24 V	2 A	2 A
	127 В	0.3 A	0.3 A

Механические характеристики	Электрические характеристики
Тип контакта: Ag 90 Ni 10	Тепловая мощность lth	Кабель 10 A
Тип контакта: Ag 90 Ni 10	Тепловая мощность lth	Разъём 4 A
Максимальная рабочая частота: 600 циклов/час *	Защита от короткого замыкания: 6A gl
Срок службы (испытание, проведенное в соответствии с положением IEC EN 60947-5-1): 10⁶	Напряжение уплотнения при номинальном импульсе	4 кВ
	Номинальное напряжение изоляции UI	Ui = 250В
Класс защиты корпуса EN60529: IP69K	Минимальная сила (крутящий момент для принудительного открывания контакта): 0,5 Нм
Скорость работы минимум 2° / сек., максимум 90° / сек.	Условный ток короткого замыкания: 1000 A
	Степень загрязнения: 3
	B10d = 2000000
	Tm = 20 лет

* Цикл операций эквивалентен одному закрыванию-открыванию в соответствии с требованиями согласно стандарту EN 60947-5-1.

Описание	Электрические характеристики	Экологический рейтинг
CFSQ.60-SH-6-C	4А по 24 В переменного/постоянного тока (резистивная нагрузка)	Типы 1 и 4Х возможно использование только внутри помещения
Q 300 Управление посредством постоянного тока	B300 пилотный режим 4А по 240 В Перем. тока (резистивная нагрузка) 4А по 240 В Пост. тока (резистивная нагрузка)	Типы 1 и 4Х возможно использование только внутри помещения
Условия окружающей среды для сборки: максимальная допустимая температура окружающей среды 40°C

Найменування продукції

Телефон

Електронна адреса

Повідомлення
