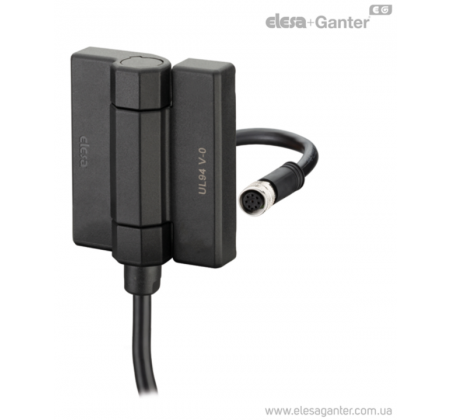

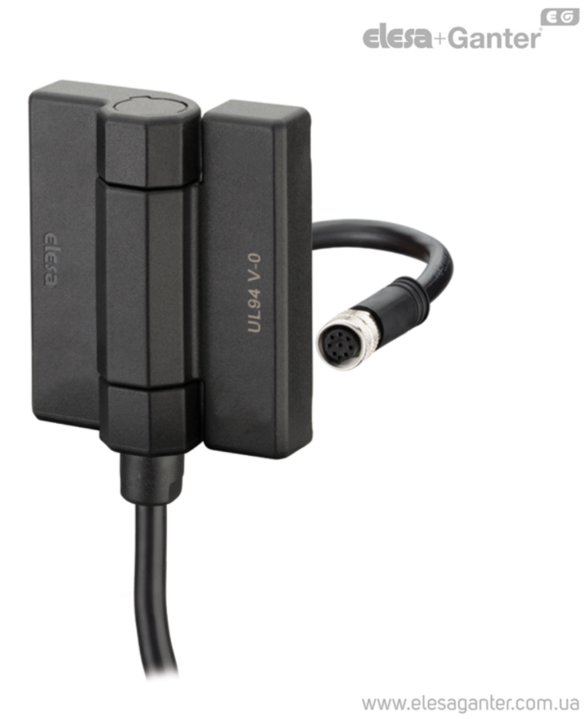

Пожежобезпечні петлі із вбудованими захищеними електричними кабелями для машин, обладнання та силових шаф CFM-PC-B-C-C+B
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
CFM-PC-B-C-C+B Нижній вихідний кабель 3,5/4м, задній вихідний кабель 1,5/1м

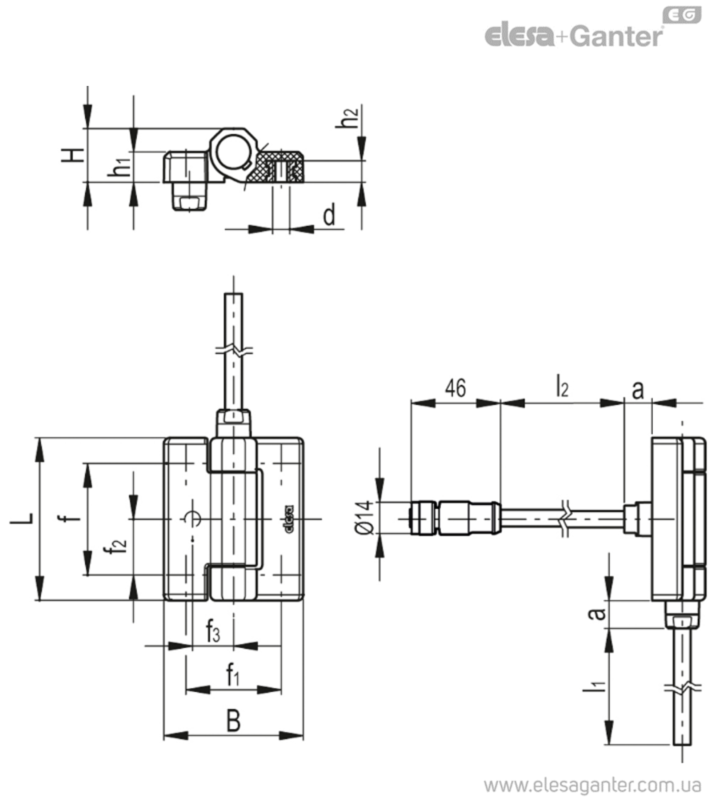

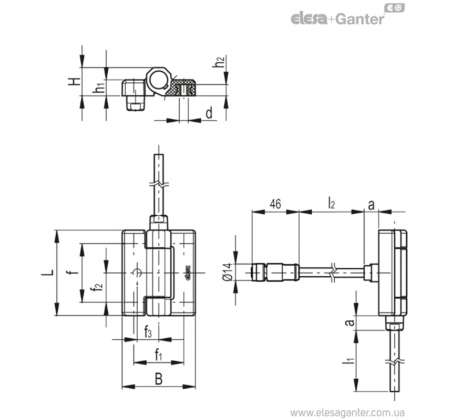

| Артікул | d | L | B | f±0.25 | f1 ±0.25 | f2 | l1 | a | h2 | l2 | H | C#[Nm] | h1 | f3 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CFM-PC.70-B-M6-C-C3.5+B1.5 | M6 | 70 | 60 | 48 | 41 | 24 | 3500 | 12 | 5 | 1500 | 23 | 8 | 13 | 19.5 | Так |
Запросити ціну
|
|||
| CFM-PC.70-B-M6-C-C4+B1 | M6 | 70 | 60 | 48 | 41 | 24 | 4000 | 12 | 5 | 1000 | 23 | 8 | 13 | 19.5 | Так |
Запросити ціну
|
характеристики
Матеріал
Технополімер на основі поліаміду (PA), армований скловолокном, сертифікований, самозагасаючий UL-94 V0, чорний колір, матове оздоблення.
Штифт, що обертається
Армований скловолокном технополімер на основі поліаміду (PA), чудові трибологічні характеристики, чорний колір.
Стандартні виконання
- CFM-PC-B-C-C+B: 8-штирковий кабель з нижнім осьовим виходом, довжина 3,5 або 4 м, і 8-штирковий кабель з гніздовим з'єднувачем із заднім виходом, довжина 1,5 або 1 м.
Кут повороту (приблизне значення)
Макс. 245° (-65° та + 180°, де 0° є умовою, за якої з'єднані поверхні знаходяться на одній площині), див. рис.
Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.
Інструкції з монтажу
Висвердлені отвори в рамі та двері як шаблон для свердління.
Сторона петель із заднім виходом кабелю повинна встановлюватись на дверях.
Петля не повинна використовуватися як механічний упор для максимального відчинення дверей або для зачинених дверей. Тому необхідно створити спеціальні механічні упори, що обмежують рух дверей.
З'єднувальні кабелі завжди мають бути захищені від механічних пошкоджень.
Особливості та сфери застосування
- Петля CFM-PC поєднує в собі функцію простої петлі з можливістю проведення електричного струму від косяка до встановлених дверей.
- Це запобігає наявності стирчать і неестетичних кабелів і перемичок «кабельної втулки».
- Захищає кабелі під час руху дверей чи конструкції, гарантуючи, що вони не пошкодяться і не натраплять на перешкоди. Підходить для портативного або лабораторного випробувального обладнання, що часто переміщається.
- Компактний розмір, різні варіанти монтажу та кабельних виходів забезпечують простоту встановлення цього виробу.
- 8-штирковий кабель дозволяє користувачеві підключення різних приладів, таких як розетки освітлювальної електромережі, електрозамки та будь-які ручки з електровимикачем.
- Петля CFM-PC може поєднуватися з однією або декількома додатковими петлями CFM-PCN (див. рис. 2) або з ручками з електровимикачем EBR-SWM, EBR-SWB та M.2000-SWM. У разі горизонтального відкриття дверей або обмеженої ваги можна використовувати лише одну петлю.
- Мінімальний радіус вигину зовнішніх кабелів становить 30 мм.
Електричні характеристики
| Тип кабеля | Тип соединителя | |
| Наружный диаметр | 7.2 mm | 7.2 mm |
| Сечение проводников | 8xAWG22 | 8xAWG22 |
| Максимально допустимое напряжение | 400 V | 30 V |
| Максимальный ток | 4 A | 2 A |
| Стопорное кольцо | - | INOX AISI 316 |
| Оболочка | ПВХ | ПВХ |
| UL Style | cRUus AWM STYLE 2587 | |
Залиште відгук про товар!
*C#[Nm] - рекомендований момент затягування кріпилення
**Поєднуються з петлями CFM-PCN-AE-VO та CFM-PCN
або з ручками з електровимикачем та світловою індікацією EBR-SWM, GN-422, GN-332, GN -331 чи M.2000-SWM.
