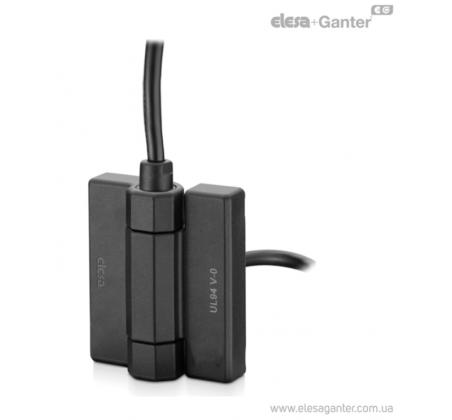

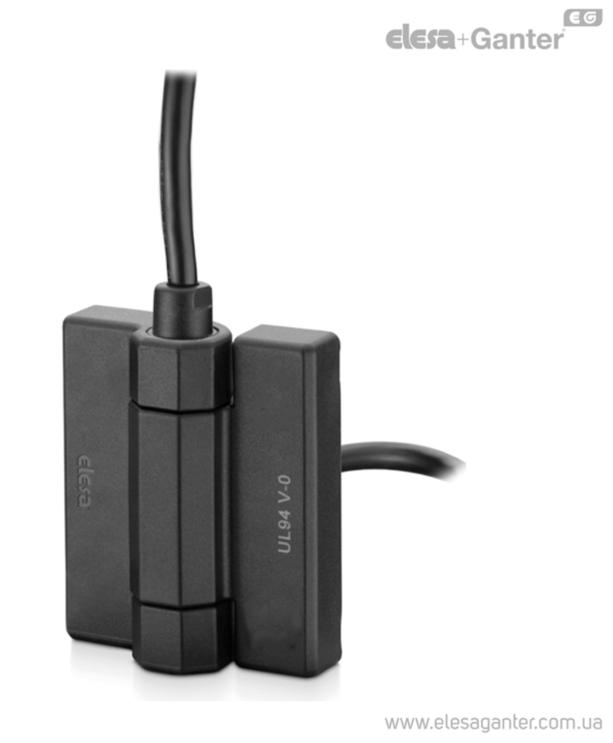

Пожежобезпечні петлі із вбудованими захищеними електричними кабелями для машин, обладнання та силових шаф CFM-PC-B-F-A+B
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
CFM-PC-B-F-A+B Верхній вихідний кабель 3,5м, задній вихідний кабель 1,5м

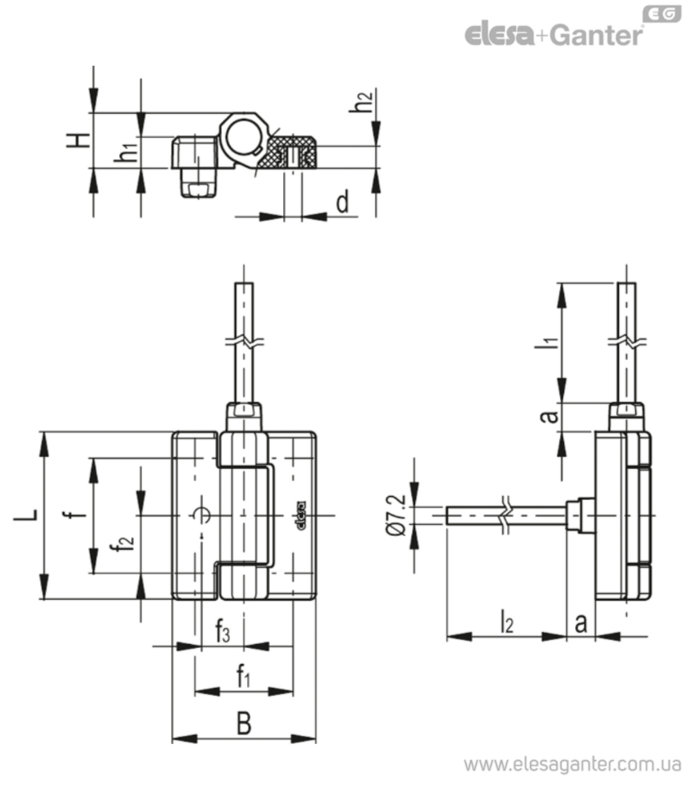

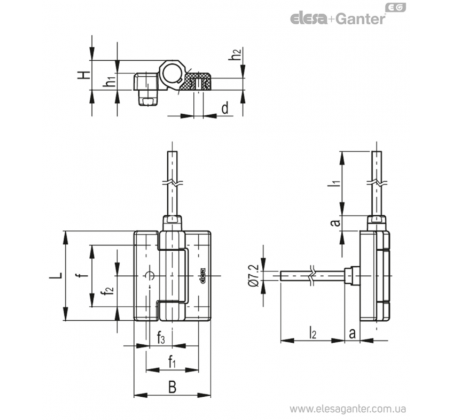

| Артікул | d | L | B | f±0.25 | f1 ±0.25 | f2 | l1 | a | h2 | l2 | H | C#[Nm] | h1 | f3 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CFM-PC.70-B-M6-F-A3.5+B1.5 | M6 | 70 | 60 | 48 | 41 | 24 | 3500 | 12 | 5 | 1500 | 23 | 8 | 13 | 19.5 | Так |
Запросити ціну
|
характеристики
Матеріал
Технополімер на основі поліаміду (PA), армований скловолокном, сертифікований, самозагасаючий UL-94 V0, чорний колір, матове оздоблення.
Штифт, що обертається
Армований скловолокном технополімер на основі поліаміду (PA), чудові трибологічні характеристики, чорний колір.
Стандартні виконання
- CFM-PC-B-F-A+B: 8-штирковий кабель з верхнім осьовим виходом, довжина 3,5 м, і 8-штирковий кабель із заднім виходом, довжина 1,5 м.
Кут повороту (приблизне значення)
Макс. 245° (-65° та + 180°, де 0° є умовою, за якої з'єднані поверхні знаходяться на одній площині), див. рис.
Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.
Інструкції з монтажу
- Висвердлені отвори в рамі та двері як шаблон для свердління.
- Сторона петель із заднім виходом кабелю повинна встановлюватись на дверях.
- Петля не повинна використовуватися як механічний упор для максимального відчинення дверей або для зачинених дверей. Тому необхідно створити спеціальні механічні упори, що обмежують рух дверей.
- З'єднувальні кабелі завжди мають бути захищені від механічних пошкоджень.
Електричні характеристики
| Тип кабеля | Тип соединителя | |
| Наружный диаметр | 7.2 mm | 7.2 mm |
| Сечение проводников | 8xAWG22 | 8xAWG22 |
| Максимально допустимое напряжение | 400 V | 30 V |
| Максимальный ток | 4 A | 2 A |
| Стопорное кольцо | - | INOX AISI 316 |
| Оболочка | ПВХ | ПВХ |
| UL Style | cRUus AWM STYLE 2587 | |
Особливості та сфери застосування
Петля CFM-PC поєднує в собі функцію простої петлі з можливістю проведення електричного струму від косяка до встановлених дверей.
Це запобігає наявності стирчать і неестетичних кабелів і перемичок «кабельної втулки».
Захищає кабелі під час руху дверей чи конструкції, гарантуючи, що вони не пошкодяться і не натраплять на перешкоди. Підходить для портативного або лабораторного випробувального обладнання, що часто переміщається.
Компактний розмір, різні варіанти монтажу та кабельних виходів забезпечують простоту встановлення цього виробу.
8-штирковий кабель дозволяє користувачеві підключення різних приладів, таких як розетки освітлювальної електромережі, електрозамки та будь-які ручки з електровимикачем.
Петля CFM-PC може поєднуватися з однією або декількома додатковими петлями CFM-PCN (див. рис. 2) або з ручками з електровимикачем EBR-SWM, EBR-SWB та M.2000-SWM. У разі горизонтального відкриття дверей або обмеженої ваги можна використовувати лише одну петлю.
Мінімальний радіус вигину зовнішніх кабелів становить 30 мм.
Залиште відгук про товар!
*C#[Nm] - рекомендований момент затягування кріпилення
**Поєднуються з петлями CFM-PCN-AE-VO та CFM-PCN
або з ручками з електровимикачем та світловою індікацією EBR-SWM, GN-422, GN-332, GN -331 чи M.2000-SWM.
