Шарнірно-важільні вертикальні натягувачі GN 851.1-NI

Друк

GN 851.1

Шарнірно-важільні вертикальні натягувачі для люків

Оцинкована сталь, з натяжною петлею/без, кронштейн зачепа

GN 851.1-NI

Шарнірно-важільні вертикальні натягувачі

Нержавіюча сталь, з натяжною засувкою/без, кронштейн для петлі

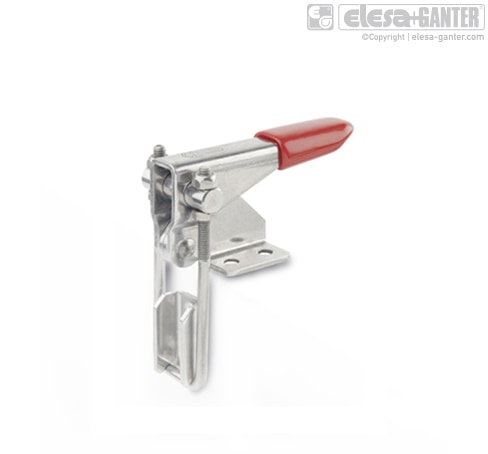

Шарнірно-важільні вертикальні натягувачі GN 851.1-NI – фото 1

Шарнірно-важільні вертикальні натягувачі GN 851.1-NI – фото 2

Шарнірно-важільні вертикальні натягувачі GN 851.1-NI – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 851.1-NI Нержавіюча сталь, з натяжною засувкою/без, кронштейн для петлі

Артікул
Артікул	b₁	Размер	FH в Н	Fh в Н	a₁	a₂	b₂	b₃	d₁	b₄	d₂	w₁	h₂	m₁	s	b₅	l₁ ≈	m₂	r ≈	h₁	l₂ min	m₃	w₂ ≈	m₄	m₅	В наявності	Ціна
GN 851.1-160-T-NI	26	160	1600	1600	-	25	35	-	-	25.5	4.3	-	10	22	2	14	-	6.5	-	37	-	13	-	6.7	14.3	Так	2567 грн	Детальніше
GN 851.1-160-T-NI Характеристики: b₁ 26 Размер 160 FH в Н 1600 Fh в Н 1600 a₁ - a₂ 25 b₂ 35 b₃ - d₁ - b₄ 25.5 d₂ 4.3 w₁ - h₂ 10 m₁ 22 s 2 b₅ 14 l₁ ≈ - m₂ 6.5 r ≈ - h₁ 37 l₂ min - m₃ 13 w₂ ≈ - m₄ 6.7 m₅ 14.3 2567 грн Так До кошику
GN 851.1-160-T3-NI	26	160	1600	1600	5	25	35	21	M 4	25.5	4.3	34.5	10	22	2	14	68	6.5	50	37	4.5	13	12	6.7	14.3	Так	2976 грн	Детальніше
GN 851.1-160-T3-NI Характеристики: b₁ 26 Размер 160 FH в Н 1600 Fh в Н 1600 a₁ 5 a₂ 25 b₂ 35 b₃ 21 d₁ M 4 b₄ 25.5 d₂ 4.3 w₁ 34.5 h₂ 10 m₁ 22 s 2 b₅ 14 l₁ ≈ 68 m₂ 6.5 r ≈ 50 h₁ 37 l₂ min 4.5 m₃ 13 w₂ ≈ 12 m₄ 6.7 m₅ 14.3 2976 грн Так До кошику
GN 851.1-320-T-NI	36	320	3200	3200	-	37	44	-	-	37	6.5	-	15	25.5	3	22	-	8.5	-	54	-	19	-	10.5	20.5	Так	3576 грн	Детальніше
GN 851.1-320-T-NI Характеристики: b₁ 36 Размер 320 FH в Н 3200 Fh в Н 3200 a₁ - a₂ 37 b₂ 44 b₃ - d₁ - b₄ 37 d₂ 6.5 w₁ - h₂ 15 m₁ 25.5 s 3 b₅ 22 l₁ ≈ - m₂ 8.5 r ≈ - h₁ 54 l₂ min - m₃ 19 w₂ ≈ - m₄ 10.5 m₅ 20.5 3576 грн Так До кошику
GN 851.1-320-T3-NI	36	320	3200	3200	8	37	44	32	M 6	37	6.5	53	15	25.5	3	22	106	8.5	78	54	6	19	21	10.5	20.5	Так	4045 грн	Детальніше
GN 851.1-320-T3-NI Характеристики: b₁ 36 Размер 320 FH в Н 3200 Fh в Н 3200 a₁ 8 a₂ 37 b₂ 44 b₃ 32 d₁ M 6 b₄ 37 d₂ 6.5 w₁ 53 h₂ 15 m₁ 25.5 s 3 b₅ 22 l₁ ≈ 106 m₂ 8.5 r ≈ 78 h₁ 54 l₂ min 6 m₃ 19 w₂ ≈ 21 m₄ 10.5 m₅ 20.5 4045 грн Так До кошику
GN 851.1-700-T-NI	52	700	7000	7000	-	45	54	-	-	48.5	8.5	-	23	36.5	3.5	26	-	10	-	67	-	32	-	13.5	27	Під замовлення	9855 грн	Детальніше
GN 851.1-700-T-NI Характеристики: b₁ 52 Размер 700 FH в Н 7000 Fh в Н 7000 a₁ - a₂ 45 b₂ 54 b₃ - d₁ - b₄ 48.5 d₂ 8.5 w₁ - h₂ 23 m₁ 36.5 s 3.5 b₅ 26 l₁ ≈ - m₂ 10 r ≈ - h₁ 67 l₂ min - m₃ 32 w₂ ≈ - m₄ 13.5 m₅ 27 9855 грн Під замовлення До кошику
GN 851.1-700-T3-NI	52	700	7000	7000	13	45	54	38	M 8	48.5	8.5	64	23	36.5	3.5	26	147	10	102	67	8	32	30	13.5	27	Так	10612 грн	Детальніше
GN 851.1-700-T3-NI Характеристики: b₁ 52 Размер 700 FH в Н 7000 Fh в Н 7000 a₁ 13 a₂ 45 b₂ 54 b₃ 38 d₁ M 8 b₄ 48.5 d₂ 8.5 w₁ 64 h₂ 23 m₁ 36.5 s 3.5 b₅ 26 l₁ ≈ 147 m₂ 10 r ≈ 102 h₁ 67 l₂ min 8 m₃ 32 w₂ ≈ 30 m₄ 13.5 m₅ 27 10612 грн Так До кошику

Характеристики

Тип
Тип T3: з натяжною засувкою, з кронштейном засувки
Тип T: без натяжної засувки, з кронштейном засувки
Варіант виконання з нержавіючої сталі NI
Деталі / натяжна засувка з листової сталі
Нержавіюча сталь AISI 304
Ось
Нержавіюча сталь AISI 303
Усі рухомі частини
змащені спеціальним мастилом
Ручка із пластиковою втулкою
червоний колір, маслостійкий

особливості та сфери застосування

Хід натяжної засувки шарнірно-важільних затискачів GN 851.1 може бути відрегульований в межах діапазону.

У затиснутому положенні натяжна засувка з прихватом розташовується перпендикулярно до прихвату і площині рукоятки управління.

На додаток до показаних у таблиці стандартних довжин засувок «болт – скоба» безліч виробів іншої довжини також доступна в рамках GN 951.1 серії.

Загальна інформація про шарнірні затискачі
