Надміцні гачкові затискачі з нержавіючої сталі, що блокуються. GN 852.3-NI

Друк

GN 852.3

Надміцні ковані гачкові затискачі з блокуванням

Сталь, чорніння/лаковані, з отворами/під зварювання, зі скобою/без, з кронштейном

GN 852.3-NI

Надміцні гачкові затискачі з нержавіючої сталі, що блокуються.

Кована нержавіюча сталь, з отворами/під зварювання, зі скобою/без, із зачепом

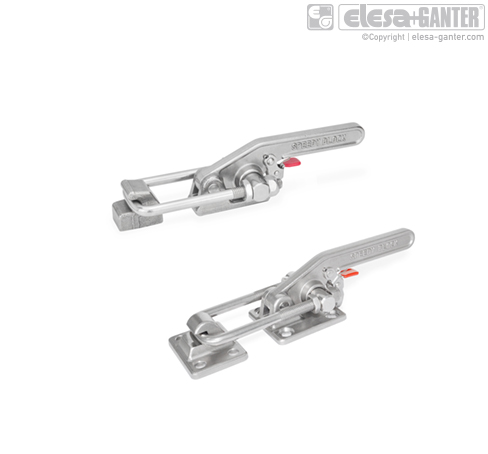

Надміцні гачкові затискачі з нержавіючої сталі, що блокуються. GN 852.3-NI – фото 1

Надміцні гачкові затискачі з нержавіючої сталі, що блокуються. GN 852.3-NI – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 852.3-NI Кована нержавіюча сталь, з отворами/під зварювання, зі скобою/без, із зачепом

Артікул
Артікул	b₁	Размер	FH в Н	a₁	a₂	b₂	b₃	d₁	h₁ ≈	b₄	d₂	w₁	d₃	h₂	m₁	s	b₅	l₁ ≈	m₂	l₃ ≈	b₆	r ≈	t	b₇	b₈	l₂ min	m₃	w₂ ≈	m₄	m₅	В наявності	Ціна
GN 852.3-1700-T-NI	68	1700	17000	-	-	64	-	-	55	48	8.5	-	14	34.5	45	7	-	-	11.5	-	-	-	2	-	17	-	45	-	10	28	Під замовлення	14925 грн	Детальніше
GN 852.3-1700-T-NI Характеристики: b₁ 68 Размер 1700 FH в Н 17000 a₁ - a₂ - b₂ 64 b₃ - d<sub>1</sub> - h₁ ≈ 55 b₄ 48 d₂ 8.5 w₁ - d<sub>3</sub> 14 h₂ 34.5 m₁ 45 s 7 b₅ - l₁ ≈ - m₂ 11.5 l₃ ≈ - b₆ - r ≈ - t 2 b₇ - b₈ 17 l₂ min - m₃ 45 w₂ ≈ - m₄ 10 m₅ 28 14925 грн Під замовлення До кошику
GN 852.3-1700-T6-NI	68	1700	17000	22	21	64	46	M 10	55	48	8.5	54	14	34.5	45	7	-	223	11.5	129	-	96	2	-	17	33	45	15	10	28	Так	15511 грн	Детальніше
GN 852.3-1700-T6-NI Характеристики: b₁ 68 Размер 1700 FH в Н 17000 a₁ 22 a₂ 21 b₂ 64 b₃ 46 d<sub>1</sub> M 10 h₁ ≈ 55 b₄ 48 d₂ 8.5 w₁ 54 d<sub>3</sub> 14 h₂ 34.5 m₁ 45 s 7 b₅ - l₁ ≈ 223 m₂ 11.5 l₃ ≈ 129 b₆ - r ≈ 96 t 2 b₇ - b₈ 17 l₂ min 33 m₃ 45 w₂ ≈ 15 m₄ 10 m₅ 28 15511 грн Так До кошику
GN 852.3-1700-T6S-NI	-	1700	17000	22	21	-	46	M 10	55	-	-	54	-	34.5	-	7	28	218	-	129	26.5	96	-	38	17	33	-	15	-	-	Так	15087 грн	Детальніше
GN 852.3-1700-T6S-NI Характеристики: b₁ - Размер 1700 FH в Н 17000 a₁ 22 a₂ 21 b₂ - b₃ 46 d<sub>1</sub> M 10 h₁ ≈ 55 b₄ - d₂ - w₁ 54 d<sub>3</sub> - h₂ 34.5 m₁ - s 7 b₅ 28 l₁ ≈ 218 m₂ - l₃ ≈ 129 b₆ 26.5 r ≈ 96 t - b₇ 38 b₈ 17 l₂ min 33 m₃ - w₂ ≈ 15 m₄ - m₅ - 15087 грн Так До кошику
GN 852.3-1700-TS-NI	-	1700	17000	-	-	-	-	-	55	-	-	-	-	34.5	-	7	28	-	-	-	26.5	-	-	38	17	-	-	-	-	-	Під замовлення	14808 грн	Детальніше
GN 852.3-1700-TS-NI Характеристики: b₁ - Размер 1700 FH в Н 17000 a₁ - a₂ - b₂ - b₃ - d<sub>1</sub> - h₁ ≈ 55 b₄ - d₂ - w₁ - d<sub>3</sub> - h₂ 34.5 m₁ - s 7 b₅ 28 l₁ ≈ - m₂ - l₃ ≈ - b₆ 26.5 r ≈ - t - b₇ 38 b₈ 17 l₂ min - m₃ - w₂ ≈ - m₄ - m₅ - 14808 грн Під замовлення До кошику
GN 852.3-4000-T-NI	85	4000	40000	-	-	80	-	-	68	60	10.5	-	16	42.5	57	9	-	-	14	-	-	-	2	-	20	-	57	-	12.5	35	Так	22676 грн	Детальніше
GN 852.3-4000-T-NI Характеристики: b₁ 85 Размер 4000 FH в Н 40000 a₁ - a₂ - b₂ 80 b₃ - d<sub>1</sub> - h₁ ≈ 68 b₄ 60 d₂ 10.5 w₁ - d<sub>3</sub> 16 h₂ 42.5 m₁ 57 s 9 b₅ - l₁ ≈ - m₂ 14 l₃ ≈ - b₆ - r ≈ - t 2 b₇ - b₈ 20 l₂ min - m₃ 57 w₂ ≈ - m₄ 12.5 m₅ 35 22676 грн Так До кошику
GN 852.3-4000-T6-NI	85	4000	40000	28	27	80	55	M 12	68	60	10.5	62	16	42.5	57	9	-	271	14	151	-	107	2	-	20	30	57	25	12.5	35	Так	23165 грн	Детальніше
GN 852.3-4000-T6-NI Характеристики: b₁ 85 Размер 4000 FH в Н 40000 a₁ 28 a₂ 27 b₂ 80 b₃ 55 d<sub>1</sub> M 12 h₁ ≈ 68 b₄ 60 d₂ 10.5 w₁ 62 d<sub>3</sub> 16 h₂ 42.5 m₁ 57 s 9 b₅ - l₁ ≈ 271 m₂ 14 l₃ ≈ 151 b₆ - r ≈ 107 t 2 b₇ - b₈ 20 l₂ min 30 m₃ 57 w₂ ≈ 25 m₄ 12.5 m₅ 35 23165 грн Так До кошику
GN 852.3-4000-T6S-NI	-	4000	40000	28	27	-	55	M 12	68	-	-	62	-	42.5	-	9	34	266	-	151	32	107	-	50	20	30	-	25	-	-	Так	22748 грн	Детальніше
GN 852.3-4000-T6S-NI Характеристики: b₁ - Размер 4000 FH в Н 40000 a₁ 28 a₂ 27 b₂ - b₃ 55 d<sub>1</sub> M 12 h₁ ≈ 68 b₄ - d₂ - w₁ 62 d<sub>3</sub> - h₂ 42.5 m₁ - s 9 b₅ 34 l₁ ≈ 266 m₂ - l₃ ≈ 151 b₆ 32 r ≈ 107 t - b₇ 50 b₈ 20 l₂ min 30 m₃ - w₂ ≈ 25 m₄ - m₅ - 22748 грн Так До кошику
GN 852.3-4000-TS-NI	-	4000	40000	-	-	-	-	-	68	-	-	-	-	42.5	-	9	34	-	-	-	32	-	-	50	20	-	-	-	-	-	Під замовлення	22216 грн	Детальніше
GN 852.3-4000-TS-NI Характеристики: b₁ - Размер 4000 FH в Н 40000 a₁ - a₂ - b₂ - b₃ - d<sub>1</sub> - h₁ ≈ 68 b₄ - d₂ - w₁ - d<sub>3</sub> - h₂ 42.5 m₁ - s 9 b₅ 34 l₁ ≈ - m₂ - l₃ ≈ - b₆ 32 r ≈ - t - b₇ 50 b₈ 20 l₂ min - m₃ - w₂ ≈ - m₄ - m₅ - 22216 грн Під замовлення До кошику

Характеристики

Тип
Тип T6: з монтажними отворами, із засувкою з П-подібним болтом, із захопленням
Тип T: з монтажними отворами, без засувки з П-подібним болтом, із захватом
Тип T6S: для зварювання, із засувкою з П-подібним болтом, із захопленням
Тип TS: для зварювання, без засувки з П-подібним болтом, із захопленням
Варіант виконання з нержавіючої сталі NI
Корпус / захват / затискний важіль / засувка з П-подібним болтом
Нержавіюча сталь AISI 304
ковані
Інші компоненти
Нержавіюча сталь AISI 303
Усі рухомі частини
змащені спеціальним мастилом

особливості та сфери застосування

Шарнірні затискачі типу засувки GN 852.3 мають компактну конструкцію і можуть бути використані для забезпечення високої здатності, що утримує.

У разі використання гайкового ключа запобіжний гачок примусово закріплюється на корпусі. Це запобігає ненавмисному або викликаному вібрацією звільненню із затискного положення. Для відкриття запобіжного гачка передбачається операція, що виконується однією рукою.

Хід натяжної засувки може бути відрегульований у межах його діапазону.

На додаток до показаних у таблиці стандартних довжин засувок «болт – скоба» безліч виробів іншої довжини також доступна в рамках GN 951.2 серії.

Загальна інформація про шарнірні затискачі

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_852.3.pdf

Залиште відгук про товар!

Тип T6: з отворами для кріплення, з натяжною скобою, з кронштейном
Тип T: з монтажними отворами, без засувки (під скоби різної довжини GN 951.2), з кронштейном
Тип T6S: для зварювання, з натяжною петлею, з кронштейном
Тип TS: для зварювання, без скоби (під скоби різної довжини GN 951.2), із крючком
