Ексцентрикові натискні гвинти для бокового притиску овальною головкою GN 418.3

Друк

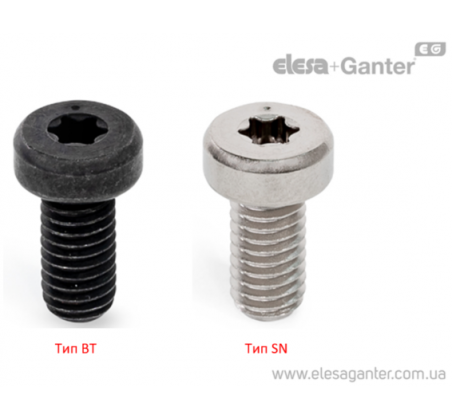

Ексцентрикові натискні гвинти для бокового притиску овальною головкою GN 418.3 – фото 1

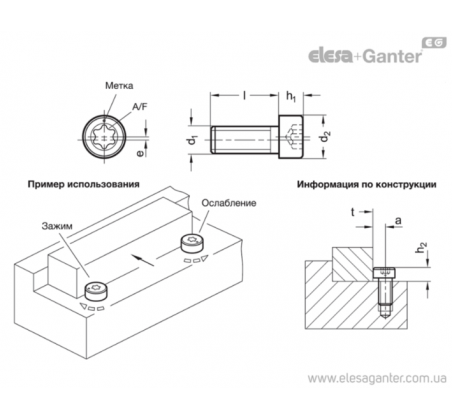

Ексцентрикові натискні гвинти для бокового притиску овальною головкою GN 418.3 – Креслення 1
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 418.3 Сталь чорніння/нікельовані
Артікул d2 +0.1/-0.12 e +0.1 h2 max t Доп вiдхил деталi A/F d1 a h1 Довжина l В наявності Ціна
GN 418.3-M10-20-BT 16 1 9.5 -1.5 / +0.5 T40 M 10 7.5 +0.5/0 7 20 Так
550 грн
Детальніше
GN 418.3-M10-20-SN 16 1 9.5 -1.5 / +0.5 T40 M 10 7.5 +0.5/0 7 20 Під замовлення Під замовлення
627 грн
Детальніше
GN 418.3-M12-24-BT 18 1 10.9 -1.5 / +0.5 T45 M 12 8.5 +0.5/0 8 24 Під замовлення Під замовлення
623 грн
Детальніше
GN 418.3-M12-24-SN 18 1 10.9 -1.5 / +0.5 T45 M 12 8.5 +0.5/0 8 24 Так
839 грн
Детальніше
GN 418.3-M3-6-BT 6.8 0.4 3.3 -0.7 / +0.1 T10 M 3 3.1 +0.3/0 2.5 6 Так
410 грн
Детальніше
GN 418.3-M3-6-SN 6.8 0.4 3.3 -0.7 / +0.1 T10 M 3 3.1 +0.3/0 2.5 6 Під замовлення Під замовлення
421 грн
Детальніше
GN 418.3-M4-8-BT 7 0.4 4.1 -0.75 / +0.05 T15 M 4 3.15 +0.3/0 3 8 Під замовлення Під замовлення
436 грн
Детальніше
GN 418.3-M4-8-SN 7 0.4 4.1 -0.75 / +0.05 T15 M 4 3.15 +0.3/0 3 8 Так
447 грн
Детальніше
GN 418.3-M5-10-BT 8.5 0.4 5.3 -0.75 / +0.05 T20 M 5 3.9 +0.3/0 4 10 Так
412 грн
Детальніше
GN 418.3-M5-10-SN 8.5 0.4 5.3 -0.75 / +0.05 T20 M 5 3.9 +0.3/0 4 10 Під замовлення Під замовлення
423 грн
Детальніше
GN 418.3-M6-12-BT 10 0.5 5.5 -0.85 / +0.15 T25 M 6 4.65 +0.3/0 4 12 Під замовлення Під замовлення
424 грн
Детальніше
GN 418.3-M6-12-SN 10 0.5 5.5 -0.85 / +0.15 T25 M 6 4.65 +0.3/0 4 12 Під замовлення Під замовлення
439 грн
Детальніше
GN 418.3-M8-16-BT 13 0.8 7 -1.25 / +0.35 T30 M 8 6.05 +0.5/0 5 16 Під замовлення Під замовлення
481 грн
Детальніше
GN 418.3-M8-16-SN 13 0.8 7 -1.25 / +0.35 T30 M 8 6.05 +0.5/0 5 16 Під замовлення Під замовлення
518 грн
Детальніше
Характеристики

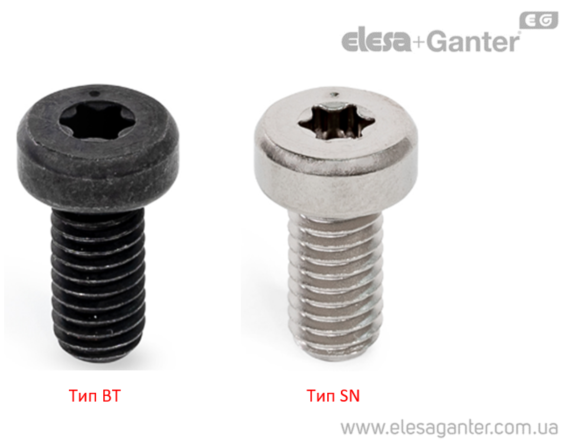

Сталь
Чорнення BT
Хімічно нікельований сріблястий колір SN
особливості та сфери застосування
Ексцентрикові натискні гвинти GN 418.3 затискають деталі за допомогою головок гвинтів ексцентрикових, які в залежності від розміру мають зсув на розмір e по відношенню до центральної осі стрижня гвинта.

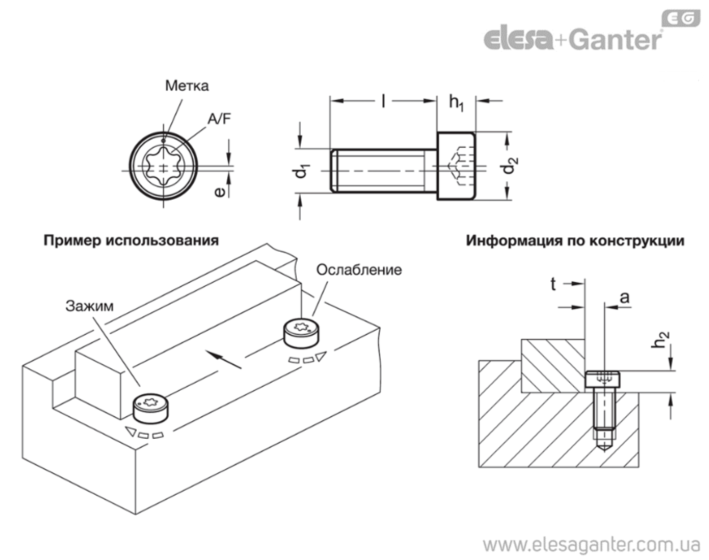

Різьбові отвори для монтажу ексцентрикових натискних гвинтів у кріпленні повинні бути просвердлені відповідно до креслення на відстані a по відношенню до деталі.
Головка гвинта знаходиться в положенні затискача, коли ексцентриковий натискний гвинт повернутий назад після повного вкручування настільки, що маркерна точка знаходиться навпроти поверхні затискача деталі.
Для затискання ексцентрикові натискні гвинти затягуються до певного моменту, що крутить, коли ексцентрик притискається до деталі. Макс. допустиме відхилення деталі t гарантує, що відстань затиску знаходиться у відповідному для ексцентрика діапазоні.
