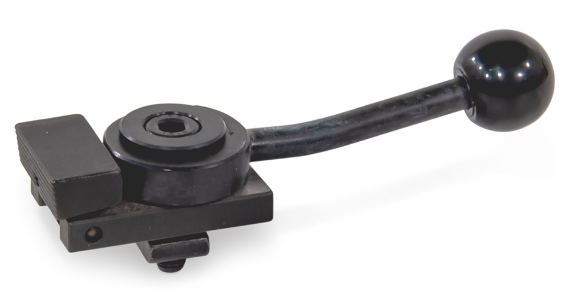

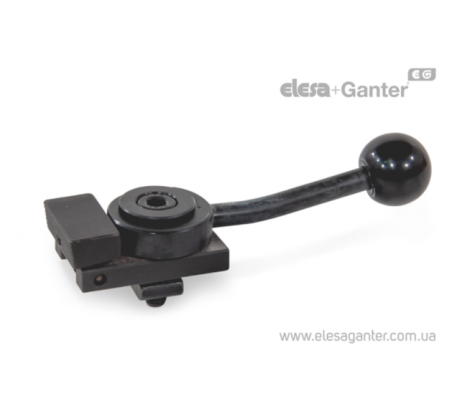

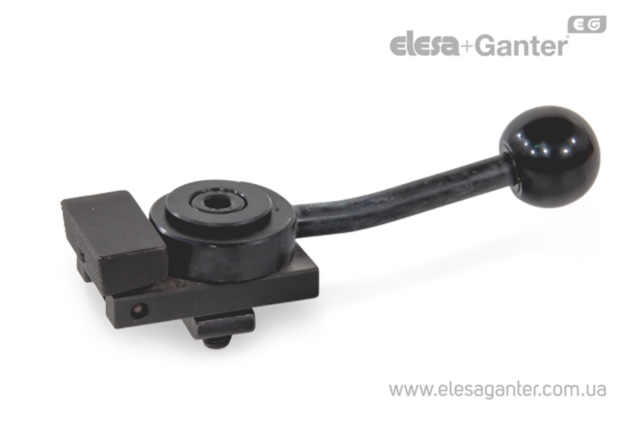

Бічні ексцентрикові притиски верстатні фіксатори заготовок посилений притиск до 7000 Н GN 9190-E
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 9190-E Навуглерожена сталь, ручка абразивостійкий дюропласт, зубчаста затискна пластини

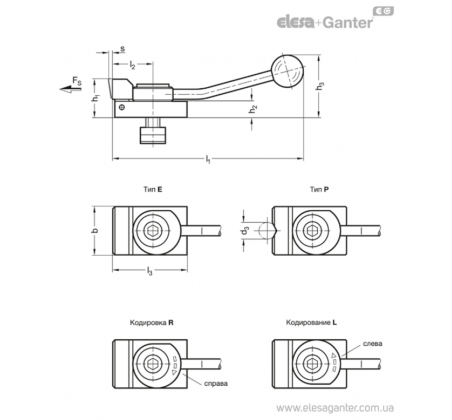

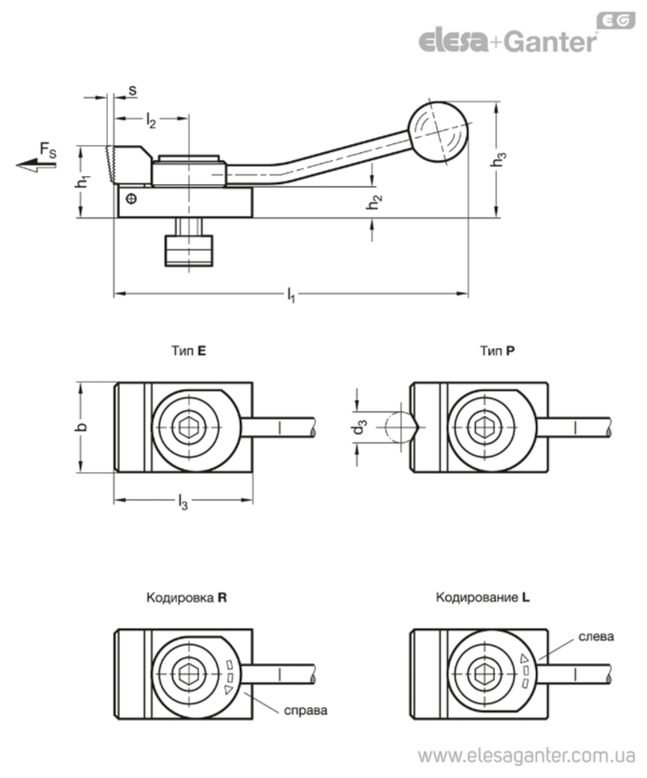

| Артікул | a Ширина паза | Fs в кН | s |затискн хiд| | d1 | d2 | l1 | h2 | l2 | l3 | h3 | h4 | b | h1 | h5 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 9190-10-M8-E-L | 10 | 3.5 | 3 | M 8 | 8.4 | 132 | 8 | 32 | 50 | 40 | 30 | 32 | 20 | 12.6 |
Під замовлення
|
15281
|
|||
| GN 9190-10-M8-E-R | 10 | 3.5 | 3 | M 8 | 8.4 | 132 | 8 | 32 | 50 | 40 | 30 | 32 | 20 | 12.6 | Так |
15281
|
|||
| GN 9190-12-M12-E-L | 12 | 7 | 4 | M 12 | 12.5 | 190 | 16 | 40 | 72 | 62 | 63 | 48 | 38 | - |
Під замовлення
|
18203
|
|||
| GN 9190-12-M12-E-R | 12 | 7 | 4 | M 12 | 12.5 | 190 | 16 | 40 | 72 | 62 | 63 | 48 | 38 | - |
Під замовлення
|
18203
|
|||
| GN 9190-14-M12-E-L | 14 | 7 | 4 | M 12 | 12.5 | 190 | 16 | 40 | 72 | 62 | 40 | 48 | 38 | 19.1 |
Під замовлення
|
18203
|
|||
| GN 9190-14-M12-E-R | 14 | 7 | 4 | M 12 | 12.5 | 190 | 16 | 40 | 72 | 62 | 40 | 48 | 38 | 19.1 | Так |
18203
|
Характеристики
Типи
- Тип E: із зубчастою затискною вилкою
Позначення
- R: Затискач обертання за годинниковою стрілкою
- L: Затискач обертанням проти годинникової стрілки
Затискні механізми
Сталь
Навуглерожена сталь
Чорнена
Куляста ручка DIN 319
Пластик, дюропласт
чорний колір, глянсове оздоблення

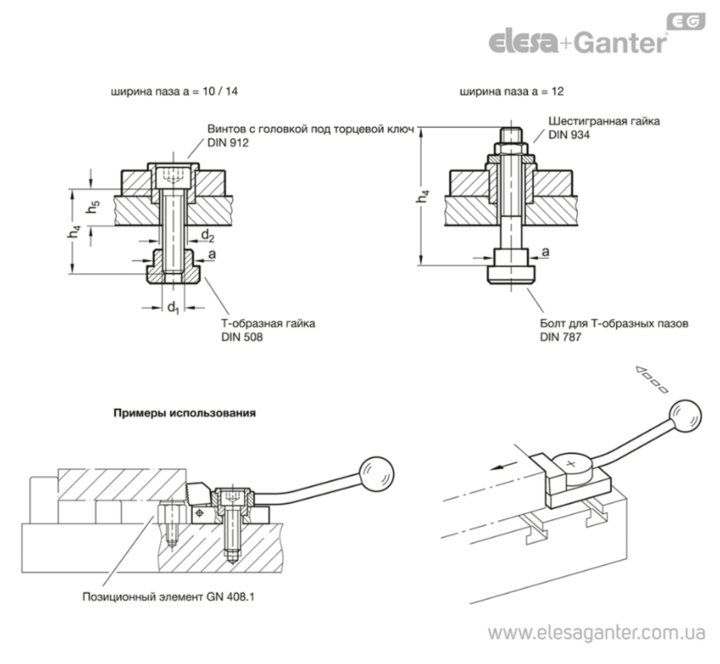

Для ширини паза a = 10/14
Гайки для T-подібних пазів DIN 508
Гвинт із головкою під торцевий ключ DIN 912
Для ширини паза a = 12
Болти для Т-подібних пазів DIN 787
Шестигранна гайка DIN 934
Сталь, чорніння
особливості та сфери застосування
З бічними затискачами GN 9190 заготовки затискаються поворотною затискною вилкою. Сила затиску діє у бічному напрямку та у напрямку зверху вниз для притискання заготовки до фіксованих упорів та опорної поверхні.
Хід затискача затискної вилки виходить в результаті поворотного руху ручки з ексцентриковим кулачком. При відпусканні ручки відбувається повернення затискної вилки під дією пружини. Невелика загальна висота бічних затискачів дозволяє механічну обробку поверхні заготовки.
Бічні затискачі можна загвинчувати безпосередньо, наприклад, у монтажну пластину, або кріпити до столів механічної обробки за допомогою T-подібних пазів. Крім того, є можливість їх монтажу в будь-якому положенні перпендикулярно T-подібному пазу з використанням опорних блоків зі шліцами GN 9190.3, які доступні як допоміжне приладдя.
Залиште відгук про товар!
Позначення
- R: Затискач обертання за годинниковою стрілкою
- L: Затискач обертанням проти годинникової стрілки
Аксесуари
- опорні блоки зі шліцами GN 9190.3
