GN 9190.1-E

Бокові клинові затискачі притискної та упорної дії зусиллям до 21 500 Н

Високоміцна сталь, зубчаста затискна поверхня

GN 9190.1-P

Бокові клинові затискачі притискної та упорної дії зусиллям до 21 500 Н

Високоміцна сталь, із призматичною затискною вилкою

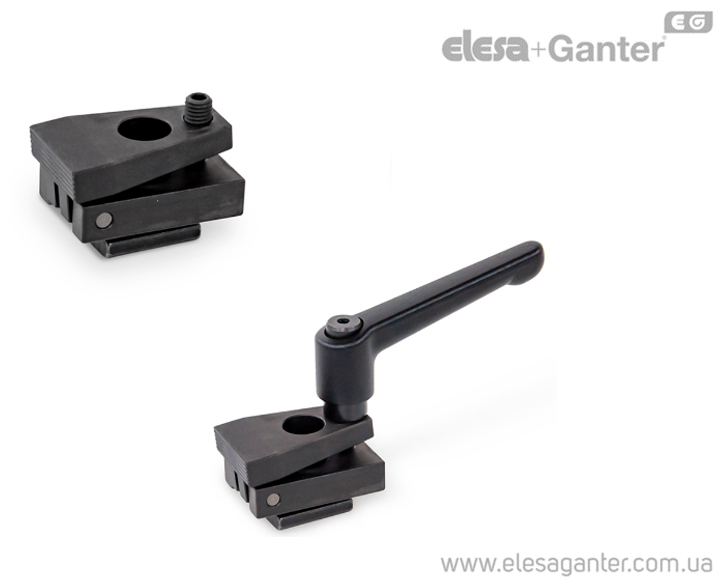

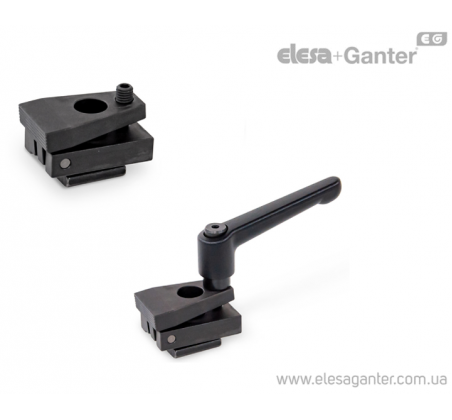

Бокові клинові затискачі притискної та упорної дії зусиллям до 21 500 Н GN 9190.1-E – фото 1

Бокові клинові затискачі притискної та упорної дії зусиллям до 21 500 Н GN 9190.1-E – Креслення 1

Бокові клинові затискачі притискної та упорної дії зусиллям до 21 500 Н GN 9190.1-E – Креслення 2

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 9190.1-E Високоміцна сталь, зубчаста затискна поверхня

Артікул
Артікул	a Ширина паза	Fs в кН	s \|затискн хiд\|	Макс.момент затяжкиMA, Н·м	d₁	d₂	l₁	h₂	l₂	d₄	l₃	l₄	h₃	b	h₁	В наявності	Ціна
GN 9190.1-10-M8-E-G	10	7	3	3	M 8	8.4	52	20	28	M 8	30	-	8	32	24	Під замовлення	13444 грн	Детальніше
GN 9190.1-10-M8-E-G Характеристики: a Ширина паза 10 Fs в кН 7 s \|затискн хiд\| 3 Макс.момент затяжкиMA, Н·м 3 d₁ M 8 d₂ 8.4 l₁ 52 h₂ 20 l₂ 28 d₄ M 8 l₃ 30 l₄ - h₃ 8 b 32 h₁ 24 13444 грн Під замовлення До кошику
GN 9190.1-10-M8-E-K	10	7	3	3	M 8	8.4	52	20	28	M 8	30	63	8	32	24	Під замовлення	14243 грн	Детальніше
GN 9190.1-10-M8-E-K Характеристики: a Ширина паза 10 Fs в кН 7 s \|затискн хiд\| 3 Макс.момент затяжкиMA, Н·м 3 d₁ M 8 d₂ 8.4 l₁ 52 h₂ 20 l₂ 28 d₄ M 8 l₃ 30 l₄ 63 h₃ 8 b 32 h₁ 24 14243 грн Під замовлення До кошику
GN 9190.1-14-M12-E-G	14	15	4	9	M 12	12.5	72	30	40	M 12	44	-	11	48	37	Під замовлення	15781 грн	Детальніше
GN 9190.1-14-M12-E-G Характеристики: a Ширина паза 14 Fs в кН 15 s \|затискн хiд\| 4 Макс.момент затяжкиMA, Н·м 9 d₁ M 12 d₂ 12.5 l₁ 72 h₂ 30 l₂ 40 d₄ M 12 l₃ 44 l₄ - h₃ 11 b 48 h₁ 37 15781 грн Під замовлення До кошику
GN 9190.1-14-M12-E-K	14	15	4	9	M 12	12.5	72	30	40	M 12	44	78	11	48	37	Під замовлення	16739 грн	Детальніше
GN 9190.1-14-M12-E-K Характеристики: a Ширина паза 14 Fs в кН 15 s \|затискн хiд\| 4 Макс.момент затяжкиMA, Н·м 9 d₁ M 12 d₂ 12.5 l₁ 72 h₂ 30 l₂ 40 d₄ M 12 l₃ 44 l₄ 78 h₃ 11 b 48 h₁ 37 16739 грн Під замовлення До кошику
GN 9190.1-18-M16-E-G	18	21.5	7	20	M 16	16.5	86	35	41	M 16	56	-	13	68	47	Під замовлення	18897 грн	Детальніше
GN 9190.1-18-M16-E-G Характеристики: a Ширина паза 18 Fs в кН 21.5 s \|затискн хiд\| 7 Макс.момент затяжкиMA, Н·м 20 d₁ M 16 d₂ 16.5 l₁ 86 h₂ 35 l₂ 41 d₄ M 16 l₃ 56 l₄ - h₃ 13 b 68 h₁ 47 18897 грн Під замовлення До кошику
GN 9190.1-18-M16-E-K	18	21.5	7	20	M 16	16.5	86	35	41	M 16	56	108	13	68	47	Під замовлення	20291 грн	Детальніше
GN 9190.1-18-M16-E-K Характеристики: a Ширина паза 18 Fs в кН 21.5 s \|затискн хiд\| 7 Макс.момент затяжкиMA, Н·м 20 d₁ M 16 d₂ 16.5 l₁ 86 h₂ 35 l₂ 41 d₄ M 16 l₃ 56 l₄ 108 h₃ 13 b 68 h₁ 47 20291 грн Під замовлення До кошику

Характеристики

Типи

Тип E: із зубчастою затискною вилкою

Позначення

G: хід затискача з гвинтом із кульовим наконечником
K: хід затискача з регульованою ручкою важільного типу

Затискні механізми

Сталь

Навуглерожена сталь

Чорнена

Гайка для T-подібного паза

Сталь, чорніння

Клас матеріалу 10

Гвинт із головкою під торцевий ключ DIN 912

Сталь, чорніння

Клас матеріалу 12.9

Гвинт із кульовим наконечником (кодування G)

Сталь, чорніння

Кулька, загартована сталь

ручка важільного типу для (кодування K)

Цинк, лиття під тиском

З пластиковим покриттям

чорний колір RAL 9005, текстурована обробка поверхні

Різьбова вставка

Сталь, чорніння

Кулька, загартована сталь

особливості та сфери застосування

З бічними затискачами GN 9190.1 заготовки затискаються поворотною затискною вилкою. Сила затиску діє у бічному напрямку та у напрямку зверху вниз для притискання заготовки до фіксованих упорів та опорної поверхні.

Хід затискача затискної вилки виходить в результаті глибини загвинчування затискного різьблення d4. При відпусканні гвинта відбувається повернення затискної вилки під дією пружини. Невелика загальна висота бічних затискачів дозволяє механічну обробку всієї поверхні заготовки.

Бічні затискачі можна загвинчувати безпосередньо, наприклад, у монтажну пластину, або кріпити до столів механічної обробки за допомогою T-подібних пазів. Крім того, є можливість їх монтажу в будь-якому положенні перпендикулярно T-подібному пазу з використанням опорних блоків зі шліцами GN 9190.3, які доступні як допоміжне приладдя.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 9190.1.pdf

Залиште відгук про товар!

Тип

G: хід затискача з гвинтом із кульовим наконечником
K: хід затискача з регульованою ручкою важільного типу

Аксесуари на окреме замовлення

опорні блоки із шліцевим кріпленням GN 9190.3

Ці вироби так само можуть вас зацікавити

GN 418.3

Ексцентрикові натискні гвинти для бокового притиску овальною головкою

Сталь чорніння/нікельоване покриття

Перегляд

GN 9192.3

Підставні циліндри для збільшення висоти затиску (ширини заготовок) для притисків GN 9192, розширювачі притисків

Сталь навуглерожена, чорніння

Перегляд

GN 9190

Бічні ексцентрикові затискачі верстатні фіксації заготовок посилений притиск

Навуглерожена сталь, ручка абразивостійкий дюропласт

Перегляд

GN 9190.2

Бокові клинові затискачі притискної та упорної дії з опорним вушком

Високоміцна сталь, зубчаста/призматична затискна поверхня притиску

Перегляд

GN 9190.3

Опорні блоки з шліцьовим кріпленням для бокових затискачів GN 9190/GN 9190.1/GN 9190.2

Загартована сталь, чорніння

Перегляд

GN 9192

Затискачі верстатні, що підтискаються вниз, монтаж у Т-подібні пази, зусиллям притиску до 10 000 Н

Високоякісна сталь, із затискним гвинтом/регулювальною ручкою

Перегляд

GN 9190.1

Бокові клинові затискачі притискної та упорної дії

Високоміцна сталь, зубчаста/призматична затискна поверхня прижиму

Перегляд

GN 9192.2

Позиційні регулюючі обмежувачі повороту затискачів GN 9192 до 110 °

Сталь чорніння, сталевий установчий гвин з латунною головкою

Перегляд
