Затискачі верстатні, що підтискаються вниз, монтаж у Т-подібні пази, зусиллям притиску до 10 000 Н GN 9192-S

Друк

GN 9192-S

Затискачі верстатні, що підтискаються вниз, монтаж у Т-подібні пази, зусиллям притиску до 10 000 Н

Високоякісна сталь, із затискним гвинтом

GN 9192-K

Затискачі верстатні, що підтискаються вниз, монтаж у Т-подібні пази, зусиллям притиску до 10 000 Н

Високоякісна сталь, з регулювальною ручкою

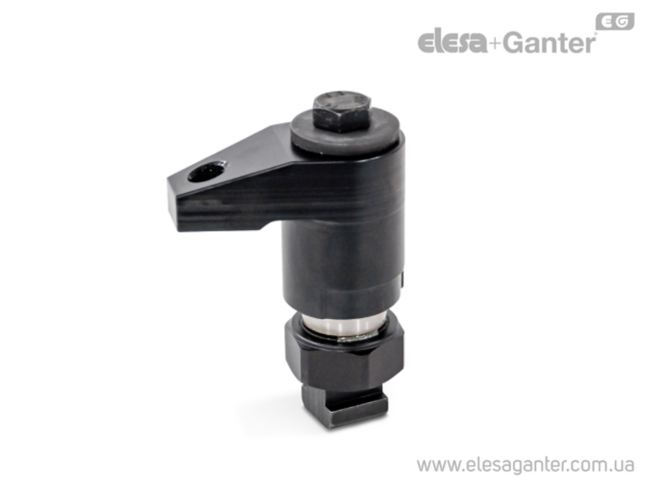

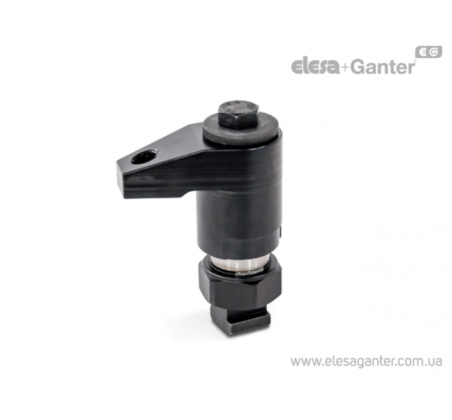

Затискачі верстатні, що підтискаються вниз, монтаж у Т-подібні пази, зусиллям притиску до 10 000 Н GN 9192-S – фото 1

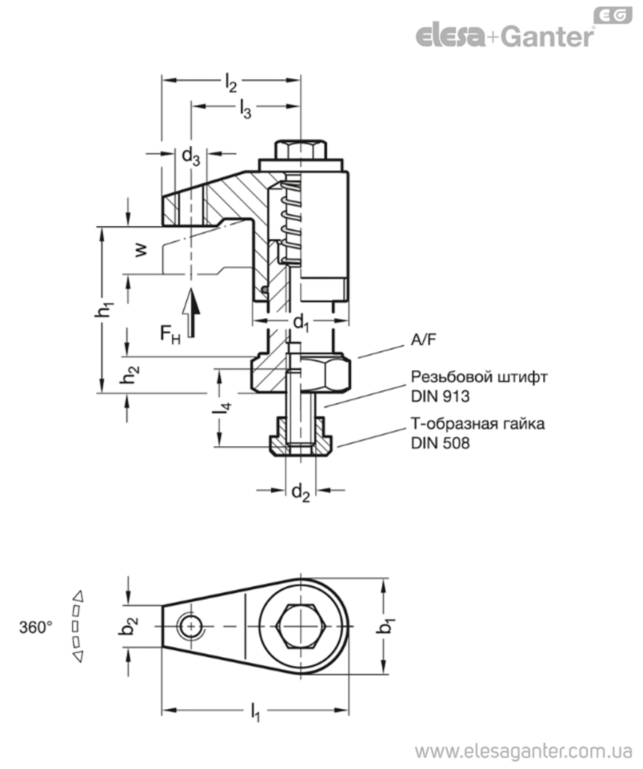

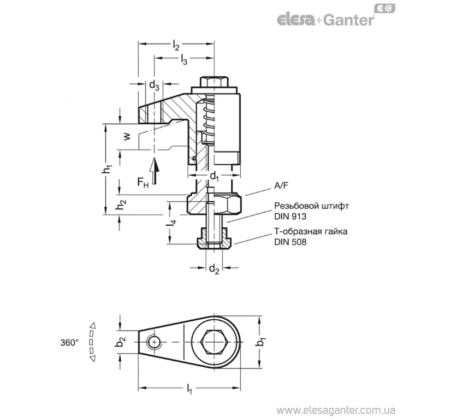

Затискачі верстатні, що підтискаються вниз, монтаж у Т-подібні пази, зусиллям притиску до 10 000 Н GN 9192-S – Креслення 1

Затискачі верстатні, що підтискаються вниз, монтаж у Т-подібні пази, зусиллям притиску до 10 000 Н GN 9192-S – Креслення 2

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 9192-S Високоякісна сталь, із затискним гвинтом

Артікул
Артікул	FH в кН	h₁ max	h₁ t min	w Хiд	b₁	A/F	b₂	d₁	d₂	l₁	d₃	h₂	l₂	l₃	l₄	h₃	В наявності	Ціна
GN 9192-25-5-S	5	35	30	5	26	22	10	25	M 8	49.5	M 8	10	35	28	20	20.9	Під замовлення	13991 грн	Детальніше
GN 9192-25-5-S Характеристики: FH в кН 5 h₁ max 35 h₁ t min 30 w Хiд 5 b₁ 26 A/F 22 b₂ 10 d₁ 25 d₂ M 8 l₁ 49.5 d₃ M 8 h₂ 10 l₂ 35 l₃ 28 l₄ 20 h₃ 20.9 13991 грн Під замовлення До кошику
GN 9192-40-20-S	10	70	50	20	40	36	17	40	M 12	75	M 12	15	55	43	35	36	Так	21611 грн	Детальніше
GN 9192-40-20-S Характеристики: FH в кН 10 h₁ max 70 h₁ t min 50 w Хiд 20 b₁ 40 A/F 36 b₂ 17 d₁ 40 d₂ M 12 l₁ 75 d₃ M 12 h₂ 15 l₂ 55 l₃ 43 l₄ 35 h₃ 36 21611 грн Так До кошику
GN 9192-40-30-S	10	98	68	30	40	36	17	40	M 12	75	M 12	15	55	43	35	36	Так	21611 грн	Детальніше
GN 9192-40-30-S Характеристики: FH в кН 10 h₁ max 98 h₁ t min 68 w Хiд 30 b₁ 40 A/F 36 b₂ 17 d₁ 40 d₂ M 12 l₁ 75 d₃ M 12 h₂ 15 l₂ 55 l₃ 43 l₄ 35 h₃ 36 21611 грн Так До кошику
GN 9192-40-40-S	10	135	95	40	40	36	17	40	M 12	75	M 12	22	55	43	35	36	Під замовлення	22420 грн	Детальніше
GN 9192-40-40-S Характеристики: FH в кН 10 h₁ max 135 h₁ t min 95 w Хiд 40 b₁ 40 A/F 36 b₂ 17 d₁ 40 d₂ M 12 l₁ 75 d₃ M 12 h₂ 22 l₂ 55 l₃ 43 l₄ 35 h₃ 36 22420 грн Під замовлення До кошику

Характеристики

Типи

Тип S: із затискним гвинтом

Основа

Сталь

Навуглерожена сталь

Чорнена

Т-подібна гайка

Високоякісна сталь, чорніння

Клас матеріалу 10

Гвинт установки DIN 913

Сталь, чорніння

особливості та сфери застосування

Затискачі, що підтискаються вниз, GN 9192 являють собою компактні затискні елементи для швидкого і надійного затискання в інструменті та кріпильної конструкції.

Прихват можна повернути вручну на 360°, щоб можна було швидко і легко вставити і витягти заготовки зверху.

Позиційне кільце GN 9192.2, доступне в якості допоміжного пристосування, обмежує діапазон обертання затискачів, що підтискаються вниз, до 110 ° вліво або вправо через позиційний штифт Положення кільця можна відрегулювати для гарантованого досягнення положення затиску

Затискачі, що підтискаються вниз, можна загвинчувати безпосередньо, наприклад, у монтажну пластину, або кріпити до столів механічної обробки за допомогою T-подібних пазів. Циліндри висоти GN 9192.3 можуть використовуватися для збільшення висоти затискача. .

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 9192.pdf

Залиште відгук про товар!

Аксесуари на окреме замовлення

Кільце позиційне GN 9192.2
Циліндри висоти GN 9192.3
