Бічні ексцентрикові притиски верстатні фіксатори заготовок посилений притиск до 7000 Н GN 9190-P

Друк

GN 9190-E

Бічні ексцентрикові притиски верстатні фіксатори заготовок посилений притиск до 7000 Н

Навуглерожена сталь, ручка абразивостійкий дюропласт, зубчаста затискна пластини

GN 9190-P

Бічні ексцентрикові притиски верстатні фіксатори заготовок посилений притиск до 7000 Н

Навуглерожена сталь, ручка абразивостійкий дюропласт, із призматичною затискною вилкою

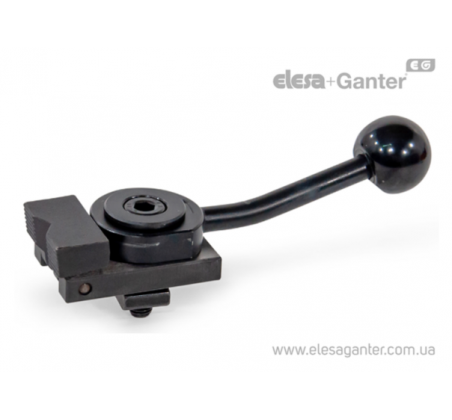

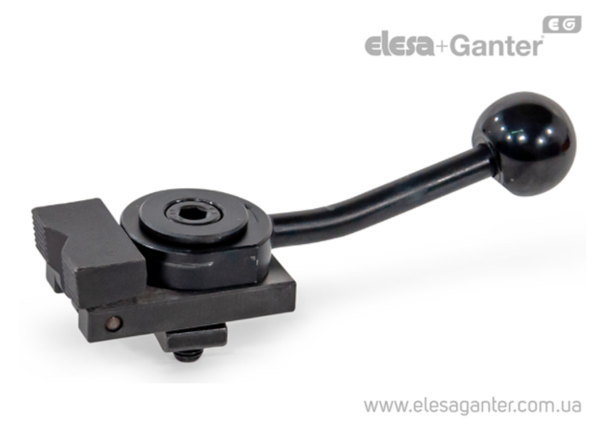

Бічні ексцентрикові притиски верстатні фіксатори заготовок посилений притиск до 7000 Н GN 9190-P – фото 1

Бічні ексцентрикові притиски верстатні фіксатори заготовок посилений притиск до 7000 Н GN 9190-P – Креслення 1

Бічні ексцентрикові притиски верстатні фіксатори заготовок посилений притиск до 7000 Н GN 9190-P – Креслення 2

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 9190-P Навуглерожена сталь, ручка абразивостійкий дюропласт, із призматичною затискною вилкою

Артікул
Артікул	a Ширина паза	d₃ max	d₃ t min	Fs в кН	s \|затискн хiд\|	d₁	d₂	l₁	h₂	l₂	l₃	h₃	h₄	b	h₁	h₅	В наявності	Ціна
GN 9190-10-M8-P-L	10	26	4	3.5	3	M 8	8.4	132	8	32	50	40	30	32	20	12.6	Під замовлення	15587 грн	Детальніше
GN 9190-10-M8-P-L Характеристики: a Ширина паза 10 d₃ max 26 d₃ t min 4 Fs в кН 3.5 s \|затискн хiд\| 3 d₁ M 8 d₂ 8.4 l₁ 132 h₂ 8 l₂ 32 l₃ 50 h₃ 40 h₄ 30 b 32 h₁ 20 h₅ 12.6 15587 грн Під замовлення До кошику
GN 9190-10-M8-P-R	10	26	4	3.5	3	M 8	8.4	132	8	32	50	40	30	32	20	12.6	Під замовлення	15587 грн	Детальніше
GN 9190-10-M8-P-R Характеристики: a Ширина паза 10 d₃ max 26 d₃ t min 4 Fs в кН 3.5 s \|затискн хiд\| 3 d₁ M 8 d₂ 8.4 l₁ 132 h₂ 8 l₂ 32 l₃ 50 h₃ 40 h₄ 30 b 32 h₁ 20 h₅ 12.6 15587 грн Під замовлення До кошику
GN 9190-12-M12-P-L	12	26	4	7	4	M 12	12.5	190	16	40	72	62	63	48	38	-	Під замовлення	18567 грн	Детальніше
GN 9190-12-M12-P-L Характеристики: a Ширина паза 12 d₃ max 26 d₃ t min 4 Fs в кН 7 s \|затискн хiд\| 4 d₁ M 12 d₂ 12.5 l₁ 190 h₂ 16 l₂ 40 l₃ 72 h₃ 62 h₄ 63 b 48 h₁ 38 h₅ - 18567 грн Під замовлення До кошику
GN 9190-12-M12-P-R	12	26	4	7	4	M 12	12.5	190	16	40	72	62	63	48	38	-	Під замовлення	18567 грн	Детальніше
GN 9190-12-M12-P-R Характеристики: a Ширина паза 12 d₃ max 26 d₃ t min 4 Fs в кН 7 s \|затискн хiд\| 4 d₁ M 12 d₂ 12.5 l₁ 190 h₂ 16 l₂ 40 l₃ 72 h₃ 62 h₄ 63 b 48 h₁ 38 h₅ - 18567 грн Під замовлення До кошику
GN 9190-14-M12-P-L	14	26	4	7	4	M 12	12.5	190	16	40	72	62	40	48	38	19.1	Під замовлення	18567 грн	Детальніше
GN 9190-14-M12-P-L Характеристики: a Ширина паза 14 d₃ max 26 d₃ t min 4 Fs в кН 7 s \|затискн хiд\| 4 d₁ M 12 d₂ 12.5 l₁ 190 h₂ 16 l₂ 40 l₃ 72 h₃ 62 h₄ 40 b 48 h₁ 38 h₅ 19.1 18567 грн Під замовлення До кошику
GN 9190-14-M12-P-R	14	26	4	7	4	M 12	12.5	190	16	40	72	62	40	48	38	19.1	Під замовлення	18567 грн	Детальніше
GN 9190-14-M12-P-R Характеристики: a Ширина паза 14 d₃ max 26 d₃ t min 4 Fs в кН 7 s \|затискн хiд\| 4 d₁ M 12 d₂ 12.5 l₁ 190 h₂ 16 l₂ 40 l₃ 72 h₃ 62 h₄ 40 b 48 h₁ 38 h₅ 19.1 18567 грн Під замовлення До кошику

Характеристики

Типи

Тип P: із призматичною затискною вилкою

Позначення

R: Затискач обертання за годинниковою стрілкою
L: Затискач обертанням проти годинникової стрілки

Затискні механізми

Сталь

Навуглерожена сталь

Чорнена

Куляста ручка DIN 319

Пластик, дюропласт

чорний колір, глянсове оздоблення

Для ширини паза a = 10/14

Гайки для T-подібних пазів DIN 508

Гвинт із головкою під торцевий ключ DIN 912

Сталь, чорніння

Для ширини паза a = 12

Болти для Т-подібних пазів DIN 787

Шестигранна гайка DIN 934

Сталь, чорніння

особливості та сфери застосування

З бічними затискачами GN 9190 заготовки затискаються поворотною затискною вилкою. Сила затиску діє у бічному напрямку та у напрямку зверху вниз для притискання заготовки до фіксованих упорів та опорної поверхні.

Хід затискача затискної вилки виходить в результаті поворотного руху ручки з ексцентриковим кулачком. При відпусканні ручки відбувається повернення затискної вилки під дією пружини. Невелика загальна висота бічних затискачів дозволяє механічну обробку поверхні заготовки.

Бічні затискачі можна загвинчувати безпосередньо, наприклад, у монтажну пластину, або кріпити до столів механічної обробки за допомогою T-подібних пазів. Крім того, є можливість їх монтажу в будь-якому положенні перпендикулярно T-подібному пазу з використанням опорних блоків зі шліцами GN 9190.3, які доступні як допоміжне приладдя.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 9190.pdf

Залиште відгук про товар!

Позначення

R: Затискач обертання за годинниковою стрілкою
L: Затискач обертанням проти годинникової стрілки

Аксесуари

опорні блоки зі шліцами GN 9190.3
