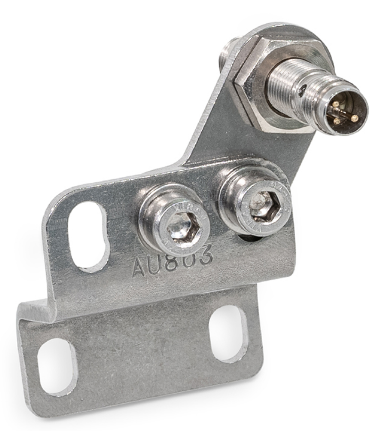

Утримувачі позиційного датчика положення притискного важеля для затискачів з горизонтальним важелем керування з датчиком/без GN 801.4-H
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 801.4-H Нержавіюча сталь
| Артікул | b ≈ | Для затискачiв GN820.1, GN820.4 | Довжина l ≈ | Размер | h ≈ | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|
| GN 801.4-130-H-1 | 48.5 | 130 | 48 | 130 | 45 | Так |
6310
|
|||
| GN 801.4-130-H-2 | 48.5 | 130 | 48 | 130 | 45 | Так |
1622
|
|||
| GN 801.4-230-H-1 | 51.9 | 230 | 50 | 230 | 51 | Так |
6671
|
|||
| GN 801.4-230-H-2 | 51.9 | 230 | 50 | 230 | 51 | Так |
1983
|
Характеристики
Типи
Тип H: для затискача, що перемикається, з горизонтальним натяжним важелем
Ідентифікаційний номер

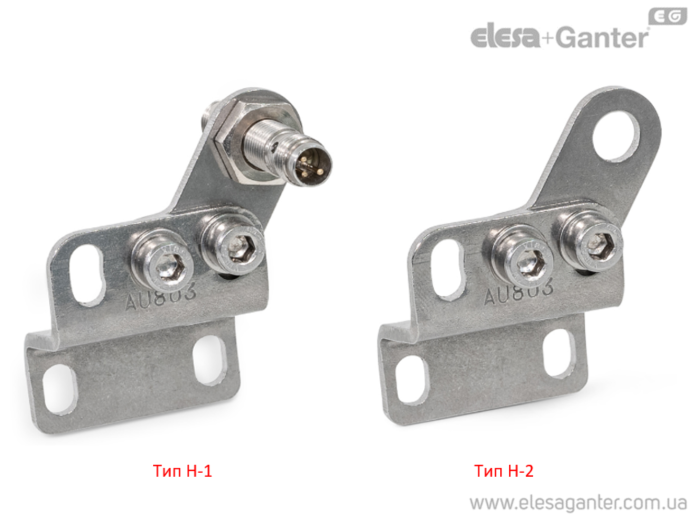

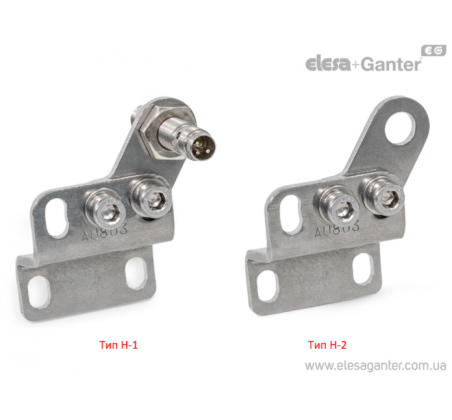

№ 1: з датчиком наближення
№ 2: без датчика наближення
Упорний кронштейн/утримуюча пластина
Регулювальні гайки
Нержавіюча сталь AISI 304
Гвинти з головкою під торцевий ключ / шайби / гайки
Нержавіюча сталь
Датчик наближення під артикулом 1
Корпус нержавіюча сталь AISI 304
Індуктивний, 3-полюсний, PNP-контакт
Різьблення M8 x 1
Робоча температура від -25 до +80 °C
особливості та сфери застосування
Утримувачі датчика GN 801.4 розроблені в якості допоміжного приладдя для затискачів серії GN 820, що перемикаються, і дозволяють безконтактний моніторинг положень затиску за допомогою індуктивного датчика.
Коли затискний важіль знаходиться в положенні затискача, електроніка датчика подає високий сигнал, наприклад, блок управління верстатом, а також додатково показує статус даного перемикача за допомогою світлодіода на датчику.
Таким чином, помилки у роботі можуть надійно виявлятися, і надійність процесу зростає.
Утримувач датчика може бути прибудований до затискачів, що перемикаються, і встановлений праворуч або зліва залежно від ситуації монтажу затискача, що перемикається. Усі деталі постачаються у розібраному вигляді як комплект. Датчик наближення не входить у обсяг постачання артикула 2.
Інструкції з монтажу

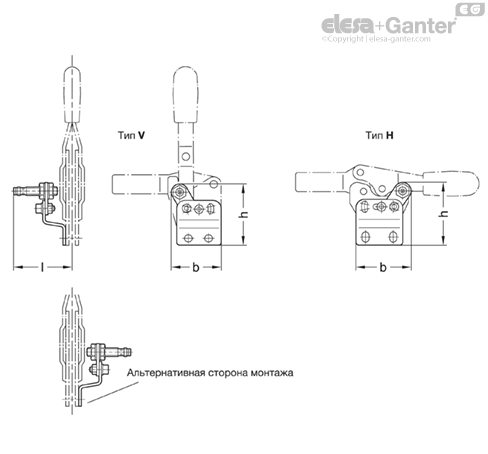

Утримувачі датчика можуть встановлюватися зліва або праворуч затискача, що перемикається. Для цього регулювальні гайки повинні бути затягнуті зліва або зліва утримуючої пластини для запобігання їх обертанню та втраті. Це полегшує надалі складання тримача датчика та регулювання датчика. Подальша зміна сторони монтажу не передбачається.
Датчик встановлюється в отвір в упорному кронштейні відповідно до обраної сторони монтажу, а глибина регулюється і фіксується за допомогою гайок таким чином, щоб важіль затискний без проблем переводив його в положення затиску.
Електричні властивості індуктивного датчика наближення
Залиште відгук про товар!
Аксесуари
- GN 330 кабелі зі з'єднувачем (3-полюсний, довжиною 2 або 5 метрів)
