Пневматичні затискачі вертикального типу GN 862

Друк

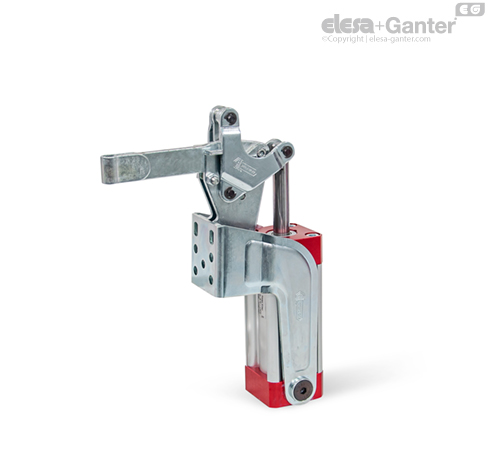

Пневматичні затискачі вертикального типу GN 862 – фото 1

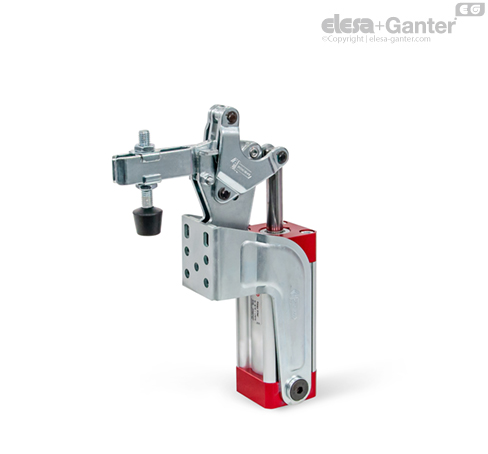

Пневматичні затискачі вертикального типу GN 862 – фото 2

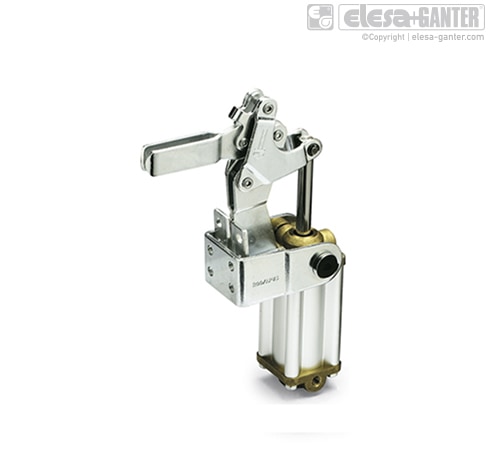

Пневматичні затискачі вертикального типу GN 862 – фото 3
Пневматичні затискачі вертикального типу GN 862 – фото 1
Пневматичні затискачі вертикального типу GN 862 – фото 2
Пневматичні затискачі вертикального типу GN 862 – фото 3

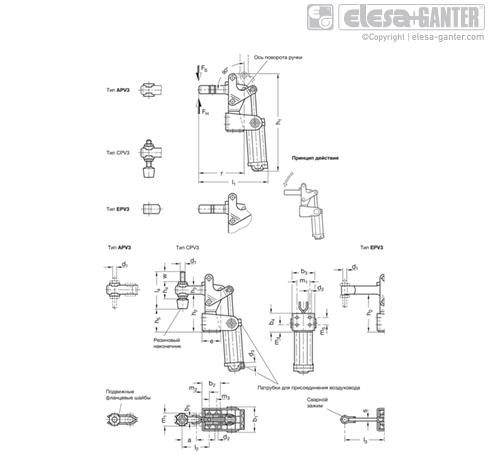

Пневматичні затискачі вертикального типу GN 862 – Креслення 1
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 862 Fнаж 1600-2400 Н/ Fобр 970-1050 Н, Рmax до 6 бар, звичайний/магнітний поршень для безконтактних вимикачів
Артікул b1 Размер FH в Н a ≈ FS в Н w b2 b3 d1 h1 ≈ b4 d2 e d3 h2 m1 s b5 l1 ≈ l2 ≈ l4 m2 h3 h4 l3 max r ≈ Внутр Ø для шланга h5 m3 m4 m5 В наявності Ціна
GN 862-200-APV3 59.5 200 1600 34 970 - 38.5 51 M 8 210 35 6.5 39.5 G 1/8 78 26 - 8.5 150 59 - 14.5 17 - - 98 4 - 16 11 16 Так
15104 грн
Детальніше
GN 862-200-APV3-M 59.5 200 1600 34 970 - 38.5 51 M8 210 35 6.5 39.5 G 1/8 78 26 - 8.5 150 59 - 14.5 17 - - 98 4 - 16 11 16 Так
19267 грн
Детальніше
GN 862-200-CPV3 59.5 200 1600 34 970 21 38.5 51 M 8 210 35 6.5 39.5 G 1/8 78 26 - 8.5 150 59 68 14.5 17 29 - 98 4 54 16 11 16 Так
15224 грн
Детальніше
GN 862-200-CPV3-M 59.5 200 1600 34 970 21 38.5 51 M8 210 35 6.5 39.5 G 1/8 78 26 - 8.5 150 59 68 14.5 17 29 - 98 4 54 16 11 16 Так
19383 грн
Детальніше
GN 862-200-EPV3 59.5 200 1600 - 970 - 38.5 51 M 8 210 35 6.5 39.5 G 1/8 78 - 6 - 150 - - 14.5 17 - 80 98 4 - 16 11 16 Так
15104 грн
Детальніше
GN 862-200-EPV3-M 59.5 200 1600 - 970 - 38.5 51 M8 210 35 6.5 39.5 G 1/8 78 - 6 - 150 - - 14.5 17 - 80 98 4 - 16 11 16 Так
19267 грн
Детальніше
GN 862-300-APV3 68.5 300 2400 42 1050 - 53 60.5 M 10 258 50 8.5 50.5 G 1/4 108 30 - 10.3 187 74 - 16.5 20 - - 122 6 - 28 12 30 Так
21708 грн
Детальніше
GN 862-300-APV3-M 68.5 300 2400 42 1050 - 53 60.5 M10 258 50 8.5 50.5 G 1/4 108 30 - 10.3 187 74 - 16.5 20 - - 122 6 - 28 12 30 Так
25605 грн
Детальніше
GN 862-300-CPV3 68.5 300 2400 42 1050 21 53 60.5 M 10 258 50 8.5 50.5 G 1/4 108 30 - 10.3 187 74 77 16.5 20 35 - 122 6 79.5 28 12 30 Так
21856 грн
Детальніше
GN 862-300-CPV3-M 68.5 300 2400 42 1050 21 53 60.5 M10 258 50 8.5 50.5 G 1/4 108 30 - 10.3 187 74 77 16.5 20 35 - 122 6 79.5 28 12 30 Під замовлення Під замовлення
25755 грн
Детальніше
GN 862-300-EPV3 68.5 300 2400 - 1050 - 53 60.5 M 10 258 50 8.5 50.5 G 1/4 108 - 8 - 187 - - 16.5 20 - 104 122 6 - 28 12 30 Під замовлення Під замовлення
20565 грн
Детальніше
GN 862-300-EPV3-M 68.5 300 2400 - 1050 - 53 60.5 M10 258 50 8.5 50.5 G 1/4 108 - 8 - 187 - - 16.5 20 - 104 122 6 - 28 12 30 Так
25602 грн
Детальніше
Характеристики

Тип
Тип APV3: прихват-вилка з двома фланцевими шайбами
Type CPV3: швелерний варіант з двома фланцевими шайбами та GN 708.1 шпиндельним вузлом
Тип EPV3: Цілісне прихоплення з затискачем
Тип поршня
Кодування M: Магнітний поршень
Деталі з листового металу
Навуглерожена сталь С10
оцинкована, блакитна пасивація
Несучі штифти загартовані
Опорні осі загартовані
Цапфи повітряного циліндра
Навуглерожена сталь
повітряний циліндр подвійної дії
max. тиск 6 bar
Усі рухомі частини
змащені спеціальним мастилом
Вузол шпинделя GN 708.1
Сталь оцинкована
твердість по Шору 85

особливості та сфери застосування

За конструкцією та розмірами пневматичні шарнірні прихвати GN 862 ідентичні керованим вручну GN 812 вертикальним шарнірним прихватам.

Для забезпечення тривалого терміну служби механічних деталей, а також повітряних циліндрів робочий тиск не повинен перевищувати 6 бар.

Пневматичні шарнірні прихвати GN 862 також доступні у типорозмірах 200 і вище як варіант M (магнітний поршень). У взаємодії з GN 896.2 безконтактним вимикачем можна виявляти положення поршня, а імпульс, що формується, може бути використаний для передачі електричного сигналу.
