Пневматичні поворотні затискачі з різьбовим корпусом для компактного монтажу GN 876

Друк
Пневматичні поворотні затискачі з різьбовим корпусом для компактного монтажу GN 876 – фото 1
Пневматичні поворотні затискачі з різьбовим корпусом для компактного монтажу GN 876 – фото 2
Пневматичні поворотні затискачі з різьбовим корпусом для компактного монтажу GN 876 – фото 1
Пневматичні поворотні затискачі з різьбовим корпусом для компактного монтажу GN 876 – фото 2
Пневматичні поворотні затискачі з різьбовим корпусом для компактного монтажу GN 876 – Креслення 1
Пневматичні поворотні затискачі з різьбовим корпусом для компактного монтажу GN 876 – Креслення 2
Пневматичні поворотні затискачі з різьбовим корпусом для компактного монтажу GN 876 – Креслення 1
Пневматичні поворотні затискачі з різьбовим корпусом для компактного монтажу GN 876 – Креслення 2
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 876 Fнаж 170-1100 Н, Рmax до 6 бар, різні прихвати

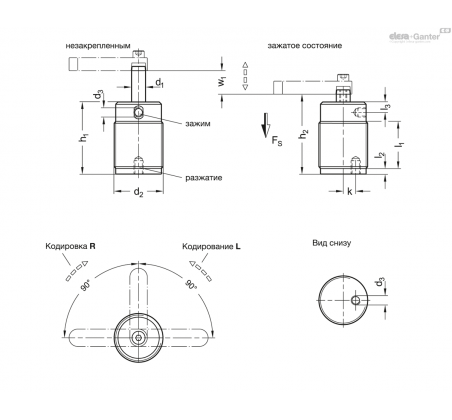

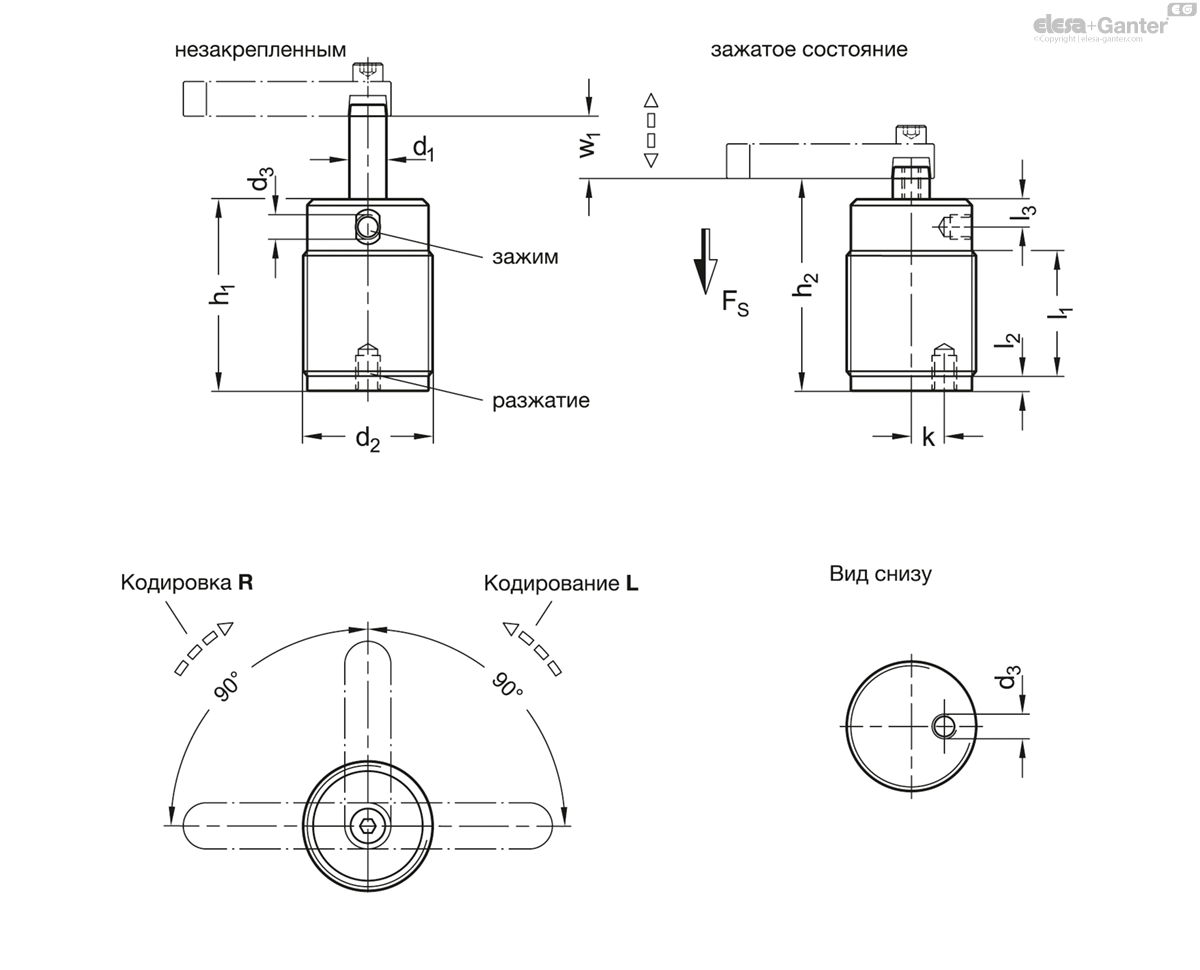

Артікул b1 Размер FS в Н b2 b3 d1 d2 h2 ≈ k l1 a d3 l2 m1 w2 d4 d5 h3 ≈ l3 l4 m2 d6 t h1 m3 w1 хiд зажима w1 Хiд Макс. момент затяжкив Н·м В наявності Ціна
GN 876-25-14-L-A 11.3 25 170 - - 14 M 40 x 1.5 74 8.9 43 20 M 5 3 50 - - - 128 16 - - - - 70 - 14 28 9 Так
24224 грн
Детальніше
GN 876-25-14-L-AC 11.3 25 170 - - 14 M 40 x 1.5 74 8.9 43 20 M 5 3 50 18 M 6 - 128 16 55 - - - 70 - 14 28 9 Під замовлення Під замовлення
24323 грн
Детальніше
GN 876-25-14-L-B - 25 170 18 - 14 M 40 x 1.5 74 8.9 43 - M 5 3 - - M 6 - 122 16 - 50 - - 70 - 14 28 9 Під замовлення Під замовлення
24032 грн
Детальніше
GN 876-25-14-L-F - 25 170 - 25 14 M 40 x 1.5 74 8.9 43 - M 5 3 - - - M 6 127 16 - - - - 70 38 14 28 9 Так
24407 грн
Детальніше
GN 876-25-14-L-N - 25 170 - - 14 M 40 x 1.5 74 8.9 43 - M 5 3 - - - - - 16 - - M 8 14 70 - 14 28 - Під замовлення Під замовлення
22904 грн
Детальніше
GN 876-25-14-R-A 11.3 25 170 - - 14 M 40 x 1.5 74 8.9 43 20 M 5 3 50 - - - 128 16 - - - - 70 - 14 28 9 Так
24224 грн
Детальніше
GN 876-25-14-R-AC 11.3 25 170 - - 14 M 40 x 1.5 74 8.9 43 20 M 5 3 50 18 M 6 - 128 16 55 - - - 70 - 14 28 9 Під замовлення Під замовлення
24323 грн
Детальніше
GN 876-25-14-R-B - 25 170 18 - 14 M 40 x 1.5 74 8.9 43 - M 5 3 - - M 6 - 122 16 - 50 - - 70 - 14 28 9 Під замовлення Під замовлення
24032 грн
Детальніше
GN 876-25-14-R-F - 25 170 - 25 14 M 40 x 1.5 74 8.9 43 - M 5 3 - - - M 6 127 16 - - - - 70 38 14 28 9 Під замовлення Під замовлення
24407 грн
Детальніше
GN 876-25-14-R-N - 25 170 - - 14 M 40 x 1.5 74 8.9 43 - M 5 3 - - - - - 16 - - M 8 14 70 - 14 28 - Під замовлення Під замовлення
22904 грн
Детальніше
GN 876-32-16-L-A 14.5 32 270 - - 16 M 50 x 1.5 83 12.7 54 25 G 1/8 3 65 - - - 141 12 - - - - 79 - 14 30 18 Під замовлення Під замовлення
25036 грн
Детальніше
GN 876-32-16-L-AC 14.5 32 270 - - 16 M 50 x 1.5 83 12.7 54 25 G 1/8 3 65 21 M 8 - 141 12 68 - - - 79 - 14 30 18 Під замовлення Під замовлення
25156 грн
Детальніше
GN 876-32-16-L-B - 32 270 20 - 16 M 50 x 1.5 83 12.7 54 - G 1/8 3 - - M 8 - 141 12 - 60 - - 79 - 14 30 18 Під замовлення Під замовлення
24794 грн
Детальніше
GN 876-32-16-L-F - 32 270 - 30 16 M 50 x 1.5 83 12.7 54 - G 1/8 3 - - - M 8 141 12 - - - - 79 45 14 30 18 Так
25177 грн
Детальніше
GN 876-32-16-L-N - 32 270 - - 16 M 50 x 1.5 83 12.7 54 - G 1/8 3 - - - - - 12 - - M 8 16 79 - 14 30 - Під замовлення Під замовлення
23628 грн
Детальніше
GN 876-32-16-R-A 14.5 32 270 - - 16 M 50 x 1.5 83 12.7 54 25 G 1/8 3 65 - - - 141 12 - - - - 79 - 14 30 18 Під замовлення Під замовлення
25036 грн
Детальніше
GN 876-32-16-R-AC 14.5 32 270 - - 16 M 50 x 1.5 83 12.7 54 25 G 1/8 3 65 21 M 8 - 141 12 68 - - - 79 - 14 30 18 Під замовлення Під замовлення
25156 грн
Детальніше
GN 876-32-16-R-B - 32 270 20 - 16 M 50 x 1.5 83 12.7 54 - G 1/8 3 - - M 8 - 141 12 - 60 - - 79 - 14 30 18 Під замовлення Під замовлення
24794 грн
Детальніше
GN 876-32-16-R-F - 32 270 - 30 16 M 50 x 1.5 83 12.7 54 - G 1/8 3 - - - M 8 141 12 - - - - 79 45 14 30 18 Так
25177 грн
Детальніше
GN 876-32-16-R-N - 32 270 - - 16 M 50 x 1.5 83 12.7 54 - G 1/8 3 - - - - - 12 - - M 8 16 79 - 14 30 - Під замовлення Під замовлення
23628 грн
Детальніше
GN 876-40-16-L-A 14.5 40 450 - - 16 M 55 x 1.5 87 14.3 58 25 G 1/8 3 65 - - - 144 12 - - - - 83 - 14 29 18 Під замовлення Під замовлення
27687 грн
Детальніше
GN 876-40-16-L-AC 14.5 40 450 - - 16 M 55 x 1.5 87 14.3 58 25 G 1/8 3 65 21 M 8 - 144 12 68 - - - 83 - 14 29 18 Під замовлення Під замовлення
27807 грн
Детальніше
GN 876-40-16-L-B - 40 450 20 - 16 M 55 x 1.5 87 14.3 58 - G 1/8 3 - - M 8 - 144 12 - 70 - - 83 - 14 29 18 Під замовлення Під замовлення
27504 грн
Детальніше
GN 876-40-16-L-F - 40 450 - 30 16 M 55 x 1.5 87 14.3 58 - G 1/8 3 - - - M 8 144 12 - - - - 83 45 14 29 18 Так
27829 грн
Детальніше
GN 876-40-16-L-N - 40 450 - - 16 M 55 x 1.5 87 14.3 58 - G 1/8 3 - - - - - 12 - - M 8 16 83 - 14 29 - Під замовлення Під замовлення
26280 грн
Детальніше
GN 876-40-16-R-A 14.5 40 450 - - 16 M 55 x 1.5 87 14.3 58 25 G 1/8 3 65 - - - 144 12 - - - - 83 - 14 29 18 Під замовлення Під замовлення
27687 грн
Детальніше
GN 876-40-16-R-AC 14.5 40 450 - - 16 M 55 x 1.5 87 14.3 58 25 G 1/8 3 65 21 M 8 - 144 12 68 - - - 83 - 14 29 18 Під замовлення Під замовлення
27807 грн
Детальніше
GN 876-40-16-R-B - 40 450 20 - 16 M 55 x 1.5 87 14.3 58 - G 1/8 3 - - M 8 - 144 12 - 70 - - 83 - 14 29 18 Під замовлення Під замовлення
27504 грн
Детальніше
GN 876-40-16-R-F - 40 450 - 30 16 M 55 x 1.5 87 14.3 58 - G 1/8 3 - - - M 8 144 12 - - - - 83 45 14 29 18 Під замовлення Під замовлення
27829 грн
Детальніше
GN 876-40-16-R-N - 40 450 - - 16 M 55 x 1.5 87 14.3 58 - G 1/8 3 - - - - - 12 - - M 8 16 83 - 14 29 - Під замовлення Під замовлення
26280 грн
Детальніше
GN 876-50-20-L-A 17.5 50 700 - - 20 M 65 x 1.5 92 17.8 61 30 G 1/8 3 85 - - - 156 12 - - - - 87 - 14 29 35 Під замовлення Під замовлення
35226 грн
Детальніше
GN 876-50-20-L-AC 17.5 50 700 - - 20 M 65 x 1.5 92 17.8 61 30 G 1/8 3 85 19 M 10 - 156 12 77 - - - 87 - 14 29 35 Під замовлення Під замовлення
35382 грн
Детальніше
GN 876-50-20-L-B - 50 700 25 - 20 M 65 x 1.5 92 17.8 61 - G 1/8 3 - - M 10 - 156 12 - 80 - - 87 - 14 29 35 Під замовлення Під замовлення
35006 грн
Детальніше
GN 876-50-20-L-F - 50 700 - 32 20 M 65 x 1.5 92 17.8 61 - G 1/8 3 - - - M 8 156 12 - - - - 87 48 14 29 35 Під замовлення Під замовлення
35278 грн
Детальніше
GN 876-50-20-L-N - 50 700 - - 20 M 65 x 1.5 92 17.8 61 - G 1/8 3 - - - - - 12 - - M 10 16 87 - 14 29 - Під замовлення Під замовлення
33721 грн
Детальніше
GN 876-50-20-R-A 17.5 50 700 - - 20 M 65 x 1.5 92 17.8 61 30 G 1/8 3 85 - - - 156 12 - - - - 87 - 14 29 35 Під замовлення Під замовлення
35226 грн
Детальніше
GN 876-50-20-R-AC 17.5 50 700 - - 20 M 65 x 1.5 92 17.8 61 30 G 1/8 3 85 19 M 10 - 156 12 77 - - - 87 - 14 29 35 Під замовлення Під замовлення
35382 грн
Детальніше
GN 876-50-20-R-B - 50 700 25 - 20 M 65 x 1.5 92 17.8 61 - G 1/8 3 - - M 10 - 156 12 - 80 - - 87 - 14 29 35 Під замовлення Під замовлення
35006 грн
Детальніше
GN 876-50-20-R-F - 50 700 - 32 20 M 65 x 1.5 92 17.8 61 - G 1/8 3 - - - M 8 156 12 - - - - 87 48 14 29 35 Під замовлення Під замовлення
35278 грн
Детальніше
GN 876-50-20-R-N - 50 700 - - 20 M 65 x 1.5 92 17.8 61 - G 1/8 3 - - - - - 12 - - M 10 16 87 - 14 29 - Під замовлення Під замовлення
33721 грн
Детальніше
GN 876-63-20-L-A 17.5 63 1100 - - 20 M 80 x 1.5 97 20.3 64 30 G 1/8 3 85 - - - 162 13 - - - - 92 - 15 30 35 Під замовлення Під замовлення
38234 грн
Детальніше
GN 876-63-20-L-AC 17.5 63 1100 - - 20 M 80 x 1.5 97 20.3 64 30 G 1/8 3 85 19 M 10 - 162 13 77 - - - 92 - 15 30 35 Під замовлення Під замовлення
38389 грн
Детальніше
GN 876-63-20-L-B - 63 1100 25 - 20 M 80 x 1.5 97 20.3 64 - G 1/8 3 - - M 10 - 162 13 - 90 - - 92 - 15 30 35 Під замовлення Під замовлення
38005 грн
Детальніше
GN 876-63-20-L-F - 63 1100 - 32 20 M 80 x 1.5 97 20.3 64 - G 1/8 3 - - - M 8 162 13 - - - - 92 48 15 30 35 Під замовлення Під замовлення
38286 грн
Детальніше
GN 876-63-20-L-N - 63 1100 - - 20 M 80 x 1.5 97 20.3 64 - G 1/8 3 - - - - - 13 - - M 10 16 92 - 15 30 - Під замовлення Під замовлення
36729 грн
Детальніше
GN 876-63-20-R-A 17.5 63 1100 - - 20 M 80 x 1.5 97 20.3 64 30 G 1/8 3 85 - - - 162 13 - - - - 92 - 15 30 35 Під замовлення Під замовлення
38234 грн
Детальніше
GN 876-63-20-R-AC 17.5 63 1100 - - 20 M 80 x 1.5 97 20.3 64 30 G 1/8 3 85 19 M 10 - 162 13 77 - - - 92 - 15 30 35 Під замовлення Під замовлення
38389 грн
Детальніше
GN 876-63-20-R-B - 63 1100 25 - 20 M 80 x 1.5 97 20.3 64 - G 1/8 3 - - M 10 - 162 13 - 90 - - 92 - 15 30 35 Під замовлення Під замовлення
38005 грн
Детальніше
GN 876-63-20-R-F - 63 1100 - 32 20 M 80 x 1.5 97 20.3 64 - G 1/8 3 - - - M 8 162 13 - - - - 92 48 15 30 35 Під замовлення Під замовлення
38286 грн
Детальніше
GN 876-63-20-R-N - 63 1100 - - 20 M 80 x 1.5 97 20.3 64 - G 1/8 3 - - - - - 13 - - M 10 16 92 - 15 30 - Під замовлення Під замовлення
36729 грн
Детальніше
Характеристики

Позначення
Тип L: поворот ліворуч
Тип R: поворот праворуч

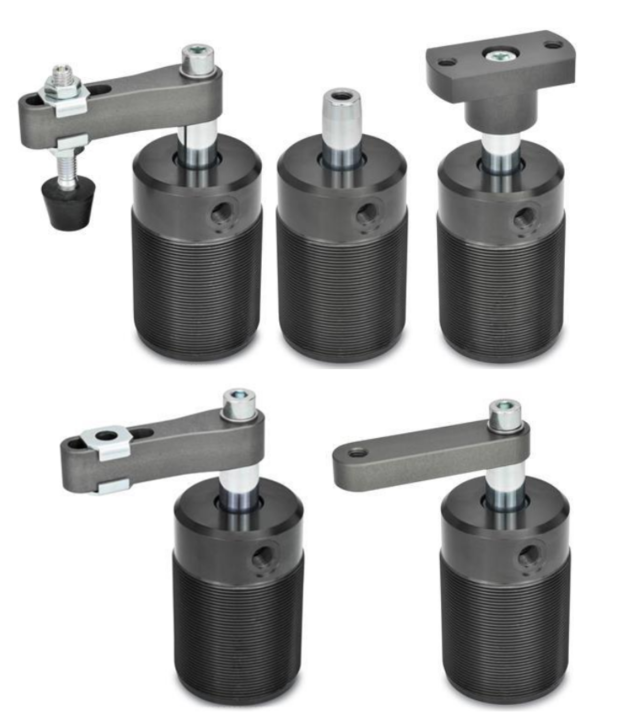

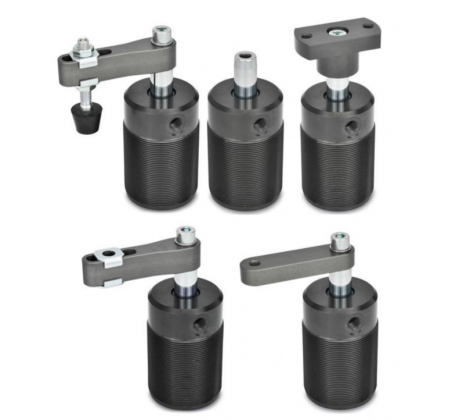

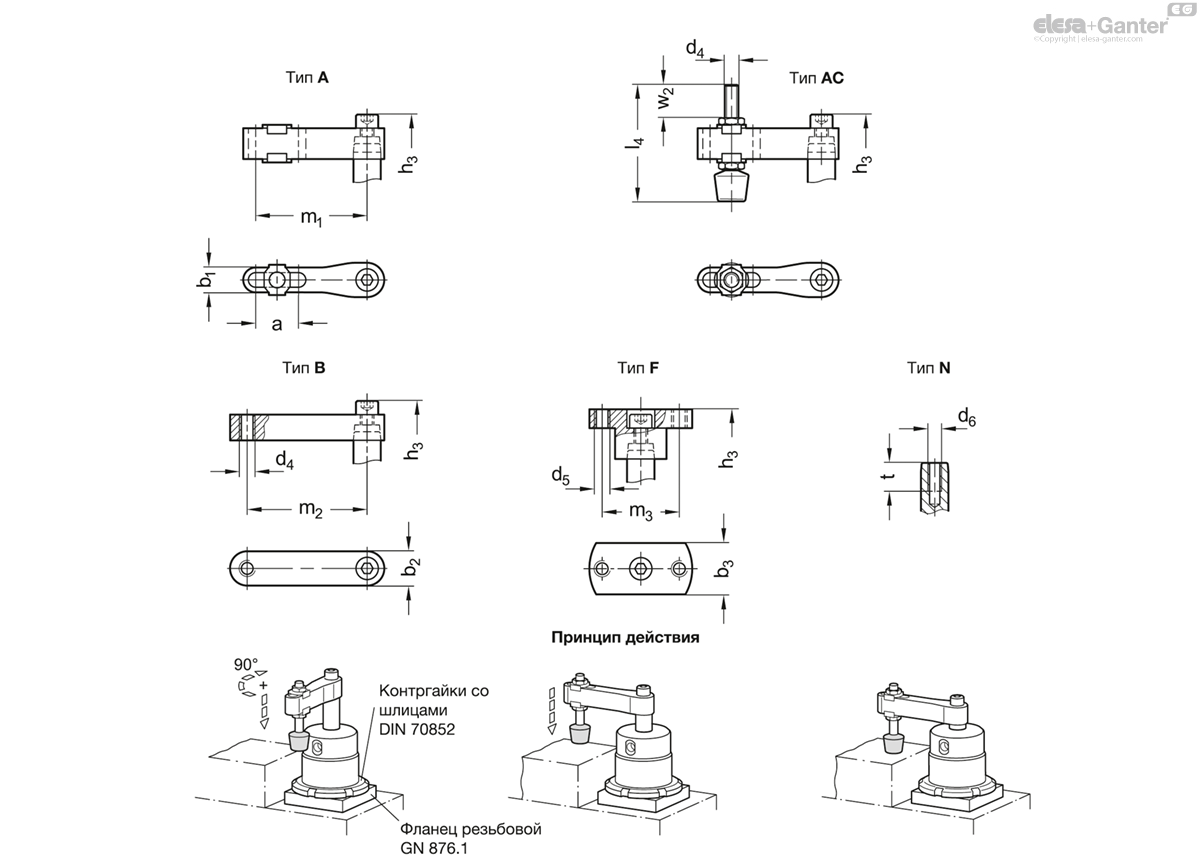

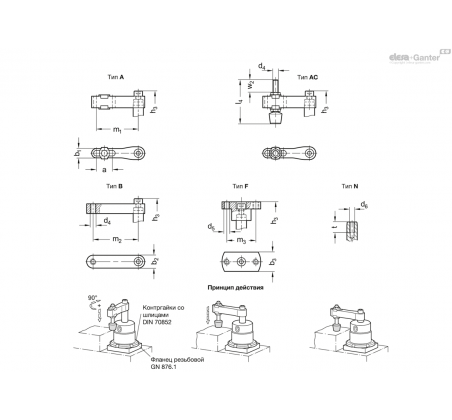

Типи

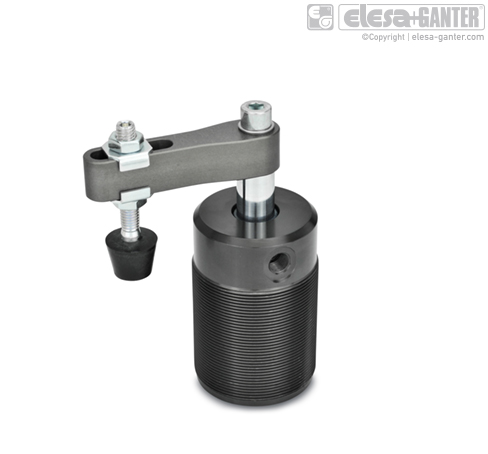

Тип A: прихват з регулювальним отвором та 2 шайби з фланцями
Тип AC: прихват з регулювальним отвором, 2 шайби з фланцями та GN 708.1
Тип B: прихват із різьбовим отвором
Тип F: перехідний фланець
Тип N: без прихвату
Алюміній
з твердим анодованим покриттям
зносостійка поверхня
Повітряний циліндр подвійної дії
max. тиск 6 bar
Гвинт із головкою під торцевий ключ DIN 912
Оцинкована сталь, з блакитною пасивацією
Шайба ISO 7092
Оцинкована сталь, з блакитною пасивацією
Шпиндельний вузол GN 708.1 Тип A
Оцинкована сталь
Твердість по шору 85 Тип A

Аксесуари
особливості та сфери застосування

Поворотні затискачі GN 876 використовуються у випадках, коли для вставки і вилучення заготовки, що затискається, необхідний доступ зверху.

Така конструкція забезпечує дуже компактний монтаж. Висота поворотного затиску регулюється за допомогою різьби, що загвинчується.

У процесі затискання заготовки необхідно спочатку повернути прихват на 90 ° і опустити його вниз, а потім розтягнути лінійним переміщенням. Процес затискання заготовки слід виконувати в межах довжини змикання.

Кутова орієнтація прихвату може бути встановлена на поворотному затиску довільним чином. При затягуванні гвинта необхідно стежити, щоб крутний момент не передавався на шток поршня. Цей запобіжний засіб захистить прихват від перекручування.

Найменування продукції
Телефон
Електронна адреса
Повідомлення
Залиште відгук про товар!

Тип обертання

  • Тип L: поворот ліворуч
  • Тип R: поворот праворуч

Типи

  • Тип A: прихват з регулювальним отвором та 2 шайби з фланцями GN 875.2
  • Тип AC: прихват з регулювальним отвором, 2 шайби з фланцями та GN 708.1 шпиндельним вузлом
  • Тип B: прихват із різьбовим отвором GN 875.3
  • Тип F: перехідний фланець GN 875.4
  • Тип N: без прихвату
