Поворотні затискачі пневматичні у блочному виконанні GN 875

Друк
Поворотні затискачі пневматичні у блочному виконанні GN 875 – фото 1

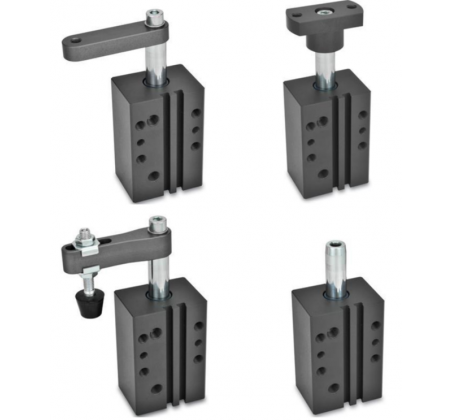

Поворотні затискачі пневматичні у блочному виконанні GN 875 – фото 2

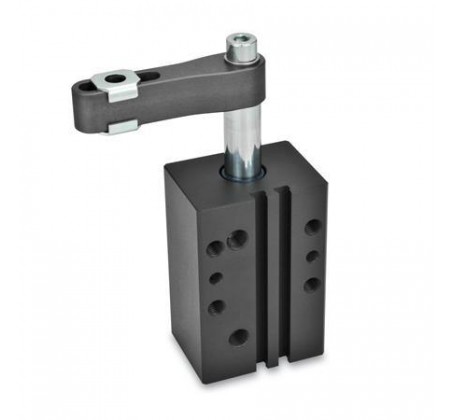

Поворотні затискачі пневматичні у блочному виконанні GN 875 – фото 3
Поворотні затискачі пневматичні у блочному виконанні GN 875 – фото 1
Поворотні затискачі пневматичні у блочному виконанні GN 875 – фото 2
Поворотні затискачі пневматичні у блочному виконанні GN 875 – фото 3

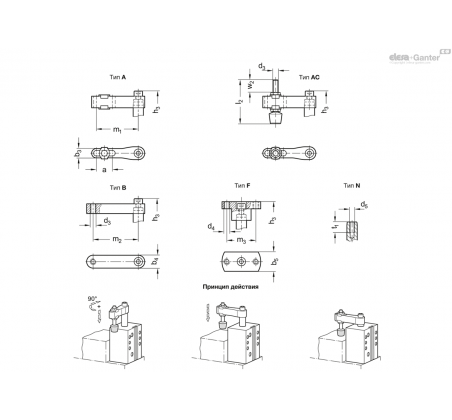

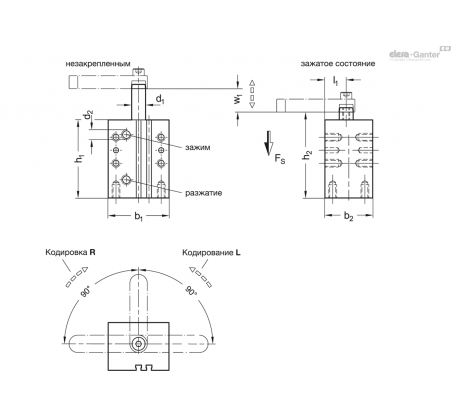

Поворотні затискачі пневматичні у блочному виконанні GN 875 – Креслення 1
Поворотні затискачі пневматичні у блочному виконанні GN 875 – Креслення 2
Поворотні затискачі пневматичні у блочному виконанні GN 875 – Креслення 1
Поворотні затискачі пневматичні у блочному виконанні GN 875 – Креслення 2
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 875 Fнаж 89-1100 Н, Рmax до 6 бар, різні прихвати, магнітний поршень для безконтактних вимикачів
Артікул b1 Размер Fs в Н b2 b3 d1 b4 d2 h2 ≈ l1 a d3 l2 m1 w2 b5 d5 h3 ≈ l3 l4 m2 t2 d6 d7 d4 H7 h1 l6 l5 t3 m3 m4 m5 m6 m7 t1 ≈ t4 t5 w1 хiд зажима w1 Хiд Макс. момент затяжкив Н·м В наявності Ціна
GN 875-25-14-L-A 55 25 170 35 11.3 14 - M 5 82 15.5 20 M 8 17 40 - - - 135 17 33 44.5 15 - - 6 78 - 48 10 30 20 50 - - 4.5 10 - 14 27 9 Так
25521 грн
Детальніше
GN 875-25-14-L-AC 55 25 170 35 11.3 14 - M 5 82 15.5 20 M 8 17 40 18 - M 6 135 17 33 44.5 15 - - 6 78 55 48 10 30 20 50 - - 4.5 10 - 14 27 9 Під замовлення Під замовлення
25620 грн
Детальніше
GN 875-25-14-L-B 55 25 170 35 - 14 18 M 5 82 15.5 - M 8 17 40 - - M 6 129 17 33 44.5 15 - - 6 78 - 48 10 30 20 - 50 - 4.5 10 - 14 27 9 Так
25329 грн
Детальніше
GN 875-25-14-L-F 55 25 170 35 - 14 - M 5 82 15.5 - M 8 17 40 - 25 - 134 17 33 44.5 15 M 6 - 6 78 - 48 10 30 20 - - 38 4.5 10 - 14 27 9 Так
25705 грн
Детальніше
GN 875-25-14-L-N 55 25 170 35 - 14 - M 5 82 15.5 - M 8 17 40 - - - - 17 33 44.5 15 - M 8 6 78 - 48 10 30 20 - - - 4.5 10 14 14 27 - Під замовлення Під замовлення
24201 грн
Детальніше
GN 875-25-14-R-A 55 25 170 35 11.3 14 - M 5 82 15.5 20 M 8 17 40 - - - 135 17 33 44.5 15 - - 6 78 - 48 10 30 20 50 - - 4.5 10 - 14 27 9 Так
25521 грн
Детальніше
GN 875-25-14-R-AC 55 25 170 35 11.3 14 - M 5 82 15.5 20 M 8 17 40 18 - M 6 135 17 33 44.5 15 - - 6 78 55 48 10 30 20 50 - - 4.5 10 - 14 27 9 Під замовлення Під замовлення
25620 грн
Детальніше
GN 875-25-14-R-B 55 25 170 35 - 14 18 M 5 82 15.5 - M 8 17 40 - - M 6 129 17 33 44.5 15 - - 6 78 - 48 10 30 20 - 50 - 4.5 10 - 14 27 9 Під замовлення Під замовлення
25329 грн
Детальніше
GN 875-25-14-R-F 55 25 170 35 - 14 - M 5 82 15.5 - M 8 17 40 - 25 - 134 17 33 44.5 15 M 6 - 6 78 - 48 10 30 20 - - 38 4.5 10 - 14 27 9 Так
25705 грн
Детальніше
GN 875-25-14-R-N 55 25 170 35 - 14 - M 5 82 15.5 - M 8 17 40 - - - - 17 33 44.5 15 - M 8 6 78 - 48 10 30 20 - - - 4.5 10 14 14 27 - Під замовлення Під замовлення
24201 грн
Детальніше
GN 875-32-16-L-A 60 32 270 45 14.5 16 - G 1/8 95 20 25 M 8 18 45 - - - 153 20.5 40 51 20 - - 6 90 - 55 15 30 30 65 - - 6 15 - 14 30 18 Під замовлення Під замовлення
26703 грн
Детальніше
GN 875-32-16-L-AC 60 32 270 45 14.5 16 - G 1/8 95 20 25 M 8 18 45 21 - M 8 153 20.5 40 51 20 - - 6 90 68 55 15 30 30 65 - - 6 15 - 14 30 18 Під замовлення Під замовлення
26824 грн
Детальніше
GN 875-32-16-L-B 60 32 270 45 - 16 20 G 1/8 95 20 - M 8 18 45 - - M 8 147 20.5 40 51 20 - - 6 90 - 55 15 30 30 - 60 - 6 15 - 14 30 18 Під замовлення Під замовлення
26462 грн
Детальніше
GN 875-32-16-L-F 60 32 270 45 - 16 - G 1/8 95 20 - M 8 18 45 - 30 - 154 20.5 40 51 20 M 8 - 6 90 - 55 15 30 30 - - 45 6 15 - 14 30 18 Під замовлення Під замовлення
26845 грн
Детальніше
GN 875-32-16-L-N 60 32 270 45 - 16 - G 1/8 95 20 - M 8 18 45 - - - - 20.5 40 51 20 - M 8 6 90 - 55 15 30 30 - - - 6 15 16 14 30 - Так
25296 грн
Детальніше
GN 875-32-16-R-A 60 32 270 45 14.5 16 - G 1/8 95 20 25 M 8 18 45 - - - 153 20.5 40 51 20 - - 6 90 - 55 15 30 30 65 - - 6 15 - 14 30 18 Під замовлення Під замовлення
26703 грн
Детальніше
GN 875-32-16-R-AC 60 32 270 45 14.5 16 - G 1/8 95 20 25 M 8 18 45 21 - M 8 153 20.5 40 51 20 - - 6 90 68 55 15 30 30 65 - - 6 15 - 14 30 18 Під замовлення Під замовлення
26824 грн
Детальніше
GN 875-32-16-R-B 60 32 270 45 - 16 20 G 1/8 95 20 - M 8 18 45 - - M 8 147 20.5 40 51 20 - - 6 90 - 55 15 30 30 - 60 - 6 15 - 14 30 18 Під замовлення Під замовлення
26462 грн
Детальніше
GN 875-32-16-R-F 60 32 270 45 - 16 - G 1/8 95 20 - M 8 18 45 - 30 - 154 20.5 40 51 20 M 8 - 6 90 - 55 15 30 30 - - 45 6 15 - 14 30 18 Під замовлення Під замовлення
26845 грн
Детальніше
GN 875-32-16-R-N 60 32 270 45 - 16 - G 1/8 95 20 - M 8 18 45 - - - - 20.5 40 51 20 - M 8 6 90 - 55 15 30 30 - - - 6 15 16 14 30 - Так
25296 грн
Детальніше
GN 875-40-16-L-A 70 40 450 55 14.5 16 - G 1/8 95 24.5 25 M 8 21 52 - - - 153 21 40 52 20 - - 6 90 - 55 15 30 37 65 - - 7.5 15 - 15 30 18 Під замовлення Під замовлення
28515 грн
Детальніше
GN 875-40-16-L-AC 70 40 450 55 14.5 16 - G 1/8 95 24.5 25 M 8 21 52 21 - M 8 153 21 40 52 20 - - 6 90 68 55 15 30 37 65 - - 7.5 15 - 15 30 18 Так
28635 грн
Детальніше
GN 875-40-16-L-B 70 40 450 55 - 16 20 G 1/8 95 24.5 - M 8 21 52 - - M 8 150 21 40 52 20 - - 6 90 - 55 15 30 37 - 70 - 7.5 15 - 15 30 18 Під замовлення Під замовлення
28332 грн
Детальніше
GN 875-40-16-L-F 70 40 450 55 - 16 - G 1/8 95 24.5 - M 8 21 52 - 30 - 154 21 40 52 20 M 8 - 6 90 - 55 15 30 37 - - 45 7.5 15 - 15 30 18 Під замовлення Під замовлення
28657 грн
Детальніше
GN 875-40-16-L-N 70 40 450 55 - 16 - G 1/8 95 24.5 - M 8 21 52 - - - - 21 40 52 20 - M 8 6 90 - 55 15 30 37 - - - 7.5 15 16 15 30 - Так
27108 грн
Детальніше
GN 875-40-16-R-A 70 40 450 55 14.5 16 - G 1/8 95 24.5 25 M 8 21 52 - - - 153 21 40 52 20 - - 6 90 - 55 15 30 37 65 - - 7.5 15 - 15 30 18 Під замовлення Під замовлення
28515 грн
Детальніше
GN 875-40-16-R-AC 70 40 450 55 14.5 16 - G 1/8 95 24.5 25 M 8 21 52 21 - M 8 153 21 40 52 20 - - 6 90 68 55 15 30 37 65 - - 7.5 15 - 15 30 18 Так
28635 грн
Детальніше
GN 875-40-16-R-B 70 40 450 55 - 16 20 G 1/8 95 24.5 - M 8 21 52 - - M 8 150 21 40 52 20 - - 6 90 - 55 15 30 37 - 70 - 7.5 15 - 15 30 18 Під замовлення Під замовлення
28332 грн
Детальніше
GN 875-40-16-R-F 70 40 450 55 - 16 - G 1/8 95 24.5 - M 8 21 52 - 30 - 154 21 40 52 20 M 8 - 6 90 - 55 15 30 37 - - 45 7.5 15 - 15 30 18 Під замовлення Під замовлення
28657 грн
Детальніше
GN 875-40-16-R-N 70 40 450 55 - 16 - G 1/8 95 24.5 - M 8 21 52 - - - - 21 40 52 20 - M 8 6 90 - 55 15 30 37 - - - 7.5 15 16 15 30 - Так
27108 грн
Детальніше
GN 875-50-20-L-A 85 50 700 65 17.5 20 - G 1/8 105 31 30 M 10 26 66 - - - 172 26 40 53 20 - - 8 100 - 60 20 40 46 85 - - 6 15 - 15 32 35 Під замовлення Під замовлення
35915 грн
Детальніше
GN 875-50-20-L-AC 85 50 700 65 17.5 20 - G 1/8 105 31 30 M 10 26 66 19 - M 10 172 26 40 53 20 - - 8 100 77 60 20 40 46 85 - - 6 15 - 15 32 35 Під замовлення Під замовлення
36071 грн
Детальніше
GN 875-50-20-L-B 85 50 700 65 - 20 25 G 1/8 105 31 - M 10 26 66 - - M 10 165 26 40 53 20 - - 8 100 - 60 20 40 46 - 80 - 6 15 - 15 32 35 Під замовлення Під замовлення
35695 грн
Детальніше
GN 875-50-20-L-F 85 50 700 65 - 20 - G 1/8 105 31 - M 10 26 66 - 32 - 167 26 40 53 20 M 8 - 8 100 - 60 20 40 46 - - 48 6 15 - 15 32 35 Так
35967 грн
Детальніше
GN 875-50-20-L-N 85 50 700 65 - 20 - G 1/8 105 31 - M 10 26 66 - - - - 26 40 53 20 - M 10 8 100 - 60 20 40 46 - - - 6 15 16 15 32 - Під замовлення Під замовлення
34410 грн
Детальніше
GN 875-50-20-R-A 85 50 700 65 17.5 20 - G 1/8 105 31 30 M 10 26 66 - - - 172 26 40 53 20 - - 8 100 - 60 20 40 46 85 - - 6 15 - 15 32 35 Під замовлення Під замовлення
35915 грн
Детальніше
GN 875-50-20-R-AC 85 50 700 65 17.5 20 - G 1/8 105 31 30 M 10 26 66 19 - M 10 172 26 40 53 20 - - 8 100 77 60 20 40 46 85 - - 6 15 - 15 32 35 Під замовлення Під замовлення
36071 грн
Детальніше
GN 875-50-20-R-B 85 50 700 65 - 20 25 G 1/8 105 31 - M 10 26 66 - - M 10 165 26 40 53 20 - - 8 100 - 60 20 40 46 - 80 - 6 15 - 15 32 35 Так
35695 грн
Детальніше
GN 875-50-20-R-F 85 50 700 65 - 20 - G 1/8 105 31 - M 10 26 66 - 32 - 167 26 40 53 20 M 8 - 8 100 - 60 20 40 46 - - 48 6 15 - 15 32 35 Під замовлення Під замовлення
35967 грн
Детальніше
GN 875-50-20-R-N 85 50 700 65 - 20 - G 1/8 105 31 - M 10 26 66 - - - - 26 40 53 20 - M 10 8 100 - 60 20 40 46 - - - 6 15 16 15 32 - Під замовлення Під замовлення
34410 грн
Детальніше
GN 875-63-20-L-A 100 63 1100 80 17.5 20 - G 1/8 105 38 30 M 10 30 80 - - - 170 27.5 40 53 20 - - 8 100 - 60 20 40 60 85 - - 7.5 15 - 15 30 35 Під замовлення Під замовлення
39125 грн
Детальніше
GN 875-63-20-L-AC 100 63 1100 80 17.5 20 - G 1/8 105 38 30 M 10 30 80 19 - M 10 170 27.5 40 53 20 - - 8 100 77 60 20 40 60 85 - - 7.5 15 - 15 30 35 Під замовлення Під замовлення
39281 грн
Детальніше
GN 875-63-20-L-B 100 63 1100 80 - 20 25 G 1/8 105 38 - M 10 30 80 - - M 10 165 27.5 40 53 20 - - 8 100 - 60 20 40 60 - 90 - 7.5 15 - 15 30 35 Під замовлення Під замовлення
38896 грн
Детальніше
GN 875-63-20-L-F 100 63 1100 80 - 20 - G 1/8 105 38 - M 10 30 80 - 32 - 165 27.5 40 53 20 M 8 - 8 100 - 60 20 40 60 - - 48 7.5 15 - 15 30 35 Під замовлення Під замовлення
39177 грн
Детальніше
GN 875-63-20-L-N 100 63 1100 80 - 20 - G 1/8 105 38 - M 10 30 80 - - - - 27.5 40 53 20 - M 10 8 100 - 60 20 40 60 - - - 7.5 15 16 15 30 - Під замовлення Під замовлення
37621 грн
Детальніше
GN 875-63-20-R-A 100 63 1100 80 17.5 20 - G 1/8 105 38 30 M 10 30 80 - - - 170 27.5 40 53 20 - - 8 100 - 60 20 40 60 85 - - 7.5 15 - 15 30 35 Під замовлення Під замовлення
39125 грн
Детальніше
GN 875-63-20-R-AC 100 63 1100 80 17.5 20 - G 1/8 105 38 30 M 10 30 80 19 - M 10 170 27.5 40 53 20 - - 8 100 77 60 20 40 60 85 - - 7.5 15 - 15 30 35 Під замовлення Під замовлення
39281 грн
Детальніше
GN 875-63-20-R-B 100 63 1100 80 - 20 25 G 1/8 105 38 - M 10 30 80 - - M 10 165 27.5 40 53 20 - - 8 100 - 60 20 40 60 - 90 - 7.5 15 - 15 30 35 Під замовлення Під замовлення
38896 грн
Детальніше
GN 875-63-20-R-F 100 63 1100 80 - 20 - G 1/8 105 38 - M 10 30 80 - 32 - 165 27.5 40 53 20 M 8 - 8 100 - 60 20 40 60 - - 48 7.5 15 - 15 30 35 Під замовлення Під замовлення
39177 грн
Детальніше
GN 875-63-20-R-N 100 63 1100 80 - 20 - G 1/8 105 38 - M 10 30 80 - - - - 27.5 40 53 20 - M 10 8 100 - 60 20 40 60 - - - 7.5 15 16 15 30 - Так
37621 грн
Детальніше
Характеристики

Позначення
Тип L: поворот ліворуч
Тип R: поворот праворуч
Типи
Тип A: прихват з регулювальним отвором та 2 шайби з фланцями
Тип AC: прихват з регулювальним отвором, 2 шайби з фланцями та GN 708.1 шпиндельним вузлом
Тип B: прихват із різьбовим отвором
Тип F: перехідний фланець
Тип N: без прихвату
Алюміній
з твердим анодованим покриттям
зносостійка поверхня
Повітряний циліндр подвійної дії
max. тиск 6 bar
Гвинт із торцевою головкою DIN 912
Оцинкована сталь, з блакитною пасивацією
Шайба ISO 7092
Оцинкована сталь, з блакитною пасивацією
Шпиндельний вузол GN 708.1 тип A
Оцинкована сталь
Твердість по Шору 85 Тип A

Аксесуари на окреме замовлення
  • прихват з регулювальним отвором та 2 шайби з фланцями GN 875.2
  • прихват з регулювальним отвором, 2 шайби з фланцями та GN 708.1 шпиндельним вузлом
  • прихват із різьбовим отвором GN 875.3
  • перехідний фланець GN 875.4


особливості та сфери застосування

Поворотні затискачі GN 875 використовуються у випадках, коли для вставки і вилучення заготовки, що затискається, необхідний доступ зверху.

У процесі затискання заготовки необхідно спочатку повернути прихват на 90 ° і опустити його вниз, а потім розтягнути лінійним переміщенням. Процес затискання заготовки слід виконувати в межах довжини змикання.

Кутова орієнтація натягу може бути встановлена на поворотному затиску довільним чином. При затягуванні гвинта необхідно стежити, щоб крутний момент не передавався на шток поршня. Цей запобіжний засіб захистить прихват від перекручування.

Поворотні затискачі включають поршень з магнітним кільцем і можуть бути попередньо встановлені для визначення кінцевого упору за допомогою датчика.
