Направляючі ролики для середніх навантажень GN 753.1-KV

Друк

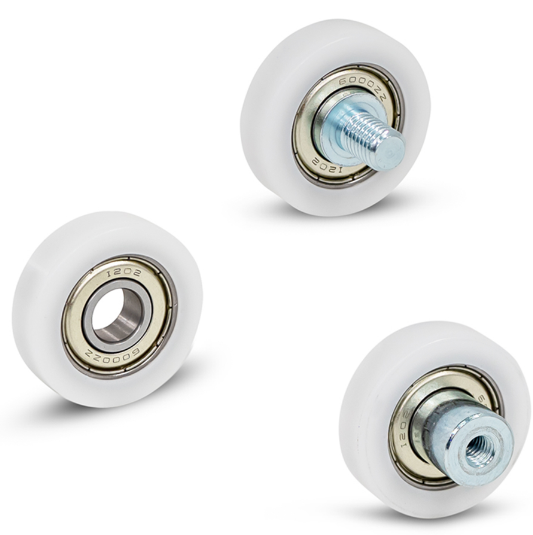

GN 753.1-ZL

Направляючі ролики для середніх навантажень

Поверхня циліндрична поліацеталь, до 150 кг під різні кріплення, закритий підшипник

GN 753.1-KV

Направляючі ролики для середніх навантажень

Поверхня випукла поліацеталь, до 150 кг під різні кріплення, закритий підшипник

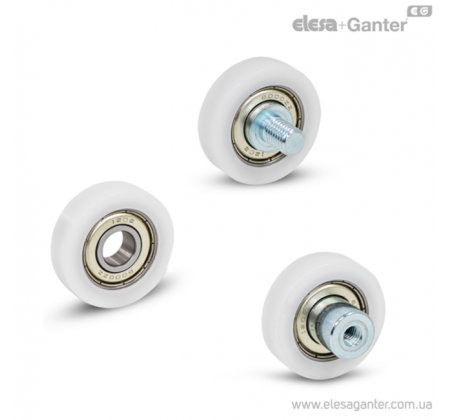

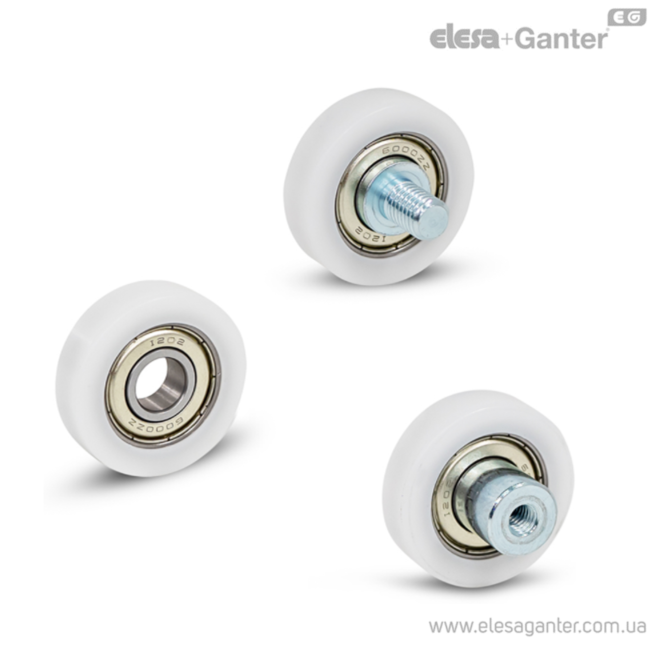

Направляючі ролики для середніх навантажень GN 753.1-KV – фото 1

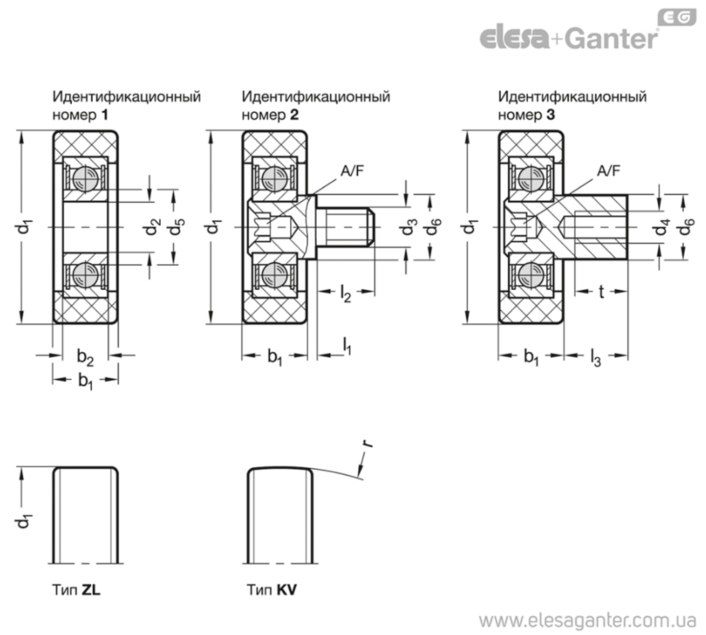

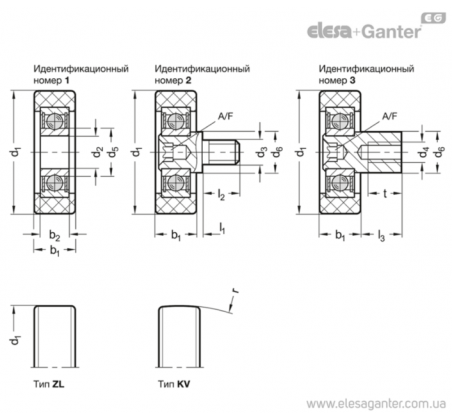

Направляючі ролики для середніх навантажень GN 753.1-KV – Креслення 1

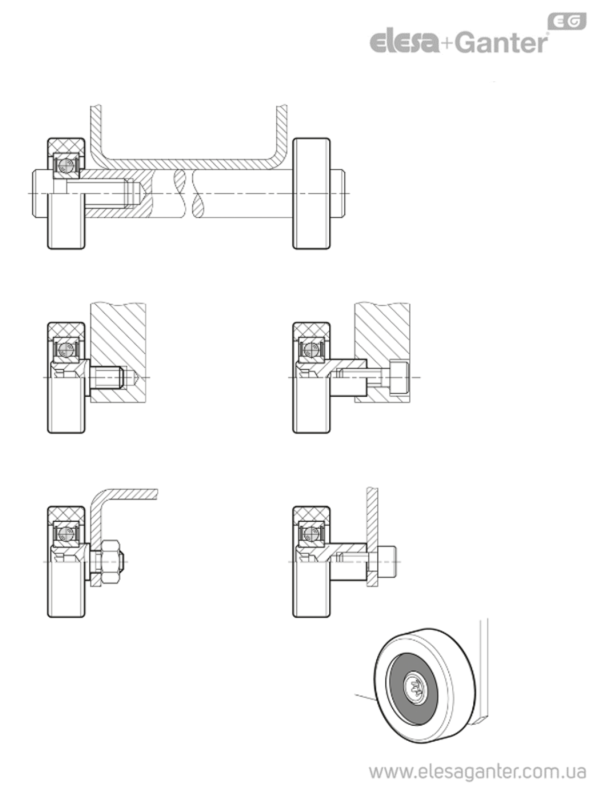

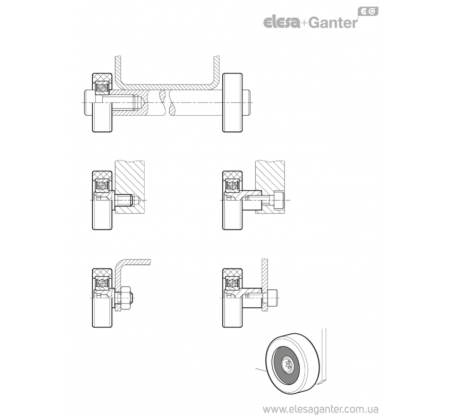

Направляючі ролики для середніх навантажень GN 753.1-KV – Креслення 2

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 753.1-KV Поверхня випукла поліацеталь, до 150 кг під різні кріплення, закритий підшипник

Артікул
Артікул	d₁ -₀.₂	d₂ -₀.₀₂	Радиальная динамическая нагрузкав Н	A/F	b₁ -₀.₂	b₂	l₁	d₃	l₂	d₄	d₅	l₃	t min	r	d₆	В наявності	Ціна
GN 753.1-22-B5-KV-1	22	B 5	400	-	7	5	-	-	-	-	8.5	-	-	55	-	Так	323 грн	Детальніше
GN 753.1-22-B5-KV-1 Характеристики: d₁ -₀.₂ 22 d₂ -₀.₀₂ B 5 Радиальная динамическая нагрузкав Н 400 A/F - b₁ -₀.₂ 7 b₂ 5 l₁ - d₃ - l₂ - d₄ - d₅ 8.5 l₃ - t min - r 55 d₆ - 323 грн Так До кошику
GN 753.1-22-M4-KV-3	22	-	400	T10	7	5	-	-	-	M 4	8.5	9	7	55	9	Так	493 грн	Детальніше
GN 753.1-22-M4-KV-3 Характеристики: d₁ -₀.₂ 22 d₂ -₀.₀₂ - Радиальная динамическая нагрузкав Н 400 A/F T10 b₁ -₀.₂ 7 b₂ 5 l₁ - d₃ - l₂ - d₄ M 4 d₅ 8.5 l₃ 9 t min 7 r 55 d₆ 9 493 грн Так До кошику
GN 753.1-22-M5-KV-2	22	-	400	T10	7	5	1	M 5	7.5	-	8.5	-	-	55	9	Так	556 грн	Детальніше
GN 753.1-22-M5-KV-2 Характеристики: d₁ -₀.₂ 22 d₂ -₀.₀₂ - Радиальная динамическая нагрузкав Н 400 A/F T10 b₁ -₀.₂ 7 b₂ 5 l₁ 1 d₃ M 5 l₂ 7.5 d₄ - d₅ 8.5 l₃ - t min - r 55 d₆ 9 556 грн Так До кошику
GN 753.1-25-B6-KV-1	25	B 6	600	-	8	6	-	-	-	-	10.5	-	-	65	-	Так	354 грн	Детальніше
GN 753.1-25-B6-KV-1 Характеристики: d₁ -₀.₂ 25 d₂ -₀.₀₂ B 6 Радиальная динамическая нагрузкав Н 600 A/F - b₁ -₀.₂ 8 b₂ 6 l₁ - d₃ - l₂ - d₄ - d₅ 10.5 l₃ - t min - r 65 d₆ - 354 грн Так До кошику
GN 753.1-25-M4-KV-3	25	-	600	T15	8	6	-	-	-	M 4	10.5	9	8	65	10	Так	520 грн	Детальніше
GN 753.1-25-M4-KV-3 Характеристики: d₁ -₀.₂ 25 d₂ -₀.₀₂ - Радиальная динамическая нагрузкав Н 600 A/F T15 b₁ -₀.₂ 8 b₂ 6 l₁ - d₃ - l₂ - d₄ M 4 d₅ 10.5 l₃ 9 t min 8 r 65 d₆ 10 520 грн Так До кошику
GN 753.1-25-M5-KV-2	25	-	600	T15	8	6	1	M 5	7.5	-	10.5	-	-	65	10	Так	581 грн	Детальніше
GN 753.1-25-M5-KV-2 Характеристики: d₁ -₀.₂ 25 d₂ -₀.₀₂ - Радиальная динамическая нагрузкав Н 600 A/F T15 b₁ -₀.₂ 8 b₂ 6 l₁ 1 d₃ M 5 l₂ 7.5 d₄ - d₅ 10.5 l₃ - t min - r 65 d₆ 10 581 грн Так До кошику
GN 753.1-30-B8-KV-1	30	B 8	800	-	10	7	-	-	-	-	12	-	-	75	-	Так	367 грн	Детальніше
GN 753.1-30-B8-KV-1 Характеристики: d₁ -₀.₂ 30 d₂ -₀.₀₂ B 8 Радиальная динамическая нагрузкав Н 800 A/F - b₁ -₀.₂ 10 b₂ 7 l₁ - d₃ - l₂ - d₄ - d₅ 12 l₃ - t min - r 75 d₆ - 367 грн Так До кошику
GN 753.1-30-M5-KV-3	30	-	800	T25	10	7	-	-	-	M 5	12	9	10	75	12	Так	534 грн	Детальніше
GN 753.1-30-M5-KV-3 Характеристики: d₁ -₀.₂ 30 d₂ -₀.₀₂ - Радиальная динамическая нагрузкав Н 800 A/F T25 b₁ -₀.₂ 10 b₂ 7 l₁ - d₃ - l₂ - d₄ M 5 d₅ 12 l₃ 9 t min 10 r 75 d₆ 12 534 грн Так До кошику
GN 753.1-30-M6-KV-2	30	-	800	T25	10	7	1.5	M 6	9	-	12	-	-	75	12	Так	598 грн	Детальніше
GN 753.1-30-M6-KV-2 Характеристики: d₁ -₀.₂ 30 d₂ -₀.₀₂ - Радиальная динамическая нагрузкав Н 800 A/F T25 b₁ -₀.₂ 10 b₂ 7 l₁ 1.5 d₃ M 6 l₂ 9 d₄ - d₅ 12 l₃ - t min - r 75 d₆ 12 598 грн Так До кошику
GN 753.1-35-B10-KV-1	35	B 10	1000	-	10	8	-	-	-	-	14	-	-	90	-	Так	395 грн	Детальніше
GN 753.1-35-B10-KV-1 Характеристики: d₁ -₀.₂ 35 d₂ -₀.₀₂ B 10 Радиальная динамическая нагрузкав Н 1000 A/F - b₁ -₀.₂ 10 b₂ 8 l₁ - d₃ - l₂ - d₄ - d₅ 14 l₃ - t min - r 90 d₆ - 395 грн Так До кошику
GN 753.1-35-M6-KV-3	35	-	1000	T30	10	8	-	-	-	M 6	14	12	12	90	14	Так	601 грн	Детальніше
GN 753.1-35-M6-KV-3 Характеристики: d₁ -₀.₂ 35 d₂ -₀.₀₂ - Радиальная динамическая нагрузкав Н 1000 A/F T30 b₁ -₀.₂ 10 b₂ 8 l₁ - d₃ - l₂ - d₄ M 6 d₅ 14 l₃ 12 t min 12 r 90 d₆ 14 601 грн Так До кошику
GN 753.1-35-M8-KV-2	35	-	1000	T30	10	8	1.5	M 8	12	-	14	-	-	90	14	Так	652 грн	Детальніше
GN 753.1-35-M8-KV-2 Характеристики: d₁ -₀.₂ 35 d₂ -₀.₀₂ - Радиальная динамическая нагрузкав Н 1000 A/F T30 b₁ -₀.₂ 10 b₂ 8 l₁ 1.5 d₃ M 8 l₂ 12 d₄ - d₅ 14 l₃ - t min - r 90 d₆ 14 652 грн Так До кошику
GN 753.1-42-B10-KV-1	42	B 10	1200	-	12	9	-	-	-	-	17	-	-	105	-	Так	447 грн	Детальніше
GN 753.1-42-B10-KV-1 Характеристики: d₁ -₀.₂ 42 d₂ -₀.₀₂ B 10 Радиальная динамическая нагрузкав Н 1200 A/F - b₁ -₀.₂ 12 b₂ 9 l₁ - d₃ - l₂ - d₄ - d₅ 17 l₃ - t min - r 105 d₆ - 447 грн Так До кошику
GN 753.1-42-M6-KV-3	42	-	1200	T30	12	9	-	-	-	M 6	17	12	12	105	14	Під замовлення	645 грн	Детальніше
GN 753.1-42-M6-KV-3 Характеристики: d₁ -₀.₂ 42 d₂ -₀.₀₂ - Радиальная динамическая нагрузкав Н 1200 A/F T30 b₁ -₀.₂ 12 b₂ 9 l₁ - d₃ - l₂ - d₄ M 6 d₅ 17 l₃ 12 t min 12 r 105 d₆ 14 645 грн Під замовлення До кошику
GN 753.1-42-M8-KV-2	42	-	1200	T30	12	9	1.5	M 8	12	-	17	-	-	105	14	Так	707 грн	Детальніше
GN 753.1-42-M8-KV-2 Характеристики: d₁ -₀.₂ 42 d₂ -₀.₀₂ - Радиальная динамическая нагрузкав Н 1200 A/F T30 b₁ -₀.₂ 12 b₂ 9 l₁ 1.5 d₃ M 8 l₂ 12 d₄ - d₅ 17 l₃ - t min - r 105 d₆ 14 707 грн Так До кошику
GN 753.1-50-B10-KV-1	50	B 10	1500	-	14	11	-	-	-	-	19	-	-	125	-	Під замовлення	459 грн	Детальніше
GN 753.1-50-B10-KV-1 Характеристики: d₁ -₀.₂ 50 d₂ -₀.₀₂ B 10 Радиальная динамическая нагрузкав Н 1500 A/F - b₁ -₀.₂ 14 b₂ 11 l₁ - d₃ - l₂ - d₄ - d₅ 19 l₃ - t min - r 125 d₆ - 459 грн Під замовлення До кошику
GN 753.1-50-M6-KV-3	50	-	1500	T30	14	11	-	-	-	M 6	19	12	12	125	14	Так	730 грн	Детальніше
GN 753.1-50-M6-KV-3 Характеристики: d₁ -₀.₂ 50 d₂ -₀.₀₂ - Радиальная динамическая нагрузкав Н 1500 A/F T30 b₁ -₀.₂ 14 b₂ 11 l₁ - d₃ - l₂ - d₄ M 6 d₅ 19 l₃ 12 t min 12 r 125 d₆ 14 730 грн Так До кошику
GN 753.1-50-M8-KV-2	50	-	1500	T30	14	11	1.5	M 8	12	-	19	-	-	125	14	Так	793 грн	Детальніше
GN 753.1-50-M8-KV-2 Характеристики: d₁ -₀.₂ 50 d₂ -₀.₀₂ - Радиальная динамическая нагрузкав Н 1500 A/F T30 b₁ -₀.₂ 14 b₂ 11 l₁ 1.5 d₃ M 8 l₂ 12 d₄ - d₅ 19 l₃ - t min - r 125 d₆ 14 793 грн Так До кошику

Характеристики

Типи
Тип KV: випукла поверхня
Ідентифікаційний номер
№ 1: з отвором
№ 2: шпилька із зовнішнім різьбленням
№ 3: шпилька з внутрішнім різьбленням
Зовнішнє кільце
Пластик, Поліацеталь (POM)
Робоча температура від -20 до 100 °C
Шарикопідшипник
Сталь, 100Cr6, загартований
Закритий (диски кришок 2Z)
Шпилька
Оцинкована сталь

особливості та сфери застосування

Направляючі ролики GN 753.1 можуть використовуватися як напрямні, підшипники або опори для невеликих або середніх навантажень. Крім того, вони можуть використовуватися для створення систем лінійних направляючих рейок, що адаптуються.
Радіальне номінальне навантаження, вказане в таблиці, має розумітися як значення направляючої, при якому напрямні ролики забезпечують продуктивність на весь термін служби як мінімум 200 000 м. Умови для досягнення даної продуктивності на весь термін служби: швидкість 0,4 м/с, чиста, суха, рівна, гладка і тверда поверхня для кочення і 0°C. Зазвичай напрямні ролики не повинні використовуватися під дією осьового навантаження.
