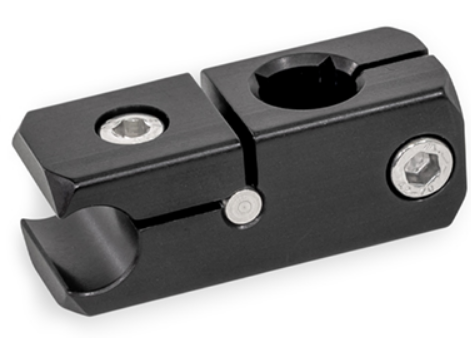

Рейкові установочні роз'ємні затискачі з перехресними отворами GN 474.2-Q
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 474.2-Q Алюміній анодований матовий/чорний
| Артікул | d1 отв для допуску вала h11 | d2 Отв пiд допуск валу h11 | d3 Довжина зажимна | s Квадратна форма | k | l1 | l2 | Затиск комплекти для d3 | l3 | l4 | m | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 474.2-B10-B10-Q-ELS | B 10 | B 10 | M 5 | 8 | 20 | 19.5 | 48.6 | GN 511-M5-20 | 3.1 | 15.5 | 30 |
Під замовлення
|
2452
|
|||
| GN 474.2-B10-B10-Q-MT | B 10 | B 10 | M 5 | 8 | 20 | 19.5 | 48.6 | GN 511-M5-20 | 3.1 | 15.5 | 30 | Так |
1946
|
|||
| GN 474.2-B12-B12-Q-ELS | B 12 | B 12 | M 5 | 10 | 20 | 21.5 | 52.1 | GN 511-M5-20 | 3.6 | 16.5 | 32 | Так |
2471
|
|||
| GN 474.2-B12-B12-Q-MT | B 12 | B 12 | M 5 | 10 | 20 | 21.5 | 52.1 | GN 511-M5-20 | 3.6 | 16.5 | 32 | Так |
1953
|
|||
| GN 474.2-B15-B15-Q-ELS | B 15 | B 15 | M 6 | 12 | 25 | 27.5 | 64.4 | GN 511-M6-25 | 4.4 | 20 | 40 |
Під замовлення
|
2707
|
|||
| GN 474.2-B15-B15-Q-MT | B 15 | B 15 | M 6 | 12 | 25 | 27.5 | 64.4 | GN 511-M6-25 | 4.4 | 20 | 40 |
Під замовлення
|
2114
|
|||
| GN 474.2-B16-B16-Q-ELS | B 16 | B 16 | M 6 | - | 25 | 30 | 66.8 | GN 511-M6-25 | 4.8 | 20 | 42 | Так |
2676
|
|||
| GN 474.2-B16-B16-Q-MT | B 16 | B 16 | M 6 | - | 25 | 30 | 66.8 | GN 511-M6-25 | 4.8 | 20 | 42 | Так |
2080
|
|||
| GN 474.2-B20-B20-Q-ELS | B 20 | B 20 | M 6 | 16 | 30 | 36 | 76 | GN 511-M6-30 | 6 | 22 | 48 |
Під замовлення
|
3000
|
|||
| GN 474.2-B20-B20-Q-MT | B 20 | B 20 | M 6 | 16 | 30 | 36 | 76 | GN 511-M6-30 | 6 | 22 | 48 |
Під замовлення
|
2213
|
|||
| GN 474.2-B8-B8-Q-ELS | B 8 | B 8 | M 4 | - | 16 | 17 | 41.5 | GN 511-M4-16 | 2.5 | 13 | 26 |
Під замовлення
|
2264
|
|||
| GN 474.2-B8-B8-Q-MT | B 8 | B 8 | M 4 | - | 16 | 17 | 41.5 | GN 511-M4-16 | 2.5 | 13 | 26 |
Під замовлення
|
1855
|
Характеристики
Типи

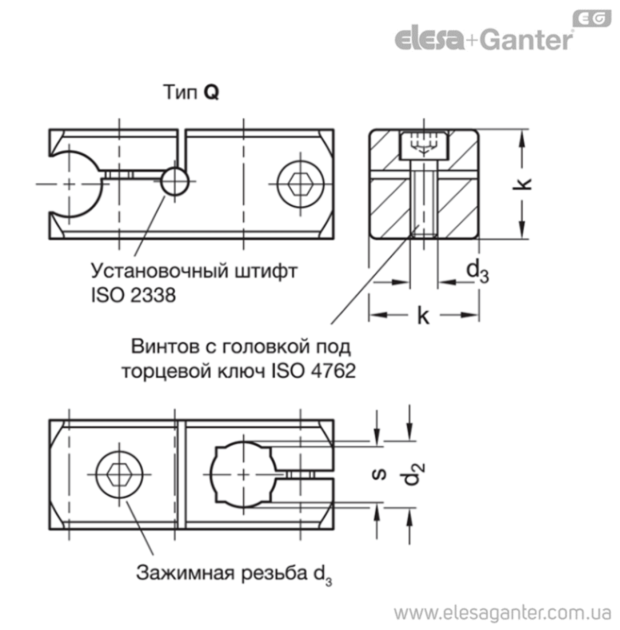

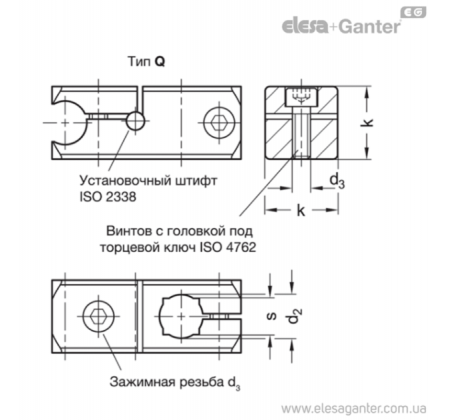

Тип Q: з перехресним отвором
Установчий затискач
Алюміній

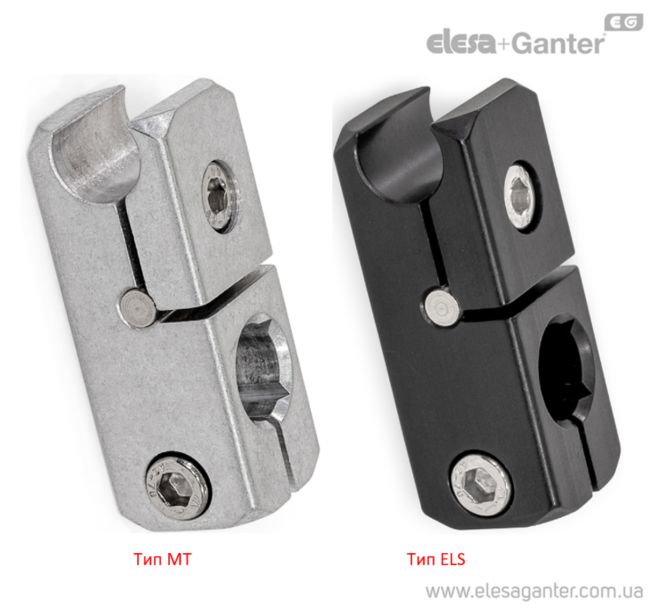

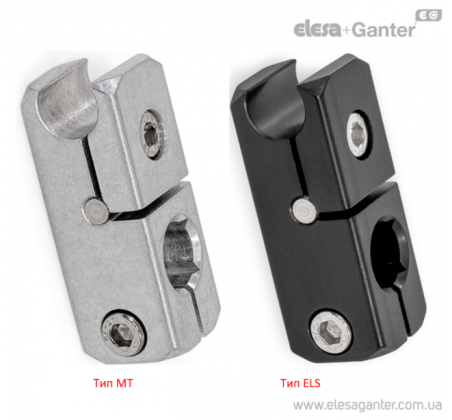

Рівне матове оздоблення MT
Анодований, чорний колір ELS
Гвинти із головкою під торцевий ключ ISO 4762
Нержавіюча сталь
Штифт установки ISO 2338
Нержавіюча сталь
особливості та сфери застосування
Рейкові затискачі GN 474.2 з'єднують трубки і стрижні паралельно або під прямим кутом. Вони застосовуються для, наприклад, бічних напрямних, де настановні затискачі не повинні виступати вбік.
Крім того, роз'ємна точка затиску дозволяє поступове встановлення установочного затиску в існуючу конструкцію і спрощує монтаж, коли осьова установка неможлива, наприклад, виду вигинів.
Розміри з площею s також дозволяють затискати квадратні стрижні / трубки.
Це стандартний затискний гвинт із торцевою головкою із шестигранним поглибленням ISO 4762. Він може бути замінений затискним комплектом GN 511 (код виробу див. у таблиці з розмірами).
