Рухливі кульові пластикові кріплення з прямокутною фланцевою основою для сполучних затискачів типу TCC TCC-SJB
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
TCC-SJB Технополімер, сірий/чорний кольори

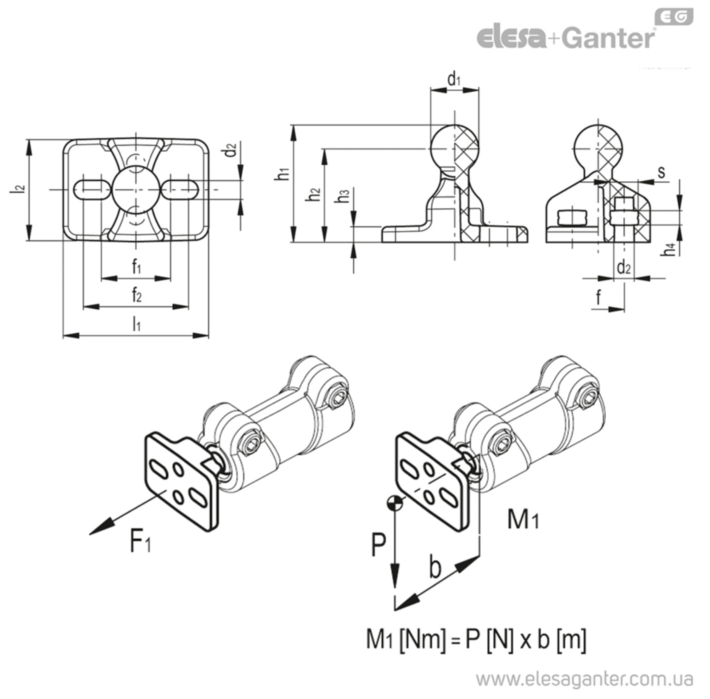

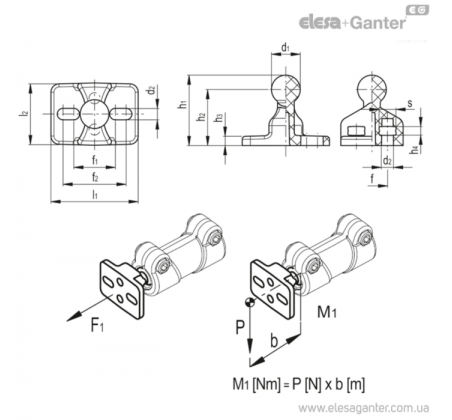

| Артікул | F1*[N] | M1**[Nm] | d1 | f1 | d2 | f2 | l1 | h2 | l2 | s | h3 | h4 | h1 | f | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TCC-SJB-18-S14-C33 | 800 | 3 | 14 | 20 ±0.2 | 5.5 | 30 ±0.2 | 42 | 27 | 30 | 8 | 4.5 | 4 | 34 | 15 ±0.2 | Так |
90
|
|||
| TCC-SJB-18-S14-C9 | 800 | 3 | 14 | 20 ±0.2 | 5.5 | 30 ±0.2 | 42 | 27 | 30 | 8 | 4.5 | 4 | 34 | 15 ±0.2 | Так |
90
|
характеристики
Матеріал

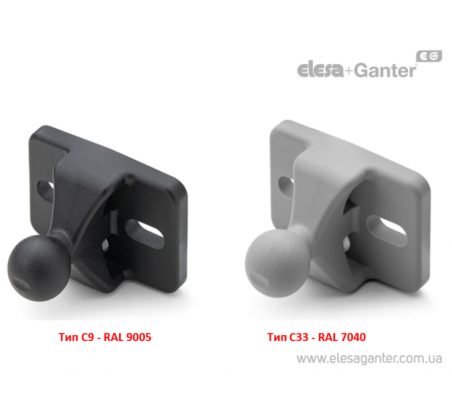

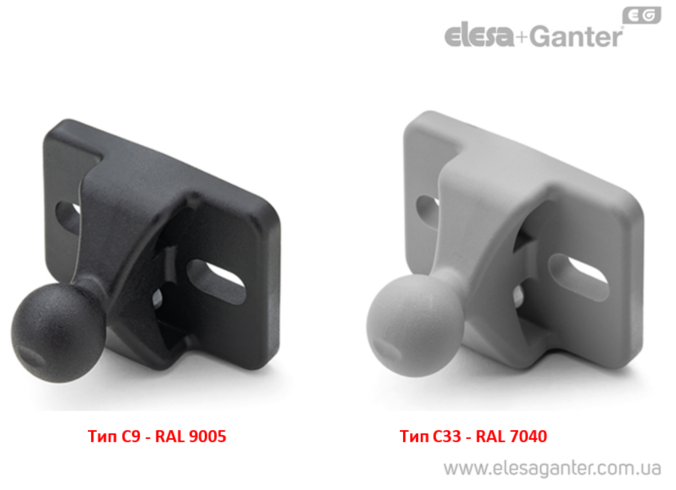

Армований скловолокном технополімер на основі поліаміду (ПА), RAL 9005 (C9), чорний або сірий колір, RAL 7040 (C33), матове оздоблення.
Інструкції з монтажу
Інструкції з монтажу (рис. 1)
- З натисканням встановіть кульове з'єднання в один із кінців втулки.
- Після ослаблення натискного гвинта вставте втулку в затискач до клацання.
- Поверніть з'єднання у потрібному положенні.
- Затягніть гвинт затискача.
Рекомендується послабити натискний гвинт для зміни положення з'єднання.
Особливості та сфери застосування
Основа може підлягати передньому монтажу з використанням гвинта з циліндричною головкою M5 із шайбою UNI 6592 та задньому монтажу з використанням гайки M5, яку можна придбати.
Основа з кульовим з'єднанням призначена для монтажу на затискачах TCC.
Втулка зі сферичними гніздами повинна використовуватися для кожної основи TCC-SJA, не входить до комплекту постачання.
Технічні дані
Показники опору, представлені в таблиці, були отримані в результаті лабораторних досліджень, що проводяться при температурі навколишнього середовища з затягнутими гвинтами з крутним моментом, що рекомендується 5 Н·м.
Кульове з'єднання може вільно обертатися та нахилятися під кутом максимум +/-30 градусів.
Залиште відгук про товар!
* Опір з'єднання витягуванню
** Опір з'єднання вигину для прослизання
Аксесуари на окреме замовлення:
- TCC-SJА - Перехідні регульовані обтискні втулки для кріплення шарнірних з'єднань
