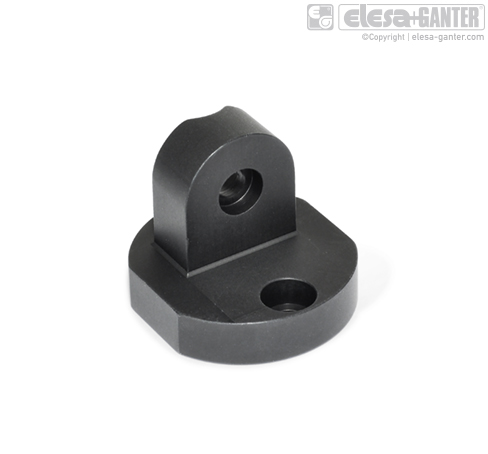

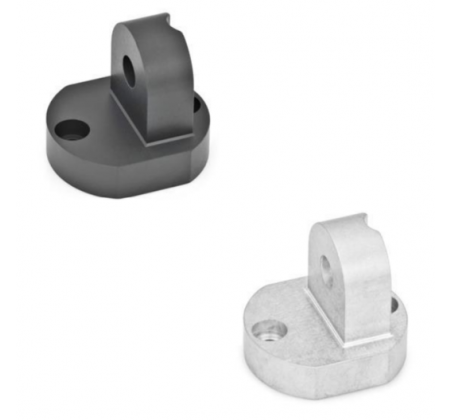

Підстави для поворотних затискачів GN 482/GN 483/GN 484 сумісні зі стандартними профілями GN 485
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 485 Алюміній, матовий/анодований чорний колір

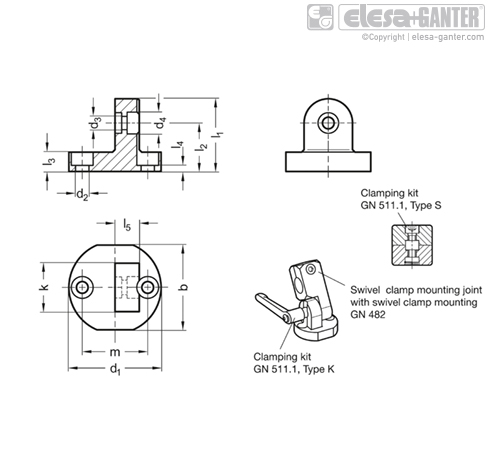

| Артікул | d1 | d2 | k | l1 | d3 | l2 | d4 | l3 | l4 | b | m | l5 | Затиск комплекти для d3 Тип S | Затиск комплекти для d3 Тип K | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 485-16-ELS | 31.5 | M 4 | 16 | 25 | 4.5 | 17 | 7.5 | 7 | 3 | 29 | 22 | 8 | GN 511.1-M4-16-S | GN 511.1-M4-16-K |
Під замовлення
|
1127
|
|||
| GN 485-16-MT | 31.5 | M 4 | 16 | 25 | 4.5 | 17 | 7.5 | 7 | 3 | 29 | 22 | 8 | GN 511.1-M4-16-S | GN 511.1-M4-16-K | Так |
1013
|
|||
| GN 485-20-ELS | 38 | M 5 | 20 | 30 | 5.5 | 20 | 9 | 8 | 2.5 | 35 | 27 | 10 | GN 511.1-M5-20-S | GN 511.1-M5-20-K | Так |
1444
|
|||
| GN 485-20-MT | 38 | M 5 | 20 | 30 | 5.5 | 20 | 9 | 8 | 2.5 | 35 | 27 | 10 | GN 511.1-M5-20-S | GN 511.1-M5-20-K | Так |
1322
|
|||
| GN 485-25-ELS | 45 | M 6 | 25 | 37 | 6.5 | 24.5 | 10.5 | 10 | 4 | 41 | 32 | 12.5 | GN 511.1-M6-25-S | GN 511.1-M6-25-K | Так |
1828
|
|||
| GN 485-25-MT | 45 | M 6 | 25 | 37 | 6.5 | 24.5 | 10.5 | 10 | 4 | 41 | 32 | 12.5 | GN 511.1-M6-25-S | GN 511.1-M6-25-K | Так |
1633
|
|||
| GN 485-30-ELS | 50 | M 6 | 30 | 44.5 | 6.5 | 29.5 | 10.5 | 12.5 | 6.5 | 44 | 36 | 15 | GN 511.1-M6-30-S | GN 511.1-M6-30-K | Так |
1921
|
|||
| GN 485-30-MT | 50 | M 6 | 30 | 44.5 | 6.5 | 29.5 | 10.5 | 12.5 | 6.5 | 44 | 36 | 15 | GN 511.1-M6-30-S | GN 511.1-M6-30-K | Так |
1787
|

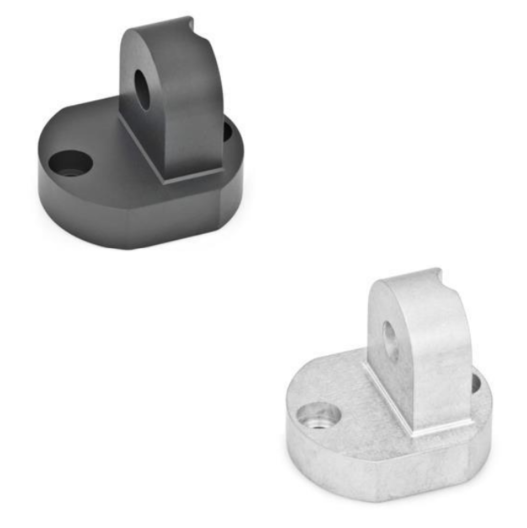

Характеристики
Алюміній
- Матове, гладке оздоблення MT
- анодований, чорний колір ELS
особливості та сфери застосування
Поворотний затискач із плоскою основою GN 485 може поєднуватися з поворотним затискачем GN 482, Т-подібним поворотним затискачем GN 483 та GN 484 за умови однакових значень показника k у місці з'єднання поворотних затискачів. Затискний набір GN 511.1 з гвинтом (тип S) і ручкою важільного типу (тип К), що регулюється, також можна використовувати в даних комбінаціях (артикул для замовлення вказаний в таблиці розмірів).
Вказівник відстані m на підставі затискача GN 485 підходить для затискачів GN 477, болтів з фланцями GN 480, а також фіксуючих магнітів GN 51.6.
Аксесуари
Залиште відгук про товар!
- матовий, природний колір MT
- анодований чорний колір ELS
** у місці зчленування замість гвинтів можуть встановлюватися затискні втулки GN 511.1
в основу може встановлюватись утримуючий магніт GN 51.6
