Рухомі перехідники з подвійним кульовим з'єднанням для затискачів типу ТСС TCC-SJD
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
TCC-SJD Технополімер, сірий/чорний кольори

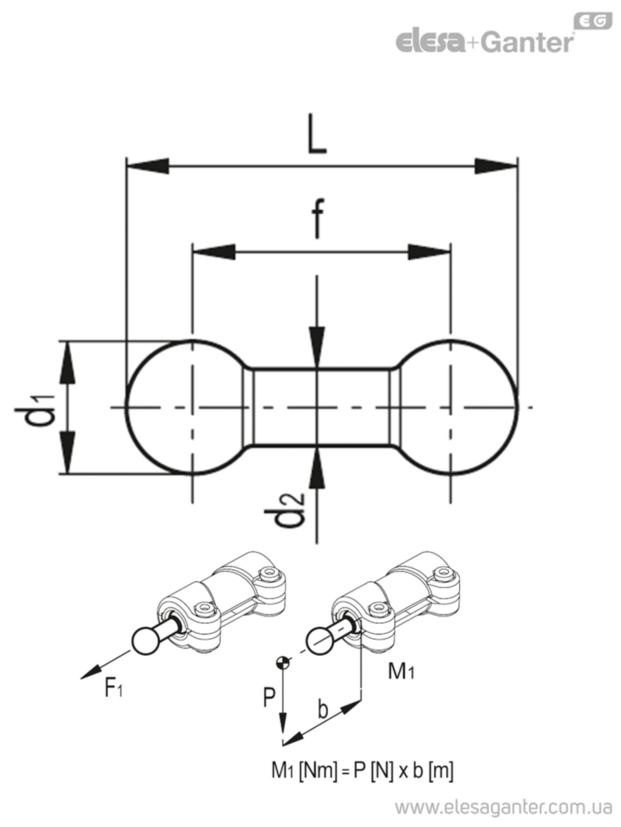

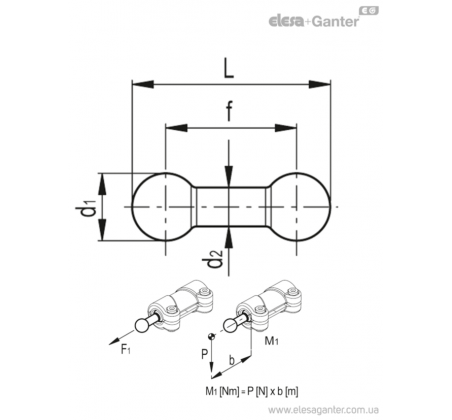

| Артікул | F1*[N] | M1**[Nm] | L | d1 | d2 | f | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| TCC-SJD-18-S14-C33 | 800 | 3 | 41 | 14 | 8 | 27 | Так |
51
|
|||
| TCC-SJD-18-S14-C9 | 800 | 3 | 41 | 14 | 8 | 27 | Так |
51
|
характеристики
Матеріал

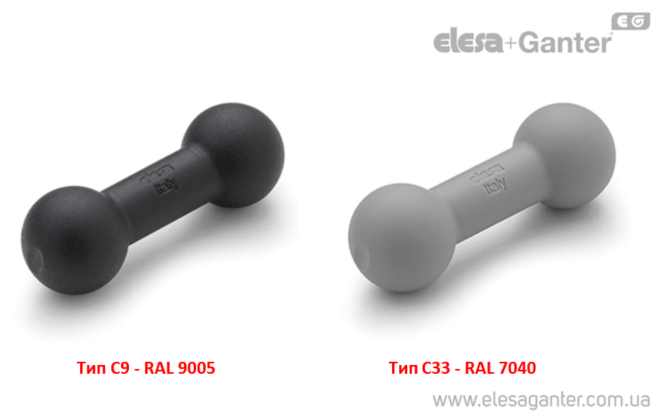

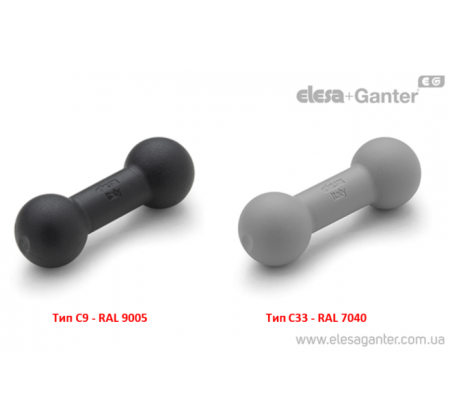

Армований скловолокном технополімер на основі поліаміду (ПА), RAL 9005 (C9), чорний або сірий колір, RAL 7040 (C33), матове оздоблення.
Особливості та сфери застосування
Подвійне кульове з'єднання призначене для монтажу на затискачі TCC.
Дві втулки зі сферичними гніздами повинні використовуватися для кожного подвійного кульового з'єднання TCC-SJA, не входять до комплекту постачання.
Технічні дані
Показники опору, представлені в таблиці, були отримані в результаті лабораторних досліджень, що проводяться при температурі навколишнього середовища з затягнутими гвинтами з крутним моментом, що рекомендується 5 Н·м.
Кожне шарове з'єднання може вільно обертатися і нахилятися під кутом максимум +/-30 градусів.
Інструкції з монтажу
Інструкції з монтажу (рис. 1)
- З натисканням встановіть кульове з'єднання в один з кінців втулки і повторіть цю процедуру для іншого з'єднання.
- Після ослаблення натискних гвинтів встановіть втулки до клацання.
- Поверніть з'єднання у потрібному положенні.
- Затягніть гвинти затискачів.
Рекомендується послабити натискні гвинти, щоб змінити положення з'єднань.
Залиште відгук про товар!
* Опір з'єднання витягуванню
** Опір з'єднання вигину для прослизання
Аксесуари на окреме замовлення:
- TCC-SJА - Перехідні регульовані обтискні втулки для кріплення шарнірних з'єднань
