Сполучні настановні поворотні затискачі з торцевою фіксацією під GN 479/GN 479.1 GN 484
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 484 Алюміній, матовий/анодований чорний колір

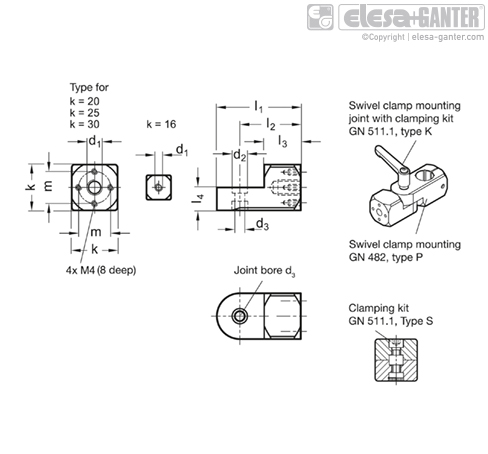

| Артікул | d1 | d2 | k | l1 | d3 | l2 | l3 | l4 | m | Затиск комплекти для d3 Тип S | Затиск комплекти для d3 Тип K | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 484-M10-25-ELS | M 10 | 10 | 25 | 46 | 6.5 | 33.5 | 20 | 12.5 | 17 | GN 511.1-M6-25-S | GN 511.1-M6-25-K |
Під замовлення
|
1142
|
|||
| GN 484-M10-25-MT | M 10 | 10 | 25 | 46 | 6.5 | 33.5 | 20 | 12.5 | 17 | GN 511.1-M6-25-S | GN 511.1-M6-25-K | Так |
1037
|
|||
| GN 484-M10-30-ELS | M 10 | 10 | 30 | 55 | 6.5 | 40 | 24 | 15 | 20 | GN 511.1-M6-30-S | GN 511.1-M6-30-K |
Під замовлення
|
1256
|
|||
| GN 484-M10-30-MT | M 10 | 10 | 30 | 55 | 6.5 | 40 | 24 | 15 | 20 | GN 511.1-M6-30-S | GN 511.1-M6-30-K |
Під замовлення
|
1161
|
|||
| GN 484-M12-30-ELS | M 12 | 10 | 30 | 55 | 6.5 | 40 | 24 | 15 | 20 | GN 511.1-M6-30-S | GN 511.1-M6-30-K | Так |
1256
|
|||
| GN 484-M12-30-MT | M 12 | 10 | 30 | 55 | 6.5 | 40 | 24 | 15 | 20 | GN 511.1-M6-30-S | GN 511.1-M6-30-K |
Під замовлення
|
1161
|
|||
| GN 484-M5-16-ELS | M 5 | 7 | 16 | 30 | 4.5 | 22 | 13 | 8 | - | GN 511.1-M4-16-S | GN 511.1-M4-16-K |
Під замовлення
|
933
|
|||
| GN 484-M5-16-MT | M 5 | 7 | 16 | 30 | 4.5 | 22 | 13 | 8 | - | GN 511.1-M4-16-S | GN 511.1-M4-16-K | Так |
759
|
|||
| GN 484-M6-16-ELS | M 6 | 7 | 16 | 30 | 4.5 | 22 | 13 | 8 | - | GN 511.1-M4-16-S | GN 511.1-M4-16-K | Так |
933
|
|||
| GN 484-M6-16-MT | M 6 | 7 | 16 | 30 | 4.5 | 22 | 13 | 8 | - | GN 511.1-M4-16-S | GN 511.1-M4-16-K |
Під замовлення
|
759
|
|||
| GN 484-M6-20-ELS | M 6 | 8.5 | 20 | 38 | 5.5 | 28 | 17 | 10 | 14 | GN 511.1-M5-20-S | GN 511.1-M5-20-K | Так |
1055
|
|||
| GN 484-M6-20-MT | M 6 | 8.5 | 20 | 38 | 5.5 | 28 | 17 | 10 | 14 | GN 511.1-M5-20-S | GN 511.1-M5-20-K | Так |
974
|
|||
| GN 484-M8-16-ELS | M 8 | 7 | 16 | 30 | 4.5 | 22 | 13 | 8 | - | GN 511.1-M4-16-S | GN 511.1-M4-16-K |
Під замовлення
|
933
|
|||
| GN 484-M8-16-MT | M 8 | 7 | 16 | 30 | 4.5 | 22 | 13 | 8 | - | GN 511.1-M4-16-S | GN 511.1-M4-16-K | Так |
759
|
|||
| GN 484-M8-20-ELS | M 8 | 8.5 | 20 | 38 | 5.5 | 28 | 17 | 10 | 14 | GN 511.1-M5-20-S | GN 511.1-M5-20-K |
Під замовлення
|
1055
|
|||
| GN 484-M8-20-MT | M 8 | 8.5 | 20 | 38 | 5.5 | 28 | 17 | 10 | 14 | GN 511.1-M5-20-S | GN 511.1-M5-20-K |
Під замовлення
|
974
|
|||
| GN 484-M8-25-ELS | M 8 | 10 | 25 | 46 | 6.5 | 33.5 | 20 | 12.5 | 17 | GN 511.1-M6-25-S | GN 511.1-M6-25-K | Так |
1142
|
|||
| GN 484-M8-25-MT | M 8 | 10 | 25 | 46 | 6.5 | 33.5 | 20 | 12.5 | 17 | GN 511.1-M6-25-S | GN 511.1-M6-25-K | Так |
1037
|
|||
| GN 484-M8-30-ELS | M 8 | 10 | 30 | 55 | 6.5 | 40 | 24 | 15 | 20 | GN 511.1-M6-30-S | GN 511.1-M6-30-K |
Під замовлення
|
1256
|
|||
| GN 484-M8-30-MT | M 8 | 10 | 30 | 55 | 6.5 | 40 | 24 | 15 | 20 | GN 511.1-M6-30-S | GN 511.1-M6-30-K | Так |
1161
|

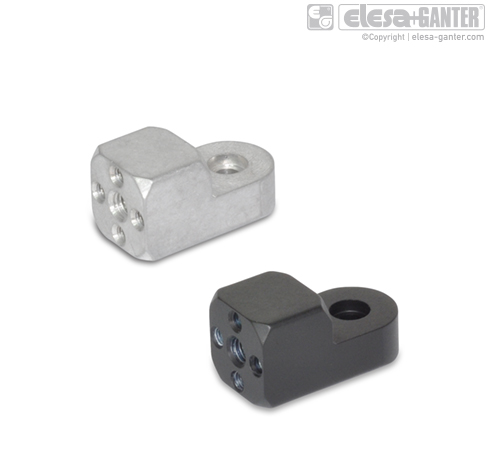

Характеристики
Алюміній
- матовий, відшліфований MT
- анодований чорний колір ELS
особливості та сфери застосування
Сполучні настановні затискачі GN 484 головним чином призначені для монтажних тримачів датчиків GN 479 та утримуючої пластини GN 479.1. Вони оснащені центральним різьбленням і для розміру з параметром k = 20 і більше додаткова схема отворів 4 × M4.
Використовуючи поворотні настановні затискачі GN 482 і Т-подібні поворотні настановні затискачі GN 483 з одними розмірами показника k, сполучні настановні затискачі GN 484 легко компонуються в шарнірні з'єднання поворотних затискачів. Затискні втулки GN 511.1 з гвинтом (тип S) і ручкою важільного типу (тип K), що регулюється, доступні для цієї мети (див. опис у таблиці розмірів).
Залиште відгук про товар!
- матовий, природний колір MT
- анодований чорний колір ELS
** у місці зчленування замість гвинтів можуть встановлюватися затискні втулки GN 511.1
