Швидкороз'ємні з'єднувачі профілів під прямим кутом GN 25b-S
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 25b-S Сталь оцинкована, для профілів (b-модульна система), симетричний стрижень кріплення
| Артікул | момент затяжки, Н·м | Связка, шт. | A/F | n | d1 | d2 | l2 | l1 ≈ | l3 | b | m | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 25b-10-S-P-SZ-4 | 6 | 4 | 3 | 10 | 6.8 | 10 | 10.3 | 46 | 20 | 10 | 22.5 | Так |
1358
|
|||
| GN 25b-10-S-R-SZ-4 | 6 | 4 | 3 | 10 | 6.8 | 10 | 10.3 | 46 | 20 | 10 | 22.5 | Так |
1358
|
Характеристики

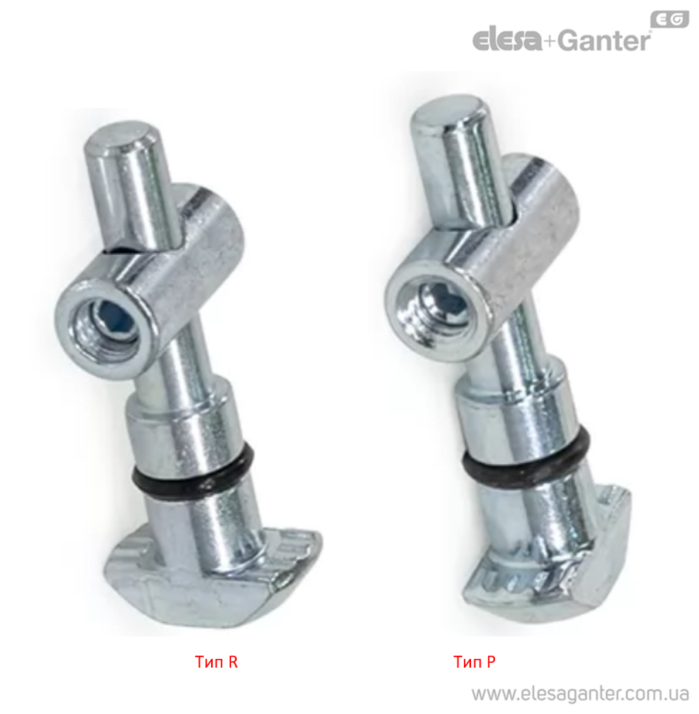

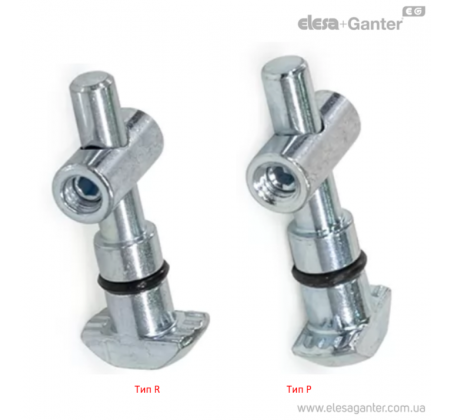

Типи
Тип S: симетричний монтажний стрижень
Позначення
P: паралельна Т-подібна гайка
R: Т-подібна гайка під прямим кутом
Оцинкована сталь, з блакитною пасивацією SZ
особливості та сфери застосування
Швидкороз'ємні з'єднувачі GN 25b разом скріплюють алюмінієві профілі під прямим кутом. Тільки один профіль має бути механічно оброблений.
З'єднання може бути вільно розташованим і переміщатися за пазою. Внутрішній шестигранник, що використовується для затискання, підходить для легкого доступу.
У разі використання панелей панелі повинні бути належним чином заглиблені в залежності від типу, позначення та орієнтації установки.
Швидкороз'ємні з'єднувачі типу S використовуються, коли паз має бути закритий покривним профілем.
Поставляється в комплекті 4 шт.

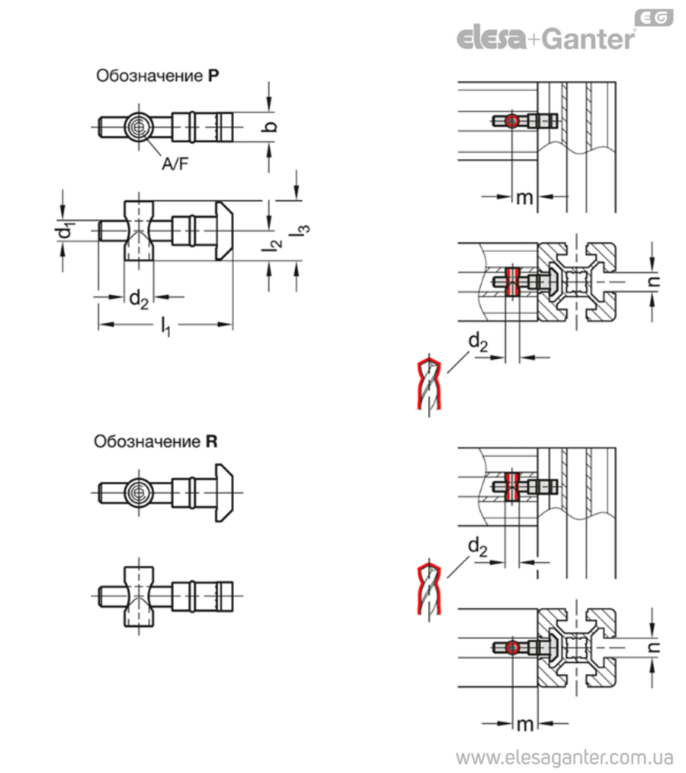

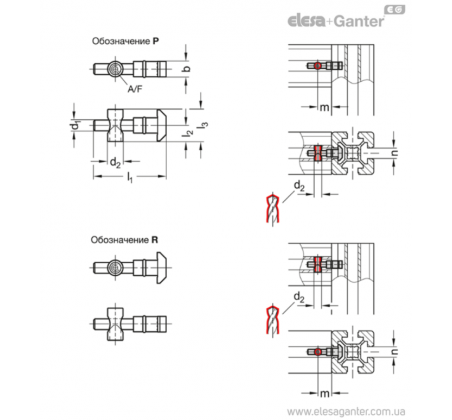

Інструкції з монтажу / механічна обробка профілю
Залиште відгук про товар!
** ціна за комплект 4 шт
Тип
- P: паралельна Т-подібна гайка
- R: Т-подібна гайка під прямим кутом
