Закриті кутові кронштейни кріплення профілю GN 30i-C-ZWSZS

Друк

GN 30i-A-ZW

Кутовий кронштейн для профільних конструкцій

Цинк покрашений, пази під кріплення

GN 30i-C-ZWSZS

Закриті кутові кронштейни кріплення профілю

Цинк лиття, пофарбований, кришка поліамід, гвинти та Т-подібні гайки з вбудованою фіксацією оцинкована сталь

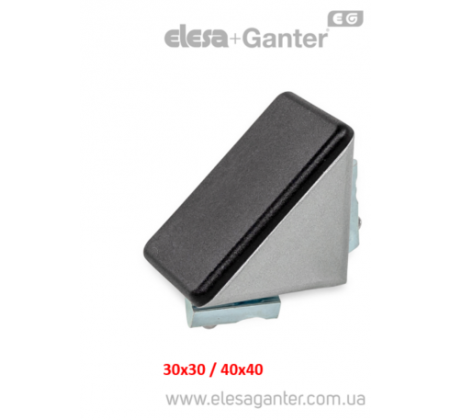

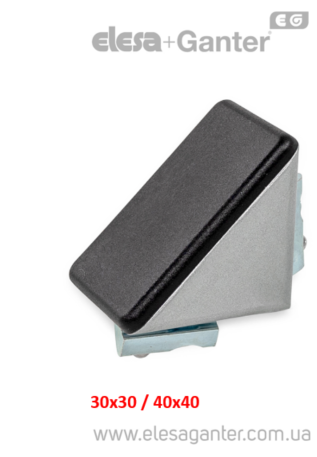

Закриті кутові кронштейни кріплення профілю GN 30i-C-ZWSZS – фото 1

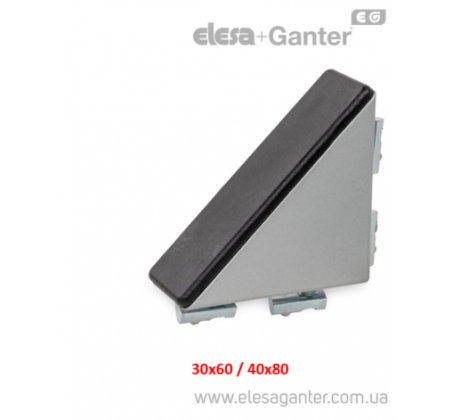

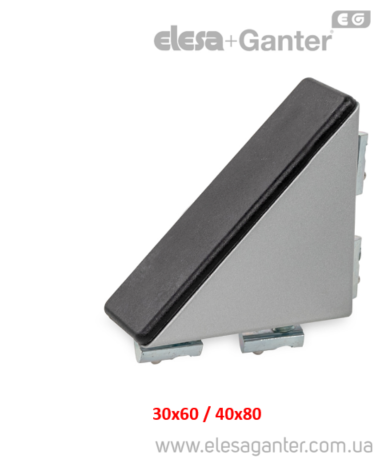

Закриті кутові кронштейни кріплення профілю GN 30i-C-ZWSZS – фото 2

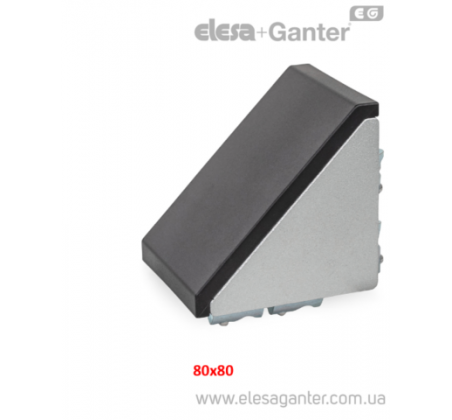

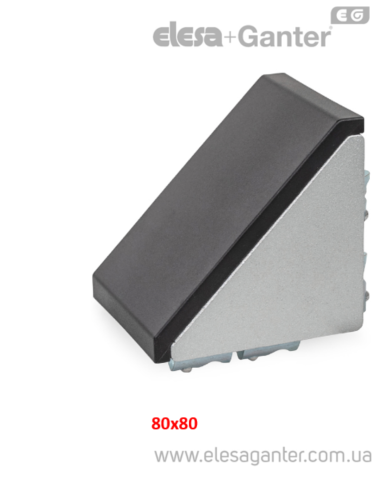

Закриті кутові кронштейни кріплення профілю GN 30i-C-ZWSZS – фото 3

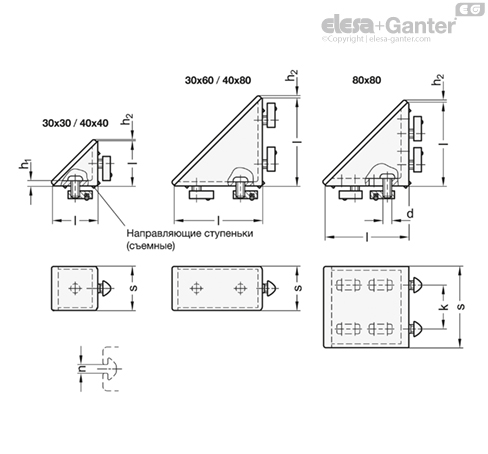

Закриті кутові кронштейни кріплення профілю GN 30i-C-ZWSZS – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 30i-C-ZWSZS Цинк лиття, пофарбований, кришка поліамід, гвинти та Т-подібні гайки з вбудованою фіксацією оцинкована сталь

Артікул
Артікул	s Nom рoзмiр	s Наружный размер	Довжина l nom рoзмiр	Довжина l зовнiшнiй розмiр	d	n	h₂ ≈	k	h₁	В наявності	Ціна
GN 30i-30306-C-ZWSZS	30	30	30	30	M 6	6	2	-	2.5	Так	418 грн	Детальніше
GN 30i-30306-C-ZWSZS Характеристики: s Nom рoзмiр 30 s Наружный размер 30 Довжина l nom рoзмiр 30 Довжина l зовнiшнiй розмiр 30 d M 6 n 6 h₂ ≈ 2 k - h₁ 2.5 418 грн Так До кошику
GN 30i-30606-C-ZWSZS	30	30	60	60	M 6	6	2	-	3.5	Так	1368 грн	Детальніше
GN 30i-30606-C-ZWSZS Характеристики: s Nom рoзмiр 30 s Наружный размер 30 Довжина l nom рoзмiр 60 Довжина l зовнiшнiй розмiр 60 d M 6 n 6 h₂ ≈ 2 k - h₁ 3.5 1368 грн Так До кошику
GN 30i-40408-C-ZWSZS	40	40	40	40	M 8	8	2	-	5	Так	484 грн	Детальніше
GN 30i-40408-C-ZWSZS Характеристики: s Nom рoзмiр 40 s Наружный размер 40 Довжина l nom рoзмiр 40 Довжина l зовнiшнiй розмiр 40 d M 8 n 8 h₂ ≈ 2 k - h₁ 5 484 грн Так До кошику
GN 30i-40808-C-ZWSZS	40	40	80	80	M 8	8	2	-	5	Так	944 грн	Детальніше
GN 30i-40808-C-ZWSZS Характеристики: s Nom рoзмiр 40 s Наружный размер 40 Довжина l nom рoзмiр 80 Довжина l зовнiшнiй розмiр 80 d M 8 n 8 h₂ ≈ 2 k - h₁ 5 944 грн Так До кошику
GN 30i-80808-C-ZWSZS	80	74	80	76	M 8	8	7	40	8	Так	1890 грн	Детальніше
GN 30i-80808-C-ZWSZS Характеристики: s Nom рoзмiр 80 s Наружный размер 74 Довжина l nom рoзмiр 80 Довжина l зовнiшнiй розмiр 76 d M 8 n 8 h₂ ≈ 7 k 40 h₁ 8 1890 грн Так До кошику

Характеристики

Типи
Тип C: з кріпильним комплектом та ковпачком
Кутовий кронштейн
Цинк, лиття під тиском
Пофарбований, білий колір ZW
Гвинти та гайки для Т-подібних пазів
Оцинкована сталь, з блакитною пасивацією SZ
Ковпачок
Пластик (поліамід PA)
Чорний S

Варіанти складання / приклади застосування

особливості та сфери застосування

Кутові кронштейни GN 30i кріплять алюмінієві профілі до предметів, таких як столи та панелі або під прямим кутом один до одного. Механічна обробка профілю не є необхідною.

З'єднання може бути вільно розташованим і переміщатися за пазою. Для кріплення кутових кронштейнів до панелі або поперечному напрямку до алюмінієвого профілю необхідно видалити напрямні сходинки.

Ковпачки забезпечують візуально привабливий зовнішній вигляд та спрощують очищення (тип C).

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 30i.pdf
