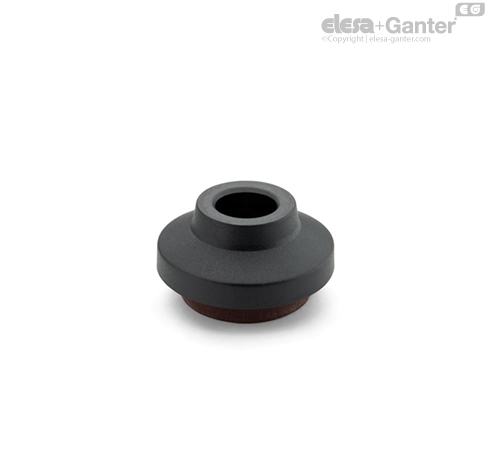

Підп'ятники під регульовані опори з амортизуючою та вібропоглинаючою вставкою BASE LS.VA
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
BASE LS.VA Технополімер, амортизатор поліуретанова гума
| Артікул | l20 [Н/мм2] | l20.4 [Н/мм2] | l20.6 [Н/мм2] | Аморт вставний блок дiлянки | Макс. статическая нагрузка* Н | D | d1 | d2 | l2 | h | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LS.VA-32-14 | 5.3 | 4.8 | 4.6 | 239 | 96 | 32 | 23.1 | 14 | 5.3 | 15 | Так |
256
|
|||
| LS.VA-32-8.5 | 5.3 | 4.8 | 4.6 | 239 | 96 | 32 | 23.1 | 8.5 | 5.3 | 15 | Так |
256
|
|||
| LS.VA-40-14 | 6 | 5.6 | 5.4 | 452 | 180 | 40 | 30 | 14 | 6 | 17 | Так |
321
|
|||
| LS.VA-40-8.5 | 6 | 5.6 | 5.4 | 452 | 180 | 40 | 30 | 8.5 | 6 | 17 | Так |
321
|
|||
| LS.VA-50-14 | 6 | 5 | 4.7 | 1000 | 400 | 50 | 40 | 14 | 6 | 19 | Так |
444
|
|||
| LS.VA-50-8.5 | 6 | 5 | 4.7 | 1000 | 400 | 50 | 40 | 8.5 | 6 | 19 | Так |
444
|
|||
| LS.VA-60-14 | 5 | 3.9 | 3.5 | 1709 | 680 | 60 | 50.5 | 14 | 5 | 24 | Так |
687
|
|||
| LS.VA-60-24 | 5 | 3.9 | 3.5 | 1709 | 680 | 60 | 50.5 | 24 | 5 | 24 | Так |
687
|
характеристики
Основа
Технополімер на основі поліаміду (PA), армований скловолокном, чорний колір, матове оздоблення.
Амортизуючий елемент
Поліуретанова гума (PUR), природний колір, твердість за Шорою за шкалою А 50.
особливості та сфери застосування
Розроблені для поглинання вібрації, ударів та шуму, що створюються рухомими елементами або незбалансованими вібруючими масами корпусів обладнання та машин, які можуть призвести до наступного:
виникнення несправностей та скорочення терміну служби обладнання та прилеглих до нього компонентів;
збитки здоров'ю оператора;
виникненню шумів.
Технічні дані та рекомендації щодо вибору
Значення максимального статичного навантаження, представлене в таблиці, показує статичне навантаження для питомого навантаження 0,4 Н/мм2, під дію якої може потрапляти елемент, що амортизує, для забезпечення оптимального поглинання вібрацій.
Крім того, таблиці представлені значення (l2) пружної деформації з навантаженням макс. 0,6 Н/мм² у разі динамічного навантаження.
Ефективність демпфування залежить від співвідношення між частотою перешкод машини та власною частотою опору, що амортизує.
Власна частота основи залежить від матеріалу, геометрії та питомого навантаження [Н/мм2], якому піддається.
Питоме навантаження виходить шляхом поділу застосовуваного навантаження на опорну площу елемента, що амортизує.
Після обчислення питомого навантаження власна частота опори може бути отримана з графіка, представленого малюнку 1.
Демпфування починається, коли співвідношення між частотою перешкод машини і власною частотою опору, що амортизує більше ніж √2. Чим більша різниця між частотою перешкод машини та власною частотою опори, тим більше демпфування (див. малюнок 2).
Приклад:
Очікуване навантаження на опору = 150 Н
Питоме навантаження BASE LS.VA-32 = 150/239 = 0,63 Н/мм2
Питоме навантаження BASE LS.VA-40 = 150/452 = 0,33 Н/мм2
Таким чином, BASE LS.VA-40 вибирається як питоме навантаження на прикладі і становить менше 0,4 Н/мм2, що є оптимальним значенням демпфування.
При введенні графік на малюнку 1 питомої навантаження 0,33 Н/мм2 отримують власну частоту 26 Гц (крива BASE LS.VA-40).
При введенні у графік малюнку 2 частоти 26 Гц обрана опора почне демпфування частот понад 32 Гц. Демпфування 69% виходить для частоти машини 61 Гц. Демпфування 92% виходить для частоти машини 85 Гц.
Малюнок 1
Малюнок 2
Залиште відгук про товар!
** для правильного підбору див. Опис, технічні дані та рекомендації щодо вибору
Можливі поєднання:
З різьбовими штоками:
- SM /SM-SST для d2=14/24
- SMQ-SST для d2=14/8.5,
- SMТ для d2=14,
З шарнірними кріпленнями
- SJF для d2 = 14/24
