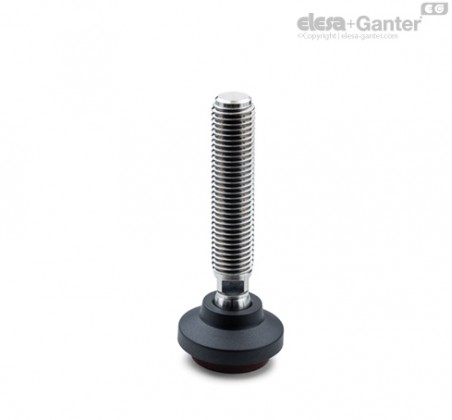

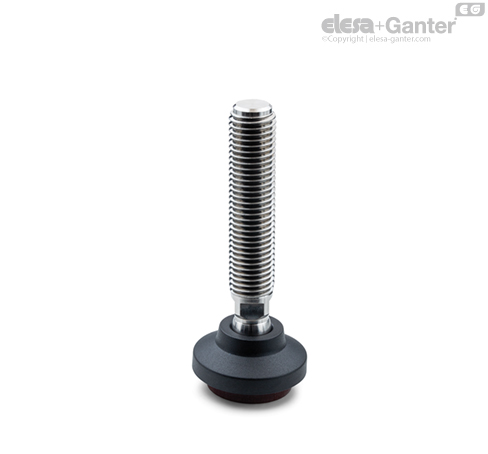

Віброніжки під нерівні поверхні корозійностійкі з регулюванням в основі LSQ.VA-SST

Основа
Технополімер на основі поліаміду (PA), армований скловолокном, чорний колір, матове оздоблення.
Амортизуючий елемент
Поліуретанова гума (PUR), природний колір, твердість за Шорою за шкалою А 50.
Гвинт із шарнірною головкою
Різьбовий гвинт із нержавіючьої сталі AISI 304 з регулювальною квадратною ділянкою

Розроблені для поглинання вібрації, ударів та шуму, що створюються рухомими елементами або незбалансованими вібруючими масами корпусів обладнання та машин, які можуть призвести до наступного:
виникнення несправностей та скорочення терміну служби обладнання та прилеглих до нього компонентів;
збитки здоров'ю оператора;
виникненню шумів.
Інформація на замовлення
Регульовані опори поставляються у розібраному вигляді для спрощення транспортування та зберігання. Компоненти (основа та стрижень) поставляються в окремій упаковці: менший об'єм, що займається, і покращений захист від подряпин і бруду.

Значення максимального статичного навантаження, представлене в таблиці, показує статичне навантаження для питомого навантаження 0,4 Н/мм2, під дію якої може потрапляти елемент, що амортизує, для забезпечення оптимального поглинання вібрацій.
Крім того, таблиці представлені значення (l2) пружної деформації з навантаженням макс. 0,6 Н/мм² у разі динамічного навантаження.
Ефективність демпфування залежить від співвідношення між частотою перешкод машини та власною частотою опору, що амортизує.
Власна частота основи залежить від матеріалу, геометрії та питомого навантаження [Н/мм2], якому піддається.
Питоме навантаження виходить шляхом поділу застосовуваного навантаження на опорну площу елемента, що амортизує.
Після обчислення питомого навантаження власна частота опори може бути отримана з графіка, представленого малюнку 1.
Демпфування починається, коли співвідношення між частотою перешкод машини і власною частотою опору, що амортизує більше ніж √2. Чим більша різниця між частотою перешкод машини та власною частотою опори, тим більше демпфування (див. малюнок 2).
Приклад:
Очікуване навантаження на опору = 150 Н
Питоме навантаження LSQ.VA-32 = 150/239 = 0,63 Н/мм2
Питоме навантаження LSQ.VA-40 = 150/452 = 0,33 Н/мм2
Таким чином, LSQ.VA-40 вибирається як питоме навантаження на прикладі і становить менше 0,4 Н/мм2, що є оптимальним значенням демпфування.
При введенні графік на малюнку 1 питомої навантаження 0,33 Н/мм2 отримують власну частоту 26 Гц (крива LSQ.VA-40).
При введенні у графік малюнку 2 частоти 26 Гц обрана опора почне демпфування частот понад 32 Гц. Демпфування 69% виходить для частоти машини 61 Гц. Демпфування 92% виходить для частоти машини 85 Гц.
