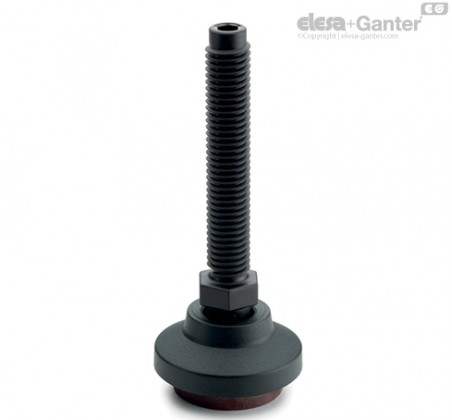

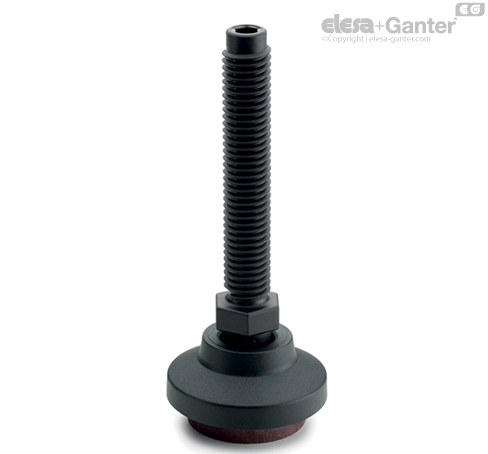

Регульовані діелектричні ніжки з амортизацією вібрації LS.VA-STP
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
LS.VA-STP Основа з технополімеру, гвинт із СУПЕР-технополімеру, амортизуючий елемент PUR

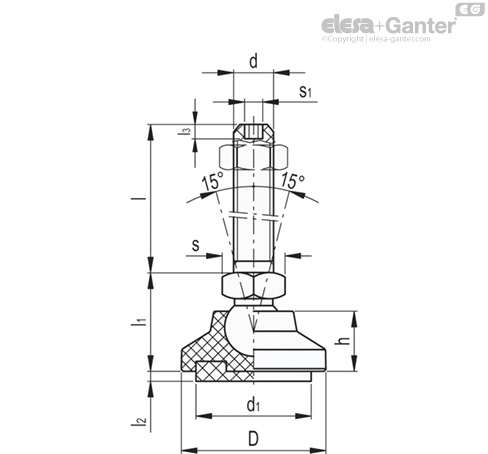

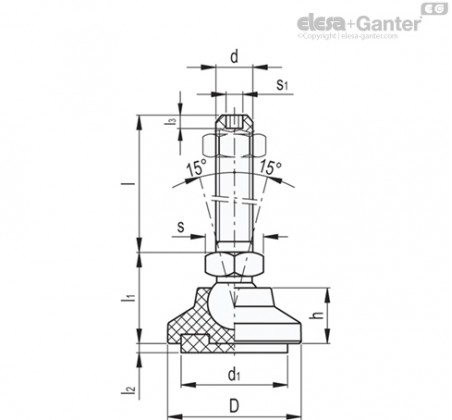

| Артікул | l20 [Н/мм2] | l20.4 [Н/мм2] | l20.6 [Н/мм2] | Аморт вставний блок дiлянки | Макс. статическая нагрузка* Н | D | d | s1 | d1 | l | l1 | l2 | s | l3 | Шарнирное соединениеØ | h | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LS.VA-32-14-STP-M10x44 | 5.3 | 4.8 | 4.6 | 239 | 96 | 32 | M10 | 4 | 23.1 | 44 | 26 | 5.3 | 16 | 6 | 14 | 17 | Так |
330
|
|||
| LS.VA-32-14-STP-M10x69 | 5.3 | 4.8 | 4.6 | 239 | 96 | 32 | M10 | 4 | 23.1 | 69 | 26 | 5.3 | 16 | 6 | 14 | 17 | Так |
335
|
|||
| LS.VA-32-14-STP-M10x99 | 5.3 | 4.8 | 4.6 | 239 | 96 | 32 | M10 | 4 | 23.1 | 99 | 26 | 5.3 | 16 | 6 | 14 | 17 | Так |
342
|
|||
| LS.VA-32-14-STP-M12x44 | 5.3 | 4.8 | 4.6 | 239 | 96 | 32 | M12 | 5 | 23.1 | 44 | 26 | 5.3 | 16 | 7 | 14 | 17 | Так |
334
|
|||
| LS.VA-32-14-STP-M12x69 | 5.3 | 4.8 | 4.6 | 239 | 96 | 32 | M12 | 5 | 23.1 | 69 | 26 | 5.3 | 16 | 7 | 14 | 17 | Так |
340
|
|||
| LS.VA-32-14-STP-M12x99 | 5.3 | 4.8 | 4.6 | 239 | 96 | 32 | M12 | 5 | 23.1 | 99 | 26 | 5.3 | 16 | 7 | 14 | 17 | Так |
349
|
|||
| LS.VA-32-14-STP-M8x44 | 5.3 | 4.8 | 4.6 | 239 | 96 | 32 | M8 | 3 | 23.1 | 44 | 26 | 5.3 | 16 | 5 | 14 | 17 | Так |
330
|
|||
| LS.VA-32-14-STP-M8x69 | 5.3 | 4.8 | 4.6 | 239 | 96 | 32 | M8 | 3 | 23.1 | 69 | 26 | 5.3 | 16 | 5 | 14 | 17 | Так |
333
|
|||
| LS.VA-40-14-STP-M10x44 | 6 | 5.6 | 5.4 | 452 | 180 | 40 | M10 | 4 | 30 | 44 | 25.5 | 6 | 16 | 6 | 14 | 17 | Так |
396
|
|||
| LS.VA-40-14-STP-M10x69 | 6 | 5.6 | 5.4 | 452 | 180 | 40 | M10 | 4 | 30 | 69 | 25.5 | 6 | 16 | 6 | 14 | 17 | Так |
401
|
|||
| LS.VA-40-14-STP-M10x99 | 6 | 5.6 | 5.4 | 452 | 180 | 40 | M10 | 4 | 30 | 99 | 25.5 | 6 | 16 | 6 | 14 | 17 | Так |
407
|
|||
| LS.VA-40-14-STP-M12x44 | 6 | 5.6 | 5.4 | 452 | 180 | 40 | M12 | 5 | 30 | 44 | 25.5 | 6 | 16 | 7 | 14 | 17 | Так |
400
|
|||
| LS.VA-40-14-STP-M12x69 | 6 | 5.6 | 5.4 | 452 | 180 | 40 | M12 | 5 | 30 | 69 | 25.5 | 6 | 16 | 7 | 14 | 17 | Так |
406
|
|||
| LS.VA-40-14-STP-M12x99 | 6 | 5.6 | 5.4 | 452 | 180 | 40 | M12 | 5 | 30 | 99 | 25.5 | 6 | 16 | 7 | 14 | 17 | Так |
415
|
|||
| LS.VA-40-14-STP-M8x44 | 6 | 5.6 | 5.4 | 452 | 180 | 40 | M8 | 3 | 30 | 44 | 25.5 | 6 | 16 | 5 | 14 | 17 | Так |
396
|
|||
| LS.VA-40-14-STP-M8x69 | 6 | 5.6 | 5.4 | 452 | 180 | 40 | M8 | 3 | 30 | 69 | 25.5 | 6 | 16 | 5 | 14 | 17 | Так |
398
|
|||
| LS.VA-50-14-STP-M10x44 | 6 | 5 | 4.7 | 1000 | 400 | 50 | M10 | 4 | 40 | 44 | 28 | 6 | 16 | 6 | 14 | 19 | Так |
519
|
|||
| LS.VA-50-14-STP-M10x69 | 6 | 5 | 4.7 | 1000 | 400 | 50 | M10 | 4 | 40 | 69 | 28 | 6 | 16 | 6 | 14 | 19 | Так |
524
|
|||
| LS.VA-50-14-STP-M10x99 | 6 | 5 | 4.7 | 1000 | 400 | 50 | M10 | 4 | 40 | 99 | 28 | 6 | 16 | 6 | 14 | 19 | Так |
530
|
|||
| LS.VA-50-14-STP-M12x44 | 6 | 5 | 4.7 | 1000 | 400 | 50 | M12 | 5 | 40 | 44 | 28 | 6 | 16 | 7 | 14 | 19 | Так |
522
|
|||
| LS.VA-50-14-STP-M12x69 | 6 | 5 | 4.7 | 1000 | 400 | 50 | M12 | 5 | 40 | 69 | 28 | 6 | 16 | 7 | 14 | 19 | Так |
528
|
|||
| LS.VA-50-14-STP-M12x99 | 6 | 5 | 4.7 | 1000 | 400 | 50 | M12 | 5 | 40 | 99 | 28 | 6 | 16 | 7 | 14 | 19 | Так |
537
|
|||
| LS.VA-50-14-STP-M8x44 | 6 | 5 | 4.7 | 1000 | 400 | 50 | M8 | 3 | 40 | 44 | 28 | 6 | 16 | 5 | 14 | 19 | Так |
519
|
|||
| LS.VA-50-14-STP-M8x69 | 6 | 5 | 4.7 | 1000 | 400 | 50 | M8 | 3 | 40 | 69 | 28 | 6 | 16 | 5 | 14 | 19 | Так |
521
|
|||
| LS.VA-60-14-STP-M10x44 | 5 | 3.9 | 3.5 | 1709 | 680 | 60 | M10 | 4 | 50.5 | 44 | 35 | 5 | 16 | 6 | 14 | 24 | Так |
761
|
|||
| LS.VA-60-14-STP-M10x69 | 5 | 3.9 | 3.5 | 1709 | 680 | 60 | M10 | 4 | 50.5 | 69 | 35 | 5 | 16 | 6 | 14 | 24 | Так |
766
|
|||
| LS.VA-60-14-STP-M10x99 | 5 | 3.9 | 3.5 | 1709 | 680 | 60 | M10 | 4 | 50.5 | 99 | 35 | 5 | 16 | 6 | 14 | 24 | Так |
773
|
|||
| LS.VA-60-14-STP-M12x44 | 5 | 3.9 | 3.5 | 1709 | 680 | 60 | M12 | 5 | 50.5 | 44 | 35 | 5 | 16 | 7 | 14 | 24 | Так |
765
|
|||
| LS.VA-60-14-STP-M12x69 | 5 | 3.9 | 3.5 | 1709 | 680 | 60 | M12 | 5 | 50.5 | 69 | 35 | 5 | 16 | 7 | 14 | 24 | Так |
772
|
|||
| LS.VA-60-14-STP-M12x99 | 5 | 3.9 | 3.5 | 1709 | 680 | 60 | M12 | 5 | 50.5 | 99 | 35 | 5 | 16 | 7 | 14 | 24 | Так |
780
|
|||
| LS.VA-60-14-STP-M8x44 | 5 | 3.9 | 3.5 | 1709 | 680 | 60 | M8 | 3 | 50.5 | 44 | 35 | 5 | 16 | 5 | 14 | 24 | Так |
761
|
|||
| LS.VA-60-14-STP-M8x69 | 5 | 3.9 | 3.5 | 1709 | 680 | 60 | M8 | 3 | 50.5 | 69 | 35 | 5 | 16 | 5 | 14 | 24 | Так |
763
|
характеристики
Основа
Технополімер на основі поліаміду (PA), армований скловолокном, чорний колір, матове оздоблення.
Амортизуючий елемент
Поліуретанова гума (PUR), природний колір, твердість за Шорою за шкалою А 50.
Гвинт із шарнірною головкою
СУПЕР-технополімер на основі поліаміду (PA), армованого скловолокном, з шестигранним поглибленням та регулювальним шестигранником.
особливості та сфери застосування
Завдяки властивостям гвинта із СУПЕР-технополімеру на додаток до природної стійкості проти корозії забезпечуються також висока міцність та механічна стійкість.
Розроблені для поглинання вібрації, ударів та шуму, що створюються рухомими елементами або незбалансованими вібруючими масами корпусів обладнання та машин, які можуть призвести до наступного:
виникнення несправностей та скорочення терміну служби обладнання та прилеглих до нього компонентів;
збитки здоров'ю оператора;
виникненню шумів.
Інформація на замовлення
Регульовані опори поставляються у розібраному вигляді для спрощення транспортування та зберігання. Компоненти (основа та гвинт) поставляються в окремій упаковці: менший об'єм, що займається, і покращений захист від подряпин і бруду.
Технічні дані та рекомендації щодо вибору
Значення максимального статичного навантаження, представлене в таблиці, показує статичне навантаження для питомого навантаження 0,4 Н/мм2, під дію якої може потрапляти елемент, що амортизує, для забезпечення оптимального поглинання вібрацій.
Крім того, таблиці представлені значення (l2) пружної деформації з навантаженням макс. 0,6 Н/мм² у разі динамічного навантаження.
Ефективність демпфування залежить від співвідношення між частотою перешкод машини та власною частотою опору, що амортизує.
Власна частота основи залежить від матеріалу, геометрії та питомого навантаження [Н/мм2], якому піддається.
Питоме навантаження виходить шляхом поділу застосовуваного навантаження на опорну площу елемента, що амортизує.
Після обчислення питомого навантаження власна частота опори може бути отримана з графіка, представленого малюнку 1.
Демпфування починається, коли співвідношення між частотою перешкод машини і власною частотою опору, що амортизує більше ніж √2. Чим більша різниця між частотою перешкод машини та власною частотою опори, тим більше демпфування (див. малюнок 2).
Приклад:
Очікуване навантаження на опору = 150 Н
Питоме навантаження LS.VA-32 = 150/239 = 0,63 Н/мм2
Питоме навантаження LS.VA-40 = 150/452 = 0,33 Н/мм2
Таким чином, LS.VA-40 вибирається як питоме навантаження на прикладі і становить менше 0,4 Н/мм2, що є оптимальним значенням демпфування.
При введенні графік на малюнку 1 питомої навантаження 0,33 Н/мм2 отримують власну частоту 26 Гц (крива LS.VA-40).
При введенні у графік малюнку 2 частоти 26 Гц обрана опора почне демпфування частот понад 32 Гц.
Демпфування 69% виходить для частоти машини 61 Гц.
Демпфування 92% виходить для частоти машини 85 Гц.
Малюнок 1
Малюнок 2
Залиште відгук про товар!
Аксесуари на окреме замовлення
- гайки NT
** для правильного підбору див. Опис, технічні дані та рекомендації щодо вибору
