Стопорні штифти, що замикаються на ключ GN 814-AK

Друк

GN 814-A

Стопорні шпингалети із блокуванням ключем

Нержавіюча сталь, замикання у висунутому положенні, оригінальний/серійний ключ

GN 814-AK

Стопорні штифти, що замикаються на ключ

Нержавіюча сталь, замикання в передньому положенні, з контргайкою, оригінальний/серійний ключ

GN 814-E

Стопорні штифти з блокуванням положення ключем

Нержавіюча сталь. замикання у втягнутому та висунутих положеннях, оригінальний, серійний ключ

GN 814-EK

Фіксатори штифтові що замикаються на замок у відкритому та закритому положенні

Нержавіюча сталь, блокування в обох положеннях, оригінальний/серійний замок, з контргайкою

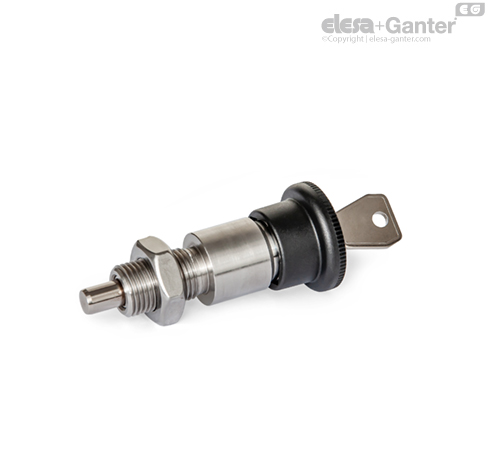

Стопорні штифти, що замикаються на ключ GN 814-AK – фото 1

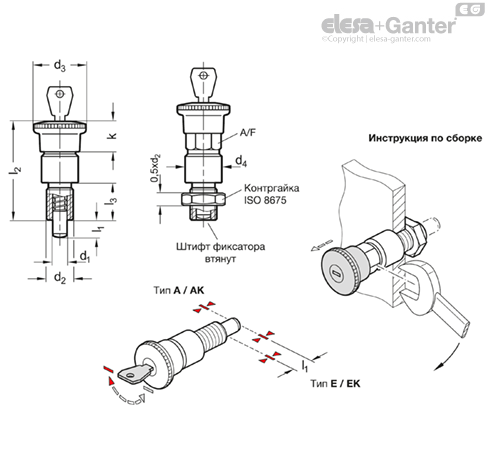

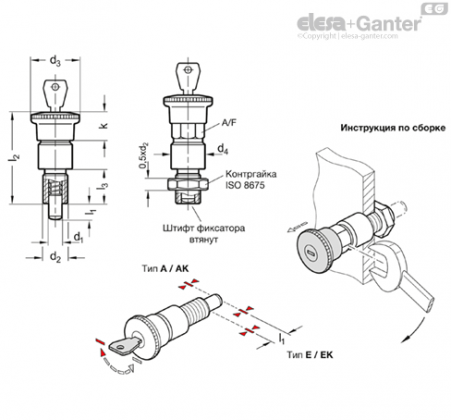

Стопорні штифти, що замикаються на ключ GN 814-AK – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 814-AK Нержавіюча сталь, замикання в передньому положенні, з контргайкою, оригінальний/серійний ключ

Артікул
Артікул	A/F	d₂	k	l₁	d₃	d₄	l₂ ≈	l₃	d₁ вiсь -₀.₀₂/-₀.₀₄ отвiр H₇	Пружинная нагрузка в Н ≈начальная	Пружинная нагрузка в Н ≈конечная	В наявності	Ціна
GN 814-10-12-AK-SC-NI	19	M 16 x 1.5	21	12	34	23	68.5	26	10	11	33	Під замовлення	2163 грн	Детальніше
GN 814-10-12-AK-SC-NI Характеристики: A/F 19 d₂ M 16 x 1.5 k 21 l₁ 12 d<sub>3</sub> 34 d₄ 23 l₂ ≈ 68.5 l₃ 26 d₁ вiсь -₀.₀₂/-₀.₀₄ отвiр H₇ 10 Пружинная нагрузка в Н ≈начальная 11 Пружинная нагрузка в Н ≈конечная 33 2163 грн Під замовлення До кошику
GN 814-10-12-AK-SU-NI	19	M 16 x 1.5	21	12	34	23	68.5	26	10	11	33	Під замовлення	2163 грн	Детальніше
GN 814-10-12-AK-SU-NI Характеристики: A/F 19 d₂ M 16 x 1.5 k 21 l₁ 12 d<sub>3</sub> 34 d₄ 23 l₂ ≈ 68.5 l₃ 26 d₁ вiсь -₀.₀₂/-₀.₀₄ отвiр H₇ 10 Пружинная нагрузка в Н ≈начальная 11 Пружинная нагрузка в Н ≈конечная 33 2163 грн Під замовлення До кошику
GN 814-12-15-AK-SC-NI	19	M 20 x 1.5	21	15	34	23	73	31.5	12	11	33	Під замовлення	2391 грн	Детальніше
GN 814-12-15-AK-SC-NI Характеристики: A/F 19 d₂ M 20 x 1.5 k 21 l₁ 15 d<sub>3</sub> 34 d₄ 23 l₂ ≈ 73 l₃ 31.5 d₁ вiсь -₀.₀₂/-₀.₀₄ отвiр H₇ 12 Пружинная нагрузка в Н ≈начальная 11 Пружинная нагрузка в Н ≈конечная 33 2391 грн Під замовлення До кошику
GN 814-12-15-AK-SU-NI	19	M 20 x 1.5	21	15	34	23	73	31.5	12	11	33	Під замовлення	2391 грн	Детальніше
GN 814-12-15-AK-SU-NI Характеристики: A/F 19 d₂ M 20 x 1.5 k 21 l₁ 15 d<sub>3</sub> 34 d₄ 23 l₂ ≈ 73 l₃ 31.5 d₁ вiсь -₀.₀₂/-₀.₀₄ отвiр H₇ 12 Пружинная нагрузка в Н ≈начальная 11 Пружинная нагрузка в Н ≈конечная 33 2391 грн Під замовлення До кошику
GN 814-8-12-AK-SC-NI	19	M 16 x 1.5	21	12	34	23	68.5	26	8	11	33	Так	2155 грн	Детальніше
GN 814-8-12-AK-SC-NI Характеристики: A/F 19 d₂ M 16 x 1.5 k 21 l₁ 12 d<sub>3</sub> 34 d₄ 23 l₂ ≈ 68.5 l₃ 26 d₁ вiсь -₀.₀₂/-₀.₀₄ отвiр H₇ 8 Пружинная нагрузка в Н ≈начальная 11 Пружинная нагрузка в Н ≈конечная 33 2155 грн Так До кошику
GN 814-8-12-AK-SU-NI	19	M 16 x 1.5	21	12	34	23	68.5	26	8	11	33	Під замовлення	2155 грн	Детальніше
GN 814-8-12-AK-SU-NI Характеристики: A/F 19 d₂ M 16 x 1.5 k 21 l₁ 12 d<sub>3</sub> 34 d₄ 23 l₂ ≈ 68.5 l₃ 26 d₁ вiсь -₀.₀₂/-₀.₀₄ отвiр H₇ 8 Пружинная нагрузка в Н ≈начальная 11 Пружинная нагрузка в Н ≈конечная 33 2155 грн Під замовлення До кошику
GN 814-8-8-AK-SC-NI	19	M 16 x 1.5	21	8	34	23	68.5	26	8	18	33	Так	2193 грн	Детальніше
GN 814-8-8-AK-SC-NI Характеристики: A/F 19 d₂ M 16 x 1.5 k 21 l₁ 8 d<sub>3</sub> 34 d₄ 23 l₂ ≈ 68.5 l₃ 26 d₁ вiсь -₀.₀₂/-₀.₀₄ отвiр H₇ 8 Пружинная нагрузка в Н ≈начальная 18 Пружинная нагрузка в Н ≈конечная 33 2193 грн Так До кошику
GN 814-8-8-AK-SU-NI	19	M 16 x 1.5	21	8	34	23	68.5	26	8	18	33	Під замовлення	2193 грн	Детальніше
GN 814-8-8-AK-SU-NI Характеристики: A/F 19 d₂ M 16 x 1.5 k 21 l₁ 8 d<sub>3</sub> 34 d₄ 23 l₂ ≈ 68.5 l₃ 26 d₁ вiсь -₀.₀₂/-₀.₀₄ отвiр H₇ 8 Пружинная нагрузка в Н ≈начальная 18 Пружинная нагрузка в Н ≈конечная 33 2193 грн Під замовлення До кошику

Характеристики

Типи
Тип AK: замикання в передньому положенні, з контргайкою
Позначення
SC: з ключем (аналогічне замикання)
SU: з ключем (замикання, що відрізняється)
Нержавіюча сталь AISI 303 NI
Фіксуючий стрижень із хімічно нікельованої сталі
Поворотна ручка
Пластик (поліамід PA)
чорний колір, матове оздоблення
термостійкість до 80 °C
пружина
Нержавіюча сталь AISI 301
Замикаючий механізм
Цинкове лиття під тиском / нержавіюча сталь
Ключ (2 шт.)
Сталь, нікельована
Шестигранні гайки ISO 8675
Нержавіюча сталь AISI 304 (A2)

особливості та сфери застосування

Стопорні штифти з нержавіючої сталі із закриванням GN 814 використовуються для областей застосування, де необхідно запобігти несанкціонованим роботам. Типи A та AK фіксують штифт у передньому положенні після замикання. Типи E та EK додатково фіксують штифт у задньому положенні, якщо він не повинен виступати на якийсь час.

Ключ може бути вилучений у кінцевих положеннях. Замки з позначенням SC замикаються аналогічно, забезпечуючи роботу кожного замку з одним і тим самим ключем. Замки з позначенням SU замикаються по-різному і мають 100 різних варіантів замикання та відповідну кількість ключів.

Для складання стопорні штифти можна вкрутити або відкрутити через гніздо для шестигранної головки, доступ до якого забезпечується тільки, коли поворотна ручка відтягнута назад. При необхідності для запобігання маніпуляції можна додатково встановити контргайки, наприклад, шляхом приклеювання або приварювання.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 814.pdf

Залиште відгук про товар!

SC: із серійним ключем
SU: з оригінальним ключем
